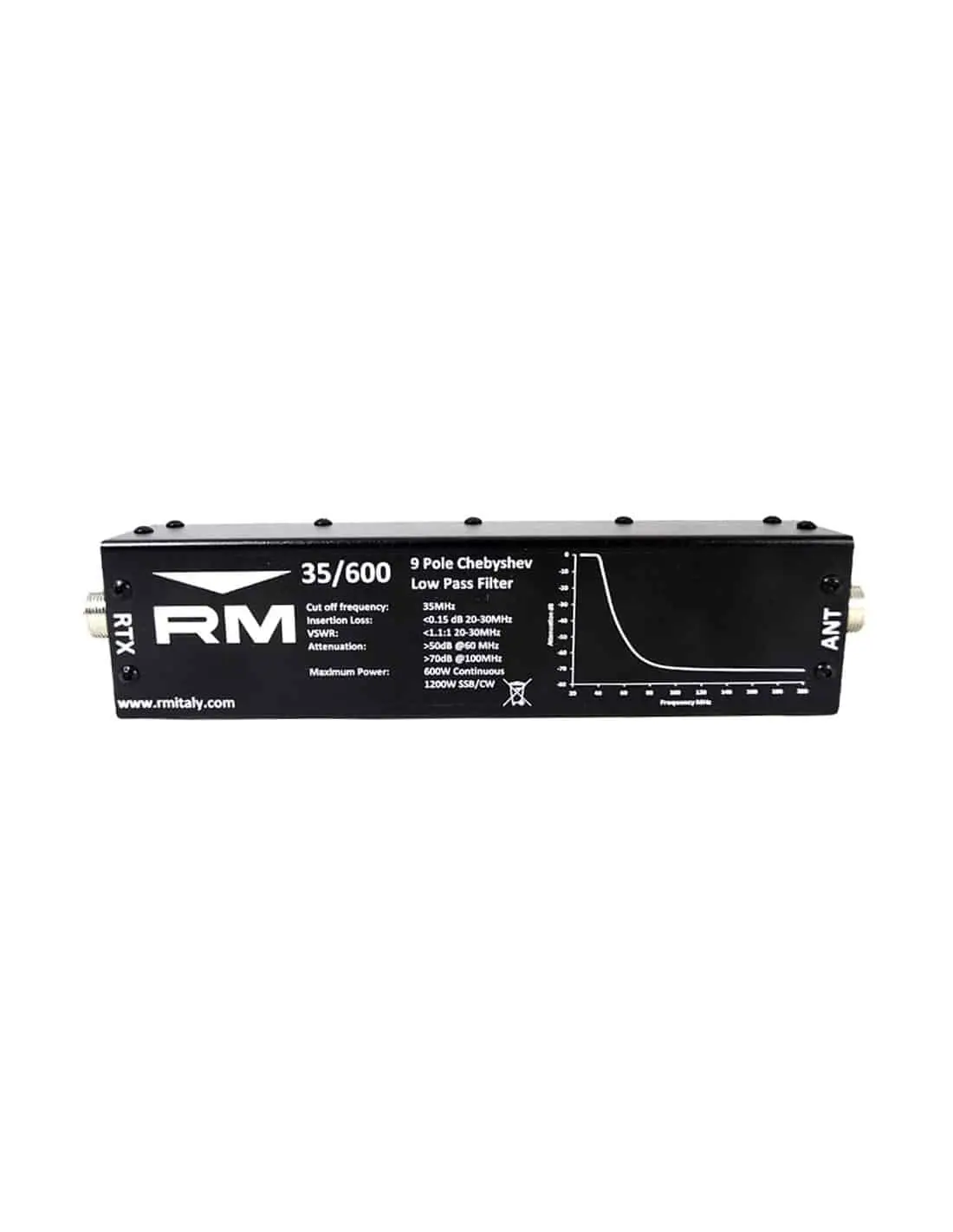

RM Italy LPF35-600 Filtro Passa Basso
RM Italy LPF35-600 Filtro Passa Basso
Il filtro passa-basso RM Italy LPF35-600 è progettato per sopprimere le armoniche e le interferenze nei dispositivi radio e TV.
Caratteristiche principali
- Soppressione delle armoniche e interferenze
- Intervallo operativo tra 24 e 30 MHz
- Potenza di trasmissione continua di 600 watt
- Attenuazione della banda di arresto di 50 dB a 55 MHz e 70 dB a 100 MHz
- Installazione semplice tra radio/amplificatore e antenna
Consigli d’uso
- Posizionare il filtro il più vicino possibile al trasmettitore
- Utilizzare in apparecchi radio e TV per migliorare la ricezione
- Controllare la potenza di trasmissione per evitare sovraccarichi
- Verificare che l'intervallo operativo sia rispettato per prestazioni ottimali
Specifiche tecniche
| EAN | 8670001157618 |
| Potenza di trasmissione continua | 600 watt |
| Potenza di trasmissione in SSB | 1200 W (breve periodo) |
| Attenuazione a 55 MHz | 50 dB |
| Attenuazione a 100 MHz | 70 dB |
Informazioni aggiuntive
| EAN | 8670001157618 |
|---|
1 recensione per RM Italy LPF35-600 Filtro Passa Basso
| 5 stelle | 100% | |
| 4 stelle | 0% | |
| 3 stelle | 0% | |
| 2 stelle | 0% | |
| 1 stella | 0% |
RM Italy LPF35-600 Filtro Passa Basso
Q & A
RM Italy LPF35-600 Filtro Passa Basso

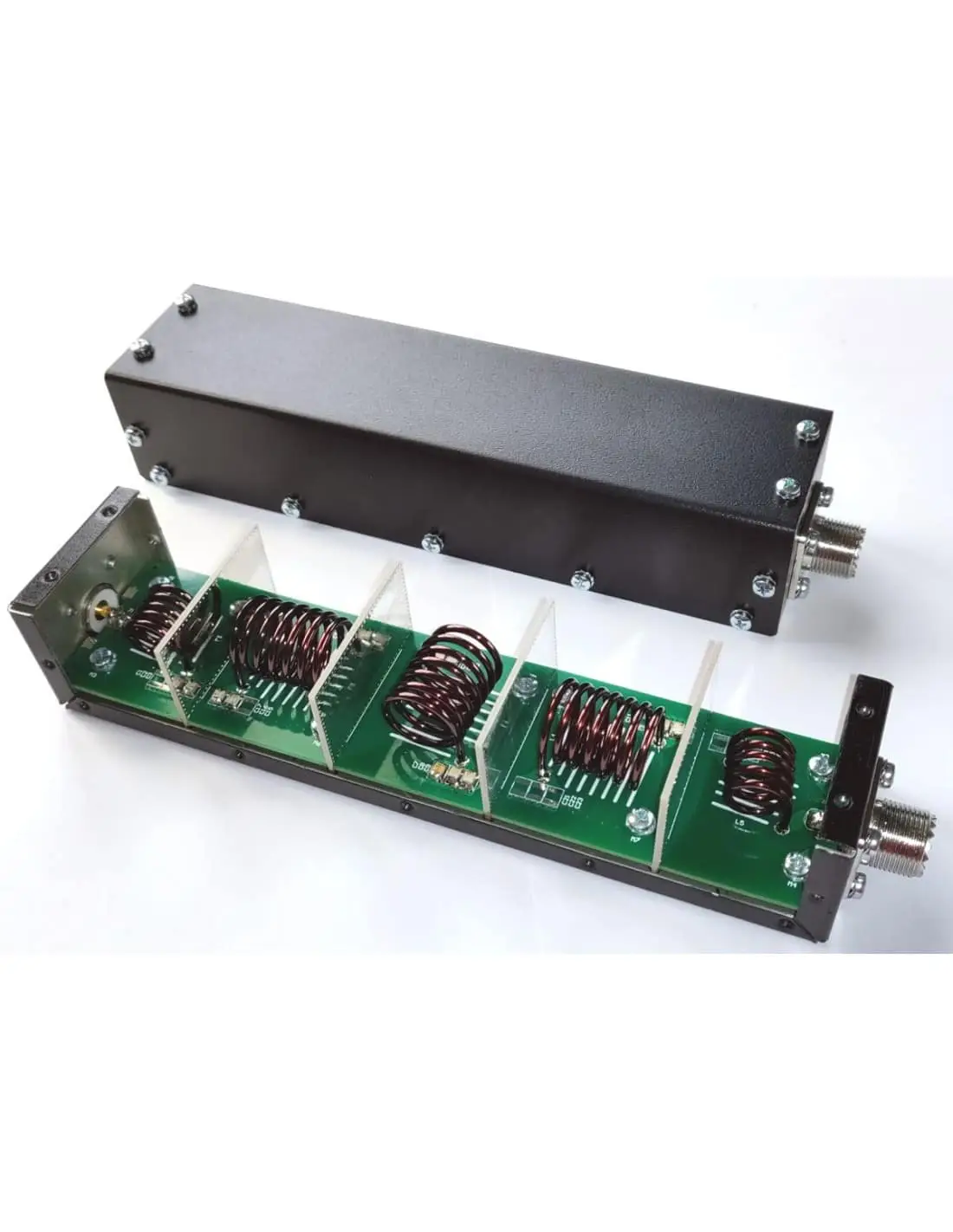

Salve, grazie per la vostra domanda. Passiamo subito al dunque: il 35/600 della RM Italy è un filtro passa basso di tipo Chebyshev (di tipo 9), progettato per garantire un’efficace attenuazione armonica durante la trasmissione nella banda da 24 MHz a 30 MHz.
Il filtro deve essere posizionato all'uscita dell'amplificatore, e nel vostro caso credo che si tratti del KL-503 a 12V, utilizzato nella gamma di frequenze 21–30 MHz. Potete usare tranquillamente questo filtro, ma non sotto i 24 MHz in trasmissione.
La potenza massima applicabile al filtro è di 1200W in SSB/CW e 600W per i modi digitali. Pertanto, dovete considerare questo filtro come una sorta di prolunga del cavo dell'antenna, e collegarlo (quasi) sempre alla fine della catena. Dico "quasi", perché, qualora disponiate di un accordatore d'antenna esterno, questo va collegato dopo il filtro.
Il filtro può anche essere collegato "al contrario", senza che il funzionamento cambi tra uscita RTX e ANT. La perdita di inserzione è irrilevante.
73's
