NanoVNA-H Analizzatore d’Antenna Versione V3.6
NanoVNA-H Analizzatore d’Antenna Versione V3.6
€44.99 IVA Inclusa
Disponibile

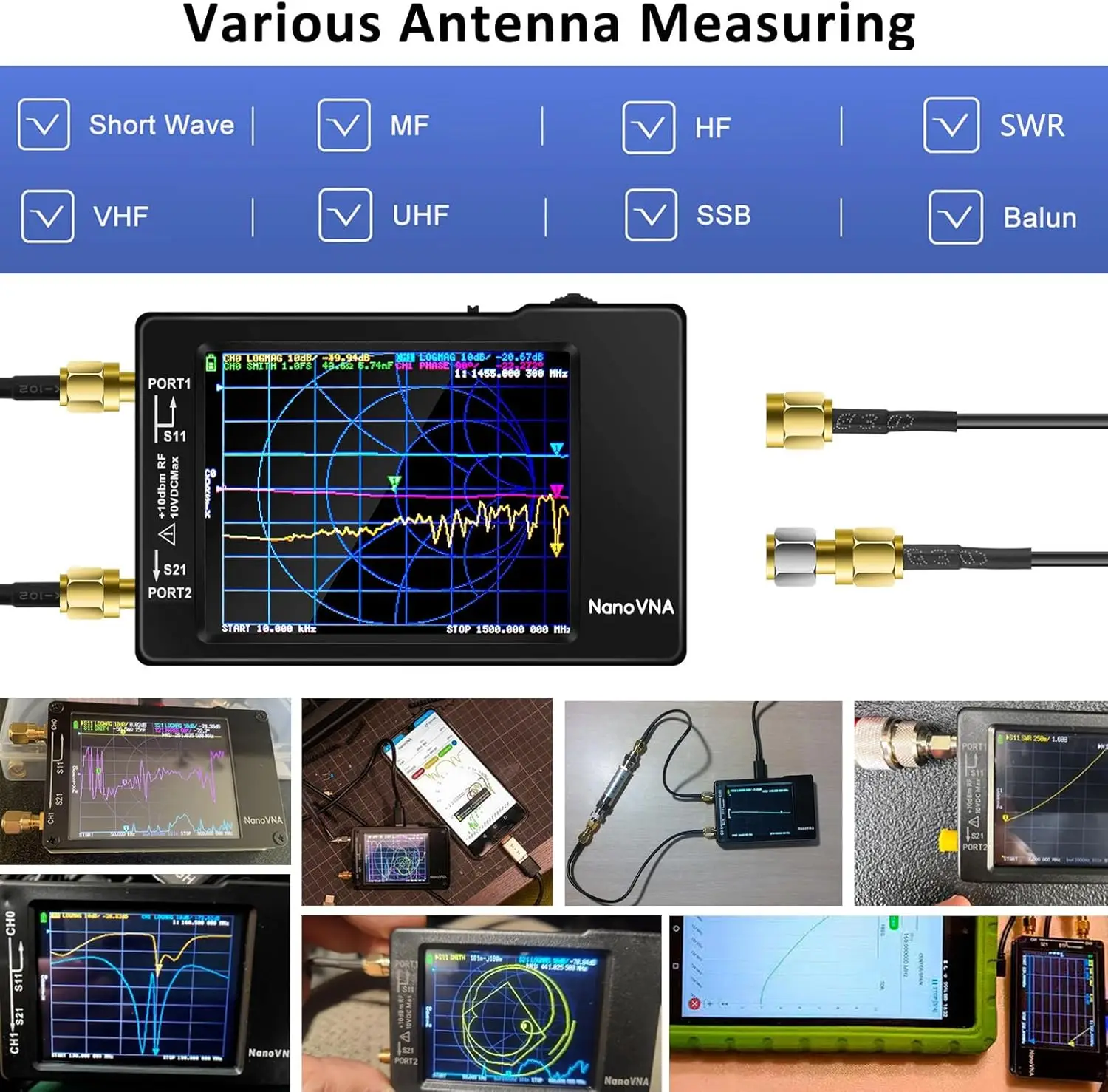

Confronta Lista desideriIl NanoVNA-H Analizzatore d’Antenna Versione V3.6 è un analizzatore di rete vettoriale versatile e compatto, ideale per testare antenne e misurare circuiti RF. Con un ampio intervallo di misurazione e un’interfaccia touch, è uno strumento utile per professionisti e appassionati del settore.
Caratteristiche principali
- Intervallo di misurazione 10 KHz – 1,5 GHz
- Touch screen LCD da 2,8 pollici

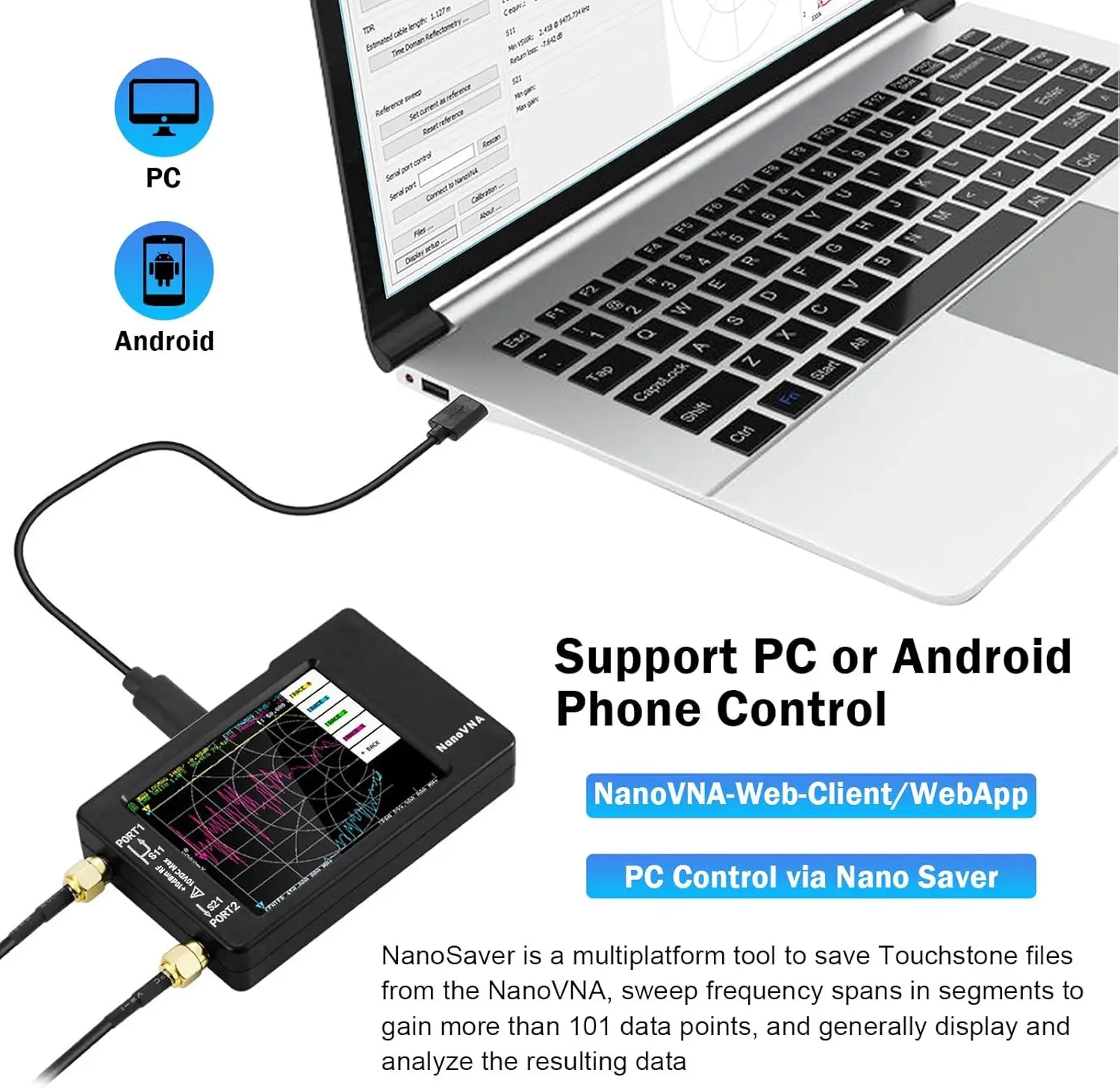

- Compatibile con applicazioni Android e software per PC
- Funzione TX/RX multifunzione per misurazioni complete
- Hardware e software open source

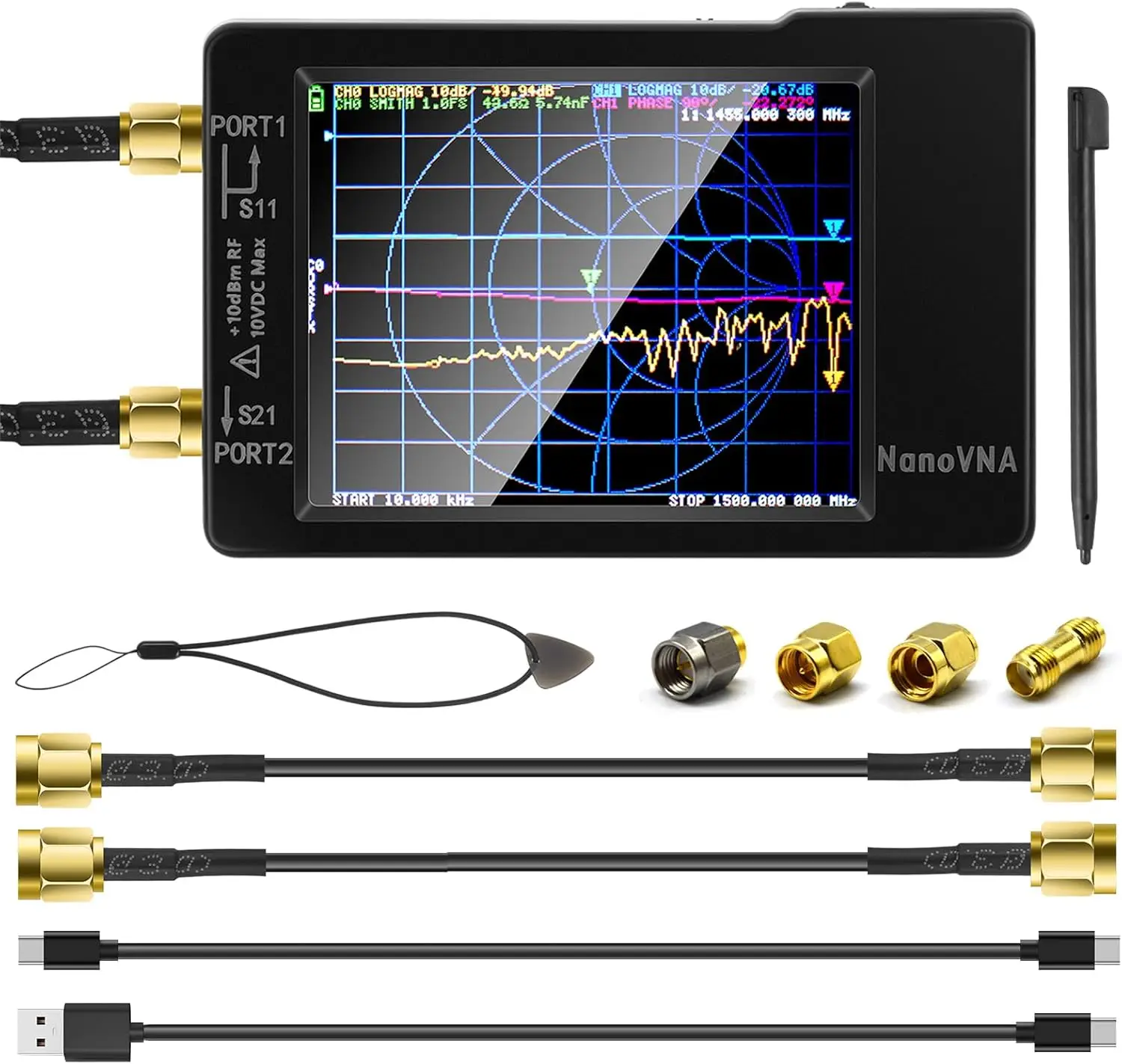

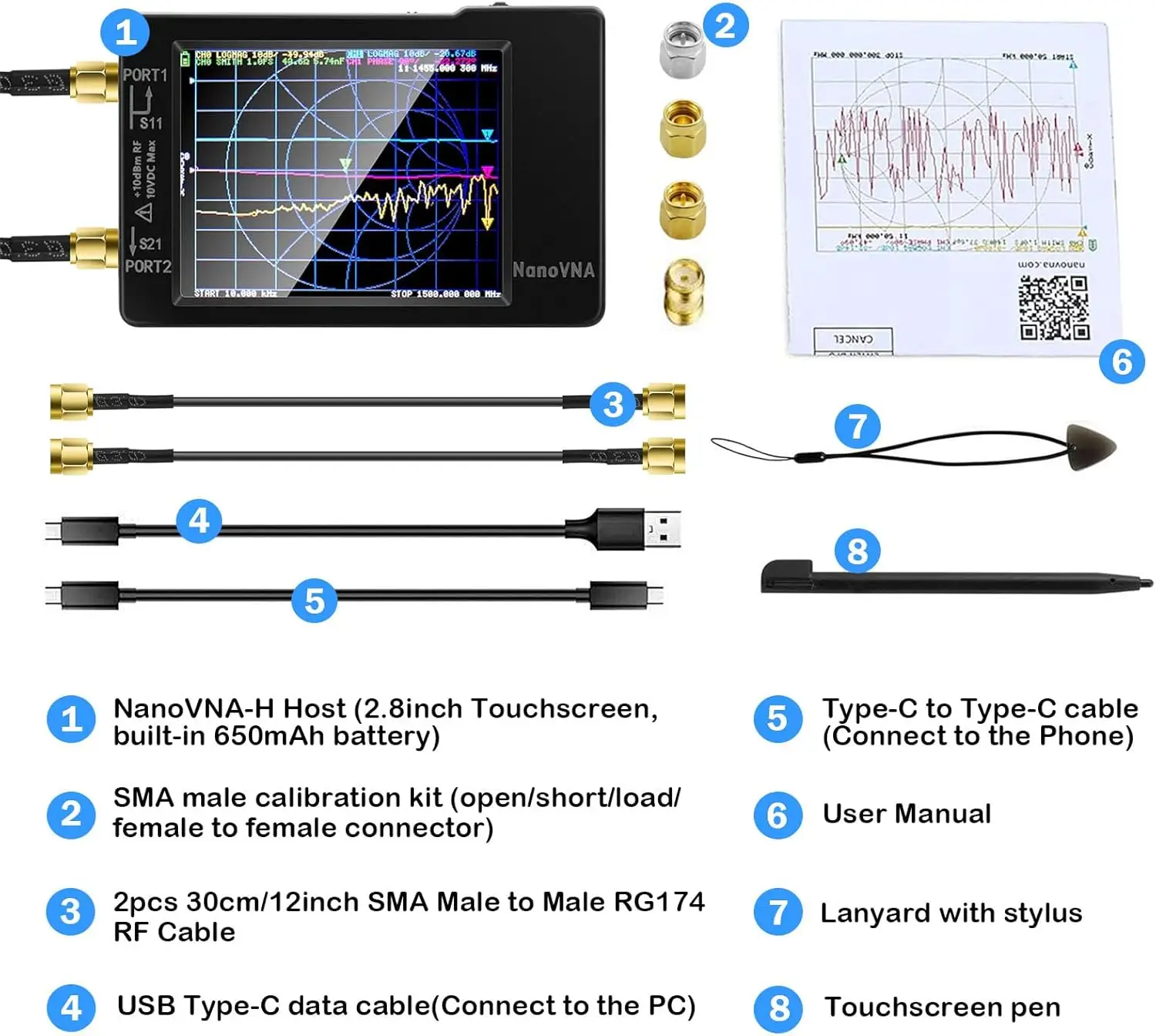

Contenuto della confezione

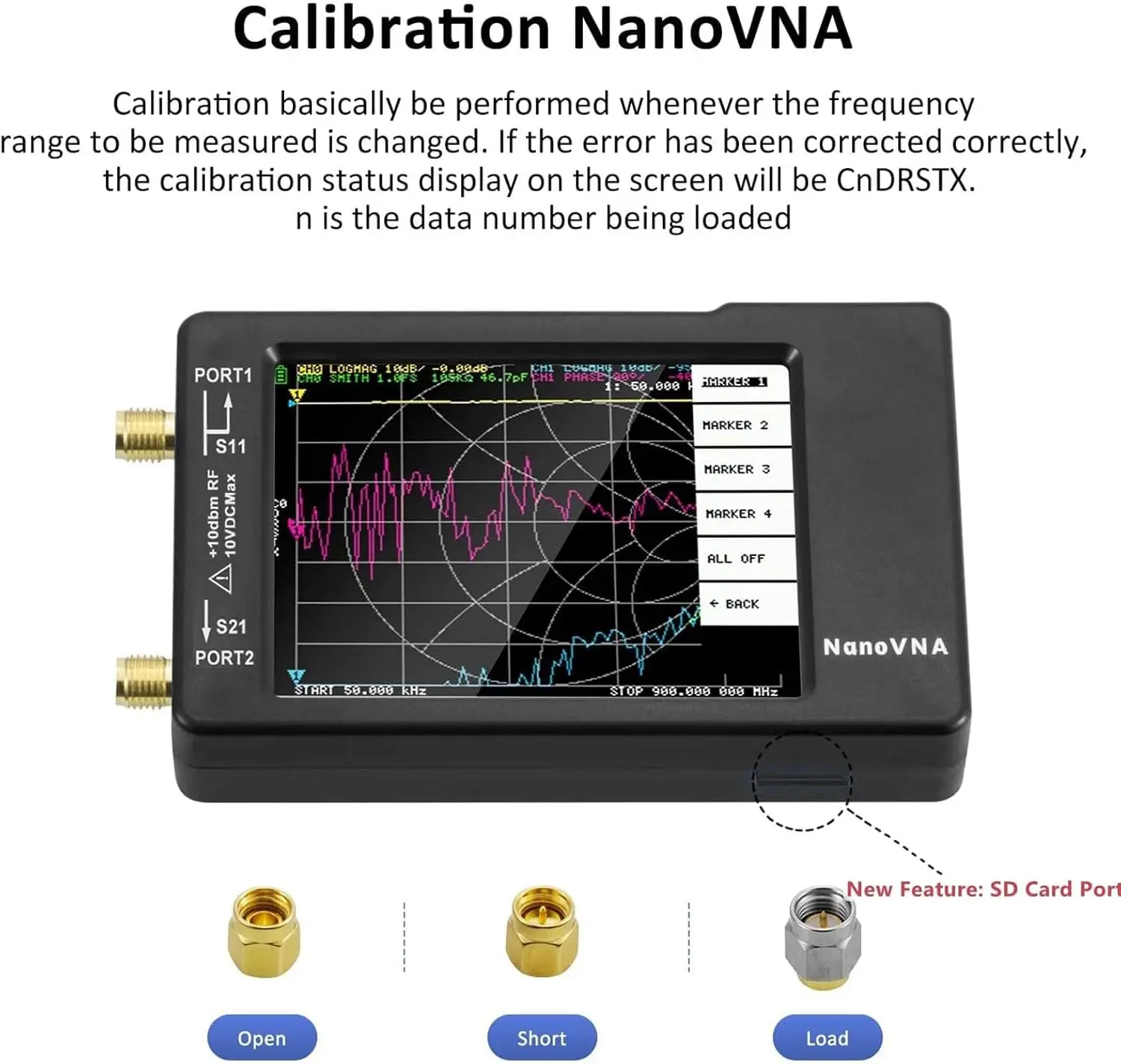

- Kit di calibrazione x1
- Connettore SMA femmina-femmina x1
- Linea USB TypeC-TypeC x1
- Cordino e touch pick x1
- Stilo x1
- Custodia in ABS
Consigli d’uso
- Utilizzare la custodia in ABS per proteggere l’analizzatore.
- Collegare il dispositivo tramite USB per ricaricare la batteria.
- Familiarizzare con l’interfaccia touch per le misurazioni.

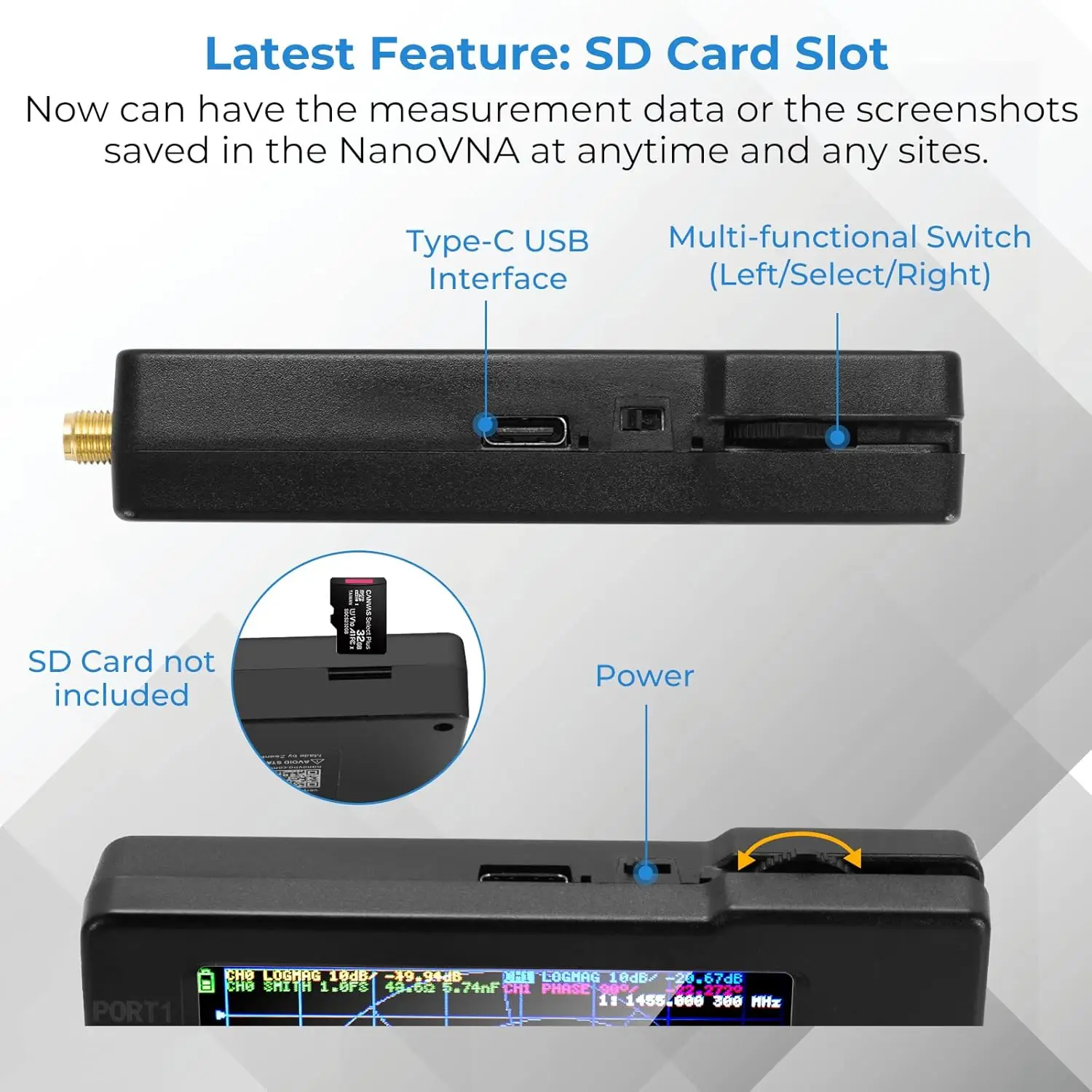

- Utilizzare una scheda micro SD per la registrazione dei dati.
- Sostituire manualmente il cablaggio per misurazioni S12 e S22.
Specifiche tecniche
| Peso (kg) | 0.249 |
|---|---|
| Schermo | TFT da 2,8 pollici (320 x 240) |
| Uscita RF | 0 dbm (± 2dbm) |
| Porta SWR | <1,1 |
| Dimensioni | 54 mm x 85,5 mm x 11 mm |
| PCB | 50 mm x 68 mm x 10 mm (senza connettore, interruttore a leva) |
| Frequenza di misurazione | 10 KHz – 1,5 GHz |

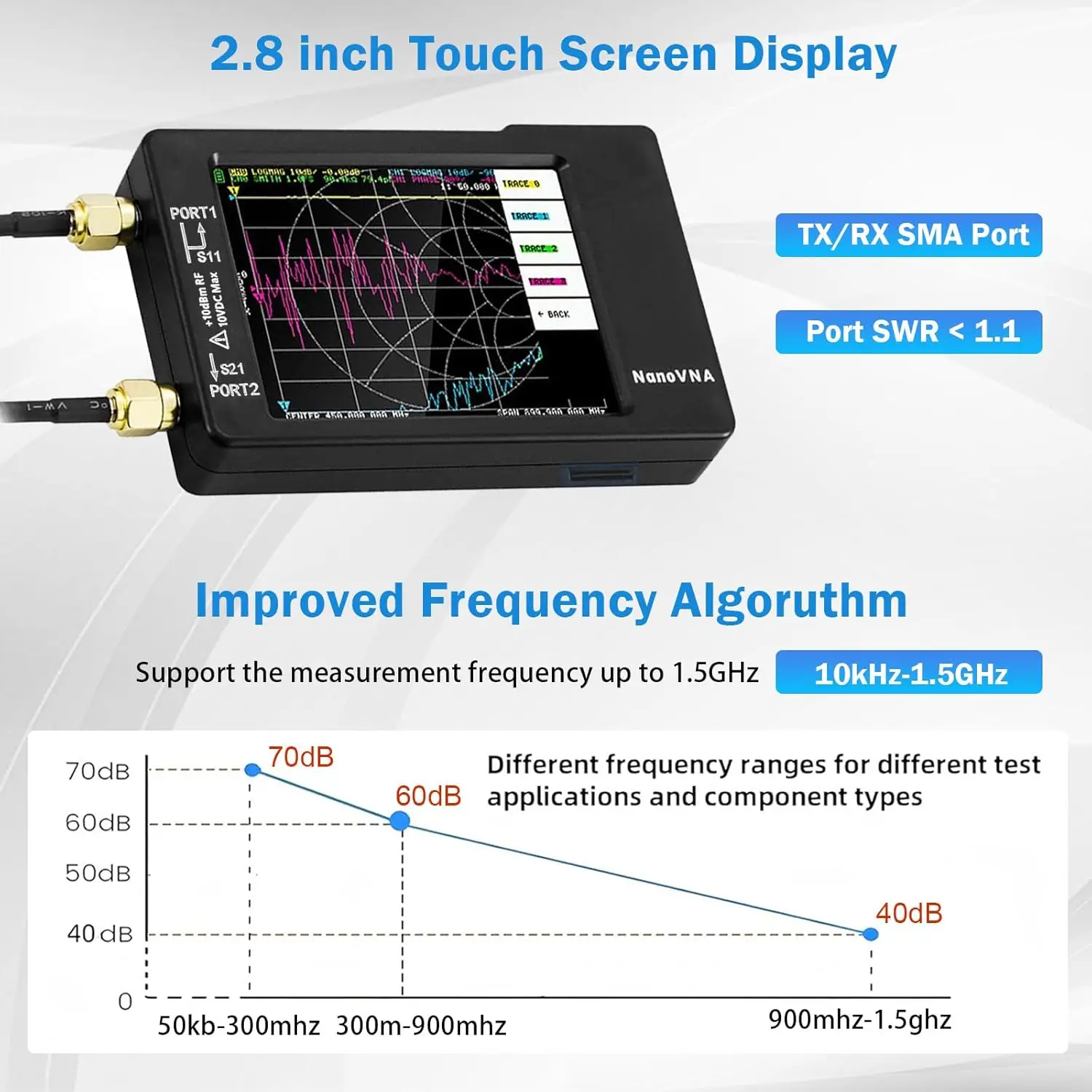

| Intervallo di misurazione | 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB (900M-1.5MHz) |
| Interfaccia USB | Modalità di comunicazione USB type-C: CDC (serie) |
| Energia | USB 5 V 120 mA, può utilizzare la batteria, corrente di carica massima 0,8 A (batteria inclusa) |
| Numero di punti di scansione | 101 (fisso) |
| Tolleranza di frequenza | <2,5ppm |
| Stabilità di frequenza | <0,5ppm |
FAQ – Domande Frequenti
Qual è l’intervallo di misurazione del NanoVNA-H?
L’intervallo di misurazione è di 10 KHz – 1,5 GHz.
Che tipo di schermo ha il NanoVNA-H?
Dispone di uno schermo TFT da 2,8 pollici con risoluzione 320 x 240.
È possibile utilizzare il NanoVNA-H con software per PC?
Sì, è compatibile con applicazioni Android e software per PC.
Quali accessori sono inclusi nella confezione?
La confezione include un kit di calibrazione, un connettore SMA, un cavo USB TypeC, un cordino, un touch pick, uno stilo e una custodia in ABS.
Come si ricarica il NanoVNA-H?
Si può ricaricare collegando il dispositivo tramite USB.
Qual è il peso del NanoVNA-H?
Il peso è di 0,249 kg.
Informazioni aggiuntive
| EAN | 8670001633792 |
|---|---|
| Peso (kg) | 0.249 |
| Dimensioni L x A x P | 54 mm x 85,5 mm x 11 mm |
