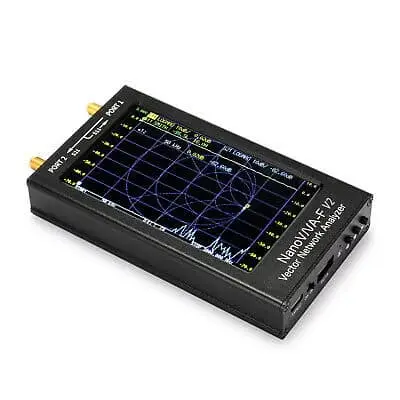

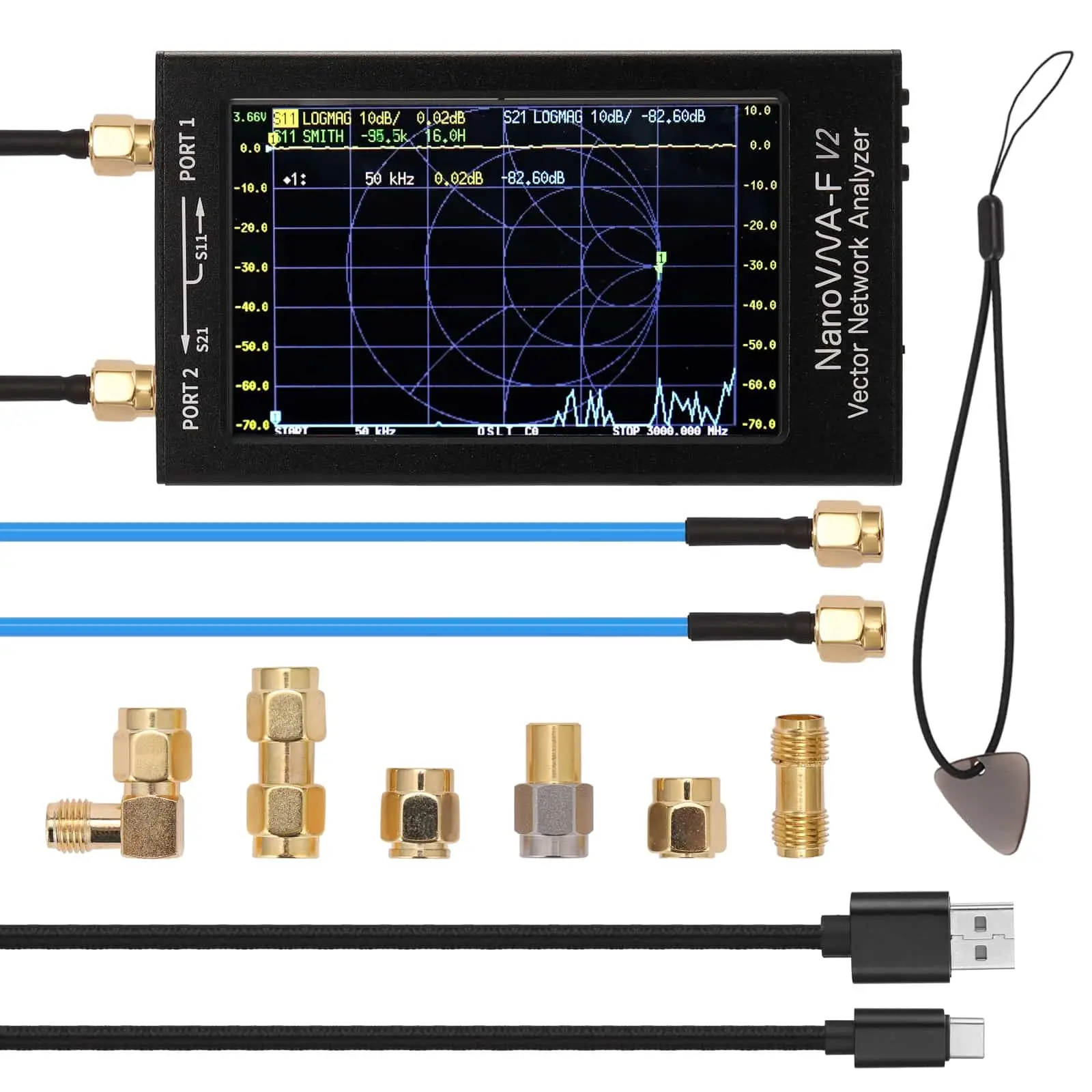

Il NanoVNA F V2 analizzatore vettoriale rende facile misurare le proprietà più importanti di antenne, filtri, cavi, circuiti oscillanti e altri assemblaggi. Le due porte dell’analizzatore offrono la possibilità di misurare i parametri di dispersione S11 e S21 (o S12 e S22), cioè la misura della riflessione su una porta (S11) e la trasmissione dalla porta 1 alla porta 2 (S21). Per una maggiore precisione, questo processo di misurazione deve essere calibrato. Un set di calibrazione (Aperto, Corto, Carico, 2 cavi di misura) è incluso. Il NanoVNA-F V2 offre una memoria per un massimo di 5 calibrazioni che possono essere riutilizzate nelle stesse condizioni di misura.

Il funzionamento avviene tramite il display LC a colori (touch display) e tre pulsanti sul lato. Il menu è strutturato in modo logico e permette il funzionamento senza un manuale dopo un breve periodo di formazione. Un software gratuito è disponibile per il funzionamento con un PC Windows.

CARATTERISTICHE PRINCIPALI

• VNA da 50 kHz a 3 GHz
• LCD a colori da 4,3″ a sfioramento
• 2x prese SMA (S11, S21)
• Molti accessori inclusi
• S21 Gamma dinamica >70 [email protected] GHz, > 60 [email protected] GHz
• S11 Gamma dinamica > 50 [email protected] GHz, > 40 [email protected] GHz
• Max. 4 canali, max. 4 marcatori
• Software per PC gratuito
• Batteria 5000 mAh (circa 7 ore di funzionamento)
