La scheda audio USB a 24 bit integrata offre diversi vantaggi: da un lato ha un rapporto segnale/rumore molto migliore rispetto ad altri dispositivi audio semplici e anche rispetto al predecessore MK-2; dall’altro questa tecnologia offre una gamma dinamica molto più ampia.

Entrambi questi miglioramenti consentono una migliore decodifica anche di segnali deboli come quelli che si trovano, ad esempio, nei modi EME e FT-8. Un vantaggio generale di questa interfaccia è il fatto che la scheda audio interna del computer rimane libera per i suoi scopi tradizionali: riproduzione di suoni dal sistema operativo o video.

È necessario un solo cavo dall’interfaccia al computer: tutto, compresi i segnali audio, è trasportato dal singolo cavo USB. La scheda audio USB a 24 bit del micro KEYER III dispone di due canali separati, in grado di supportare ricetrasmettitori con due uscite audio separate (una per il ricevitore principale e una per quello secondario).

Ecco le possibilità del nuovo micro KEYER III in particolare. Le modifiche e i miglioramenti rispetto al predecessore sono contrassegnati in questo modo.

Il micro KEYER III è il primo controller di stazione con un’architettura sonora a 24 bit per tutte le modalità. Indipendentemente dalla modalità utilizzata – telefono, morse o digimode – tutto ciò che può essere fatto con la scheda audio beneficia di questo nuovo sistema a 24 bit. Il micro KEYER III lo fa funzionare.

Funzioni generali MK-3

• Un solo cavo (USB) dall’interfaccia al computer
• Possibilità di funzionamento senza computer (Keyer, Sequencer ecc.)
• Isolamento galvanico completo di tutti i dispositivi (computer, radio, amplificatore ecc.)
• Architettura audio interna a 24 bit
• Trasferimento dati asincrono via USB
• Non richiede driver speciali (dispositivo standard USB di classe audio)
• Oscillatore interno con bassissimo rumore di fase -145dBc/Hz @1kHz
• Gamma dinamica molto ampia: 110 dB tipici, (105 dB Min.)
• Ingressi audio USB separati e utilizzabili contemporaneamente per Line-In e Microfono
• Rumore di fondo molto basso: meno di 10 µVeff
• Ingresso e uscita ottici S/PDIF supplementari
• Connessione iLink per l’integrazione con altri dispositivi microHAM

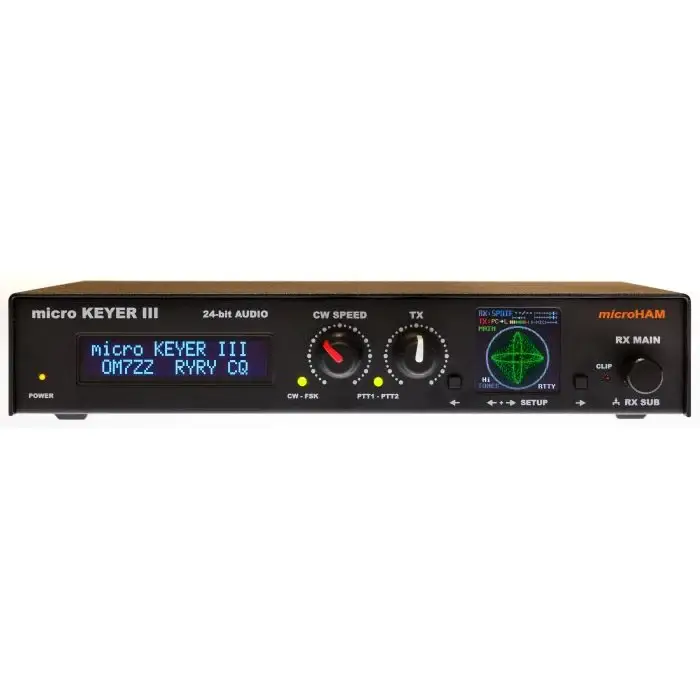

• Controllo in tempo reale su display OLED incorporato
• Commutazione silenziosa di tutti i segnali senza relè
• Elaborazione digitale di tutti i segnali analogici, compresi gli ingressi microfonici

Controllo CAT MK-3

• Due porte CAT indipendenti per l’utilizzo di due applicazioni indipendenti (Logger, Digimode-SW)
• Baudrate fino a 57k6, compreso il controllo handshake
• Convertitori di livello integrati per livelli CI-V, FIF-232, IF-232 o RS-232
• Supporto per il protocollo CAT della maggior parte dei produttori come Elecraft, Icom, Kenwood, Ten-Tec, Yaesu e altri.
• Tracciamento di un ricevitore SDR gestito in parallelo (protocollo Kenwood o Icom)

Caratteristiche del telefono MK-3

• Due microfoni collegati (mix per cuffie e microfono a mano)
• Selezione manuale o automatica del microfono
• Tutte le impostazioni sono gestibili attraverso il menu, senza più ponticelli da impostare
• Parametri impostabili individualmente come guadagno, tensione di bias, enfasi, ALC per microfoni electret e dinamici
• Monitor per l’audio di trasmissione, ad esempio per la registrazione del segnale di gara o per la documentazione di DX
• Registratore vocale/tastierino digitale con 9 tracce per banco, ciascuna della durata massima di 120 s, con un numero di banchi a piacere

Caratteristiche dell’MK-3 digitale FSK/AFSK/PSK

• Distorsioni ridottissime grazie all’utilizzo della conversione AD a 24 bit con una gamma dinamica molto elevata
• Due canali audio per due ricevitori separati
• Rumore di fondo molto basso per una decodifica ottimale
• Interruttore di trasmissione/ricezione sul pannello frontale di MK-3
• Uscita PTT separata per digimode per silenziare l’ingresso del microfono
• Cannocchiale di sintonia RTTY altamente reattivo con ellissi incrociate
• Tastiera FSK senza jitter, supportata da UART hardware reale
• Campionamento di precisione per 45,45 Baud reali in RTTY
• Caratteri diddle continui senza stuttering
• Lunghezza parola di 5/6/7/8 bit, con 1/1,5/2 bit di stop
• Campionamento preciso per il keying P-FSK basato sull’audio
• e molto altro ancora

Telegrafia

• Chip WinKey™ autentico v3 per una digitazione precisa
• Controllo della velocità dei tasti sul pannello frontale
• Connessione a paletta con contatti disassati
• Visualizzazione ottica della velocità di digitazione
• Sidetone per la digitazione a paddle
• Monitoraggio del segnale telegrafico trasmesso, ad esempio per la ricodifica durante un contest
• Uso automatico di numeri di gara seriali
• Tastiera di memoria con tastiera PS/2 opzionale

Altre funzioni

• Amplificatore AF da 1 Watt per monitor e sidetone
• Display LC blu altamente configurabile, a due righe, retroilluminato
• Display OLED per varie impostazioni, visualizzazione della sintonia, ecc.
• Sequencer per LNA, PTT tramite interruttore OptoMOS, senza relè
• Alimentazione separata con circuito di protezione
• Interruttore On/Off separato
• Connessione CI-V CAT aggiuntiva per il funzionamento di un amplificatore adatto o di altri dispositivi
• Porta seriale aggiuntiva (ILink) per l’integrazione di altri dispositivi, come controller antenne SteppIR o Ultrabeam, o sintonizzatori
• Funziona con il tastierino FH-1/FH-2 per il richiamo della memoria del tastierino
• Compatibile con le versioni precedenti: utilizza lo stesso DB-37 Kabel del micro KEYER originale.

Contenuto della confezione:

• USB micro KEYER III
• Cavo USB A-B
• Cavo audio con jack da 3,5 mm – jack da 3,5 mm
• Cavo di controllo RCA-RCA
• Cavo adattatore per microfono R345 – Foster 8-F
• Jack di alimentazione da 2,1 mm
• Dado M4 + rondelle + capocorda ad anello (per la messa a terra)
• Link per scaricare le istruzioni per l’uso

Nota: microHAM USB Device Router e microHAM Device Configurator sono compatibili con tutte le versioni a 32 e 64 bit di Windows 7, Windows 8, Windows 10, Vista, XP, 2000 e 2003.
