Mixer digitale

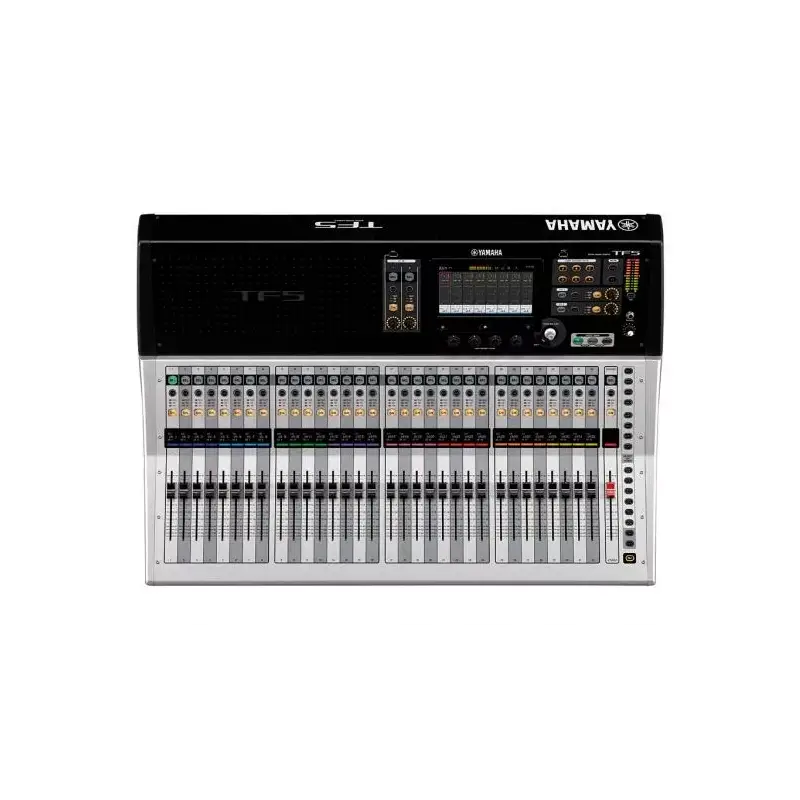

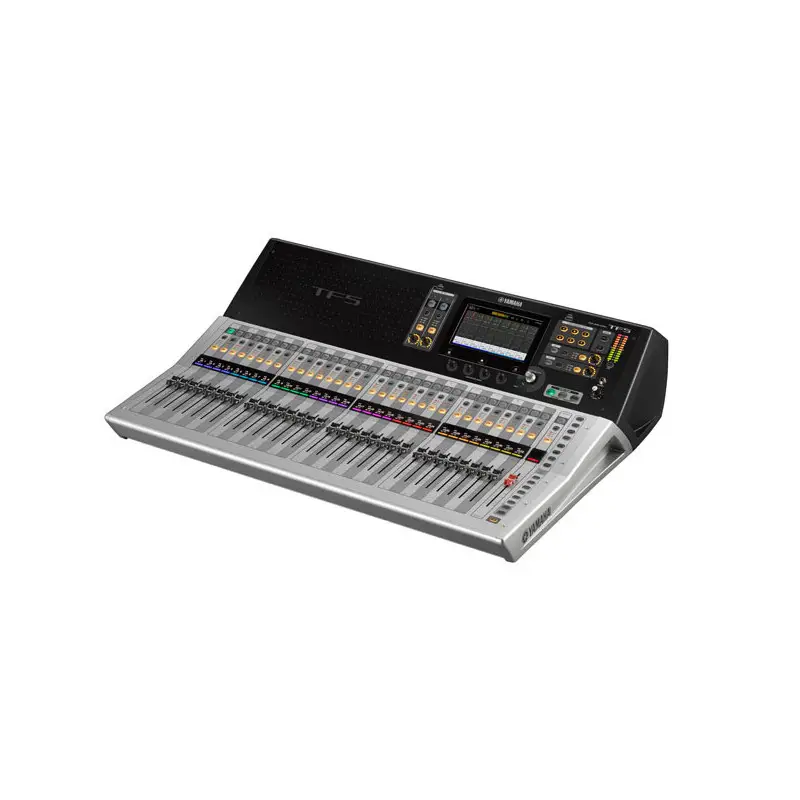

Il TF5 Yamaha offre 48 ingressi di missaggio (40 mono, 2 stereo, 2 ritorno stereo) con 32 ingressi analogici e 16 uscite analogiche. Ciascun canale d’ingresso è dotato di guadagno digitale, due processori dinamici e un equalizzatore completamente parametrico a quattro bande. Un’uscita diretta per canale può essere toccata in 4 diverse posizioni: pre-DG, pre-HPF, pre fader o post fader.

• 32 ingressi D-PRE analogici – max 48 canali 2 ingressi 2TR e USB
• Touch screen
• Interfaccia USB 2.0
• Funzioni multitraccia: massimo 34 x 34 canali di registrazione/riproduzione digitale

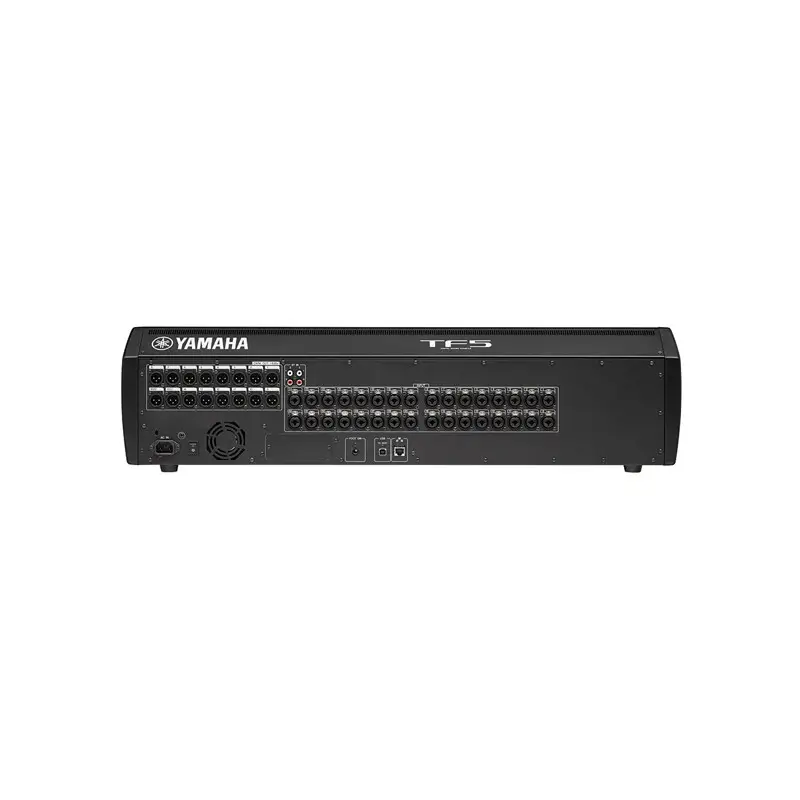

• 16 uscite XLR
• 1 Compressore a manopola
• 1 manopola EQ
• Funzione GainFinder
• Preimpostazioni audio programmate
• EQ parametrico e 2 dinamiche per canale
• 8 processori FX
• 10 equalizzatori grafici
• 20 bus AUX: 8x mono, 6x stereo
• Dimensioni: 866 x 599 x 225 mm
• Peso: 20 chilogrammi
• incl. Licenza del software Nuendo Live
• Custodia opzionale adatta: Art.367514 (non inclusa)

Miscelazione professionale con fino a 25 autobus

L’uscita diretta può essere anche digitale tramite USB o espansione Tio1608D. Tutti i PEQ e i compressori sono commutabili in modalità 1 manopola, per cui la componente effetto può essere relativamente modificata. La tecnologia GainFinder™ di Yamaha fornisce anche una facile regolazione analogica del guadagno con un display grafico dell’headroom ottimale.

Lo Yamaha TF5 offre fino a 25 bus mix, suddivisi in 8 bus mono, 6 bus stereo, 2 bus effetto mono, 1 bus stereo (mainmix) e 1 bus sub mono. La derivazione di tutti i bus AUX può essere commutata prima o dopo il fader. Oltre a 8 DCA, sono disponibili anche gruppi di mute per gli ingressi e gli effetti. I singoli canali d’ingresso possono anche essere commutati individualmente e in modo indipendente “Mute Safe”. Sul lato hardware, il TF5 Yamaha offre 32 fader motorizzati, che possono essere configurati liberamente in 5 banchi. L’interfaccia USB interna offre anche la funzione di registrazione/riproduzione digitale 34×34 canali.

Potenti funzioni DSP

Come per i canali di ingresso, anche per le uscite sono disponibili numerosi strumenti di editing. Oltre alla commutazione PEQ a 4 bande e compressore, è possibile utilizzare un FlexGEQ grafico a 31 bande per percorso AUX. In alternativa, è possibile utilizzare un equalizzatore speciale con filtro passa-basso e compressore a valle nel sotto-bus per ottimizzare la gamma delle basse frequenze.

Oltre all’ampio EQ e agli strumenti dinamici, lo Yamaha TF5 include anche un’ampia sezione effetti (multi-), che rende possibili due effetti stereo AUX e fino a 6 effetti Insert.

L’interfaccia di rete opzionale DANTE può configurare automaticamente fino a tre espansioni Tio1608D dal TF5 Yamaha, fornendo 16 ingressi analogici aggiuntivi, come ad esempio 8 uscite analogiche aggiuntive. Progettati come un palco da 19″, gli ampliamenti Tio1608 sono adatti sia per applicazioni da palco che FOH.

Automatizzato e senza fili

Come ambiente di missaggio digitale professionale, la serie Yamaha TF offre l’automazione interna statica con la memorizzazione di tutti i parametri di missaggio digitale. I singoli parametri possono essere isolati singolarmente dall’automazione statica tramite la funzione Recall Safe. La memoria interna di scena con 2 slot preimpostatix200 può essere esportata anche su USB. Una libreria di canali include anche speciali preset microfonici sviluppati da Yamaha in collaborazione con produttori di microfoni come Shure, Sennheiser e Audio-Technica.

Oltre al software TF Editor per PC o Mac (Online/Offline Editing), che può essere integrato tramite interfaccia Ethernet, è anche possibile controllare l’iPad. Oltre al mixaggio wireless, fino a dieci dispositivi iOS possono regolare i mix dei monitor simultaneamente e singolarmente.

Le caratteristiche più importanti in sintesi:

• Fino a 48 canali di mix
• 32 ingressi microfonici analogici
• 16 uscite analogiche
• Espandibile fino a 64 ingressi/uscite tramite espansioni Dante
• Scatola I/O Dante Tio1608D con 16 ingressi e 8 uscite (opzionale)
• Scheda ad innesto Dante NY64D con 64 ingressi e 64 uscite (opzionale)
• 34×34 Registrazione/Riproduzione tramite interfaccia USB interna
• Guadagno digitale, dinamica e PEQ a 4 bande in ogni canale
• Elaborazione interna del segnale con minimo 32 bit / 48 kHz
• Fino a 25 bus mix (8xAux, 6xStereo, 2xEffect, Stereo Main, Mono Sub Bus)
• EQ, compressore, PEQ a 31 bande GEQ o 2 bande con LPF in tutti i canali AUX
• Motore DSP con 8 (multi) effetti (2x AUX, 6x insert)
• Automazione interna statica con memorizzazione di tutti i parametri del mix digitale
• Memoria di scena con 2 x 100 posizioni di memoria, su/scarica tramite chiavetta USB
• I parametri possono essere isolati singolarmente dall’automazione statica tramite una funzione di richiamo sicura
• Libreria di canali con preset di produttori di microfoni come Shure, Sennheiser e Audio-Technica
• 8 DCA, 1 gruppo mute per gli ingressi, 1 gruppo mute per gli effetti
• I canali d’ingresso possono essere commutati individualmente Mute Safe
• Un dispositivo iOS può essere collegato direttamente alla console per la riproduzione tramite l’ingresso stereo 1.
• Tramite una porta USB separata possono essere riprodotti file mp3 o wav, oppure può essere effettuata una registrazione
• 24 fader liberamente configurabili in 5 banchi
• 6 tasti liberamente configurabili, 4 manopole liberamente configurabili e una manopola Touch&Turn

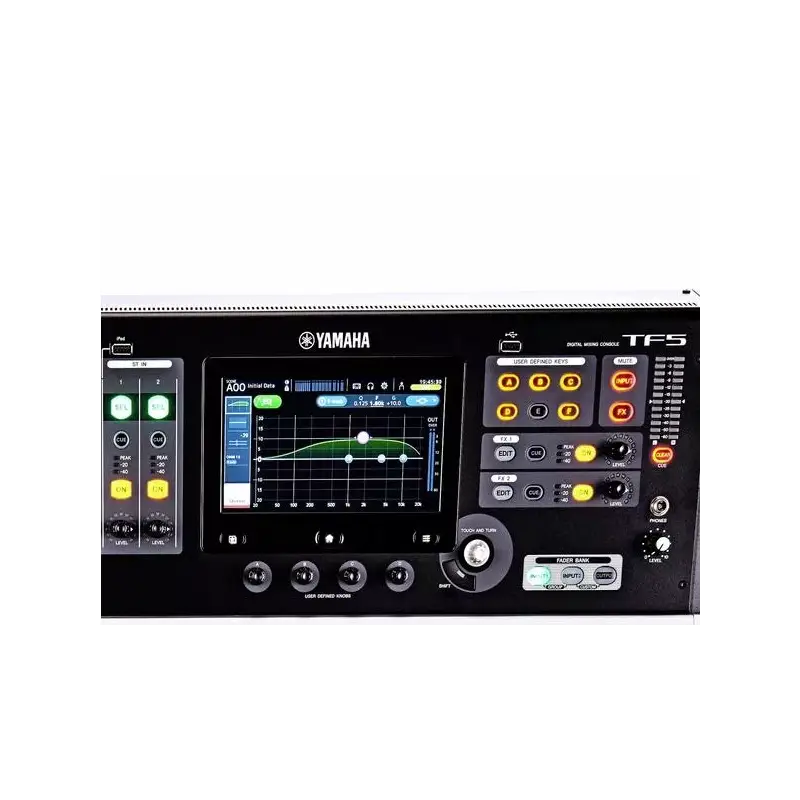

• “7”, schermo multi-touch TFT WVGA 800×480 pixel e fader motore da 100 mm
• Editor software per PC o Mac (Editing online/offline)
• Il software StageMix editor per dispositivi iOS consente l’accesso simultaneo fino a 10 dispositivi per applicazioni di monitoraggio personale
