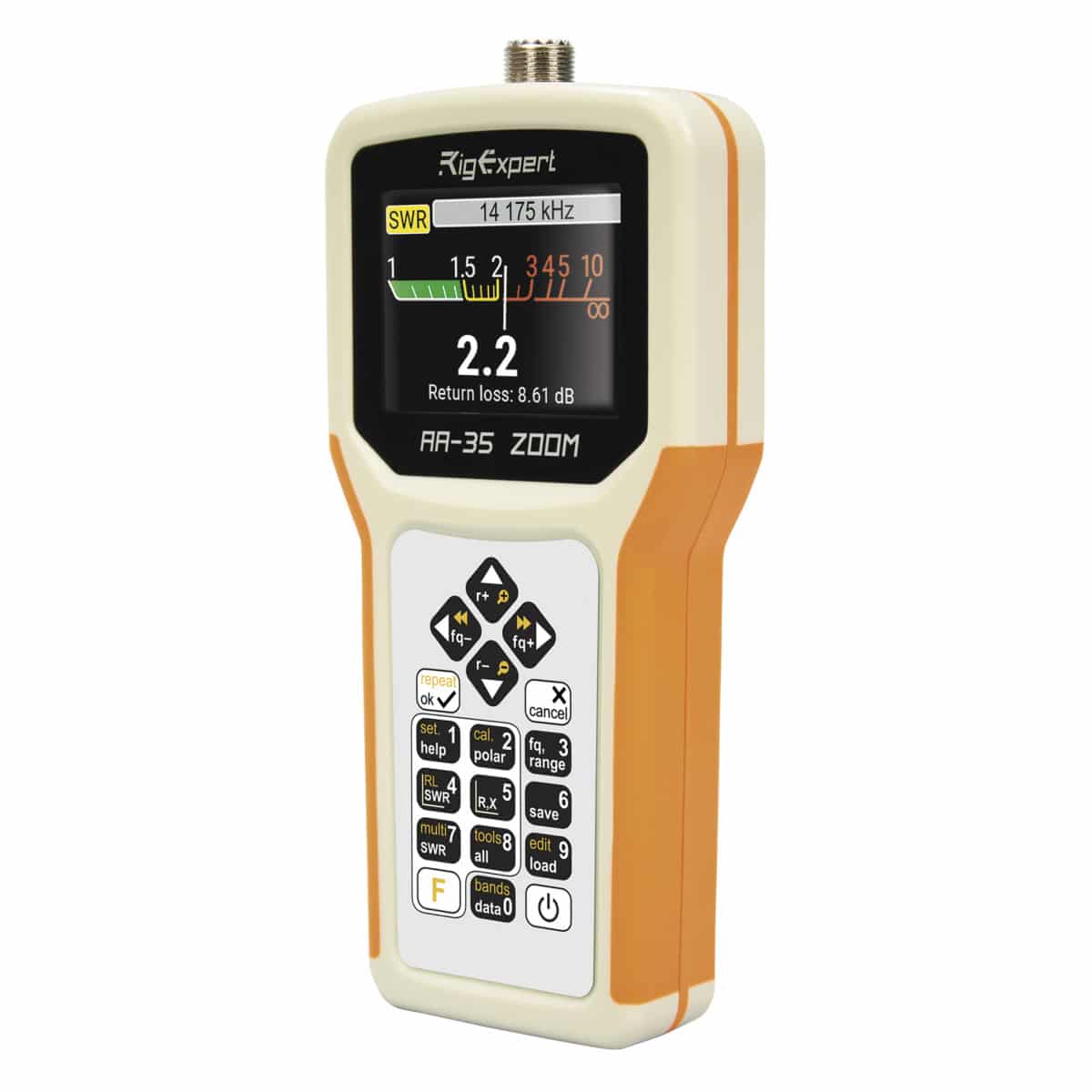

Lo ZOOM AA-35 è un analizzatore portatile e autocalibrante, progettato per misurare SWR (rapporto di onda stazionaria), perdita di ritorno, perdita di cavi, nonché altri parametri di cavi e sistemi di antenna nell’intervallo da 60 kHz a 35 MHz, con incredibile capacità ZOOM.

Le seguenti attività sono facilmente ottenibili utilizzando questo analizzatore:

     Check-out rapido di un’antenna

     Sintonizzazione di un’antenna alla risonanza

     Confronto delle caratteristiche di un’antenna prima e dopo un evento specifico (pioggia, uragano, ecc.)

     Creazione di tronconi coassiali o misurazione dei loro parametri

     Test dei cavi e posizione dei guasti, misurazione della perdita del cavo e impedenza caratteristica

     Capacità di misurazione o induttanza di carichi reattivi

RIGEXPERT AA-35 ZOOMGamma di frequenza: da 0,06 a 35 MHz

Ingresso di frequenza: risoluzione di 1 Hz

Misura per sistemi 25, 50, 75 e 100-Ohm

Gamma di misura SWR: da 1 a 100 in modalità numerica, da 1 a 10 in modalità grafico

Display SWR: indicatore numerico o analogico

Modalità di visualizzazione: – SWR a singole o multiple frequenze – SWR, perdita di ritorno, R, X, Z, L, C e angolo di fase a singola frequenza

Grafico SWR, 100 punti – R, X grafico, 100 punti

Uscita RF: – Tipo di connettore: UHF (SO-239) Forma del segnale di uscita: quadrato, da 0,06 a 35 MHz

Potenza di uscita: +13 dBm (a carico di 50 Ohm)

Alimentazione: – Due batterie alcaline da 1,5 V, tipo AA – Due batterie Ni-MH da 1,2 V, tipo AA * – Max. 4 ore di misura continua, max. 2 giorni in stand-by quando vengono utilizzate le batterie completamente cariche – quando l’analizzatore è collegato a un PC o ad un adattatore DC con presa USB, prende energia da queste fonti

Interfaccia: – display TFT a colori da 320 × 240 – tasti da 6 × 3 sulla tastiera impermeabile – menu e schermi di aiuto multilingue – connessione USB a un personal computer

Dimensioni: 103 mm x 207 mm x 37 mm (4,1 in x 8,1 in x 1,4 in)

Temperatura di funzionamento: 0 … 40 ° C (32 … 104 ° F)

Peso: 310 g (10,9 Oz) senza batterie

Garanzia: 2 anni

GTIN-13: 4820185420099

RigExpert AA-35 ZOOM è realizzato in Ucraina

Le specifiche sono soggette a modifiche senza preavviso.* Le batterie non sono incluse nell’analizzatore.
