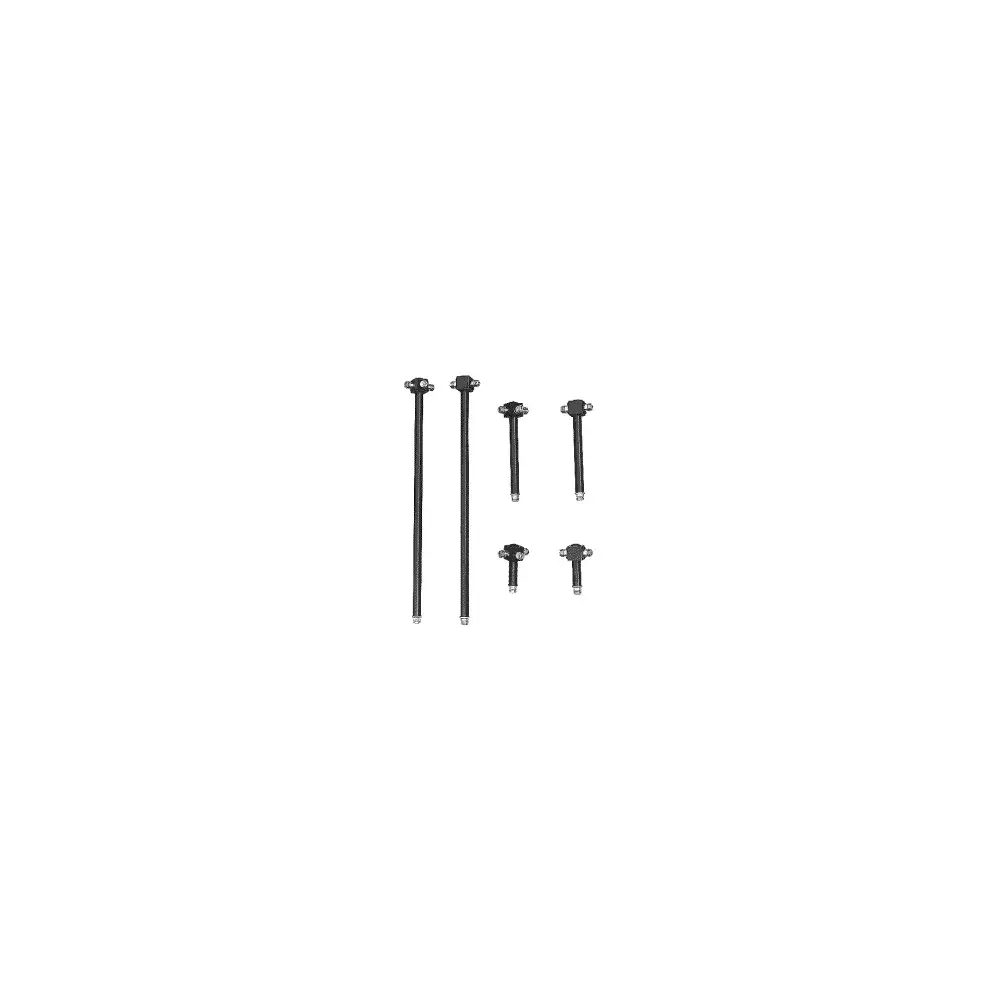

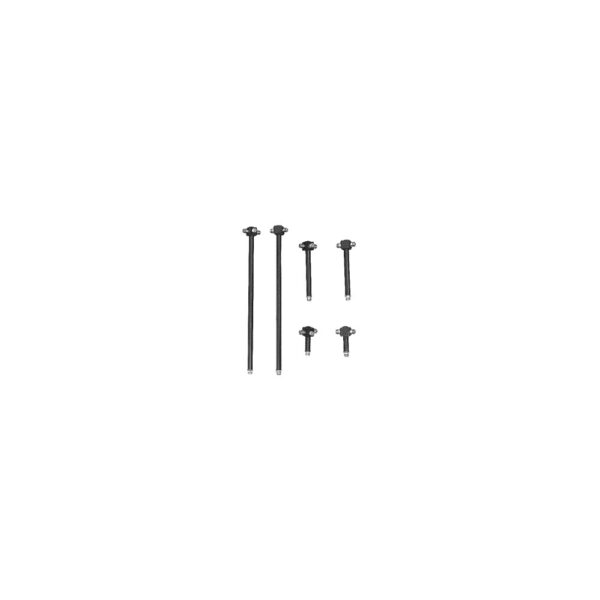

Accoppiamento di due o quattro antenne tramite power splitter coassiali. Il power splitter ha la funzione di un quasi-trasformatore senza perdite per adattare i 12.5 o i 25 ? delle antenne in parallelo rispetto ai 50 ? richiesti.E’ necessario un adattatore di fase per ottenere la polarizzazione circolare in una yagi incrociata o in una X-Quad .Il fasatore e’ posizionato direttamente sotto l’antenna e consiste di varie lunghezze di cavi coassiali con varie impedenze; cosi’ la correzione di fase garantisce una corretta polarizzazione e rende il sistema la corretta impedenza di 50 ?.(nota: e’ richiesta una sola linea di alimentazione).

Uno svantaggio di questa soluzione economica e’ e’ il fatto che la polarizzazione dell’antenna e’ fissata destrorsa (RHCP) e non si puo’ modificare.Per cambiare il piano di polarizzazione si puo’ usare un ‘polarization switchbox ‘ o il nostro commutatore di polarizzazione a controllo remoto. Quando si usa il ‘polarization switchbox ‘devono essere stesi due cavi tra lo shack e l’antenna . Un corto cavo connette la radi al box; la manopola permette di modificare la polarizzazione manualmente.Il nuovo commutatore remoto di polarizzazione e’ montato direttamente nel punto di alimentazione dell’antenna o quantomeno vicino.Il box remoto e’ connesso alla radio tramite un cavo coassiale e richiede un cavo a 4 conduttori per il collegamento al control box .Questo setup permette di operare con yagi incrociate e X-quads in polarizzazione circolare cosi’ come nei modi orizzontale/verticale .Con il nostro commutaore remoto e’ possibile limentare co un solo cavo quattro indipendenti antenne.

Per accoppiare 2, 4 o 8 antenne identiche.

I contenitori sono di rame e ottone per evitare la corrosione ed anche le viti e i bulloni.

Colore: nero.

Versione lunga da usarsi con antenne a forma di H per evitare groviglio di cavi.

Il power splitter e’ installato orizzontalmente nel centro dell'”H”; le feed lines per le antenne sono collegate simmetricamente.

I nuovi ‘Power dividers’ per i 5GHz WLAN e per radioamatori,sono disponibili per l’intera banda da 5 a 6GHz / 2000W.

Disponibili per connessioni a 2, 3 o 4 antenne , tutti i connettori sono del tipo N femmina.
