Disconnessione Automatica Antenna Paradan

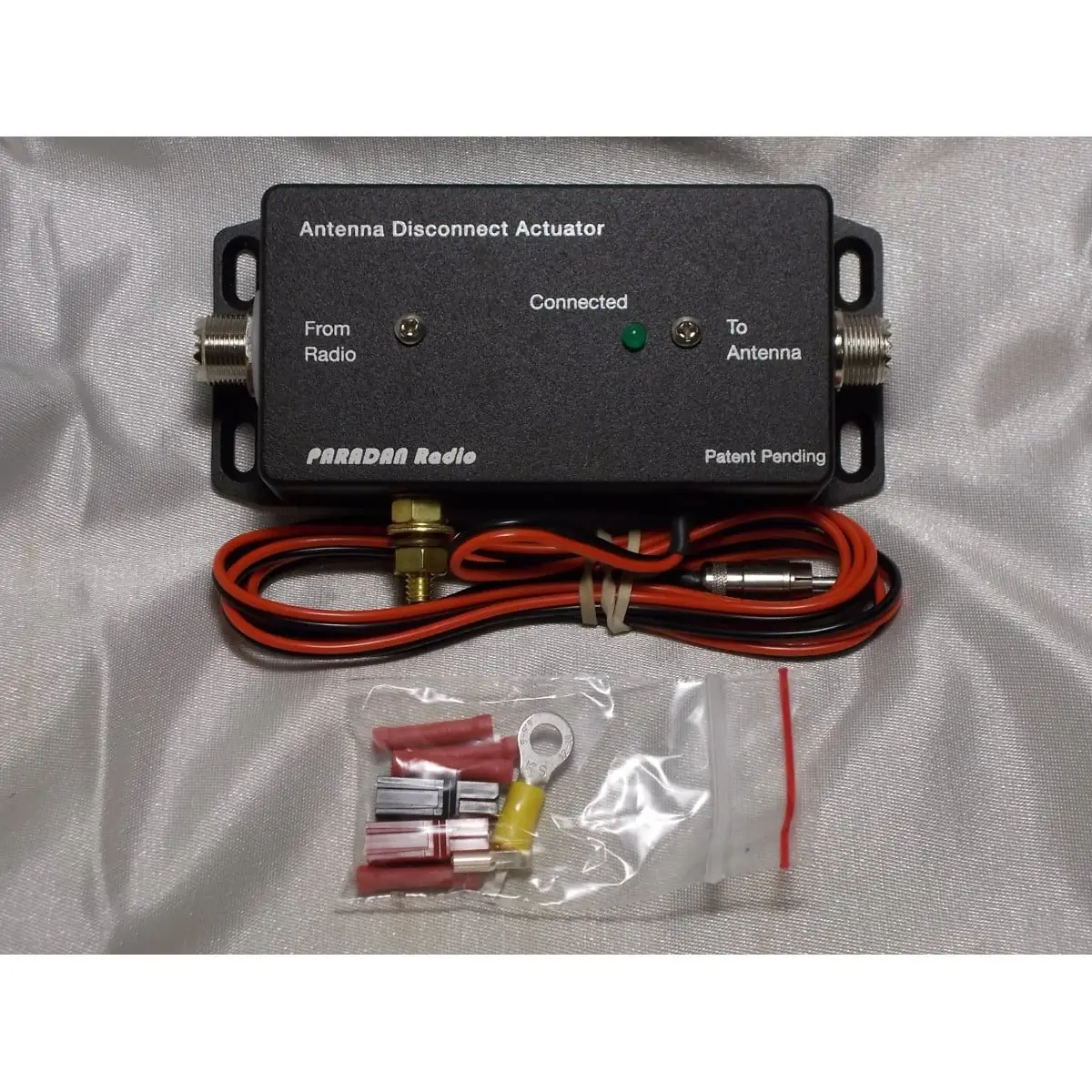

Antenna Disconnect, prodotto da Paradan (USA) è un relè di protezione per cavi coassiali dell’antenna. Non appena la stazione è spento, l’antenna è completamente isolata dalla radio. Non più svitamento dei connettori coassiali, quando un temporale si avvicina.
Soprattutto per stazioni remote operated questa è una caratteristica critica, che può salvare l’intera stazione radio.
L’Antenna Disconnect non solo taglia il conduttore centrale della linea coassiale, ma anche lo schermo esterno. Il lato antenna del relè è permanentemente collegato ad una protezione sovratensione, che taglia surge tutti thetime, anche operando. Il relè viene attivato da una potenza ausiliaria commutazione di theradio. Non appena il ricetrasmettitore è acceso, l’antenna viene conencted la radio. Oppure, se tale ouitput aux è disponibile, il relè è utilizzando la stessa alimentazione della radio. Non appena l’alimentazione commnon alimentazione è spenta, l’intera stazione è spento e l’antenna TNE è scollegato.
La perdita di inserzione del relè dell’antenna disconnessioni è solo 0,05 dB a 29 MHz. Anche su 144 MHz è solo 1 dB. Il max. potenza è di 1500 W. Un LED verde indica lo stato di funzionamento del relè. La tensione di commutazione è fornita da una a due fili DC grado con connettore RCA.
- Caratteristiche
- Custodia di metallo, nero
- Presa PL (antenna)
- Presa PL (radio) isolato
- Indicatore di funzionamento LED verde
- 2 pc 15A relè con diodo di protezione
- cavo di comando a due fili con connettore Cinch (RCA)
- Protezione da inversione di polarità
- morsetto a vite grande di terra
Dati tecnici Paradan Relais
Tensione di funzionamento | 10 – 18 V | |
Consumo di corrente | 60 mA | |
Potenza mass. | 1500 | |
Perdita d’inserimento | @29 MHz | 00:05 dB |
@54 MHz | 0,4 dB | |
@ 144 MHz | 1 dB | |
Misura | 122 x 66 x 41 mm | |
Peso | 390 g |
