Il sintonizzatore Palstar AT- 2K è un accordatore di antenna manuale per onde corte e 6m . Utilizzando i tre controlli (2x condensatore variabile , induttore rullo 1x) si ottengono risultati di tuning molto accurati e precisamente riproducibili . Varicap sono sintonizzati tramite una riduzione 6:1, l’induttore rullo liscio esecuzione tramite una grande manovella . Questi componenti devono pertanto alla sua massima potenza di trasmissione consentita di 2000W PEP , una resistenza molto elevata tensione . Impedenza varia 20-1500 Ω per frequenze 1,8-30 MHz , all’impedenza 6m è un po ‘meno.

Connettiti con il modo di passare due antenne diverse o direttamente o tramite il sintonizzatore al ricetrasmettitore . Un uscita supplementare per collegare le antenne bilanciate è disponibile , si raccomanda un optional 04:01 balun di corrente ( non incluso) . Il doppio incorporato metro aghi incrociati mostra forward e reverse potere così come la SWR risultante. Passare max . del misuratore da 300 a 3000W misurazione . Una funzione ‘ Peak e Hold’ rende più facile la lettura del contatore. Alimentazione richiede 12V, max . 200mA .

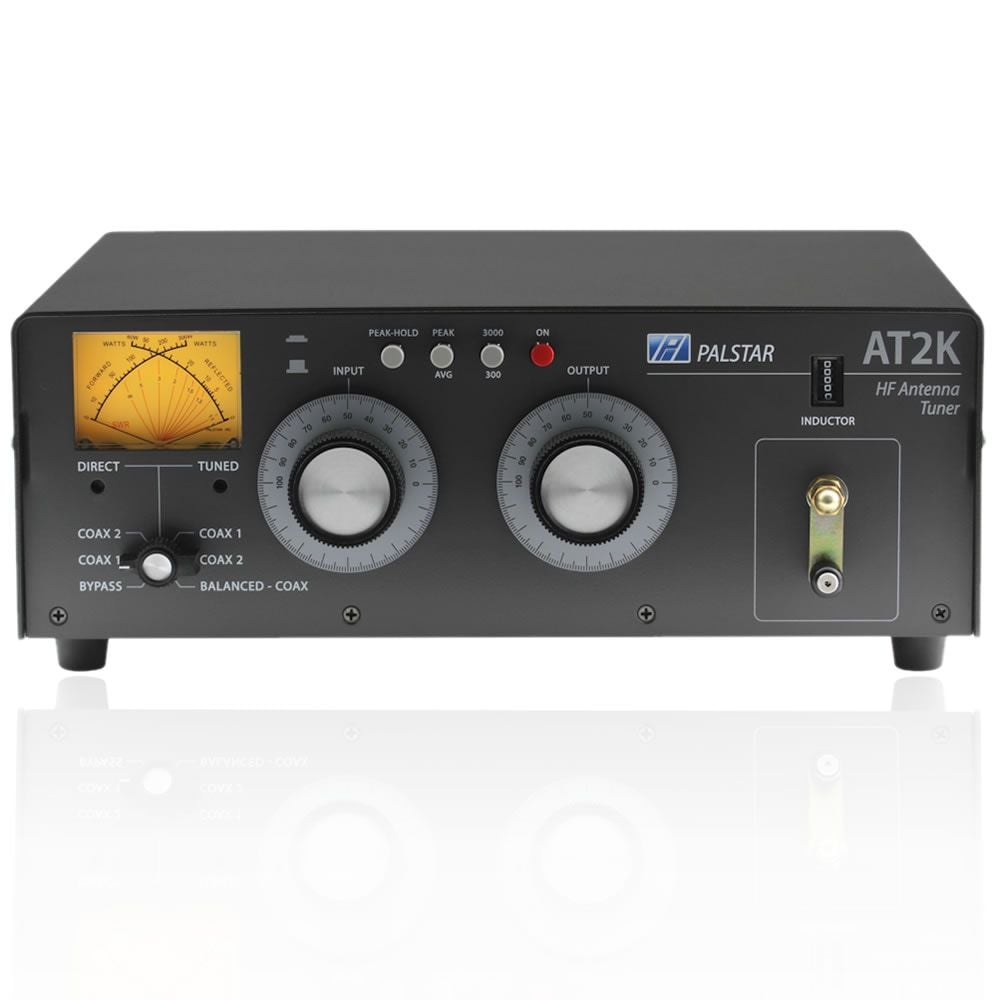

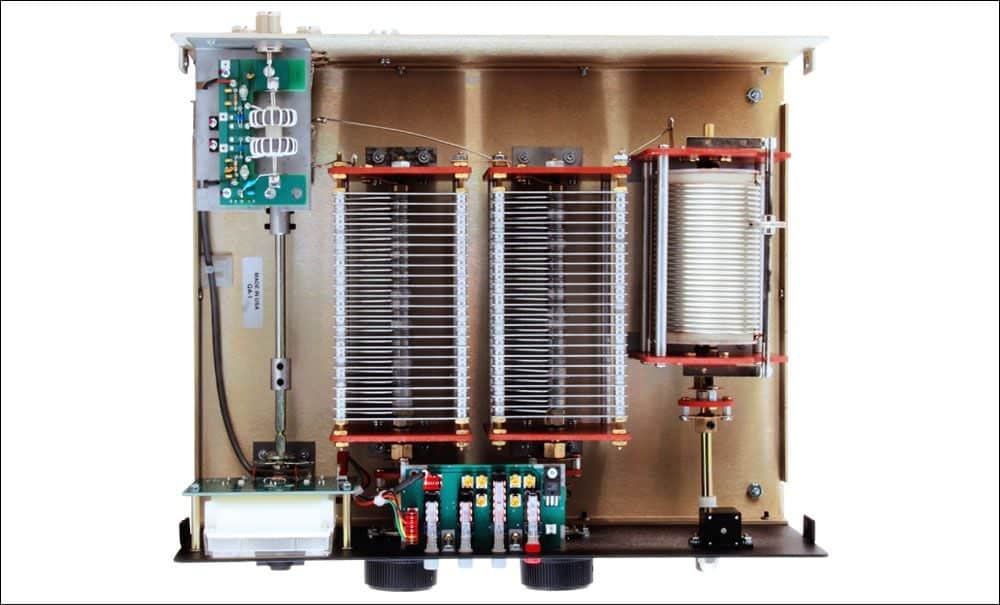

The Palstar AT-2K tuner is a manual antenna tuner for shortwave and 6m. By using the three controls (2x variable capacitor, 1x roller inductor) you get very accurate and precisely reproducible tuning results. Varicaps are tuned via a 6:1 reduction, the smooth-running roller inductor via a big crank. These components have, accordingly to its maximum allowable transmitting power of 2000W PEP, a very high voltage resistance. Impedance ranges from 20 to 1500 Ω for frequencies from 1.8 to 30 MHz, on 6m impedance is a little less.

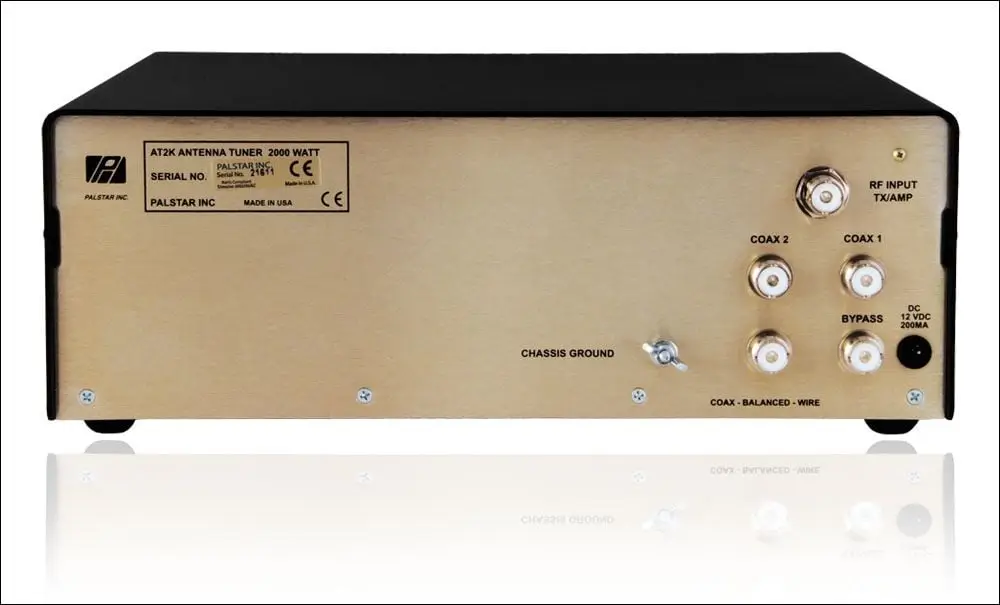

Connect with the mode switch two different antennas either directly or via tuner to the transceiver. An additional output to connect balanced antennas is available, an optional 4:1 current balun is recommended (not included). The built-in dual cross-needle meter shows forward and reverse power as well as the resulting SWR. Switch max. measuring range of the meter from 300 to 3000W. A ‘Peak and Hold’ function makes it easier to read the meter. Power supply requires 12V, max. 200mA.

Specifications Palstar AT-2K

• Tuner
• DC cable
• Manual English

Only the coax cable is needed to connect radio and tuner! No other connections necessary.
