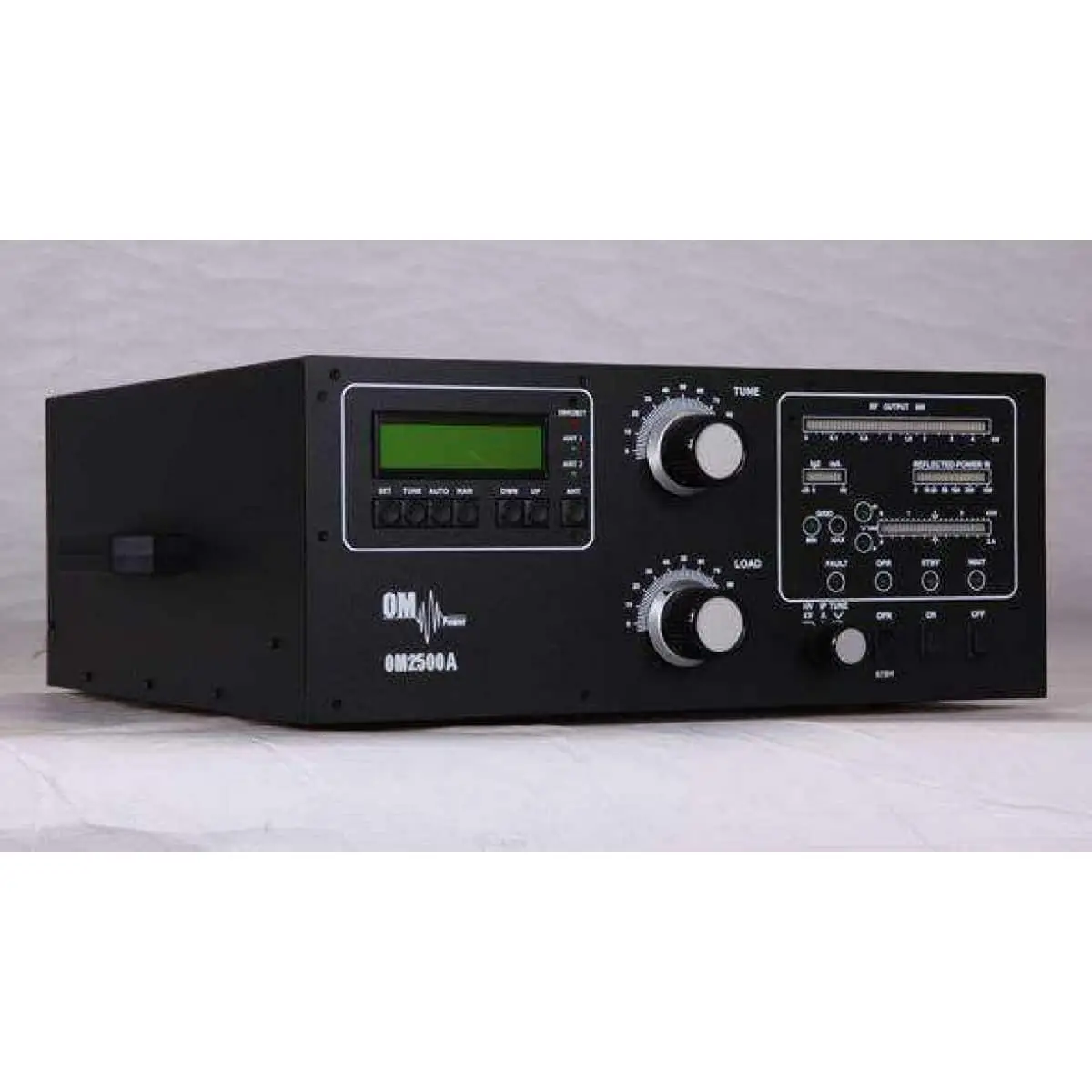

Om Power OM2500A
L’amplificatore lineare OM2500A è stato progettato per tutte le bande amatoriali da 1,8 fino a 29 MHz (tra cui WARC) e tutte le modalità.
E’ dotato di un tetrodo ceramica FU-728F.
I vantaggi di OM2500A:
- Passaggio automatico tra bande
- sintonizzazione automatica con nastro secondo segmenti
- Passaggio automatico del filtro passa-banda
- Passaggio automatico del commutatore d’antenna
- La possibilità di utilizzare 2 antenne diverse all’interno di una banda o segmento
- Piena compatibilità con
- – VENGO
- – YAESU
- – ELECRAFT
- – Ten-Tec Orion
- – Kenwood
- – Icom ricetrasmettitore protocollo utilizzando da dispositivi microHAM uscita -CI-V (MK II, MK2R, MK2R +, ecc)
- – Flex Radio Serie 6xxx
Specifiche OM2500A:
la copertura di frequenza: | bande amatoriali 1.8 – 29.7 MHz compresi WARC |
Potenza di uscita: | 2500 W in SSB e CW 2000 W in RTTY, AM e FM |
Driver di Potenza: | 60 a 80 W per la piena potenza di uscita |
Impedenza di ingresso: | 50 Ohm VSWR |
l’amplificazione di uscita: | 17 dB |
impedenza di uscita: | 50 Ohm sbilanciato |
SWR massima di uscita: | 2:1 |
Protezione SWR: | commutazione automatica a STBY, energia quando riflessa è 350W o superiore |
distorsione di intermodulazione: | 32 dB al di sotto di uscita nominale |
Soppressione delle armoniche: | |

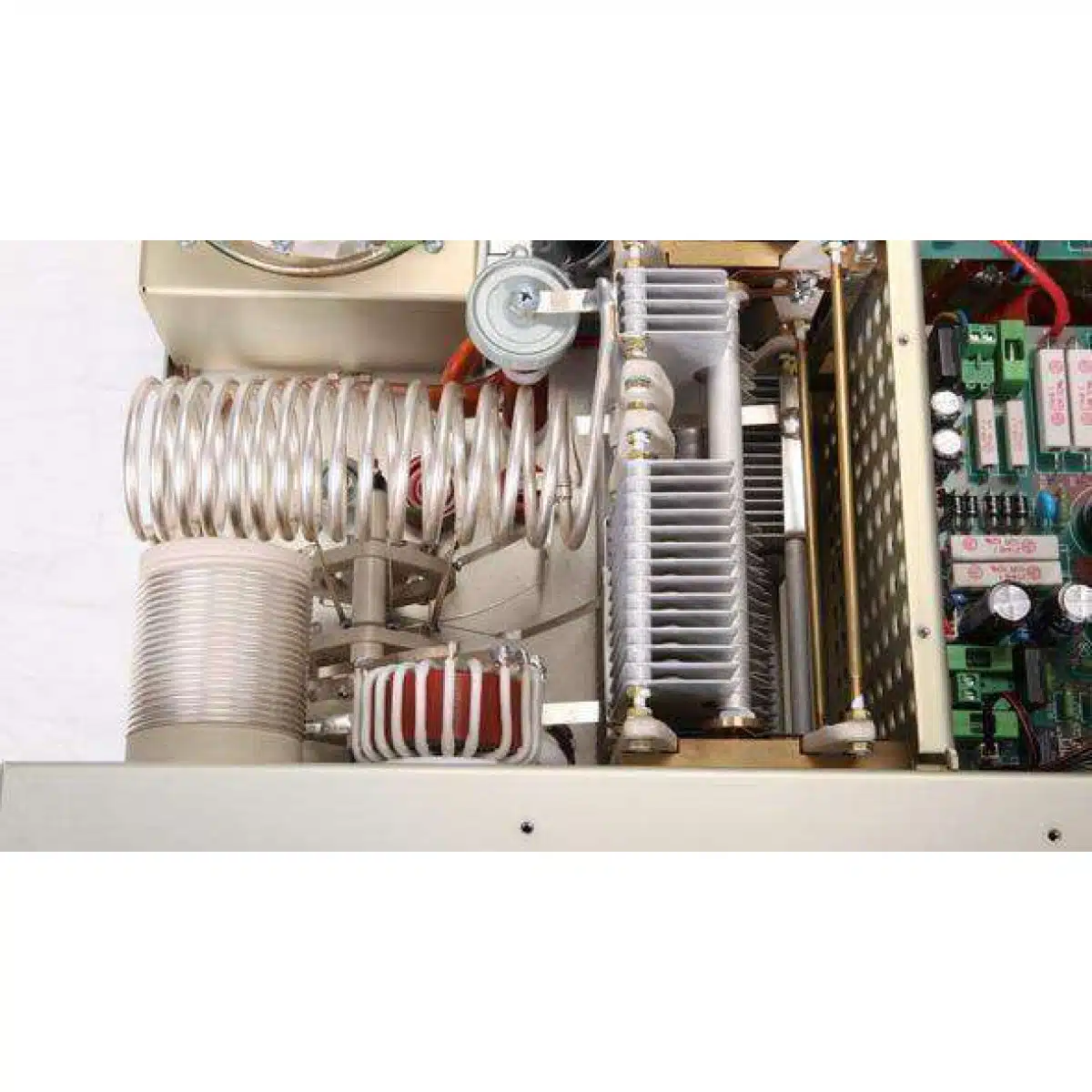

Tubo: | FU-728F tetrode ceramica |
Più fresco: | ventilatore centrifugo + ventilatore assiale |
Alimentazione elettrica: | 2 x 230 V – 50 Hz una o due fasi |

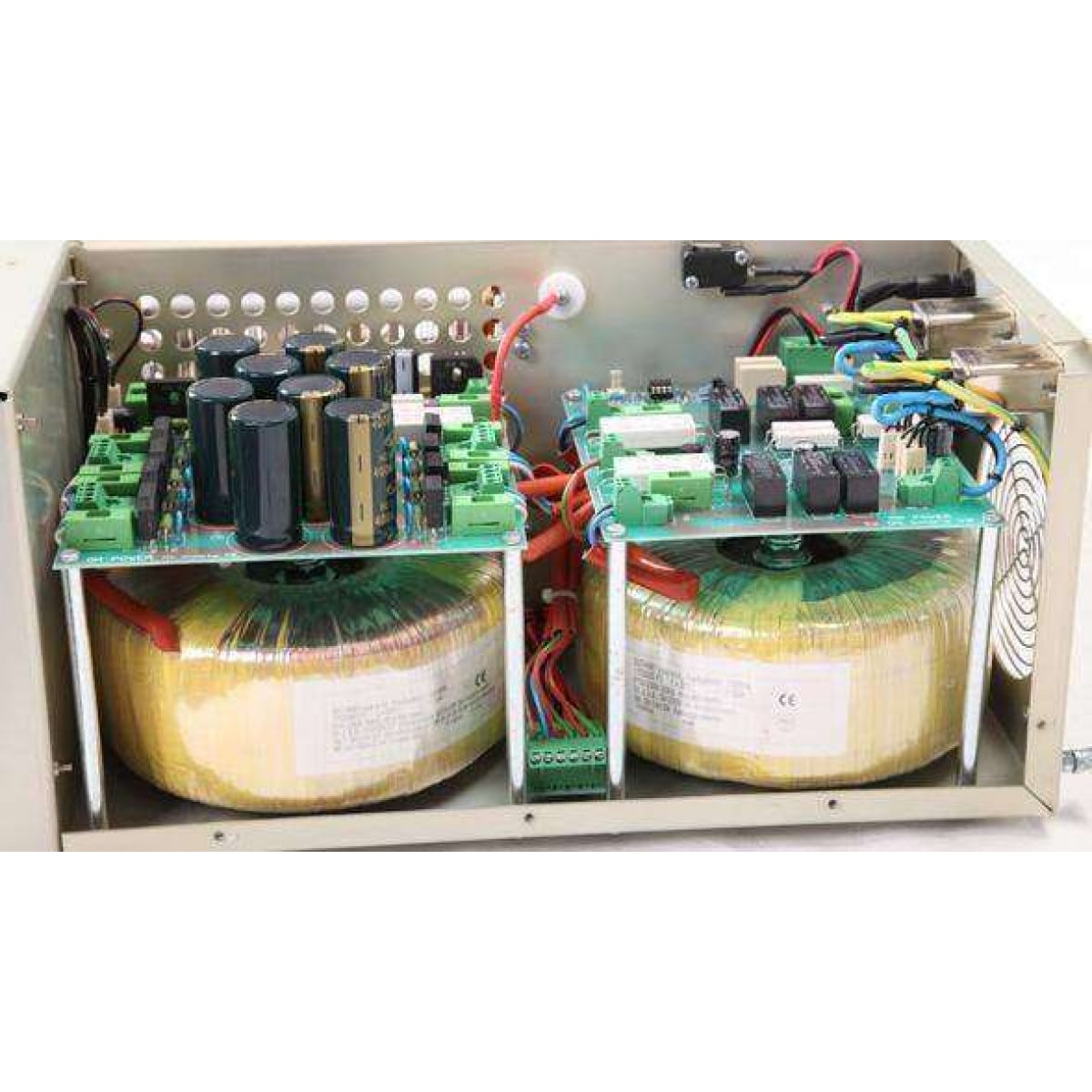

Transformers: | 2 pc del trasformatore toroidale 2.0 kVA |
I circuiti di protezione: | – SWR troppo alta |
– Corrente anodo troppo alta | |
– Corrente dello schermo troppo alta | |
– Corrente di griglia troppo alta | |
– Mistuning di amplificatore di potenza | |
– Soft start per proteggere le fusibili | |
– “Passare -on blocco” a amplificatore aperto | |

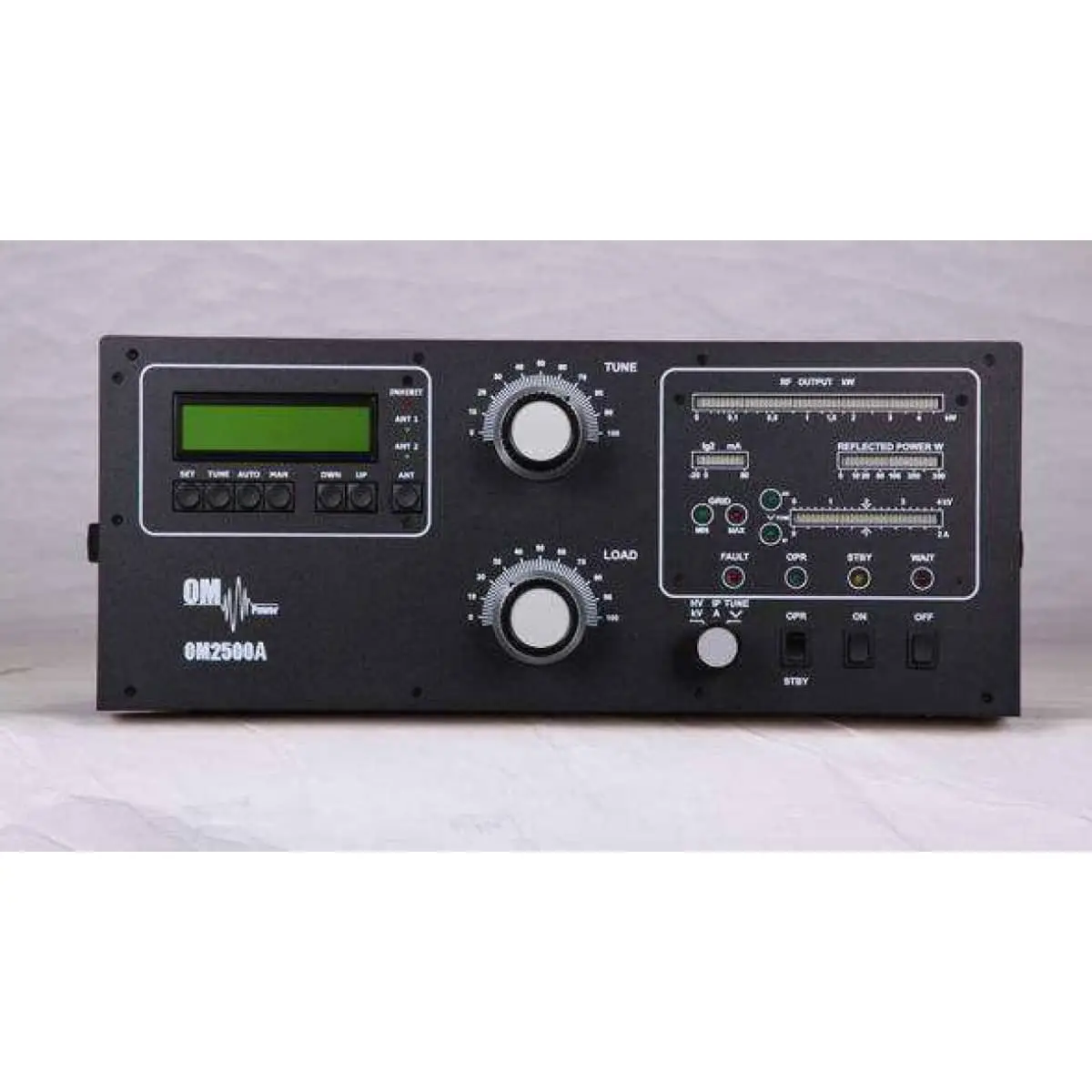

indicazioni grafico a barre: | – Potenza – grafico a barre 50 LED |
– Potenza riflessa – grafico a barre 20 LED | |
– Corrente a schermo (Ig2 – grafico a barre 10 LED) | |
– Tensione anodica, corrente anodica, tuning – grafico a barre 30 LED | |
Indicatori LED: | – Corrente alla griglia di controllo (Ig1 – 2 LED) |
– WAIT – preriscaldamento del tubo (180 sec) | |
– STBY- standby | |
– OPR – condizione di funzionamento | |
– GUASTO – fallimento, lo spegnimento per circa. 4 sec | |
– Inibizione – condizione di funzionamento | |
– ANT 1 – che ANT è l’uso | |
– ANT 2 – che ANT è l’uso | |
– UP – DWN – lista del menu | |
– MAN – funzionamento manuale | |
– AUTO – funzionamento automatico | |
– TUNE – messa a punto | |
– ANT – selezione ANT | |
parametri: | 485 x 200 x 455 millimetri (larghezza x altezza x profondità) |
Peso: | 40 kg |
Informazioni aggiuntive
EAN | 8670000862902 |
---|
