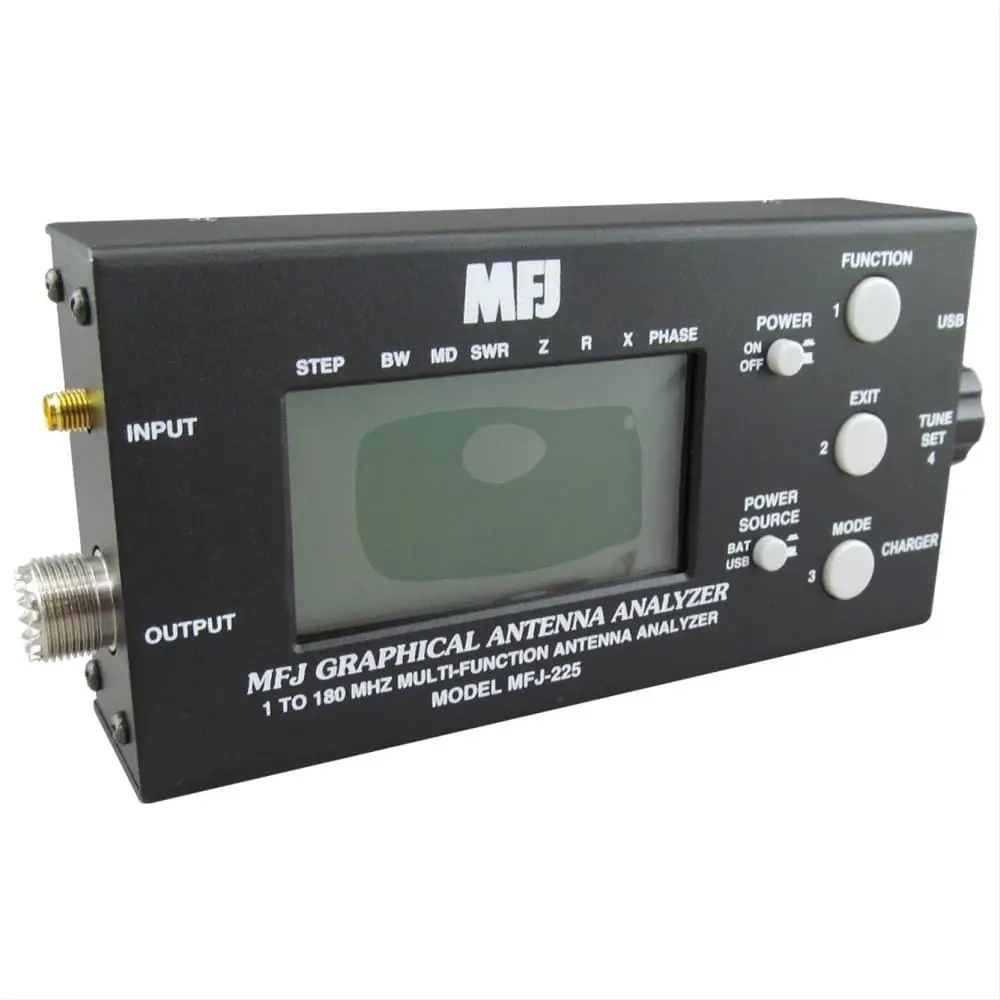

L’MFJ 225 ha tutte le funzioni di un analizzatore standard più una serie di nuove funzioni, come built-in display LC, 2 porte VNA e la porta USB. L’MFJ-225 non necessita di calibrazione (auto-calibrazione)! Molto facile da usare. Tutte le funzioni sono descritte nel manuale inglese in dotazione.

Due analizzatori di antenna in uno!
L’MFJ-225 è un analizzatore completo, autosufficiente, che è alimentato a batteria e quindi può essere installato direttamente l’antenna. Collegare il dispositivo al PC e utilizzare l’IG-mini VNA freeware per creare una vera e propria VNA 2 canali e fare un’analisi approfondita dei dati. È inoltre possibile stampare le curve grafiche in aggiunta ai risultati numerici.

Vedi altri!
Grazie alla built-in, illuminato da 3 “display grafico, si avrà sempre tutti i valori in vista. Oltre alla presentazione di valori discreti, la SWR può anche essere riportati in grafico come curva. Altri importanti valori visualizzati sono impedenza, rapporto V / R, angolo di fase. Set center-frequenze con una manopola sul lato della MFJ-225 e leggere la curva in modalità a schermo intero sul display.

Gamma di frequenza 1,5-179,9 Mhz
L’analizzatore MFJ-225 copre l’intera gamma di frequenza da 1,5 MHz a 179,9 MHz continuamente con l’aiuto di un sistema integrato DDS-VFO con risoluzione di 1 kHz, in modo che tutti gli elementi meccanici come switch o il controller non sono più necessari. La regolazione viene effettuata da un encoder ottico.

Built-in generatore di segnale!
L’MFJ-225 utilizza un built-in generatore di segnale con-5dBm potenza per testare diversi componenti come mixer, amplificatore, filtro ecc Il segnale ha una buona soppressione delle armoniche di-50dBc e prevede ottimi risultati del test.

Alimentazione versatile!
Per il funzionamento del MFJ-225 è possibile utilizzare 4 batterie AAA (ricaricabili o alcaline). Questi sono installati all’interno del dispositivo. Con una presa 12V attaccato sul lato, si è anche in grado di ricaricare le batterie. Una luce LED indica lo stato di carica. Un cavo USB non funziona anche come alimentatore per l’MFJ-225 quando è collegato a un PC.

l’MFJ-225 in grado di misurare?

SWR (1:1 a 9.9:1)
Impedenza complessa (R + jX)
Perdita di ritorno (RL, 0 – 30dB)
Fase (0-180 °)
Capacità (0 – 9999pF)
Induttanza (0,1 – 80?H)
Lunghezza del cavo (0,5 – 45)
Perdita Cable (0 – 30dB)
Nessun alimentatore incluso!
