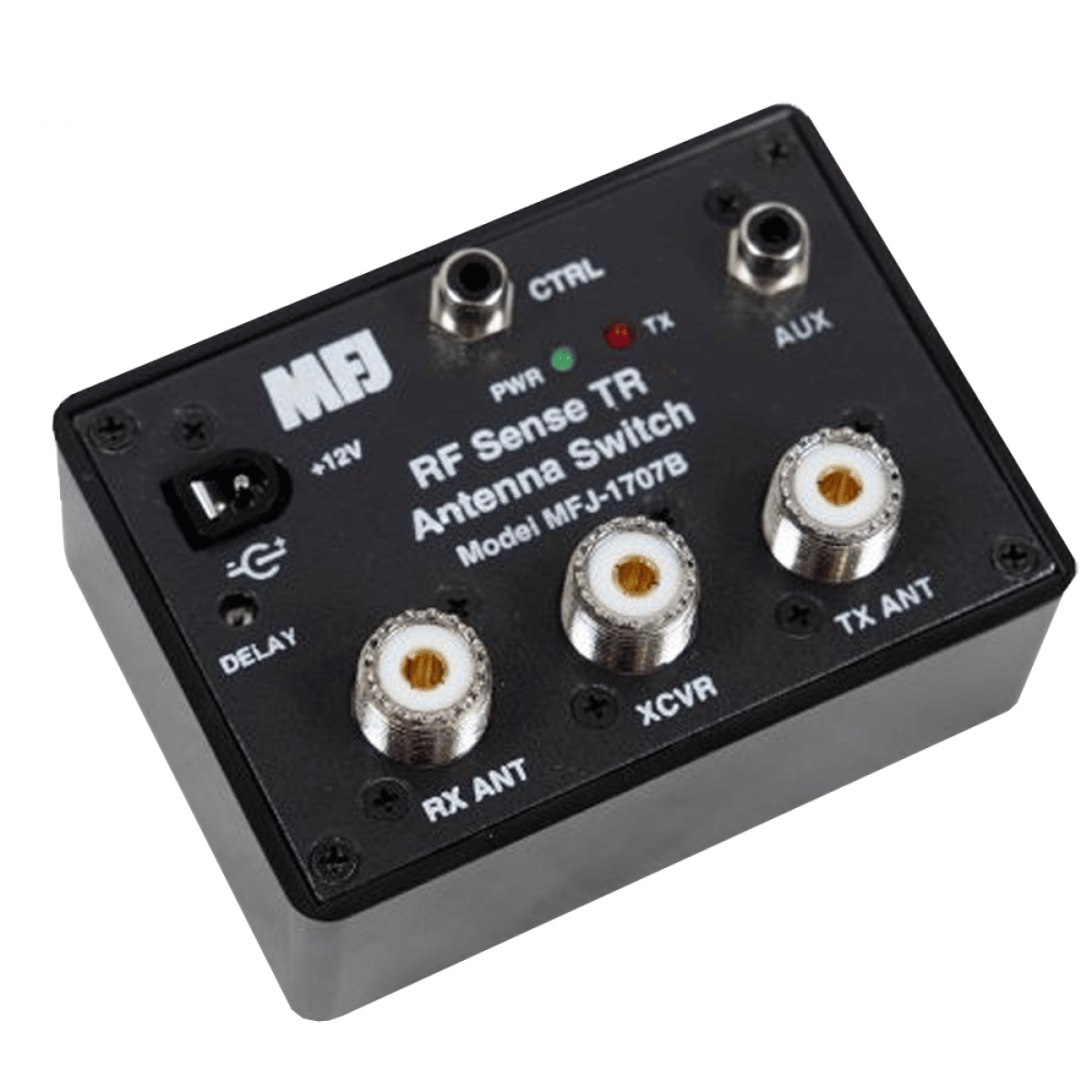

MFJ 1707B Basta collegare il ricetrasmettitore, le antenne per ricezione e trasmissione, l’alimentazione – e si è pronti! Il sensore HF incorporato (Vox RF) commuta immediatamente dalla antenna di ricezione a quella di trasmissione. In alternativa al vox RF vox è possibile usare un cavo per la commutazione PTT. Al rilascio del PTT, il commutatore ritorna all’antenna di ricezione dopo un tempo di ritardo regolabile (tempo di attesa). Questo ritardo protegge ad esempio un delicatissimo preamplificatore d’antenna. Un contatto di commutazione aggiuntivo segnala lo stato dell’interruttore, utile per bloccare altri dispositivi. Il commutatore automatico d’antenna MFJ-1707 può essere usato con ogni modo. La potenza max. è 200 W SSB PEP. E’ richiesta una alimentazione di 12 V DC, si può usare lo stesso alimentatore del ricetrasmettitore.

Dimensioni del commutatore: 101 × 66 × 38 mm.

Caratteristiche

•   Rilevamento RF per le radio che non dispongono di tx keying durante la trasmissione.
•   Buon isolamento tra le porte di trasmissione e di ricezione.
•   Buone caratteristiche SWR fino a 450 MHz.
•   Ingresso della linea di controllo per le radio che hanno il key out.
•   Un output AUX che può essere impostato su ground to mute oppure open to mute per disattivare l’audio per altri dispositivi.
•   Bypass di spegnimento che imposta il trasmettitore sull’antenna TX
•   Un ritardo di commutazione regolabile da 50ms a 4 secondi

Connessioni e controlli

•   REC Connessione per il ricevitore.
•   Connessione ANT all’antenna.
•   XMTR Connessione al trasmettitore.
•   Connessione AUX al terminale di disattivazione del ricevitore.
•   CTRL Collegamento alla linea PTT o KEY del trasmettitore.
•   + Connettore di alimentazione 12V
•   DELAY RX la regolazione del ritardo.
•   Potenza massima 200 W PeP
