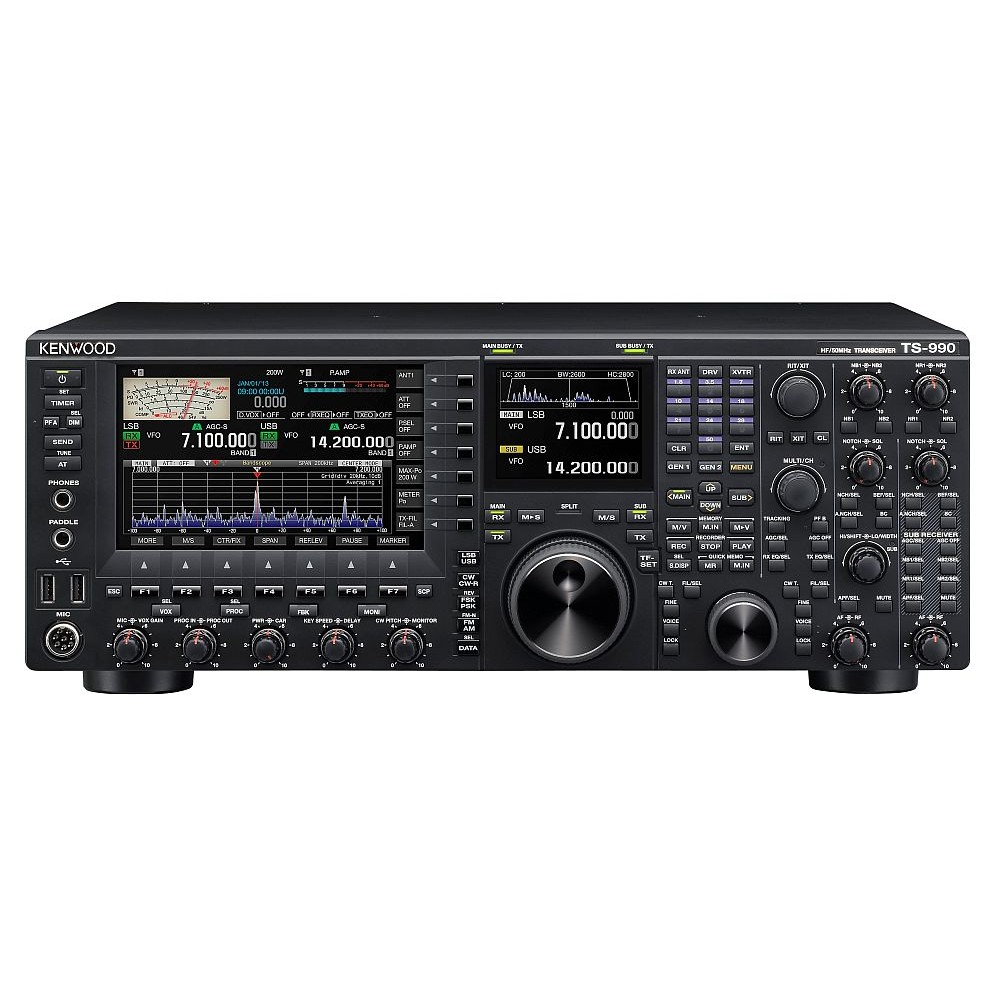

KENWOOD TS-990S Ricetrasmettitore da Base HF
Kenwood TS 990S tanto atteso dagli appassionati del settore Amatoriale è equipaggiata con le ultime tecnologie e incarna un nuovo impulso.
ultima versione e firmware
Caratteristiche Principali
Stazione Base Ammiraglia HF/6m |
200 watts in uscita dall Amplficatore Push-pull 50V |
40dBm Punto di Intercetto RX |
RX Principale – Down Conversion su tutte le bande 270Hz/500Hz/2.7kHz/6kHz/15kHz Roofing Filters |
RX Secondaria “Sub” – Down Conversion sulle bande 15/20/40/80/160M(come l’RX del TS-590S)Roofing Filters 500Hz/2.7kHz |
2 x display TFT Display a colori |
3 processori DSP |
Decoder/Encoder incorporato di FSK/RTTY/PSK31. Aggiornamento QPSK a seguire |

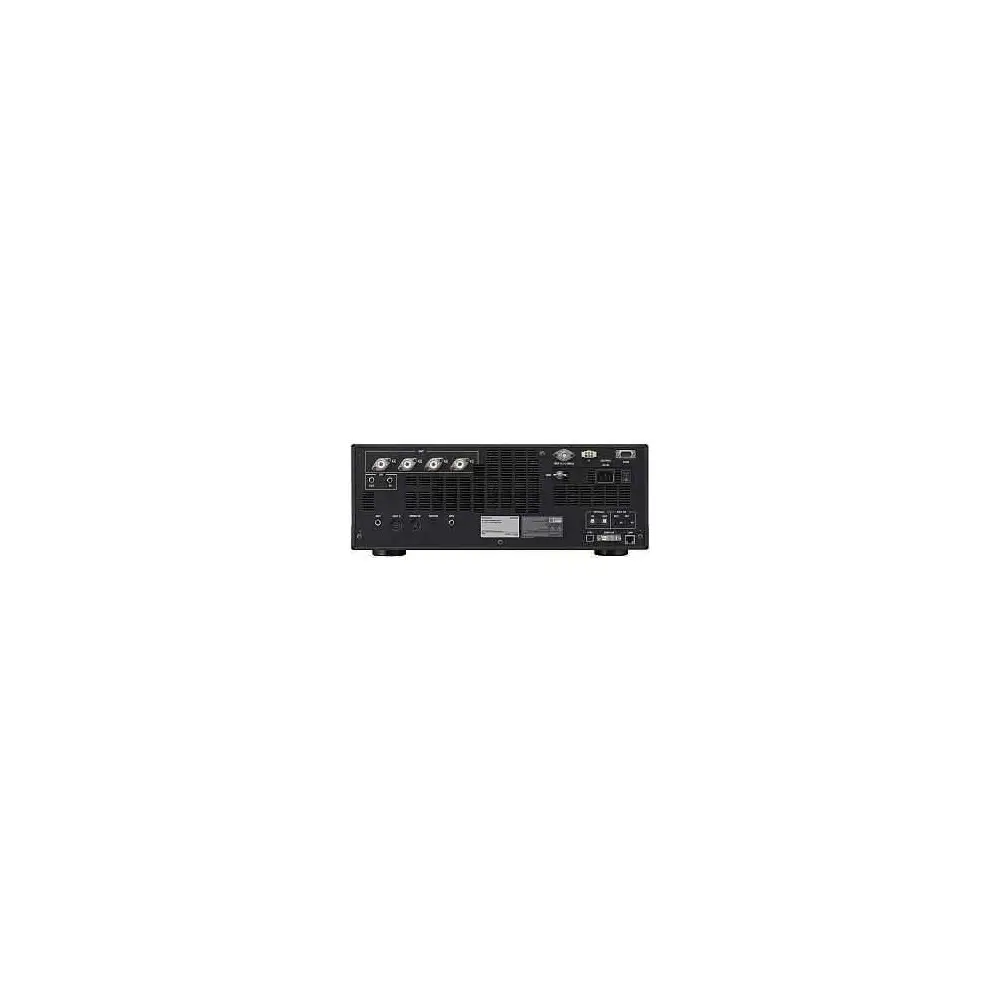

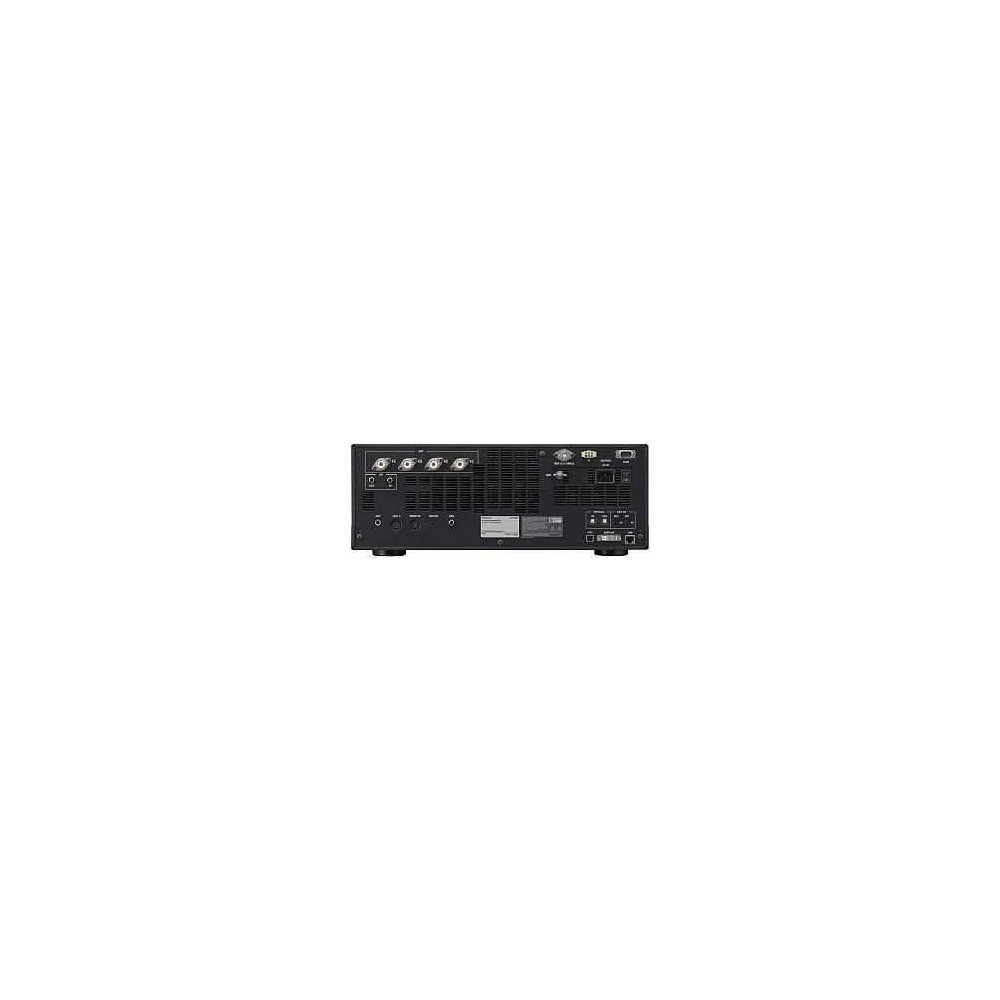

4 x prese Antenna SO-239 più Jack RCA jack solo ingresso antenna RX e uscite esterne RX. Funzione Display con “Nome Antenna” per le 4 porte SO-239 |
Connettività::- 10MHz Ref Oscillatore I/O (BNC) External ATU port Keyboard In COM Port ( 9-pin femmina) Straight Key Paddle/external Keyer 2 x USB-A & 1 x USB-B ports “ACC-2” Data/audio connettore “Remote” linear connector Analogue Meter Jack 3.5 mm “DRV” low-level LF drive Optical SPDIF I/O – 2 speaker prese DVI-I Dual x speaker esterno-link video porta LAN |
Fornito con:
Cavo di alimentazione AC | Si |
Fusibile | Si, 1 x 4A |
Manuale di istruzioni | Si, Include schema circuitale |
Filtro di Linea | Si |
Prese | Si, 1 x 7-pin DIN 1 x 13-pin DIN |
Caratteristiche Generali Radio Amatori
10 MHz Referenza Porte I/O | Si, Selezionabile come Off, ingresso o uscita. Impedenza = 50Ω. Livello di ingresso = 0 dBm ± 10dB. Livello di uscita = 0 dBm |
“Banda Eliminazione Filter” | Si, Offre la funzione notch selezionabile in larghezza (300-1200Hz in fasi 100Hz) con attenuazione selezionabile (20 – 80 dB a 20 dB) |
Messagi di Memoria interni – CW Keyer | Si |
Alimentatore incorporato | Commutazione modalità PSU |
Guida vocale e registratore e Registratore di Serie | Sì. Orientamento Completamente configurabile tra cui stato di funzionamento, SWR, potenza TX, menu. |
Clock | Si, Due display dell’orologio (locale / di fuso orario) più data. Può essere aggiornato dal server NTP tramite la porta LAN |
Porta COM – D-sub 9-pin | Si |
Connettività | Connettività: -10MHz Ref Oscillatore I/O (BNC) External ATU port Keyboard In COM Port ( 9-pin femmina) Straight Key Paddle/external Keyer 2 x USB-A & 1 x USB-B ports “ACC-2” Data/audio connettore “Remote” linear connector Analogue Meter Jack 3.5 mm “DRV” low-level LF drive Optical SPDIF I/O – 2 speaker prese DVI-I Dual x speaker esterno-link video porta LAN |
Connettore per esterni ATU | sì |
Connettore per Remoto / Amp Linear | sì |
CTCSS Encoder/Decoder | Si, Funzioni di Single-tone e cross-tone |
TNC Esterno per la connessione Dati | Si |
Filtro Limitatore di Rumore | Si |
Porte Ottiche Digitali | Si, I/O |
Tasto “Dimmer” | Sì – per display e LED. 4 livelli di dimmer |
Tasti di accesso diretto alle Bande | Si, 10 pulsanti per bande bande 1,8-50 MHz più 2 pulsanti per copertura generale. Fino a 5 memorie bande-per pulsante |
Frequenza di ingresso diretta | Si |
unità terminale di uscita basso livello “DRV” | Si, Jack RCA – 1 uscita mW copre la banda 135.80-137.70 kHz LF oltre la banda 1.8 a 50 MHz. |
Doppia Ricezione | Si |
Dispositivi DSP | 3 x dispositivi analogici dispositivi Inc SHARC 32-bit DSP chip per le funzioni principali IF, IF Sub e Bandscope |
DX Cluster Funzione “Tune” | Si, Compatibile con ricetrasmettitore esterno Kenwood |
Firmware Aggiornabile via PC | Si |
Aggiornabile via porta USB Firmware | Si |
Pannello frontale della tastiera | Si |
Modalità Reverse FSK | Si |
Presa per cuffia con doppia uscita RX | Si, La Banda Principale e Sub può sentire l’audio misto o separato per i canali audio (sx e dx) |
Stabilità ad Alta Frequenza | Si |
Illuminazione tasti del pannello anteriore | Si |
Tastiera sonora | Yes – regolabile + OFF |
Blocco tasti | Si |
Porta LAN | Si |
Presa Altoparlante | Due altoparlanti esterni possono essere collegati via presa mono 2 x 3.5 mm. Gamma Impedenza 4-8 ohm |
Canale di Memoria Lock-out | Si |
Canali di Memoria con Alpha-tagging | 120 Canali di Memoria |
Funzione Shift Memoria | Si |
Menu per Set-Up individuale | Si, Commutabile tra CONFIG A e B. CONFIG possono anche essere salvati su chiavetta USB |
Presa Microfonica | 8-pin tipo “Cromo” |
Funzione Monitor | Si |
Funzioni di scansione multipla | Si |
Funzione Mute | Si |
Programma Controllo Radio via PC (Opzionale) | Si |
Messaggio di benvenuto durante l’accensione | Si |
Power-Off Timer | Configurabile, compresa la registrazione temporizzata Audio |
Pre-Amplificatore | Si, Configurabile per Banda |
Pre-Selettore | Si, Configurabile |
Programmazione Tasti Funzione | Si, 9 Tasti PF |
Compatibilità PSK31 | Si |
Ricevitore taglia-Alti/Taglia-Bassi pendenza filtri DSP | Si |
Ricevitore Rumore soppresso | Si |
Funzione del Ricevitore di filtro Notch | sì |
Operazioni remote via Internet | Il Software ARHP-990 permette operazioni remote |
Roofing Filter | Dotato di bande standard 270 Hz, 500 Hz, 2.7 kHz, 6 kHz e 15 kHz |
Screen Saver | Si, Configurabile – due stili tra cui testo di 10 caratteri per nominativo, nome ecc |
Sky Command 2 | Si, Compatibile con ricetrasmettitore esterno Kenwood |
Speech Processor | Si |
Ricevitore SUB | Si, Equivalente al ricevitore principale TS-590S |
Display a Colori TFT | Si, n. 2 Display TFT da 7″ – display principale con Bandscope, a cascata e funzione ottimizzazione touch-screen più sub display di 3.5″ con ambito audio, PSK tuning meter ecc. Colori di sfondo selezionabile. 4 diversi stili di presentazione del S-meter. Il Display “sub”-secondario, comprende funzione di X-Y (FSK) o vettoriali (PSK) |
T.O.T – Temporizzatore di timeout | Si |
Funzioni Display del Ricetrasmettitore | Yes – direct entry della Frequenza trasverter |
Filtro TX Audio | Si |
Funzioni TX | Processore vocale (Livelli regolabili In / Out). Filtro di banda TX Variabile. TX Audio Monitor. TX DSP Equalizer. VOX (Gain regolabile e impostazioni Delay Time). MIC Gain Control. Impostazione CAR livello. Potenza di uscita regolabile. |
Equalizzatore TX/RX | Si |
Porta USB | Si, 3 Porte USB. 2 x USB-A per le unità flash drives/tastiera. 1 x USB-B per connettività PC |
Luminosità LCD variabile con selezionabile Dimmer | Si, Quattro impostazioni configurabili |
Video Display Port | Si, Porta DVI. Selezionabile una risoluzione di 800×600 o 848×480 |
VOX | Si, Separatamente configurabile per voce (SSB, FM e AM) o in modalità dati. Guadagno regolabile, Delay e Anti-VOX |
Specifiche HF – AMR
Potenza di uscita HF | 200 W SSB/FM/CW/FSK, 50 W AM |
Max. Potenza di uscita RF – 50 MHz | 200 W SSB/FM/CW/FSK, 50 W AM |
5 W di uscita minima per funzionamento QRP | Si |
Tensione di alimentazione C.A. | 220 – 240 V (50/60 Hz) |
Impedenza di Antenna – 50 Ohm | Si |
Antenna intervallo sintonizzabile (160 – 6 bande m) – 16,7 Ohm a 150 Ohm | Si |
Impedenza Audio di Uscita – 8 ohm | Si |
Potenza Audio di Uscita | More than 1,5 W (8 Ohm, 10% distorsione) |
RX continuo: 30 kHz – 60 MHz | Si, Entro le specifiche – 0.13 – 30 MHz & 50 – 54 MHz |
Corrente assorbita (circa) | TX – 840 VA consumo di potenza RX – 200 VA Consumo |
Tolleranza Frequenza | ± 0.1 ppm 0 °C to +50 °C |
Impedenza Microfonica – 600 Ohm | Si |
Modalità | A1A (CW), A3E (AM), J3E (SSB), F3E (FM), F1B (FSK) & G1B (PSK) |
Attenuatore Filtro Notch | Auto Mode – Più di 60 dB Modalità manuale – Più di 70 dB |
Temperatura Operativa | -0 °C to + 50 °C |
Ricevitore eliminazione Beat | Piu’ di 40 dB |
Circuito Ricevitore | Principale RX – doppia supereterodina tripla Sub RX1 Down conversione – doppia supereterodina Sub RX2 Up-Conversion Tripla supereterodina |
Gamma di Frequenza del Ricevitore | Copertura VFO = 30 kHz – 60 spec garantita banda principale = 0.13 – 30 MHz/50-54 MHz |
Rapporto di Reiezione IF del Ricevitore | Meno di 70dB |
Rapporto di Reiezione di Immagine del Ricevitore | HF – meno di 70dB 50 MHz – meno di 60 dB |
Ricevitore frequenze intermedie | RX Principale- 1st IF 8.248 MHz/2nd IF 24 kHz (FM – 455 kHz) Sub RX1 Down Conversion – 1st IF 11.374 MHz/2nd IF 24 kHz Sub RX2 Up Conversion – 1st IF 73.095 MHz/2nd IF 10.695 MHz/3rd IF 24 kHz (FM – 455 kHz) |
Selettività del Ricevitore | SSB (LO:200/HI:2800 Hz) – Più di 2.4 kHz @ -6 dB/Meno di 4.4 kHz @ -60dB CW/FSK/PSK (Larghezza): 500 Hz: Piu’ di 500 Hz @ -6 dB/Meno di 1.2 kHz @ – 60 dB AM (LO:100/HI:3000 Hz) – Piu’ di 6 kHz @ -6 dB/Meno di 12 kHz @ -60dB FM – Piu’ di 12 kHz @ -6 dB/meno di 25 kHz @ -50dB |
Sensibilità Ricevitore – 0.13 – 0.522 MHz | SSB/CW/FSK/PSK = meno di 0.5µV AM = meno del 6.3µV |
Sensibilità Ricevitore – 0.522 – 1.705 MHz | SSB/CW/FSK/PSK = mrno di 4µV AM = meno di 32µV |
Sensibilità Ricevuta – 1.705 – 24.5 MHz | SSB/CW/FSK/PSK = meno di 0.2µV AM = meno di 2µV |
Sensibilità Ricevuta – 24.5 – 30 MHz | SSB/CW/FSK/PSK = meno di 0.13µV AM = meno di 1.3µV |
Sensbilità Ricevitore – 28 – 30 MHz (FM) | Meno di 0.22µV |
Sensibilità Ricevitore – 50 – 54 MHz | SSB/CW/FSK/PSK = meno di 0.13µV AM = meno di 1.3µV FM = meno di 0.22µV |
Gamma di Frequenza RIT | ± 9,999 kHz |
Portante Soppressa in Trasmissione | Less than -60 dB |
Risposta in Frequenza del Trasmettitore | 200 Hz – 2700 Hz (entro -6 dB) |
Modulazione Trasmettitore | SSB/FM/AM = Bilanciata/Reattanza/Bassa Potenza |
Radiazioni Spurie del Trasmettitore | Meno di -60dB |
Radiazione spurie Trasmettitore – 50 MHz | Meno di – 66 dB |
Banda laterale soppressa indesiderata del Trasmettitore | Meno di -60dB |
Gamma di Frequenza XIT | ± 9,999 kHz |
Dimensioni | W x H x D = 460 x 165 x 400 mm senza proiezioni |
Peso | 24,5 kg |
Caratteristiche CW
Auto-Weighting, con rapporti fissi manuali regolabili | Si |
Memory Keyer di serie | Si |
Autotrasmissione CW | Si |
CW Autotune | Si |
CW Pitch Control | Si, Regolabile 300 – 1100Hz |
CW-Reverse Mode | Si |
Full Break-In/Semi Break-In | Si |
Modalità Iambic A e B di serie | Si |
Microfono Paddle Mode | Si |
Funzione Paddle Reverse | Si |
Side Tone Monitor | Si |
Terminal per tastiera paddle CW | Si |
Terminale per dritto keyer chiave / elettronico esterno | Si |
Opzioni
Altoparlante Esterno | Si, SP-990 |
Standards Applicabili
Approvazione CE | Si |
R&TTE: 1999/5/EC | Si |
Azienda certificata e posizionata nel sistema Qualità | ISO 9001. Fabbricati in Giappone |
Informazioni aggiuntive
EAN | 8670001056867 |
---|
