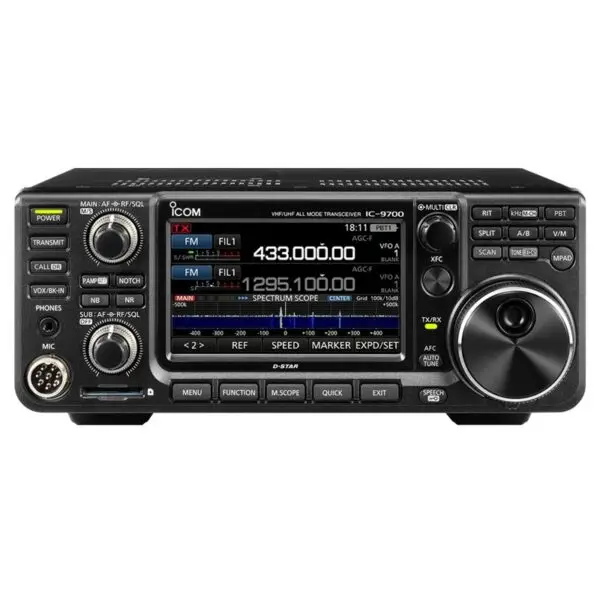

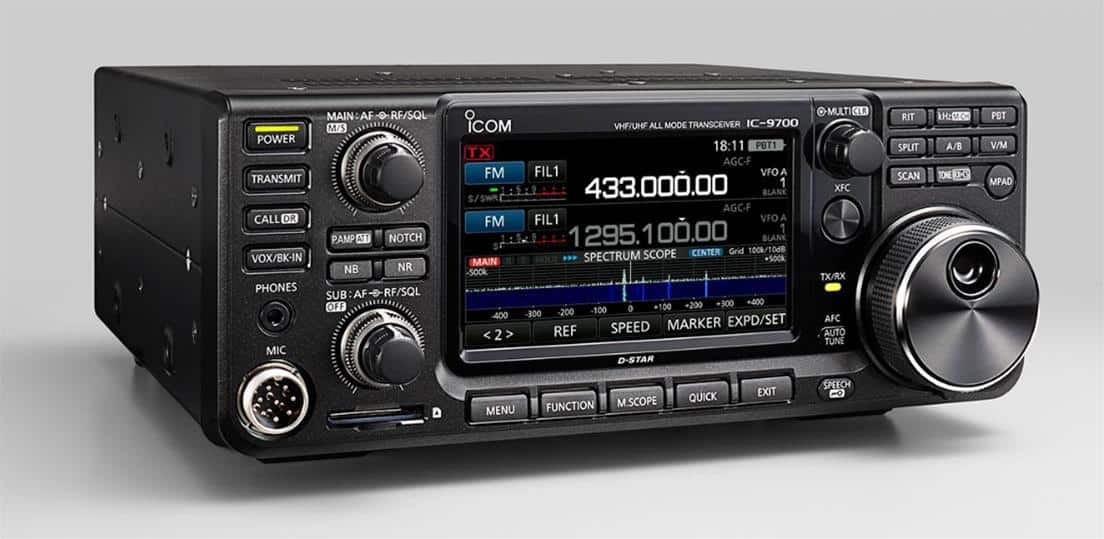

L’IC-9700 utilizza la tecnologia a campionamento diretto in RF per operazioni VHF e UHF. Questa soluzione tecnica consente di ridurre la complessità hardware, migliorando il rapporto segnale/rumore.

Icom prevede di lanciare sul mercato questo transceiver SDR ad alte prestazioni all’inizio del prossimo anno.

Ci aspettiamo che la domanda per questo prodotto, dedicato specialmente per il traffico SSB, EME e Satelliti, sia importante. Teniamo a precisare che questo prezzo indicativo e la disponibilità in Italia potrebbero essere soggetti a modifiche.

Possibilità di modifica

Le frequenze dopo la modifica saranno:

144 – 148 Mhz

430 – 450 Mhz

1240 – 1300 mhz

Principali caratteristiche:

• Stazione base tri-banda 144MHz, 430MHz (a campionamento diretto in RF) e 1,2GHz (a conversione)

• Supporta tutti i modi CW / AM / SSB / FM / RTTY e D-STAR Digital Voice e Digital Data

• Nuovo PA con potenza RF 100W (2m), 75W (70cm) e 10W (23cm)

• Display touchscreen TFT LCD a colori da 4,3″

• Gestione automatica effetto DOPPLER satellite con sintonia normale / inversa in SSB e 99 canali satellitari memorizzabili

• Stabilità in frequenza 0,5ppm

• Ingresso per riferimento esterno 10MHz

• Analizzatore di spettro con la funzione real time scope

• Funzionamento Dual Watch e Full Duplex in modalità Satellite (TX/RX su bande diverse)

• Funzione di registrazione / riproduzione audio (scheda di memoria SD)

GENERALE

Copertura di frequenza:

<Versione USA> 144.000-148.000, 430.000-450.000, 1240.000-1300.000 MHz

<Versione EUR> 144.000-146.000, 430.000-440.000, 1240.000-1300.000 MHz

Modalità: SSB, CW, RTTY, AM, FM, DV, DD

Numero di canali: 107 (99 Simplex + 6 margini di scansione del programma + 2 CALL) × 3 bande,

Connettori antenna: 99 (satellite), 2000 (funzione DR)

144 MHz SO-239 (50 Ω),

Requisiti di alimentazione: 430/440, 1200 MHz Tipo-N (50 Ω)

13,8 V CC ± 15% (massa negativa)

Consumo energetico: TX inferiore a 18 A (alta potenza)

Intervallo di temperatura di funzionamento: RX 1,2 A tipico (Standby), inferiore a 1,8 A (audio massimo)

Da -10 ° C a + 60 ° C; 14 ˚F a 140 ˚F

Stabilità di frequenza: inferiore a ± 0,5 ppm (da -10 ° C a + 60 ° C, da 14 ° F a 140 ° F)

Risoluzione di frequenza: 1 Hz

Dimensioni: 240 × 94 × 238 mm, 9,4 × 3,7 × 9,4 pollici (L × A × P, proiezioni non incluse)

Peso: 4,7 kg, 10,4 lb (approssimativo)

TRASMETTITORE

Potenza in uscita: <SSB / CW / FM / RTTY / DV / DD> <AM>

144 MHz 0,5-100 W 0,125-25 W

430/440 MHz 0,5-75 W 0,125-18,75 W

1200 MHz 0,1-10 W 0,025-2,5 W

Sistema di modulazione:

Modulazione SSB Digital PSN

Modulazione di reattore digitale FM

Modulazione AM Digital Low Power

Modulazione di reattanza DV Digital GMSK

Modulazione DD digitale quadratura

Emissioni spurie: <Armoniche> <Emissioni fuori banda>

144 MHz Meno di -63 dB Meno di -60 dB

430/440 MHz Meno di -61,8 dB Meno di -60 dB

1200 MHz Meno di -53 dB Meno di -50 dB

Soppressione del portante: oltre 50 dB

Banda laterale indesiderata: oltre 50 dB

Impedenza del microfono: 600 Ω

RICEVITORE

Sistema ricevitore: 144, campionamento diretto RF 430/440 MHz

Conversione verso il basso a 1200 MHz SE Campionamento Frequenza intermedia: 311-371 MHz (1200 MHz)

Sensibilità (Preamp: ON, Filter: SOFT):

SSB / CW (10 dB S / N) Inferiore a 0,11 μV

AM (10 dB S / N) inferiore a 1,0 μV

FM (SINAD 12 dB) Meno di 0,18 μV

DV (1% BER) (PN9) Meno di 0,35 μV

DD (1% BER) (PN9) Inferiore a 1,59 μV Selettività (Filtro: SHAPE):

SSB (BW = 2,4 kHz) Più di 2,4 kHz / -3 dB, meno di 3,6 kHz / -60 dB CW (BW = 500 Hz) Più di 500 Hz / -3 dB, meno di 700 Hz / -60 dB RTTY ( BW = 500 Hz) Più di 500 Hz / -3 dB, meno di 700 Hz / -60 dB AM (BW = 6 kHz) Più di 6 kHz / -3 dB, meno di 15 kHz / -60 dB FM (BW = 15 kHz) Più di 12 kHz / -6 dB, meno di 20 kHz / -60 dB

DV (spaziatura 12,5 kHz) Più di -50 dB DD (spaziatura 300 kHz) Più di -40 dB

Rapporto spuria e rifiuto dell’immagine:

SSB / CW 144, 430/440 MHz Oltre 70 dB, 1200 MHz Oltre 50 dB

AM / FM / DV 144, 430/440 MHz Oltre 60 dB, 1200 MHz Oltre 50 dB

DD 1200 MHz Oltre 50 dB

Potenza di uscita audio: oltre 2,0 W (distorsione di 1 kHz, 10%) in un carico di 8 Ω

SCARICA IL MANUALE IN ITALIANO QUI
