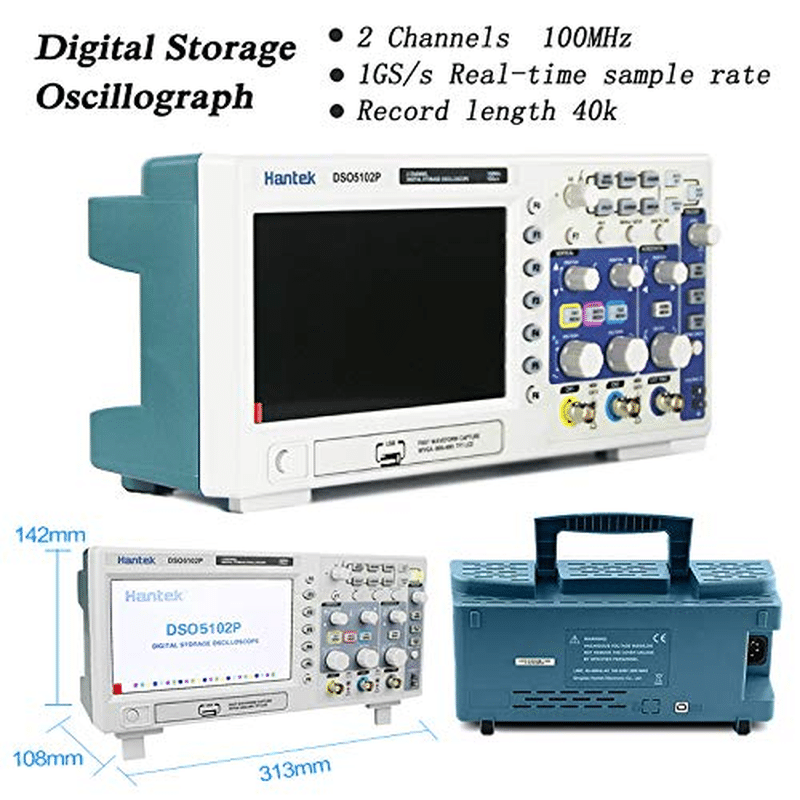

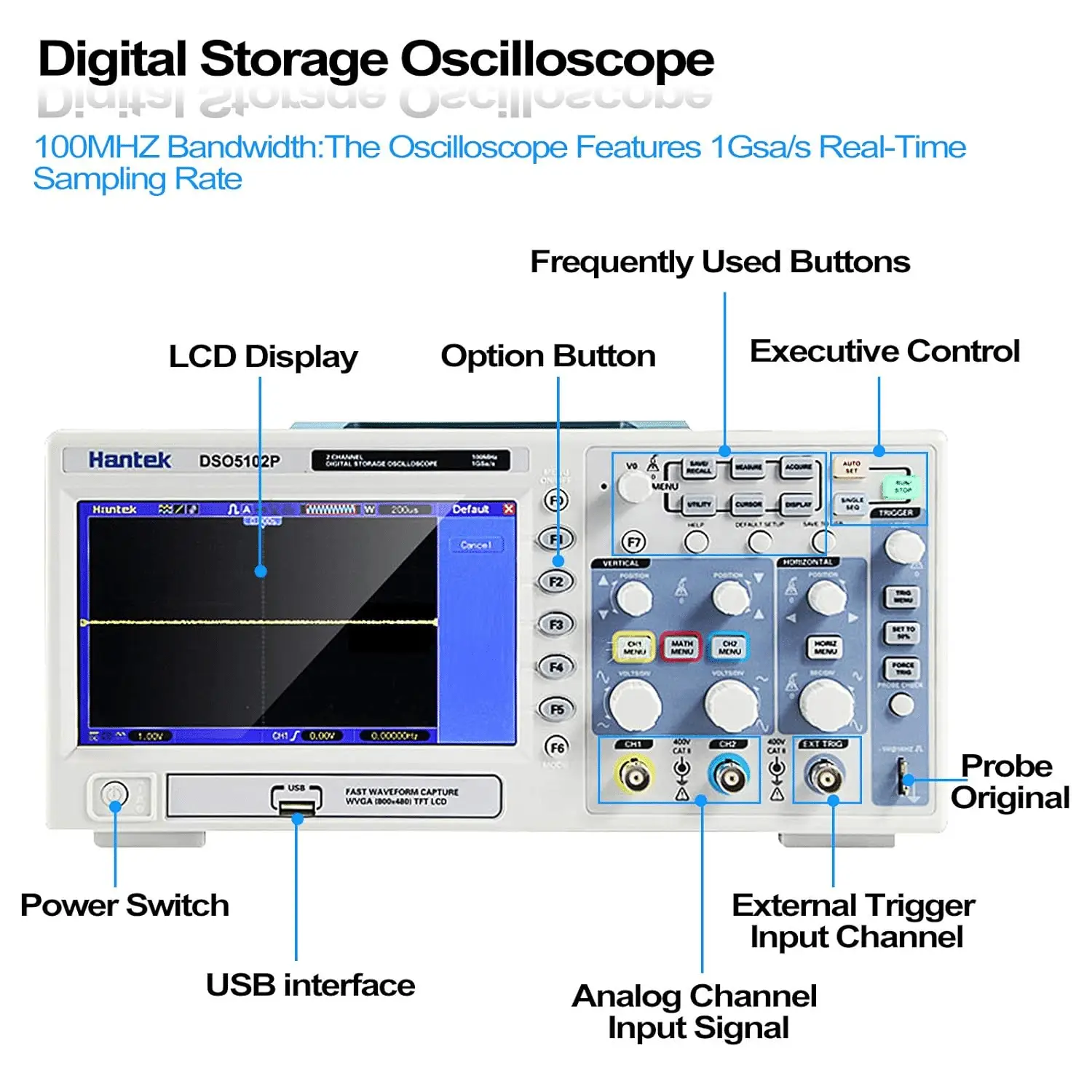

Hantek DSO5102P Oscilloscopio con Memoria Digitale USB a 2 canali 100MHz campionamento in tempo reale 1GSa/s
Caratteristiche:
- Larghezza di banda 200/100/70 MHz
- Frequenza di campionamento in tempo reale 1GSa/s
- Ampio display a colori (7,0 pollici), WVGA (800 x 480)
- Lunghezza di registrazione fino a 40K
- Modalità trigger: edge/ampiezza impulso/linea selezionabile video/slop/overtime ecc.
- Connettività host e dispositivo USB, standard

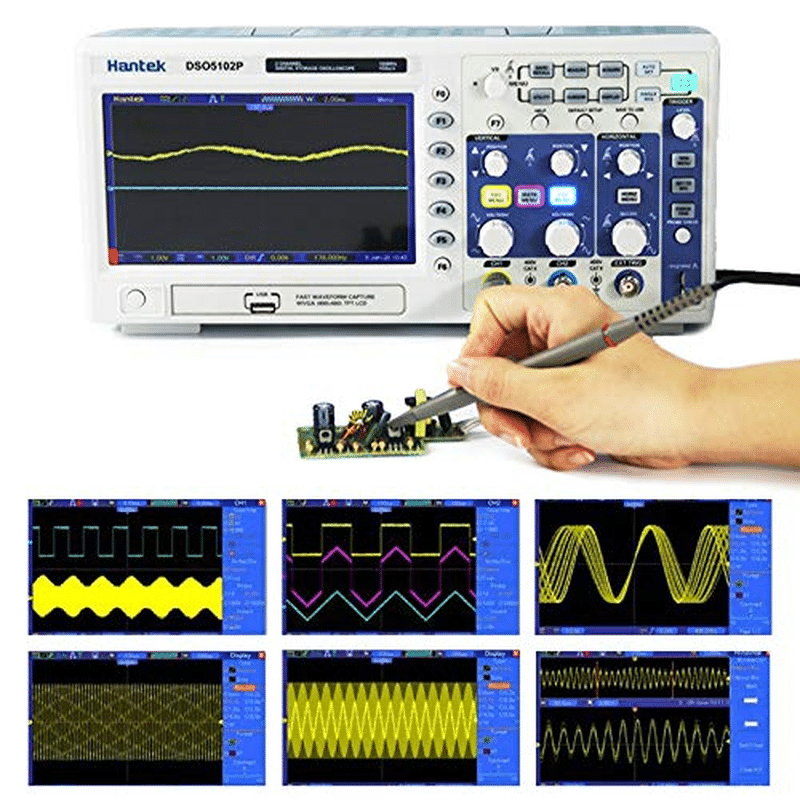

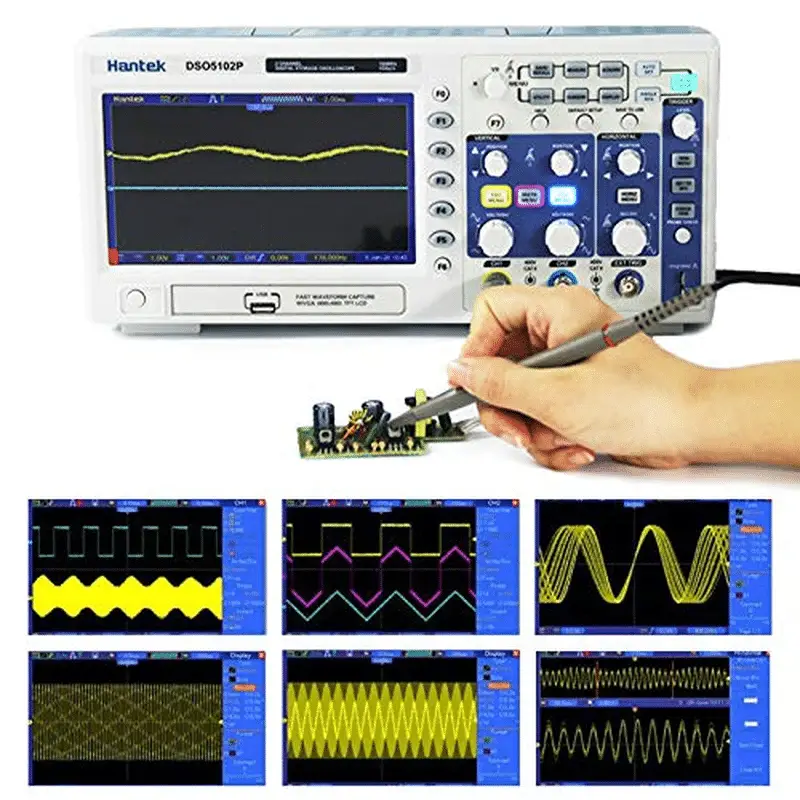

- Molteplici misurazioni automatiche
- Quattro funzioni matematiche, incluso lo standard FFT
- Fornisce il software per l’analisi in tempo reale del PC
-
Modello DSO5102P Acquisizione Frequenza di campionamento Campione in tempo reale: 1GS/s Modalità di acquisizione Normale Solo dati normali Rilevamento picco Cattura glith ad alta frequenza e casuale Media Wavefom Media, selezionabile 4,8,16,32,64,128 Ingressi Ingressi Accoppiamento CA, CC, GND Impedenza degli ingressi 1MΩ±2%‖20pF±3pF Attenuazione della sonda 1X, 10X Fattore di attenuazione della sonda supportato 1X, 10X, 100X, 1000X Tensione di ingresso massima CAT I e CAT II: 300VRMS (10×), categoria di installazione;
CAT III: 150VRMS (1×);
Categoria di installazione II: declassamento a 20 dB/decade oltre 100 kHz a 13 V CA di picco a 3 MHz* e oltre. Per le forme d’onda non sinusoidali, il valore di picco deve essere inferiore a 450 V. L’escursione sopra i 300 V dovrebbe avere una durata inferiore a 100 ms. Il livello del segnale RMS, inclusi tutti i componenti CC rimossi attraverso l’accoppiamento CA, deve essere limitato a 300 V. Se questi valori vengono superati, possono verificarsi danni all’oscilloscopio.Sistema orizzontale Intervallo frequenza di campionamento 500 MS/s-1GS/s Interpolazione della forma d’onda (peccato x)/x Lunghezza record 40K Intervallo SEC/DIV da 4ns/div a 40s/div Frequenza di campionamento e
precisione del tempo di ritardo±50 ppm (in qualsiasi intervallo di tempo ≥1 ms) Intervallo di posizione da 20ns/div a 80us/div; (-8div xs/div) a 40 ms;
da 200us/div a 40s/div; (-8div xs/div) a 400sPrecisione della misurazione del tempo
(larghezza di banda completa)Scatto singolo, modalità normale: ± (1 intervallo di campionamento +100 ppm × lettura + 0,6 ns);
> 16 medie: ± (1 intervallo di campionamento + 100 ppm × lettura + 0,4 ns);
Intervallo di campionamento = s/div ÷ 200Sistema verticale Risoluzione verticale Risoluzione a 8 bit, tutti i canali campionati contemporaneamente Intervallo di posizione da 2mV/div a 10V/div Larghezza di banda 100MHz Tempo di salita a BNC (tipico) 3,5 ns Larghezza di banda analogica in modalità Normale e Media a BNC o con sonda, DC Coupled da 2 mV/div a 20 mV/div, ±400 mV; da 50 mV/div a 200 mV/ div, ±2 V
da 500 mV/div a 2 V/div, ±40 V; 5V/div, ±50VMatematica +, -, *, /, FFT FFT Windows: Hanning, Flatop, rettangolare, Bartlett, Blackman;
1024 punto campioneLimite di banda 20MHz Risposta in bassa frequenza (-3 dB) ≤10Hz su BNC Precisione del guadagno CC ±3% per la modalità di acquisizione Normale o Media, da 5 V/div a 10 mV/div;
±4% per la modalità di acquisizione Normale o Media, da 5mV/div a 2mV/divPrecisione della misurazione CC,
modalità di acquisizione mediaQuando lo spostamento verticale è zero e N ≥16:± (3% × lettura + 0,1div + 1mV) viene selezionato solo 10mV/div o superiore;
Quando lo spostamento verticale non è zero e N≥16: ± [3% × (lettura + posizione verticale) + 1% della posizione verticale + 0.2div]; Aggiungere 2 mV per impostazioni da 2 mV/div a 200 mV/div; aggiungere 50mV per impostazioni da 200mV/div a 5V/divRipetibilità della misura in volt,
modalità di acquisizione mediavolt tra due medie qualsiasi di ≥16 forme d’onda acquisite con la stessa configurazione e condizioni ambientali Sistema di innesco Tipi di trigger Edge, Video, Pulse, Slope, Nel tempo, Alternativa Sorgente di attivazione CH1, CH2, EXT, EXT/5, Linea AC Modalità di attivazione Automatico, Normale, Singolo Tipo di accoppiamento CC, CA, Rifiuto rumore, Rifiuto HF, Rifiuto LF Sensibilità trigger
(tipo Edge Trigger)DC(CH1,CH2):
1div da DC a 10MHz; 1.5div da 10MHz a 100MHz; 2div da 100MHz a Full;
CC (EXT):
200 mV da CC a 100 MHz; 350mV da 100MHz a 200MHz;
CC (EXT/5):
1 V da CC a 100 MHz; 1,75 V da 100 MHz a 200 MHz;
AC: Attenua i segnali al di sotto di 10Hz;
Rifiuto HF: attenua i segnali superiori a 80kHz
Rifiuto LF: uguale ai limiti accoppiati CC per frequenze superiori a 150kHz; attenua i segnali sotto i 150kHzIntervallo del livello di trigger CH1/CH2: ±8 divisioni dal centro dello schermo;
EST: ±1,2V;
EST/5:±6VPrecisione del livello di trigger (tipica) La precisione è per segnali con tempi di salita e discesa ≥20ns CH1/CH2: 0,2div × volt/div entro ±4 divisioni dal centro dello schermo;
EXT: ± (6% dell’impostazione + 40mV);
EXT/5: ± (6% dell’impostazione + 200 mV);Imposta il livello al 50% (tipico) Funziona con segnali di ingresso ≥50Hz Trigger video Tipo di attivazione video CH1, CH2: ampiezza da picco a picco di 2 divisioni;
EST: 400mV;
EST/5: 2VFormati di segnale e frequenze di campo, tipo di trigger video Supporta i sistemi di trasmissione NTSC, PAL e SECAM per qualsiasi campo o qualsiasi linea Intervallo di attesa 100ns ~ 10s Trigger di larghezza di impulso Modalità di attivazione della durata dell’impulso Trigger quando (< , >, = o ≠); Impulso positivo o Impulso negativo Punto di attivazione della larghezza dell’impulso Uguale: l’oscilloscopio esegue il trigger quando il fronte di discesa dell’impulso incrocia il livello di trigger.
Diverso da: se l’impulso è più stretto dell’ampiezza specificata, il punto di trigger è il fronte di discesa. In caso contrario, l’oscilloscopio esegue il trigger quando un impulso continua più a lungo del tempo specificato come Durata impulso.
Minore di: il punto di trigger è il bordo di discesa.
Maggiore di (chiamato anche trigger straordinario): l’oscilloscopio esegue il trigger quando un impulso continua più a lungo del tempo specificato come Durata impulsoIntervallo di ampiezza dell’impulso 20ns ~ 10s Innesco di pendenza Modalità di attivazione della pendenza Trigger quando (< , > , = o ≠); Pendenza positiva o Pendenza negativa Punto di innesco della pendenza Uguale: l’oscilloscopio esegue il trigger quando la pendenza della forma d’onda è uguale alla pendenza impostata.
Non uguale: l’oscilloscopio esegue il trigger quando la pendenza della forma d’onda non è uguale alla pendenza impostata.
Minore di: l’oscilloscopio esegue il trigger quando la pendenza della forma d’onda è inferiore alla pendenza impostata.
Maggiore di: l’oscilloscopio esegue il trigger quando la pendenza della forma d’onda è maggiore della pendenza impostata.Intervallo di tempo 20ns ~ 10s Trigger straordinario Modalità nel tempo Fronte di salita o fronte di discesa Intervallo di tempo 20ns ~ 10s Innesco alternativo Trigger su CH1 Trigger interno: bordo, ampiezza dell’impulso, video, pendenza Trigger su CH2 Trigger interno: bordo, ampiezza dell’impulso, video, pendenza Contatore di frequenza di trigger Risoluzione di lettura 6 cifre Precisione (tipica) ±30ppm (compresi tutti gli errori di frequenza di riferimento e ±1 errori di conteggio) Intervallo di frequenze AC accoppiato, da 4Hz minimo alla larghezza di banda nominale Sorgente del segnale Modalità Pulse Width o Edge Trigger: tutte le sorgenti di trigger disponibili
Il contatore di frequenza misura la sorgente di trigger in ogni momento, anche quando l’acquisizione dell’oscilloscopio viene messa in pausa a causa di cambiamenti nello stato della corsa o quando l’acquisizione di un singolo evento è stata completata.
Modalità Trigger ampiezza impulso: l’oscilloscopio conta gli impulsi significativi all’interno della finestra di misurazione 1s che si qualificano come eventi attivabili, come gli impulsi stretti in un treno di impulsi PWM se impostato sulla modalità < e l’ampiezza è impostata su un tempo relativamente breve.
Modalità Edge Trigger: l’oscilloscopio conta tutti i fronti con polarità sufficiente e corretta.
Modalità Trigger video: il frequenzimetro non funziona.Misurare Misura del cursore Differenza di tensione tra i cursori:△V
Differenza di tempo tra i cursori:â–³T
​​Reciproco di△T in Hertz (1/ΔT)Auto Measuerment Frequenza, Periodo, Media, Pk-Pk, RMS ciclico, Minimo, Massimo, Tempo di salita, Tempo di discesa, +Ampiezza impulso, -Ampiezza impulso, Ritardo1-2Rise, Ritardo1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF Schermo Tipo di visualizzazione TFT a colori da 7 pollici 64K (cristalli liquidi diagonali) Risoluzione dello schermo 800 orizzontali per 480 pixel verticali Visualizza il contrasto Regolabile (16 marce) con la barra di avanzamento Uscita compensatore sonda Tensione di uscita (tipica) Circa 5Vpp su carico ≥1MΩ Frequenza (tipica) 1kHz Alimentazione elettrica Tensione di alimentazione 100-120VACRMS(±10%), da 45Hz a 440Hz, CATⅡ
120-240VACRMS(±10%), da 45Hz a 66Hz, CATⅡConsumo di energia <30W Fusibile 2A, classificazione T, 250V Ambientale Temperatura In funzione: da 32℉ a 122℉ (da 0℃ a 50℃);
Non operativo: da -40 ℉ a 159,8 ℉ (da -40 ℃ a +71 ℃)Metodo di raffreddamento Convezione Umidità +104℉o inferiore (+40℃o inferiore): ≤90% di umidità relativa;
Da 106 ℉ a 122 ℉ (+ 41 ℃ a 50 ℃): ≤60% di umidità relativaAltitudine Operativo: sotto i 3.000 m (10.000 piedi);

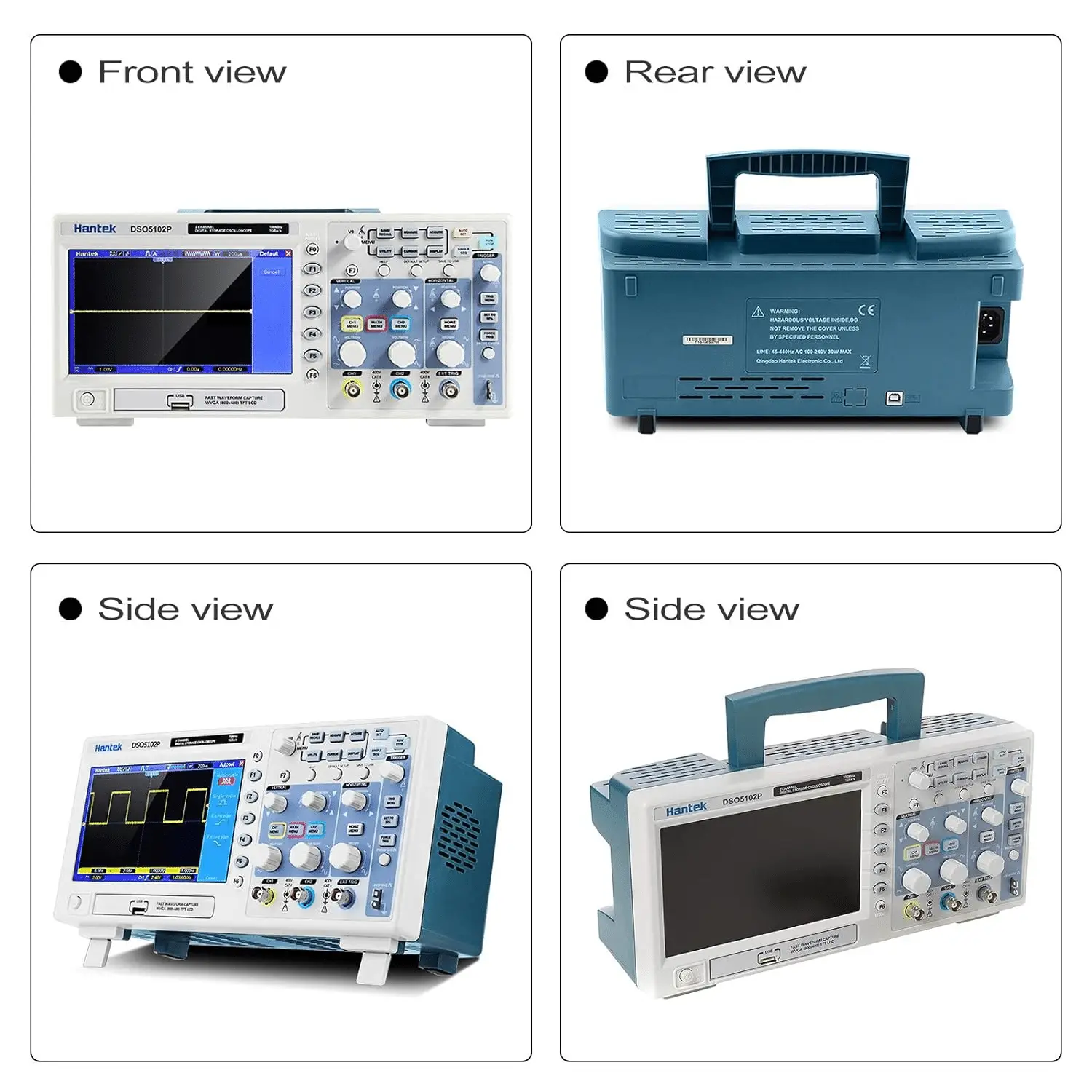

Non operativo: inferiore a 15.000 m (50.000 piedi)Meccanico Taglia Lunghezza 385mm, Larghezza 200mm, Altezza 245mm Peso 3,5 kg (con imballaggio); 2,08 kg (senza imballaggio)
