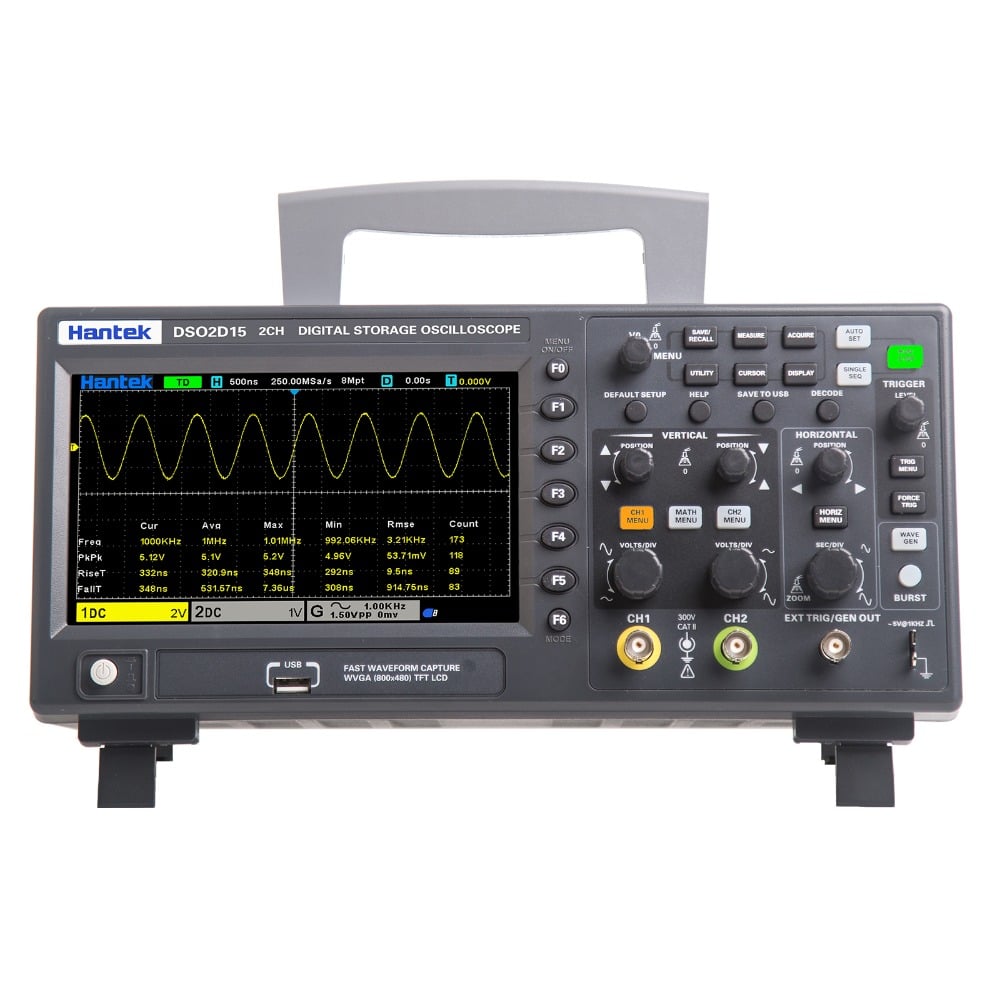

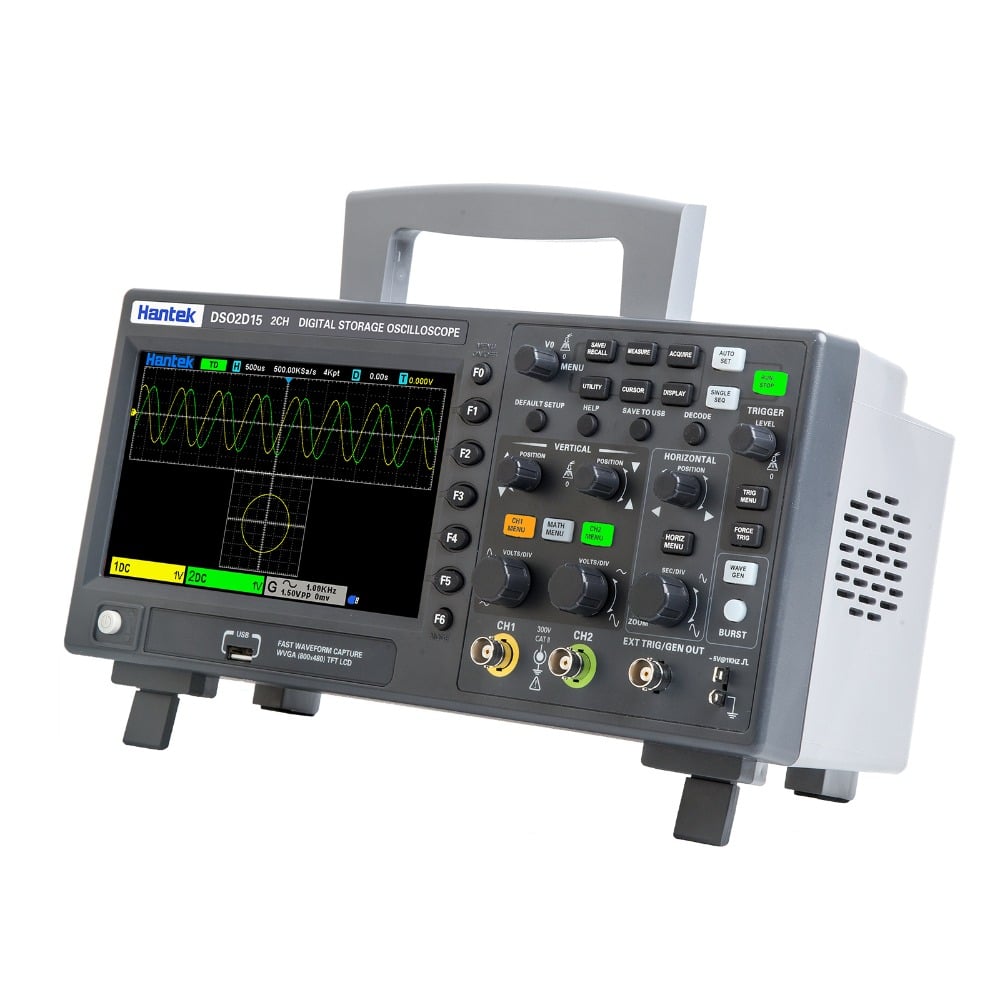

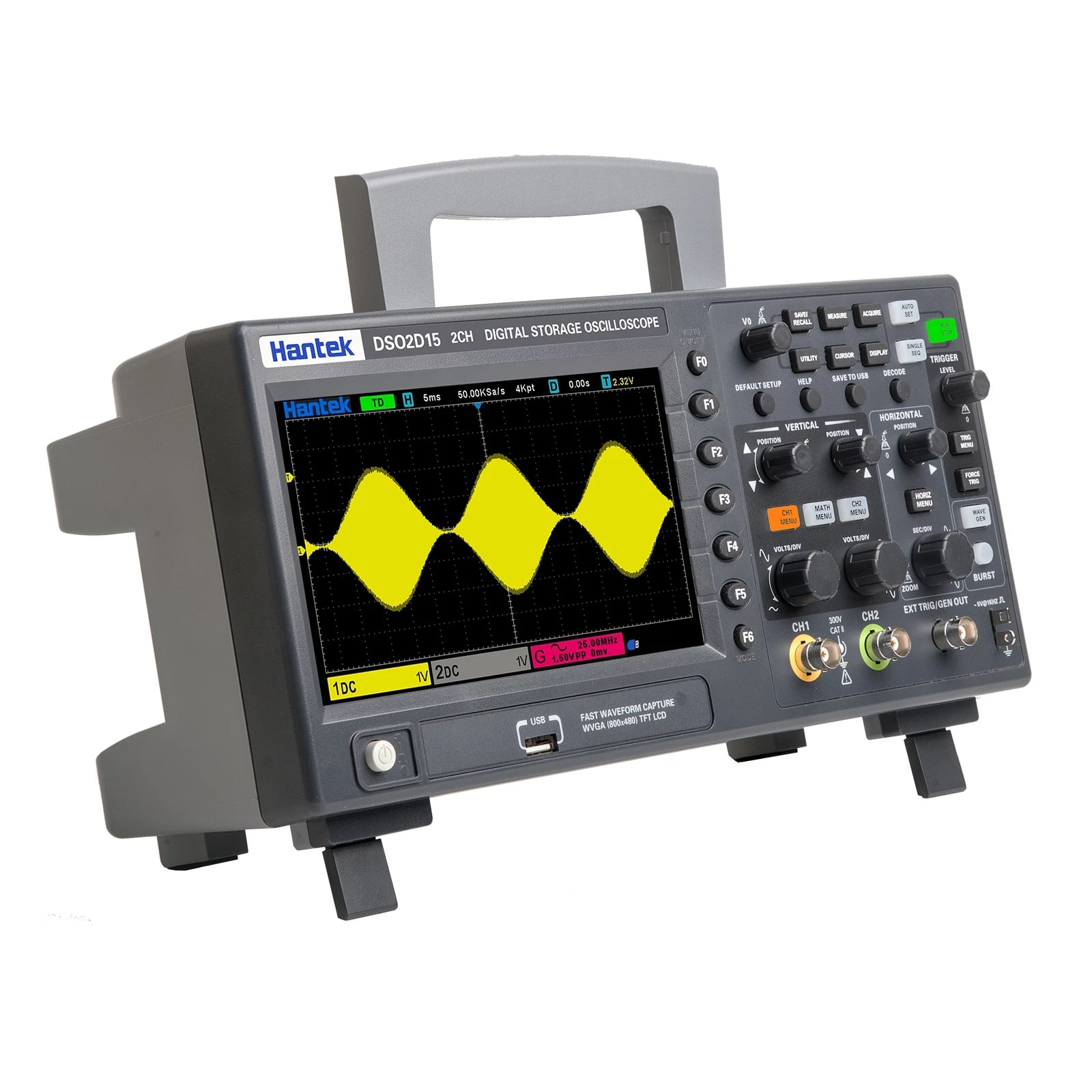

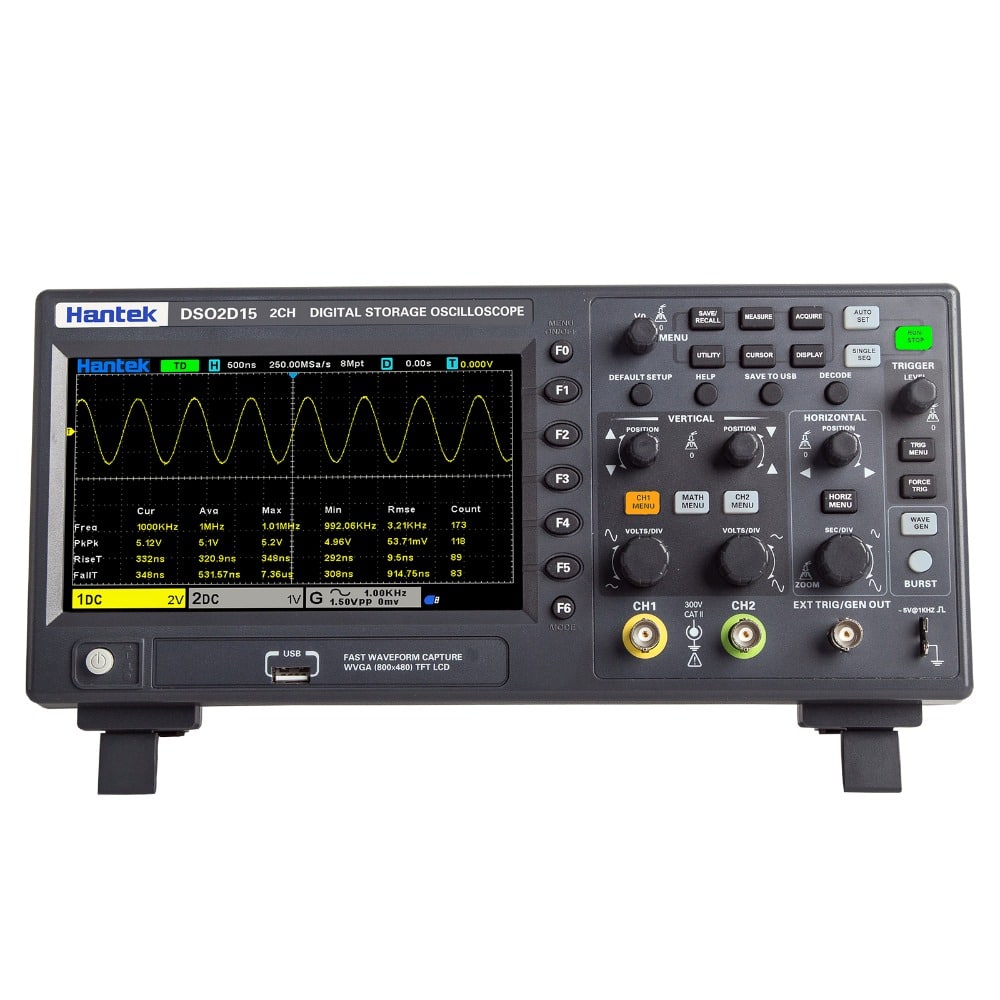

Hantek DSO2D15 Oscilloscopio Digitale da Tavolo 2CH + AFG, 150MHz, 1GSa/s, con Generatore di Segnali

In offerta!

Hantek DSO2D15 Oscilloscopio Digitale da Tavolo 2CH + AFG, 150MHz, 1GSa/s, con Generatore di Segnali

283.01 IVA Inclusa

Affrettati la promozione scade!

Disponibile

✅ Garanzia 2 Anni   ✅ Prodotto Fatturabile   ✅ Controllo Qualità   ✅ Pagamenti Sicuri

Ricevilo entro il 4 Marzo e 19 Marzo
EAN: 8670000975121 COD: 1974123 Categoria: Tag:

Condividi Prodotto

Caratteristiche:

1) 2 canali, entrambi controllati rispettivamente da manopole indipendenti;
2) larghezza di banda del canale analogico 150MHZ;
3) frequenza di campionamento in tempo reale di 1 GSa/s;
4) Profondità di memoria 8M;
5) Intervallo verticale 2mV/div ~ 10V/div;
6) Generatore di forme d’onda 1 CH 5MHz incorporato;
7) Risoluzione verticale: 8 bit;
8) Trigger: bordo, larghezza di impulso, video, pendenza, straordinario, finestra, modello, intervallo, ritardo, UART, LIN, CAN, SPI, IIC;

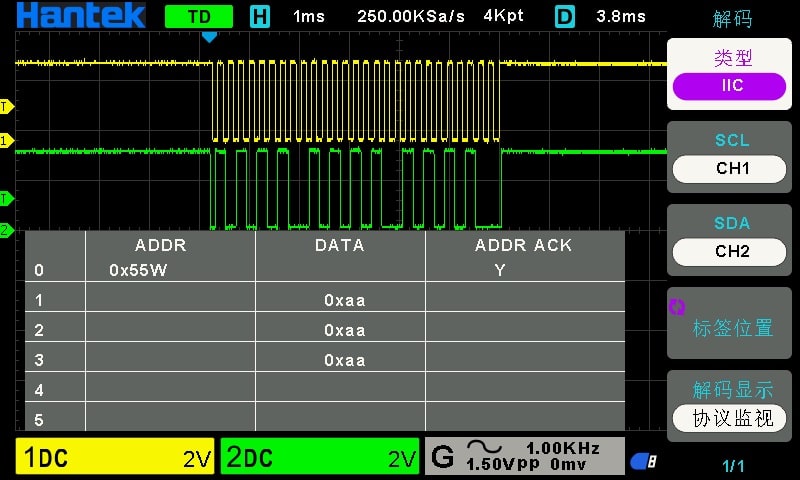

9) CAN decodifica e analisi del protocollo: RS232/UART、I2C、SPI、CAN、LIN
10) Può salvare in più formati di dati, come impostazione, forma d’onda, forma d’onda di riferimento, CSV, immagine;
11) Misuratore di tensione digitale a 5 bit e funzione di indicatore di frequenza hardware a 6 bit;

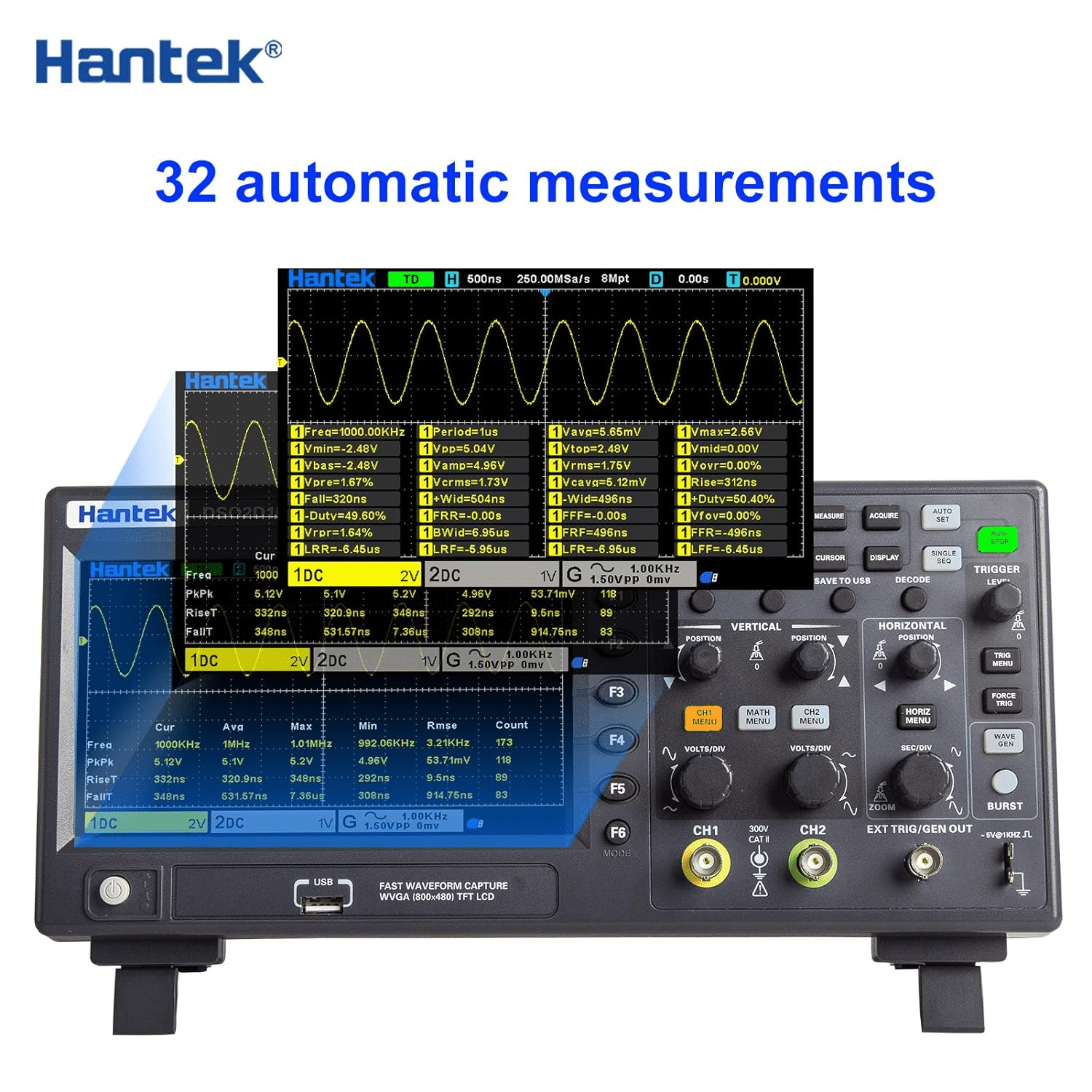

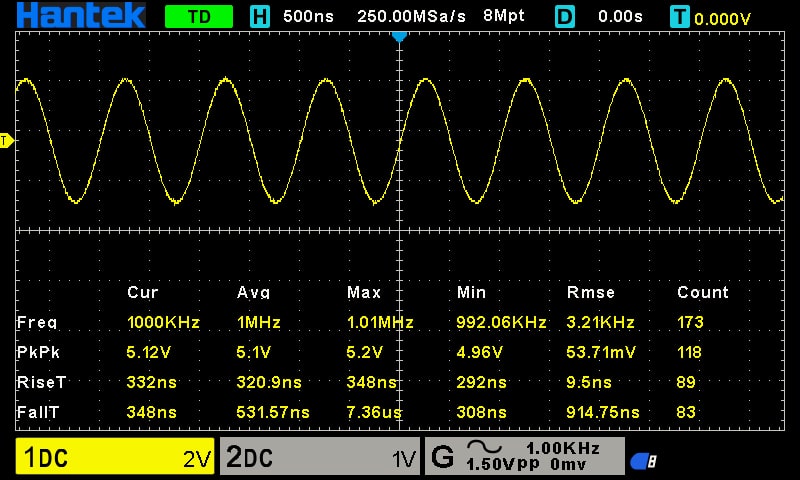

12) 32 tipi di misurazioni automatiche con statistiche, statistiche in tempo reale di massimo, minimo, deviazione standard e così via;

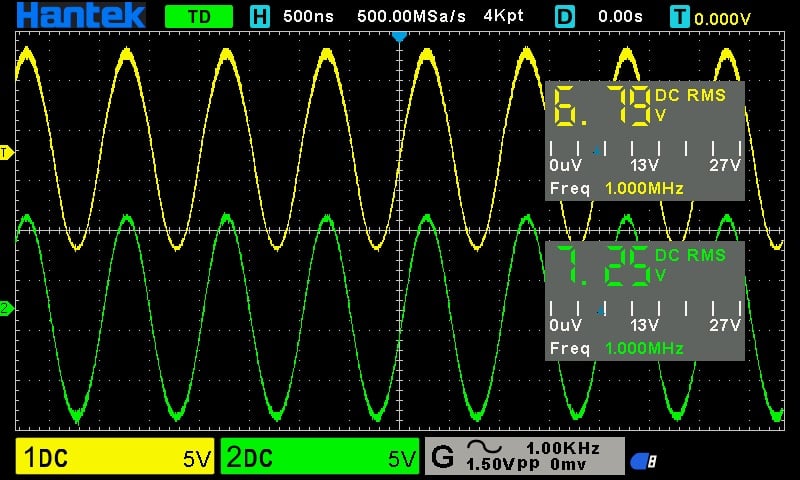

13) 2 set di voltmetro digitale;

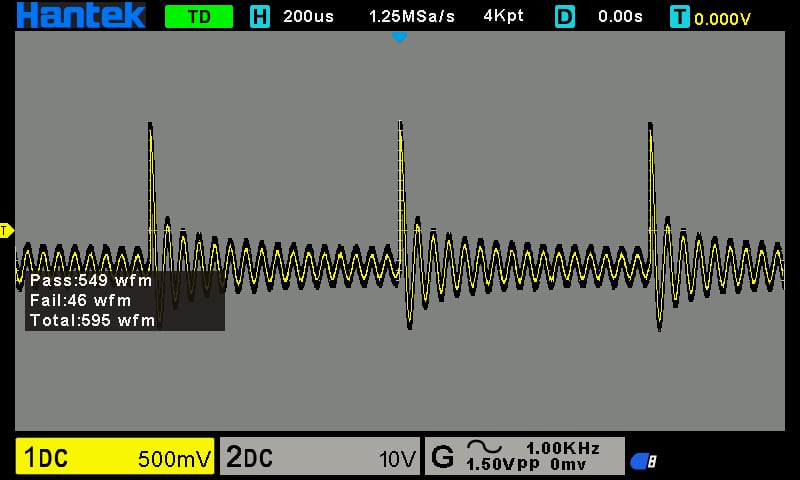

14) Supporta il test della soglia, misurazioni gratuite all’interno dello schermo;
15) Abbondante controllo remoto SCPI;
16) Molte interfacce esterne: host/dispositivo USB.

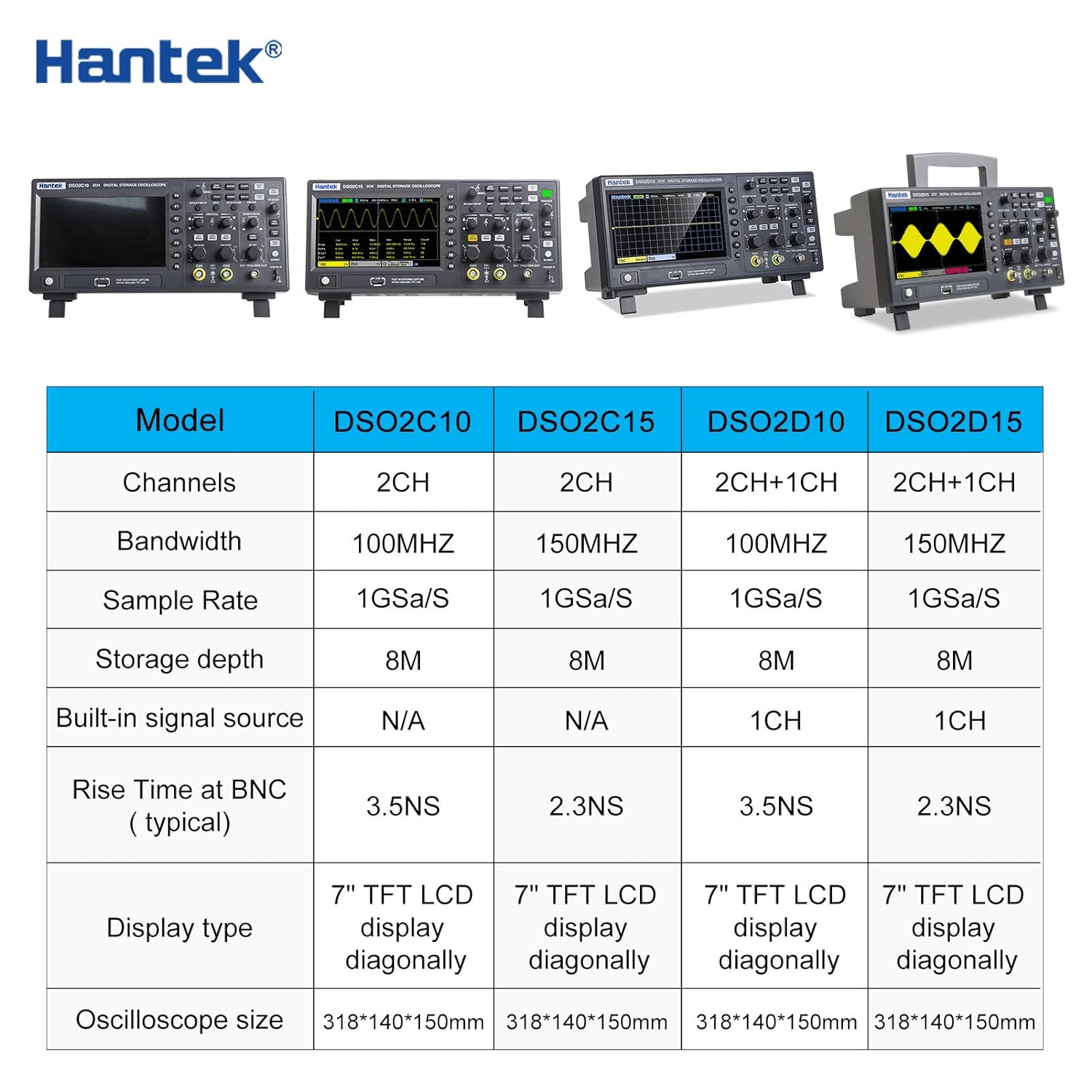

Modello del prodotto ( NOTA: fare clic sul modello per raggiungere il collegamento di acquisto del modello corrispondente ):

Modello Canali Larghezza di banda Frequenza di campionamento Profondità di archiviazione Sorgente del segnale (AWG)
2CH 100MHz 1GSa/S 8 m /
2CH 150MHz 1GSa/S 8 m /
2CH+1CH 100MHz 1GSa/S 8 m 1CH
2CH+1CH 150MHz 1GSa/S 8 m 1CH

Specifiche:

Modello: DSO2D15
Canale: 2 CH+1CH
Larghezza di banda: 150MHz
Frequenza di campionamento: 1GSa/S
Profondità memoria: 8M
AFG: 1CH

Parametri

Modello DSO2D15 DSO2D10 DSO2C15 DSO2C10
Larghezza di banda 150MHz 100MHz 150MHz 100MHz
Canali dell’oscilloscopio 2CH 2CH 2CH 2CH
Generatore di forme d’onda 1CH 1CH
Oscilloscopio
Frequenza di campionamento 1GSa/s (canale singolo) 500MSa/s (due canali)
Acquisizione
Campionamento Dati di esempio
Valore picco-picco Visualizza alta frequenza e sbavature casuali
Media Forma d’onda media, tempi: 4, 8, 16, 32, 64, 128
Alta risoluzione Fino a 12bit
Ingresso
Accoppiamento di ingresso CC, CA, GND
Impedenza di ingresso 1MΩ±2% ‖20pF±3pF
Fattore di attenuazione della sonda 1X, 10X, 100X, 1000X
Classi di tensione 300 V CAT II
Tensione di ingresso massima 300 VRMS (10X)
Orizzontale
Interpolazione della forma d’onda (peccato x)/x
Lunghezza massima del record Singolo canale massimo 8M
Due canali massimo 4M
Intervallo di scala orizzontale 2ns/div~100s/div 1, 2, 5 passo dopo passo

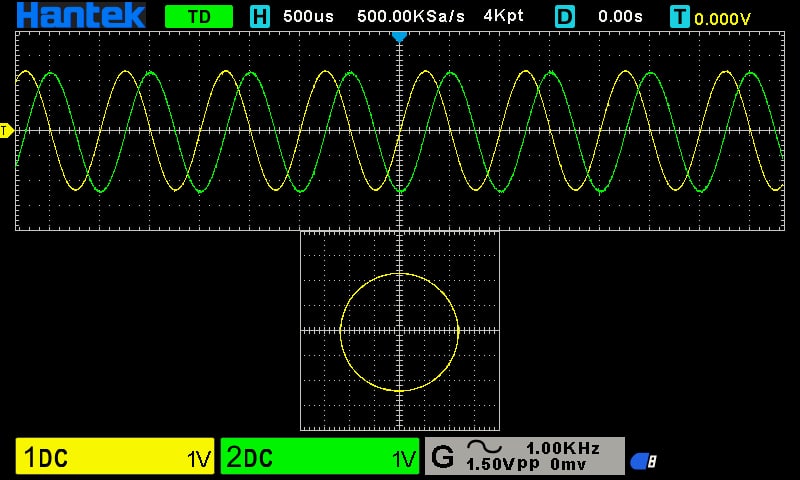

Modalità base tempi YT, XY, Rotolo
Zero offset ±0,5 div × marcia base dei tempi minima
Frequenza di campionamento e precisione del tempo di ritardo ±25ppm
Orologio alla deriva ≤±5 ppm/anno
Incremento della precisione della misurazione del tempo singolo, modalità ”acquisizione”
(larghezza di banda completa) ±(1 intervallo campione+100ppm×lettura+0,6ns)
>16 volte la media
±(1 intervallo campione+100ppm×lettura+0.4ns)
Intervallo di campionamento=sec/div÷200
Frequenza di campionamento e precisione del tempo di ritardo ±50ppm(a qualsiasi intervallo maggiore di 1ms)
Verticale
Modello DSO2D15 DSO2D10 DSO2C15 DSO2C10
Larghezza di banda 150MHz 100MHz 150MHz 100MHz
Tempo di salita in posizione BNC (tipico) 2.3ns 3,5 ns 2.3ns 3,5 ns
Risoluzione verticale Risoluzione a 8 bit, ciascun canale campiona simultaneamente
Sensibilità verticale da 2mV/div a 10V/div
Gamma di offset da 2 mV/div a 20 mV/div, ±100 mV; da 50 mV/div a 200 mV/div, ±1 V;
da 500 mV/div a 2 V/div, ±10 V; Da 5V/div a 10V/div, ±50V
Operazione matematica +, -, ×, ÷, FFT

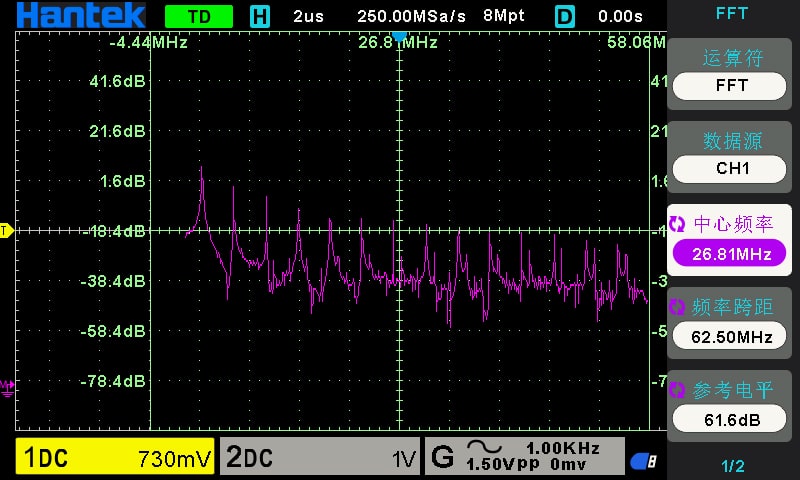

FFT Finestra: rettangolare, Hanning, Hamming, Brackman, Bartlett, finestra superiore piatta
Limite di banda 20MHz
Risposta dei bassi (-3 dB) In posizione BNC ≤ 10Hz
Precisione del guadagno verticale In modalità di acquisizione ”normale” o ”media”, la precisione da 10 V/div a 10 mV/div è ±3%;
In modalità di acquisizione ”normale” o ”media”, la precisione da 5mV/div a 2mV/div è ±4%
Precisione degli offset DC ±0.1 div±2 mV±1% valore offset
Ripetibilità della misura di tensione, modalità di acquisizione media Nella stessa impostazione e ambiente, vengono campionate ≥16 forme d’onda, △V di due medie qualsiasi: ±(3%×valore+ 0,05 div)
Nota: larghezza di banda ridotta a 6 MHz quando si utilizza una sonda 1X
Grilletto
Tipo di innesco Bordo, Larghezza impulso, Video, Pendenza, Straordinario, Finestra, Modello, Intervallo, Ritardo, UART, LIN, CAN, SPI, IIC
Intervallo del livello di trigger ±5 divisioni dal centro dello schermo
Modalità di attivazione Auto, generale, singolo
Livello CH1~CH2 ±4 divisioni dal centro dello schermo
EST 0~3,3 V
Intervallo di attesa 8ns~10s
Precisione del livello di trigger CH1~CH2 0,2 div×volt/div entro ±4 divisioni dal centro dello schermo
EST ±(Valore impostato× 6%+40mV)
Trigger sul bordo Pendenza Fronte di salita, fronte di discesa, fronte di salita o di discesa
Sorgente del segnale CH1, CH2, EST
Trigger della larghezza dell’impulso Polarità Polarità positiva, polarità negativa
Condizione (quando) , !=, =
Sorgente del segnale CH1~CH2,
Intervallo di ampiezza dell’impulso 8ns ~ 10s
Precisione 8ns
Innesco video Norma del segnale NTS, PAL
Sorgente del segnale CH1~CH2
Sincronizzazione Riga di scansione, numero di riga, campo dispari, campo pari, tutti i campi
Innesco della pendenza Pendenza alzarsi, cadere
Condizione (quando) , !=, =
Sorgente del segnale CH1 ~ CH2
Intervallo di tempo 8ns ~ 10s
Precisione 8ns
Innesco straordinario Sorgente del segnale CH1~CH2,
Polarità Polarità positiva, polarità negativa
Intervallo di tempo 8ns ~ 10s
Precisione 8ns
Trigger della finestra Sorgente del segnale CH1~CH2
Innesco del modello Modello 0: livello basso; 1: alto livello; X: ignora
Livello (sorgente del segnale) CH1~CH2
Innesco a intervalli Pendenza alzarsi, cadere
Condizione (quando) , !=, =
Sorgente del segnale CH1~CH2
Intervallo di tempo 8ns ~ 10s
Precisione 8ns
Innesco ritardato Polarità Polarità positiva, polarità negativa
Condizione (quando) , !=, =
Sorgente del segnale CH1~CH2
Intervallo di tempo 8ns ~ 10s
Precisione 8ns
Innesco dell’UART Condizione (quando) start, stop, dati, controllo pari-dispari, errore di ricezione
Sorgente del segnale (RX/TX) CH1~CH2
Formato dei dati Esadecimale (esadecimale)
Lunghezza dei dati 1 byte
Larghezza bit di dati 5bit, 6bit, 7bit, 8bit
Controllo pari-dispari nessuno, dispari, pari
Livello gratuito alto, basso
Velocità di trasmissione (opzionale) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Velocità di trasmissione (definita dall’utente) 300bit/s~334000bit/s
trigger LIN Condizione (quando) Campo intervallo, campo sincronizzazione, campo ID, errore di sincronizzazione, identificatore, ID e dati
Sorgente del segnale CH1~CH2
Formato dei dati Esadecimale (esadecimale)
Velocità di trasmissione (opzionale) 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Velocità di trasmissione (definita dall’utente) 300bit/s~334000bit/s
PUÒ innescare Condizione (quando) Bit di avvio, ID frame remoto, ID frame dati, ID frame, dati frame remoto, dati frame dati, frame errato, tutti gli errori, errore di risposta, frame sovraccarico
Sorgente del segnale CH1~CH2
Formato dei dati Esadecimale (esadecimale)
Velocità di trasmissione (opzionale) 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Velocità di trasmissione (definita dall’utente) 5kbit/s~1Mbit/s
Innesco SPI Sorgente del segnale CH1~CH2
Formato dei dati Esadecimale (esadecimale)
Larghezza bit di dati 4, 8, 16, 24, 32
Innesco dell’IIC Sorgente del segnale (SDA/SCL) CH1~CH2
Formato dei dati Esadecimale (esadecimale)
Indice dei dati 0~7
Opportunità (condizione) Bit di start, bit di stop, nessuna risposta, indirizzo, dati, riavvio
Misurazione
Cursore Differenza di tensione tra i cursori △V
Differenza di tempo tra i cursori △T
Reciproco di △T, in Hertz (1/△T)
Misurazione automatica
frequenza, periodo, media, picco-picco, RMS, minimo, mixmum, tempo di salita, tempo di discesa, + ampiezza, – ampiezza, base, superiore, medio, ampiezza, overshoot, preshoot, differenza di fase del fronte di salita, fase del fronte di discesa differenza, + servizio, – servizio, media periodo, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
DVM Fonte di dati CH1, CH2
Tipo di misura Valore effettivo CC
Valore effettivo CA
CC
Frequenzimetro frequenzimetro hardware a 6 bit

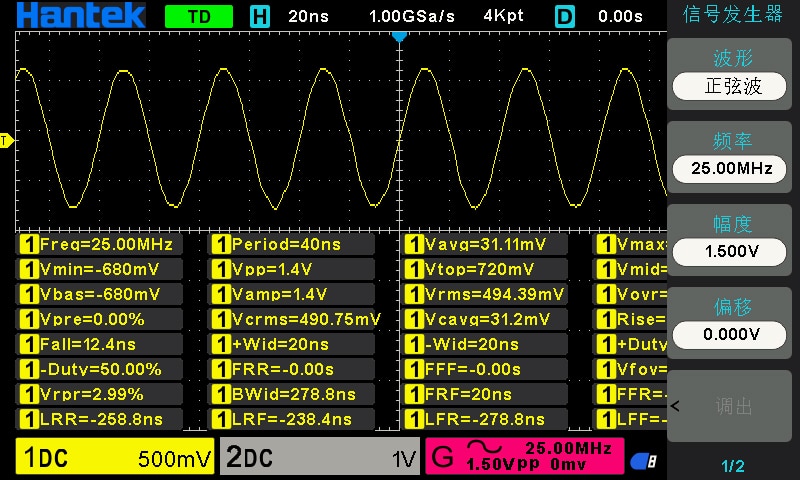

Generatore di forme d’onda arbitrarie
Canale 1
Frequenza di campionamento 200MSa/sec
Risoluzione verticale 12 bit
Frequenza massima 25MHz
Forme d’onda standard sin、quadrato, pulsato, triangolare, onda campionaria, indice, rumore
Forma d’onda arbitraria Arb1, Arb2, Arb3, Arb4
Peccato Intervallo di frequenze 0,1Hz~25MHz
Quadrato/impulso Intervallo di frequenze 0,1Hz~10MHz
Onda triangolare Intervallo di frequenze 0,1Hz~1MHz
Onda di campionamento Intervallo di frequenze 0,1Hz~1MHz
Indice Intervallo di frequenze 0,1Hz~5MHz
Rumore
Lavoro1 Intervallo di frequenze da 0,1 Hz a 10 MHz
Arb2 Intervallo di frequenze da 0,1 Hz a 10 MHz
Arb3 Intervallo di frequenze da 0,1 Hz a 10 MHz
Arb4 Intervallo di frequenze da 0,1 Hz a 10 MHz
Lunghezza della forma d’onda 8 SA
Frequenza Precisione 100 ppm (10 kHz)
Risoluzione 0,1 Hz o 4 bit, prendi quello maggiore
Ampiezza Intervallo di uscita 10mV~7Vp-p (alta impedenza)
5mV~3.5Vp-p (50Ω)
offset CC Allineare ±3,5 V, alta impedenza
±1,75 V, 50 Ω
Risoluzione 100 μV o 3 bit, prendi quello maggiore
Precisione 2% (1 kHz)
Impedenza di uscita 50 Ω
Specifiche generali
Schermo Tipo di visualizzazione Schermo a cristalli liquidi TFT diagonale da 7”
Risoluzione dello schermo 800 (orizzontale)*480 (verticale) pixel
Visualizza il colore 16 milioni di colori (colore reale a 24 bit)
Tempo di persistenza minimo, 1 s, 5 s, 10 s, 30S, infinito
Tipo di visualizzazione punto, vettore
Luminosità del display regolabile
Tipo di griglia regolabile
Luminosità della griglia regolabile
Interfaccia Interfaccia standard Host USB, dispositivo USB
Specifiche generali Uscita compensatore sonda
Tensione di uscita, tipica circa 2Vpp ingresso carico ≥1MΩ
Frequenza, tipica 1kHz
Alimentazione elettrica 100-120VACRMS(±10%), da 45Hz a 440Hz, CATⅡ
120-240VACRMS(±10%), da 45Hz a 66Hz, CATⅡ
Consumo di energia <30W
Fusibile T, 3.15A, 250V, 5x20mm
Temperatura di esercizio 0~50 °C (32~122 °F)
Temperatura di conservazione -40~+71 °C (-40~159,8 °F)
Umidità ≤+104℉(≤+40°C): ≤90% di umidità relativa
106℉~122℉ (+41°C ~50°C): ≤60% di umidità relativa
Altitudine Operativo e non operativo 3.000 m (10.000 piedi)
Shock meccanico Vibrazione casuale 0,31 g RMS da 50Hz a 500Hz,
10 minuti su ciascun asse
Non operativo 2,46 g RMS da 5 Hz a 500 Hz,
10 minuti su ciascun asse
Operativo 50g, 11ms, semionda sinusoidale

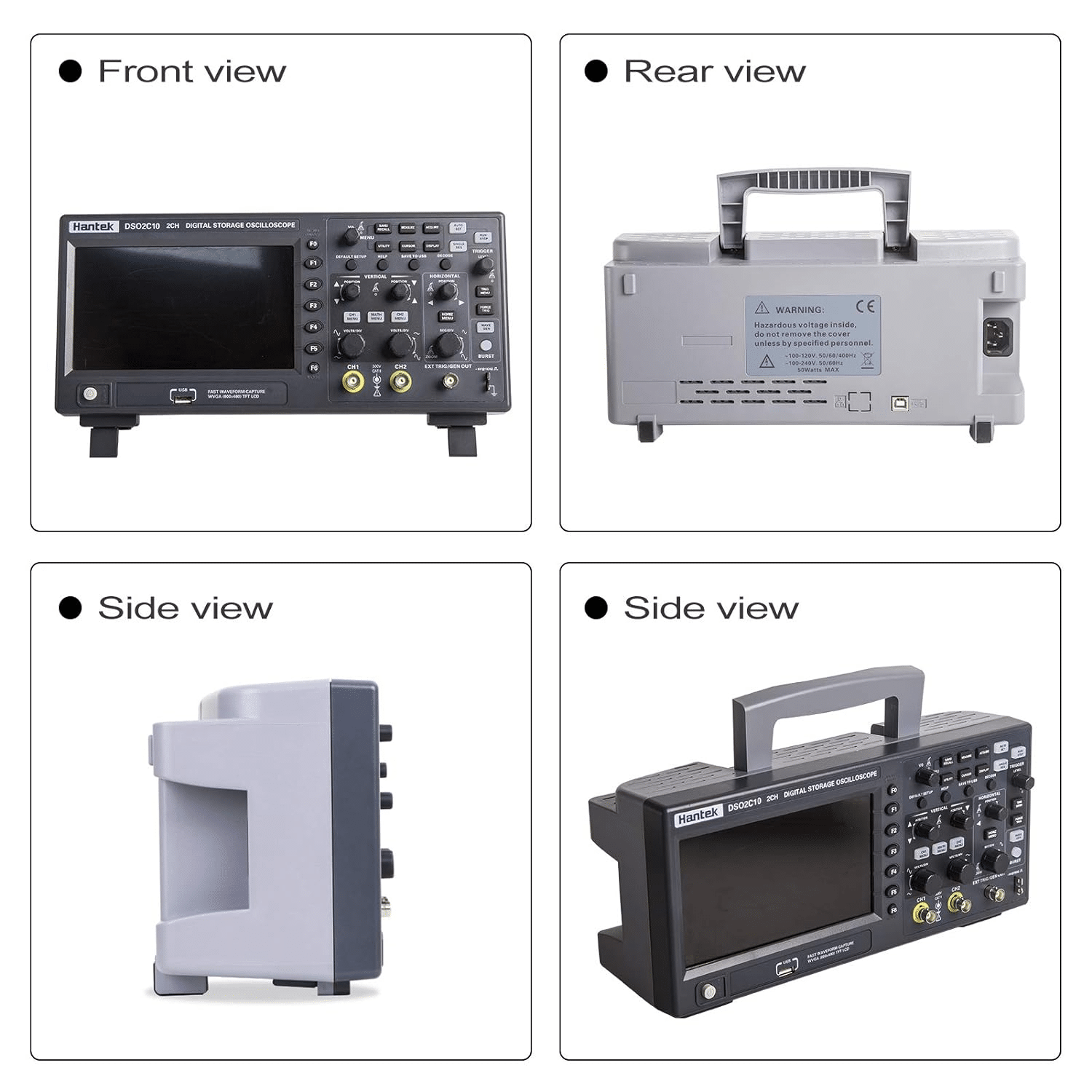

Meccanico Misurare 318 x 140 x 150 mm (lunghezza x larghezza x altezza)
Peso 2900 g

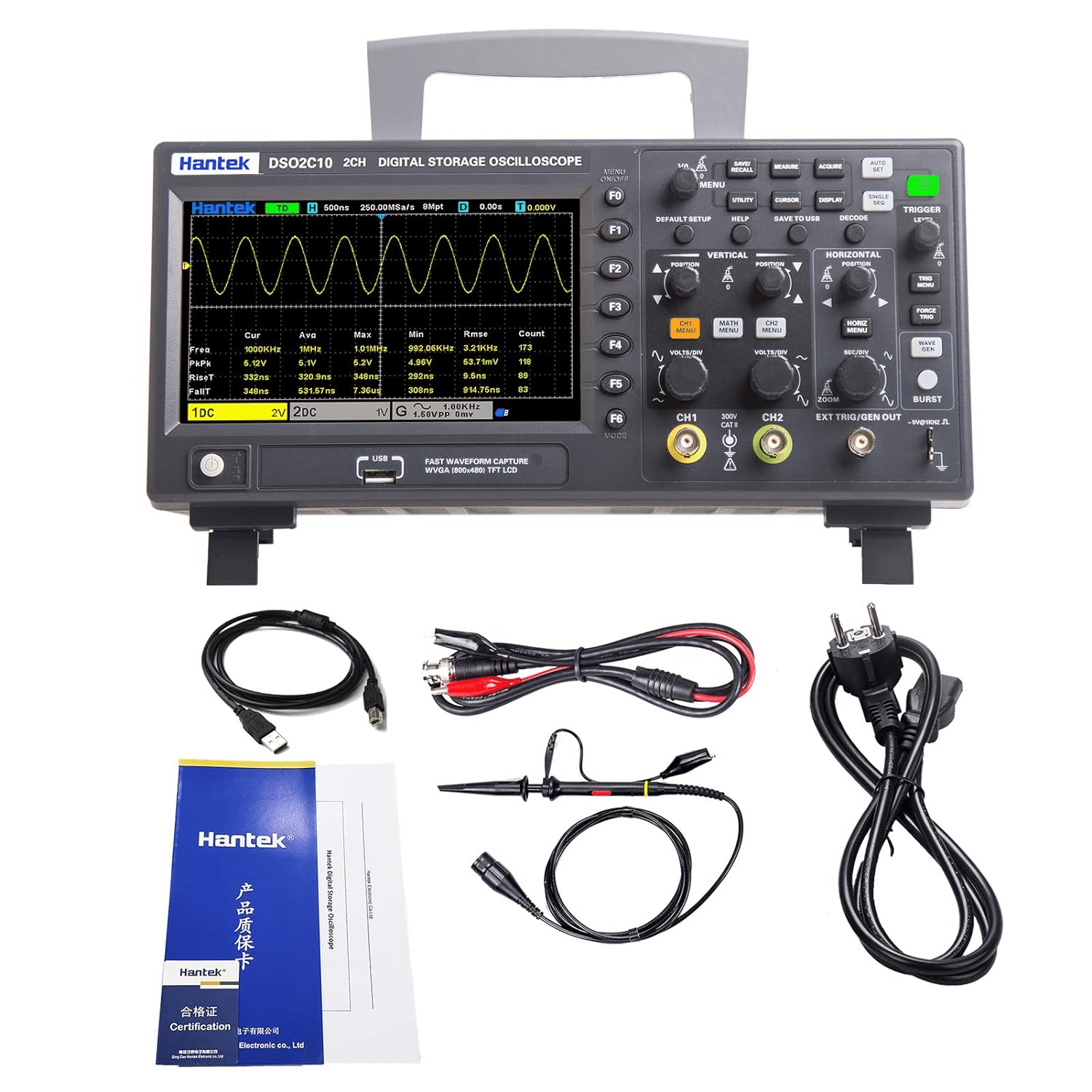

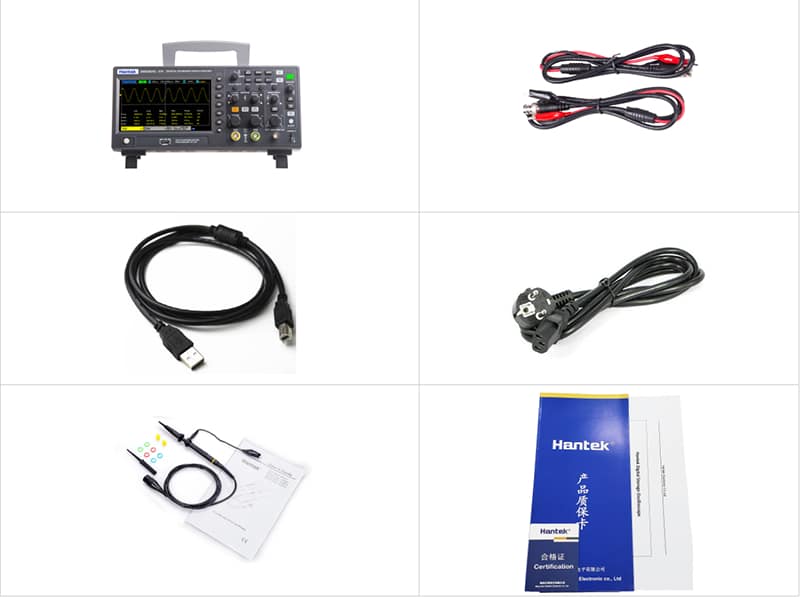

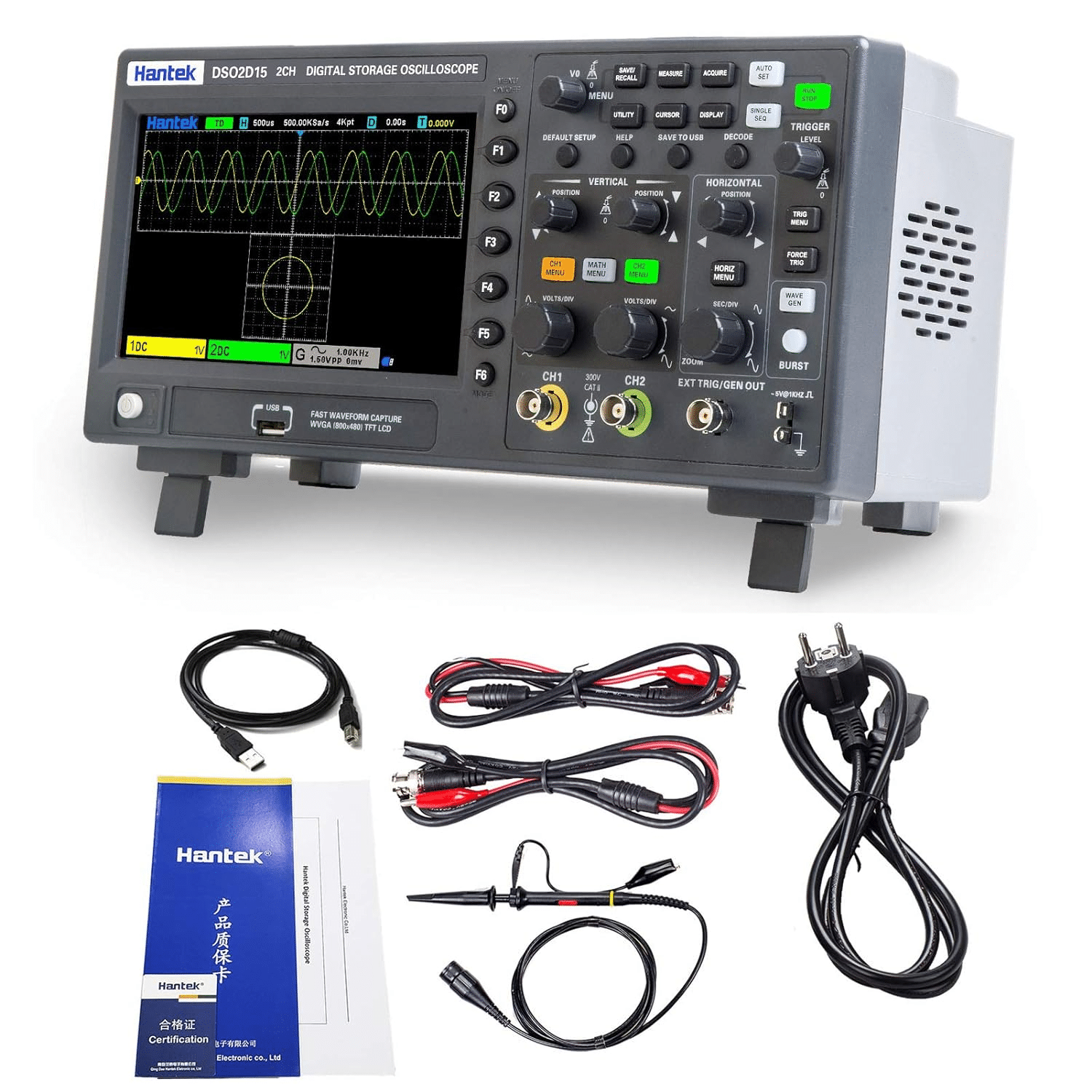

La confezione include:
