Il filtro BPF-2M-1.5K passabanda per VHF 144 – 148 MHz di Antennas Amplifiers è progettato per una potenza massima di 1500W. Per evitare una variazione della curva del filtro in caso di riscaldamento, il filtro è raffreddato attivamente con una ventola. Perdita di inserzione molto bassa, minore di 0,09 dB nella banda passante.

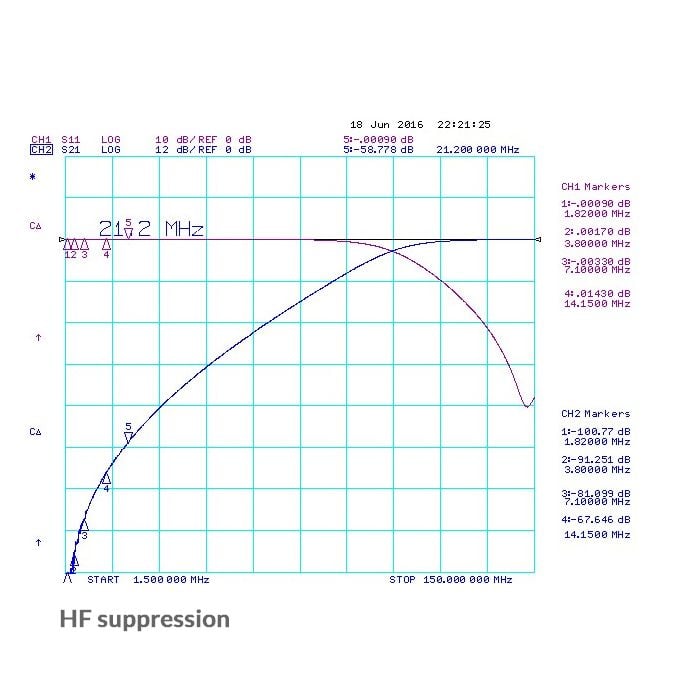

Attenuazione:

• 1,8 MHz: -100 dB
• 3,8 MHz: -91 dB
• 7,1 MHz: -81 dB
• 14 MHz: -67 dB
• 21 MHz: -58 dB
• 28 MHz: -51 dB
• 50 MHz: -34 dB
• 54 MHz: -31 dB
• 144 MHz: -0,09 dB
• 145 MHz: -0,086 dB
• 146 MHz: -0,09 dB
• 148 MHz: -0,089 dB

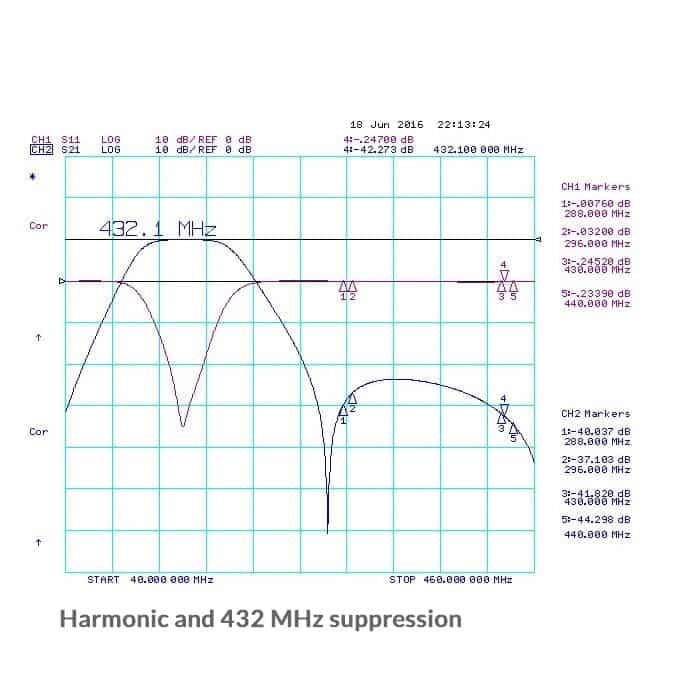

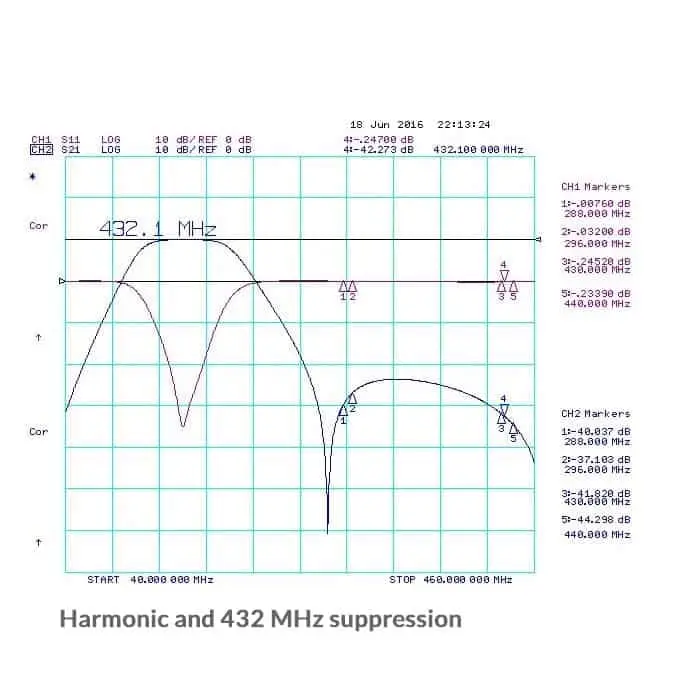

Armoniche e segnali di interferenza:

• 288 MHz: -40 dB
• 296 MHz: -37 dB
• 430 MHz: -41 dB
• 432 MHz: -42 dB
• 440 MHz: -44 dB
• 576 MHz: -36 dB
• 720 MHz: -34 dB
• 880 MHz: -33 dB (GSM)
• 930 MHz: -31 dB (GSM)
• 960 MHz: -29 dB (GSM)
• 1296 MHz: -17 dB

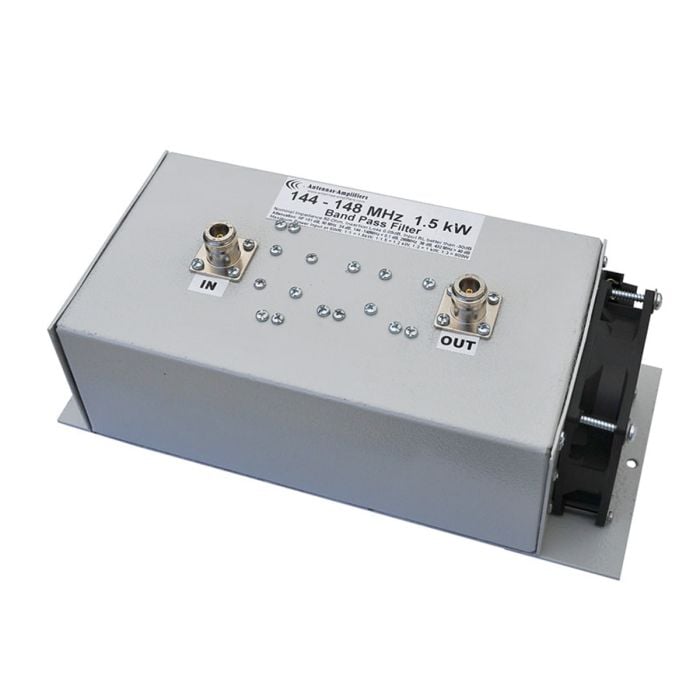

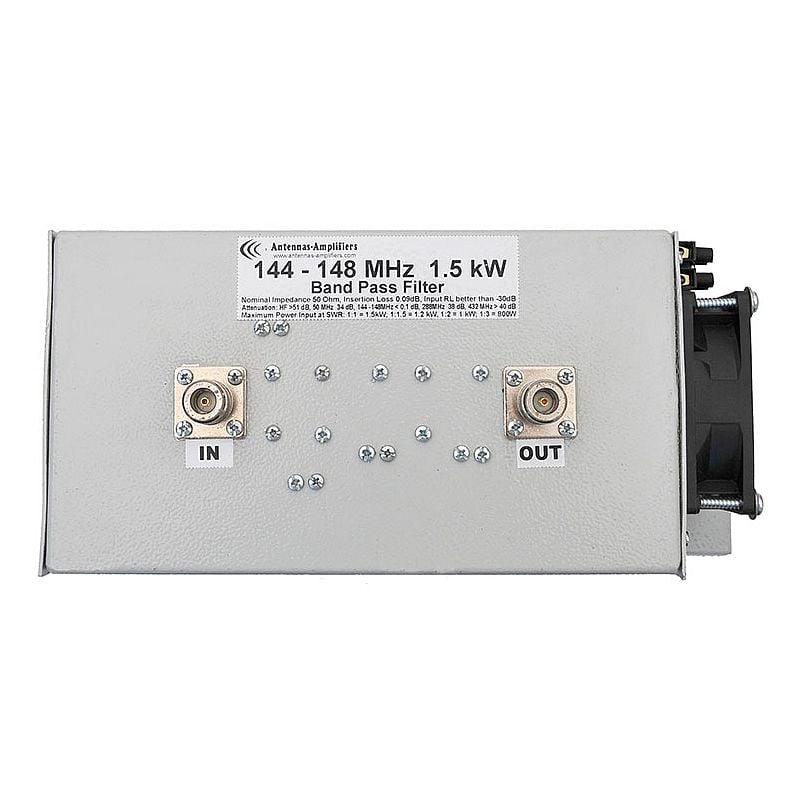

Dotato di 2 prese N sulla parte superiore dell’alloggiamento.

Descrizione BPF-2M-1.5K

Anche la banda VHF più utilizzata, quella dei 2 metri, è soggetta a interferenze da parte di trasmettitori vicini e apparecchiature elettroniche. Un filtro passa-banda può aiutare a ridurre questi segnali. Inoltre, il filtro passabanda 2m di Antennas Amplifiers sopprime le armoniche del vostro segnale che potrebbero risultare sgradevoli al vostro vicino.

Il BPF-2M-1.5K non è resistente alle intemperie e viene utilizzato nella baracca di fronte al ricetrasmettitore o al ricevitore. Con una potenza di trasmissione massima consentita di 1500W (con SWR di 1:1), il filtro può essere utilizzato con la maggior parte dei ricetrasmettitori disponibili in commercio e con molti amplificatori di potenza.
