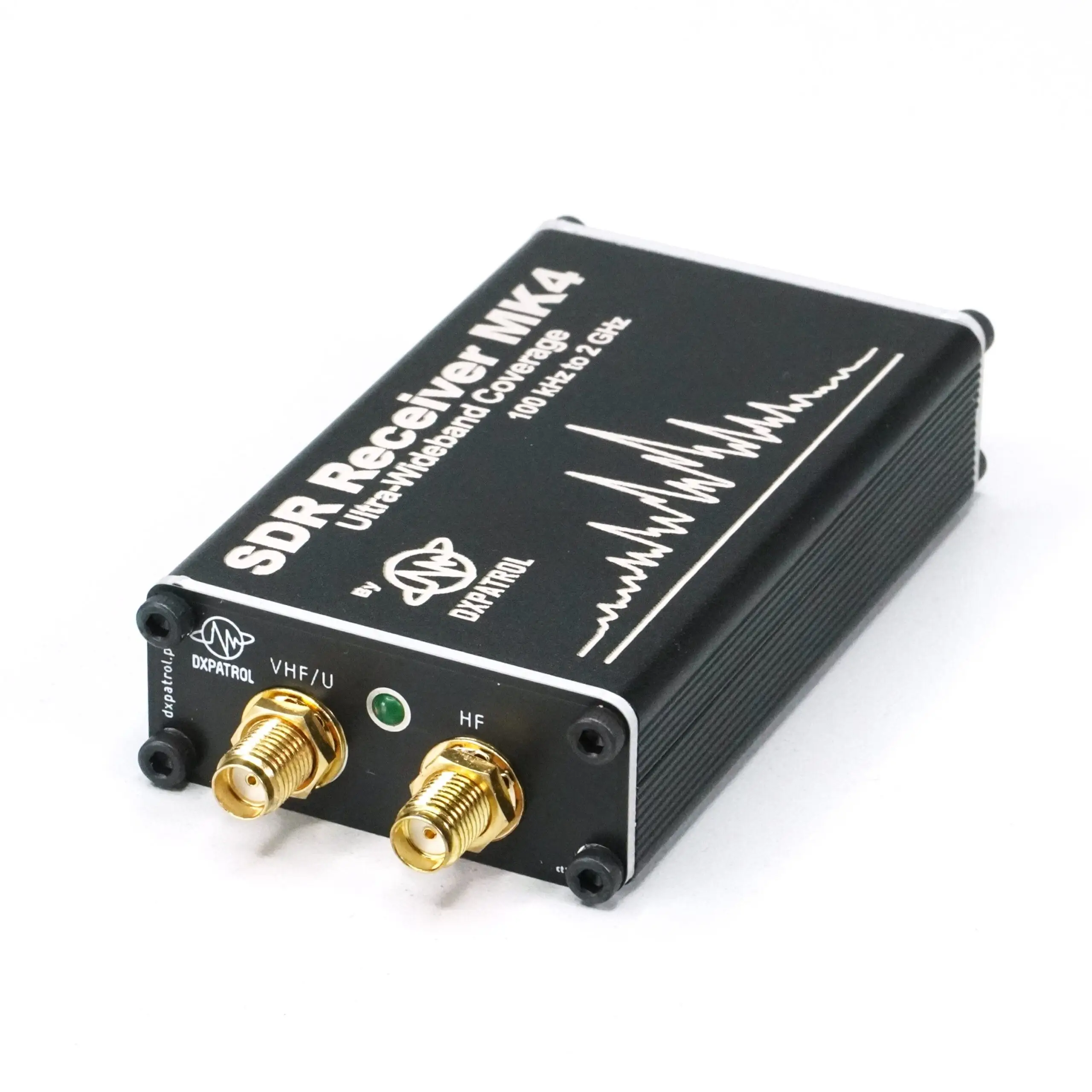

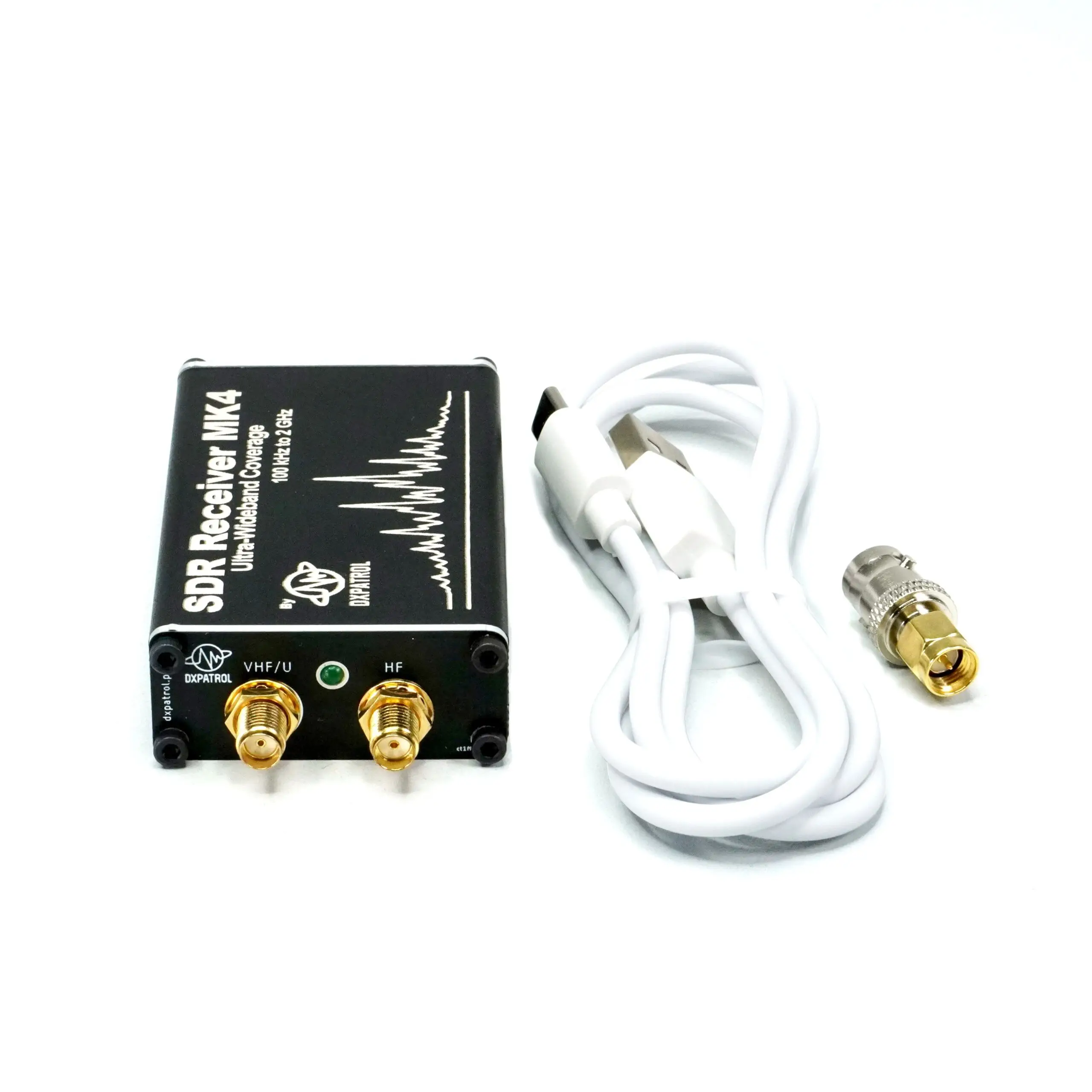

DX Patrol Mk4 CT1FFU Ricevitore SDR 0.1 – 2000 MHz
Il DX-Patrol è un ricevitore Software Defined Radio (SDR) con una gamma di frequenze molto ampia. A differenza dei soliti USB DVB-T a basso costo, questo ricevitore dispone di un convertitore aggiuntivo per le onde corte. Questa è la ragione per l’ampia gamma di frequenze, da 100 kHz a 2000 MHz. Per il funzionamento con il convertitore HF, sono presenti filtri di banda aggiuntivi, ottenendo così una gamma dinamica molto migliore e una buona prestazione nella gestione dei segnali più forti.
Per operazioni in HF, è necessario impostare uno shift di frequenza pari a -40MHz.
Un’altra caratteristica è che l’intera gamma di frequenze viene coperta senza interruzioni. Con due connettori indipendenti (SMA) è possibile utilizzare sempre l’antenna più adatta senza ricollegarle quando si cambiano le bande. The receive range is switched by software (selecting direct sampling or Q-signal sampling in the ExtIO.dll). La massima frequenza di campionamento supportata dall’hardware è 3.2MS/s, ma questa è solitamente limitata dal software. Il risultato è una larghezza di spettro campionato che va da 96 kHz fino a circa 1 MHz, a seconda del software.
L’utilizzo del ricevitore SDR DX Patrol è possibile con qualsiasi software che supporti la chiavetta DVB-T basata su RTL2832. I programmi possibili sono (tra gli altri):
- HDSDR (Windows)
- sdr-radio.com (Windows)
- SDR Touch (Android)
- Gnu Radio (Linux)
- altri ancora
Programmi speciali come rtl1090 or dump1090 possono essere usati per ricevere i segnali ADS / B inviati dagli aerei. Con questo ricevitore, un programma dedicato, l’antenna adatta ed il cavo, è facilmente possibile avere un quadro della situazione del traffico aereo sopra la posizione di ricezione. Inoltre potrai partecipare a reti che forniscono informazioni sul volo live a siti web come flightradar24.com. Altri software consentono la ricezione di satelliti meteo NOAA a bassa orbita sui 137 MHz – le possibilità del ricevitore SDR DX Patrol SDR sono infinite!
L’installazione del ricevitore SDR DX Patrol è semplice. Si consiglia di non utilizzare i driver USB di Windows, ma quelli forniti tramite il programma di installazione “Zadig”. La maggior parte dei programmi sopra menzionati sono prodotti software gratuiti, troverete le istruzioni di installazione sui vari siti web degli autori dei programmi. I software o driver proprietari non vengono forniti con il ricevitore. La connessione con il computer avviene tramite USB; è necessario un cavo da connettore USB-A a USB-Mini-B. Questo cavo non è incluso.
Funzionamento con Android:
Si prega di notare che non tutti gli smartphone o tablet sono adatti per l’utilizzo con un cavo OTG. Il sito web “SDR Touch” offre una lista incompleta di smartphone e tablet adatti all’uso con OTG (in inglese). Noi spesso usiamo SDR Touch per fare test con il DX Patrol ed abbiamo notato che funziona correttamente. Si prega di notare che SDR Touch non è gratuito, la versione completa costa pochi Euro; la versione demo gratuita è limitata nelle sue funzioni.
Storia delle versioni del ricevitore SDR DX-Patrol
Cambiamenti Mk1 → Mk2 V1
- filtri migliorati;
- progetto parte HF migliorato.
Cambiamenti Mk2 → Mk3
- due connettori Micro USB per supporto OTG. Un connettore per l’alimentazione, un connettore per il collegamento al computer o allo smartphone.

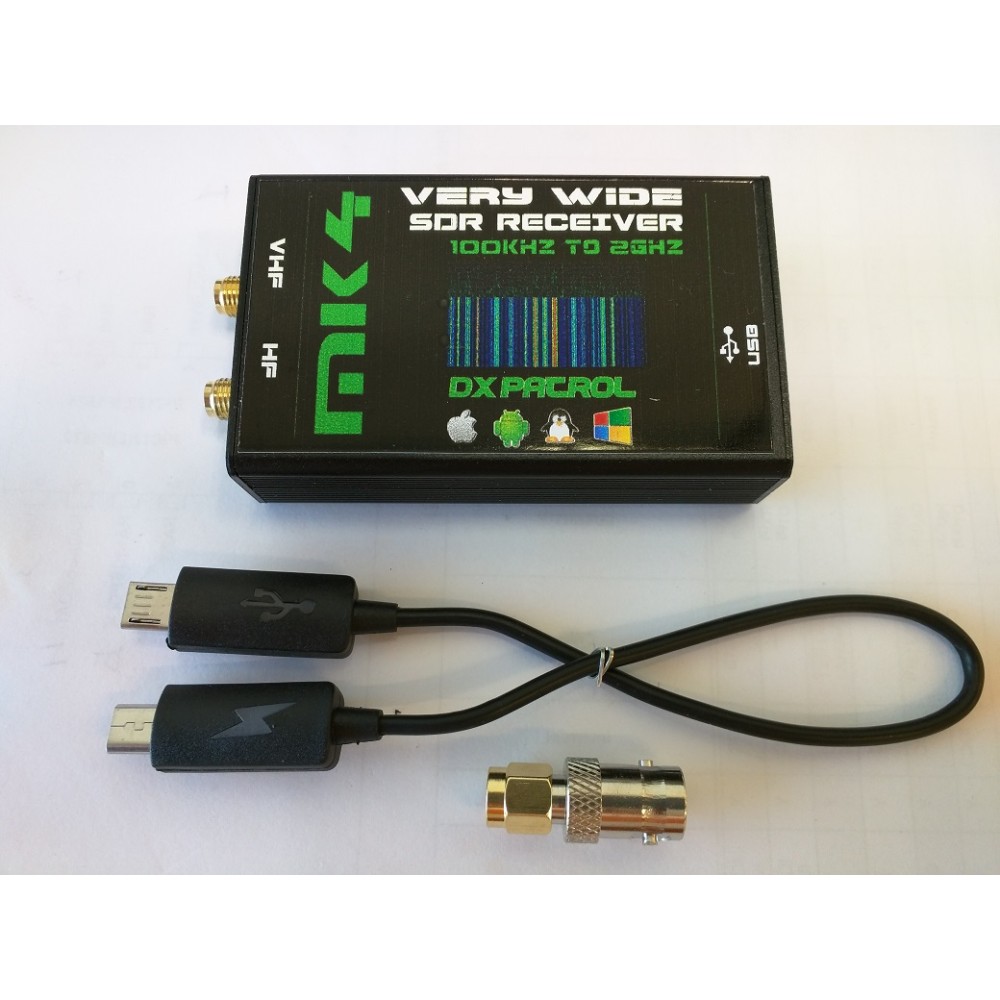

- cavo Micro USB (OTG) incluso, consente l’uso di uno smartphone;
- sensibilità in VHF/UHF migliorata.
Cambiamenti Mk3 → Mk4 V1
- Range selection HF/VHF via software
- On/Off Switch
- Solid metal case
Cambiamenti Mk4 V1 → Mk4 V2
- On/Off switch was eliminated
- Only one Micro-USB socket for data + power
- LED on the other side of the case
Informazioni aggiuntive
EAN | 8670000997925 |
---|
