La scheda DVMEGA GMSK è un modem per GMSK modulazione, che viene utilizzato come schermo per selezionare hardware Arduino. Per la costruzione di un adattatore Nodo completo è richiesto un altro computer (a Raspberry Pi farà) e radio (9k6 grado).

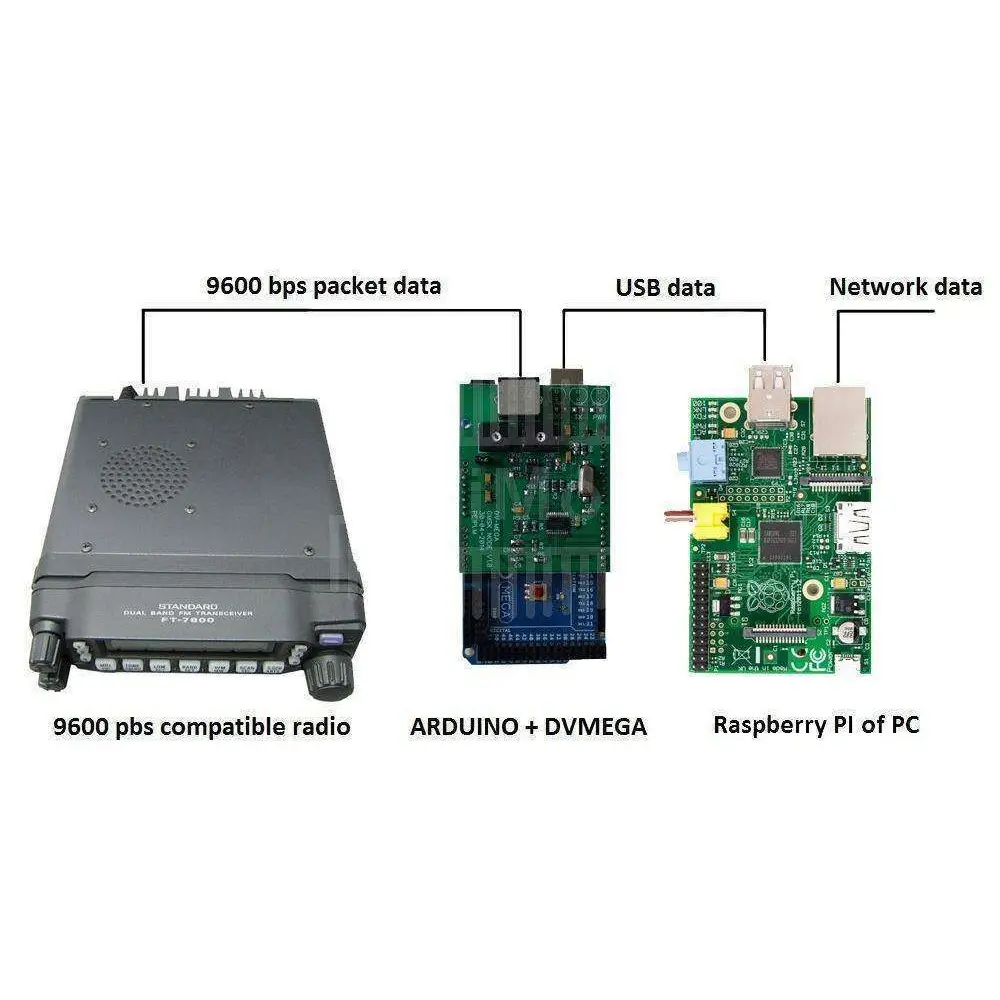

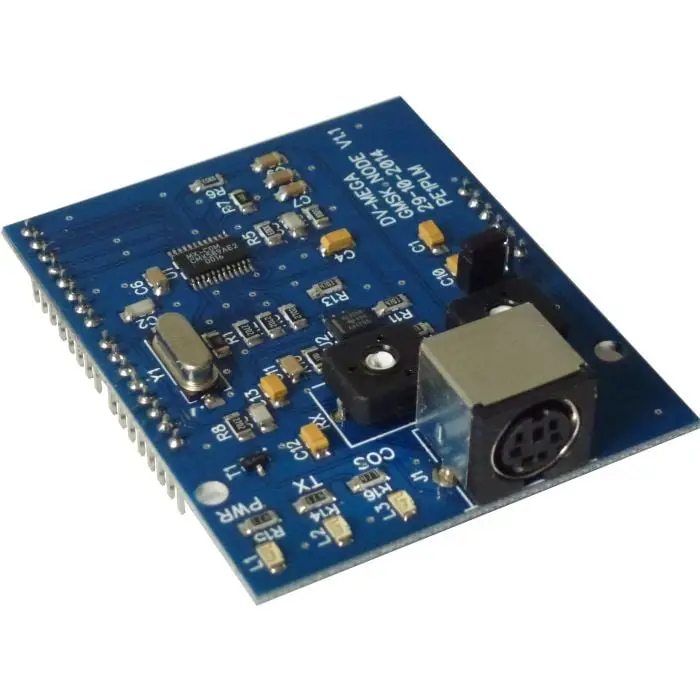

DVMEGA-GMSK Modem Principio ingrandimento Principio di funzionamento DVMEGA GMSK Modem. La scheda DVMEGA GMSK utilizza il chip modem CMX589 ed è usato come scudo per Arduino UNO, Arduino Mega 128 o Arduino Mega 2560. Il Arduino controlla il modem con l’aiuto di un software liberamente disponibile. segnali GMSK ricevuti vengono decodificati dal modem e vengono quindi trasferiti tramite l’interfaccia USB ad un computer collegato. Trasmettere-saggio i dati digitali vengono inviati dal computer al Arduino e il modem, che poi produce un segnale GMSK utilizzato per modulare la radio collegata. Il collegamento radio avviene tramite un connettore MiniDIN 6pin dati standard.

Un programma per computer è disponibile per un PC Windows e per il raspberyr Pi. Utilizzando gruppi di Yahoo, il G4KLX autore offre vari programmi come ircDDBGateway e il PCrepeaterController. Con questi programmi e sopra l’hardware citato un hotspot locale per la modulazione digitale può essere costruito. Il vantaggio è che, a causa dell’uso di un modem software programmabile sul Arduino, la funzione può essere adottato per futuri sviluppi. Ad esempio, sarebbe possibile estendere la funzione del modem non solo per la modalità Icoms D-Star, ma anche per Yaesus ‘Fusion System’ modulazione C4FM o altri sistemi digitali (es DMR).

Si prega di prendere in considerazione le normative locali relative alla costruzione e l’utilizzo di tali sistemi radio. I prodotti combinati non hanno il marchio CE e devono essere utilizzati solo da radioamatori con licenza.
