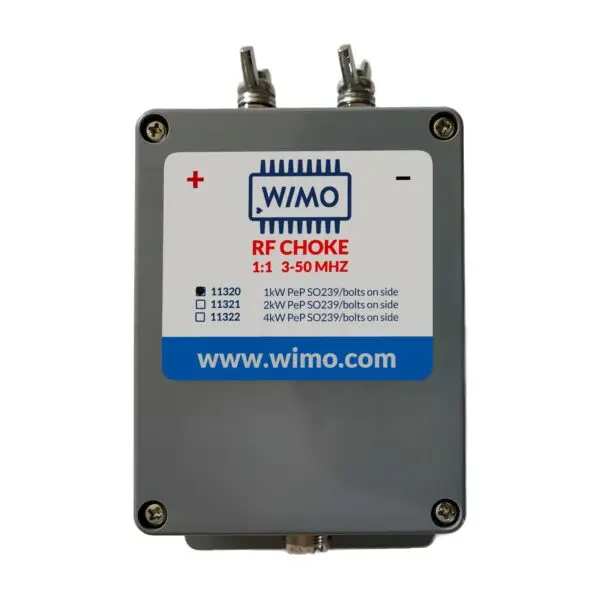

Balun 1:1 1kW, 2kW, 4 kW PeP
Balun 1:1 1kW, 2kW, 4 kW PeP
Fascia di prezzo: da €121.00 a €198.00 IVA Inclusa
Disponibile dal 10/04/2026
Il Balun 1:1 1kW, 2kW, 4 kW PeP è un dispositivo progettato per la soppressione delle correnti di modo comune nella gamma di frequenza da 3 a 50 MHz. È ideale per alimentare antenne simmetriche tramite cavi coassiali asimmetrici, garantendo un isolamento pulito tra antenna e linea di alimentazione.
Caratteristiche principali
- Balun di corrente con rapporto di trasformazione 1:1
- Gamma di frequenza 3–50 MHz
- Soppressione di modo comune fino a 30–50 dB
- Perdita di inserzione < 0,1 dB

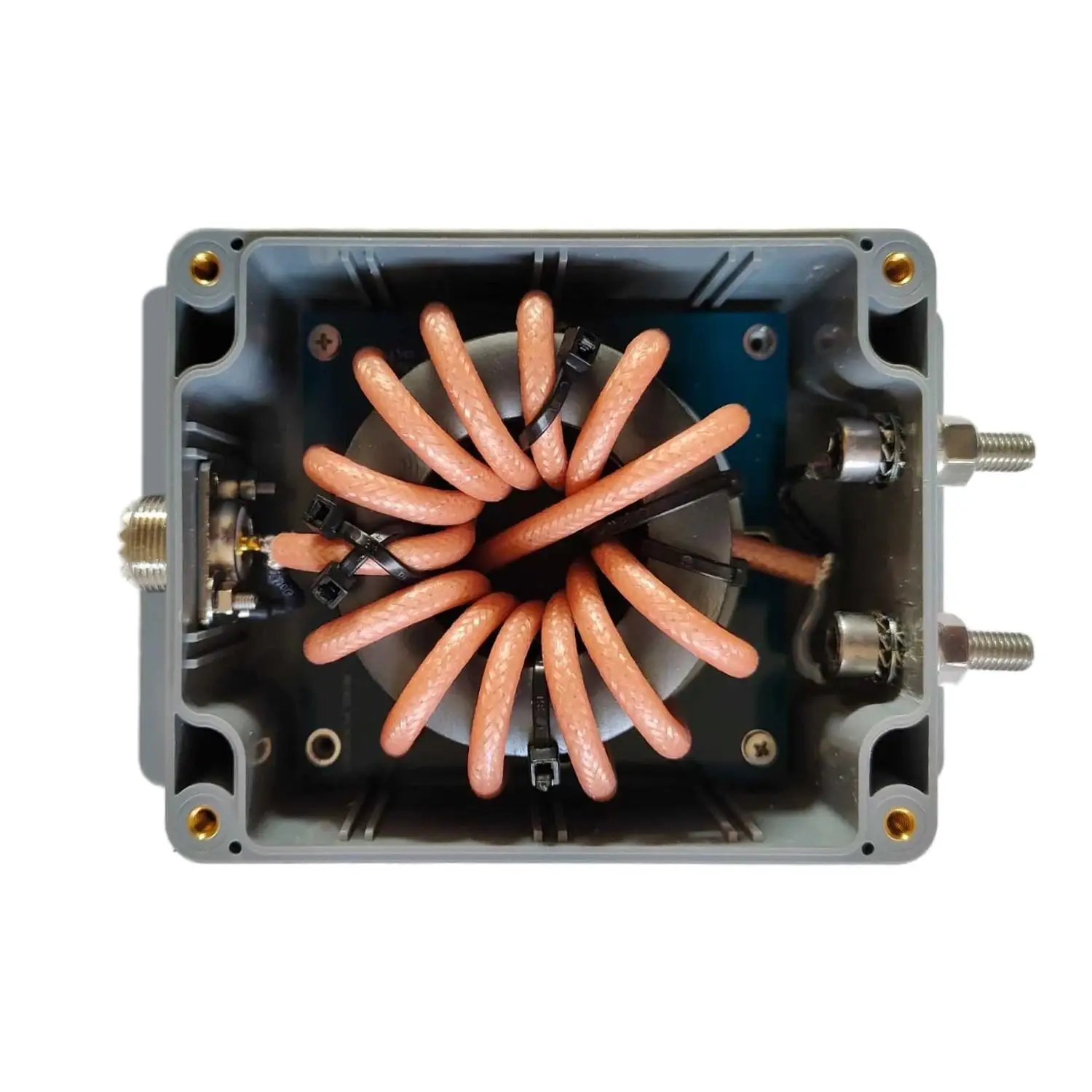

- Avvolgimento coassiale isolato in PTFE
- Custodia in ABS resistente ai raggi UV
- Morsetti in acciaio inox
- Foro di drenaggio della condensa
- Fori di montaggio esterni sulla custodia
Consigli d’uso
- Utilizzare per alimentare dipoli risonanti
- Adatto per antenne Yagi con alimentazione a 50 ohm
- Ideale per antenne verticali con accoppiamento simmetrico
- Può sostituire balun 1:1 difettosi
- Utilizzabile per dipoli autocostruiti
Specifiche tecniche
| Tipo | Balun di corrente 1:1 |
|---|---|
| Gamma di frequenza | 3–50 MHz |
| Potenza nominale (PEP) | 1 kW / 2 kW / 4 kW |

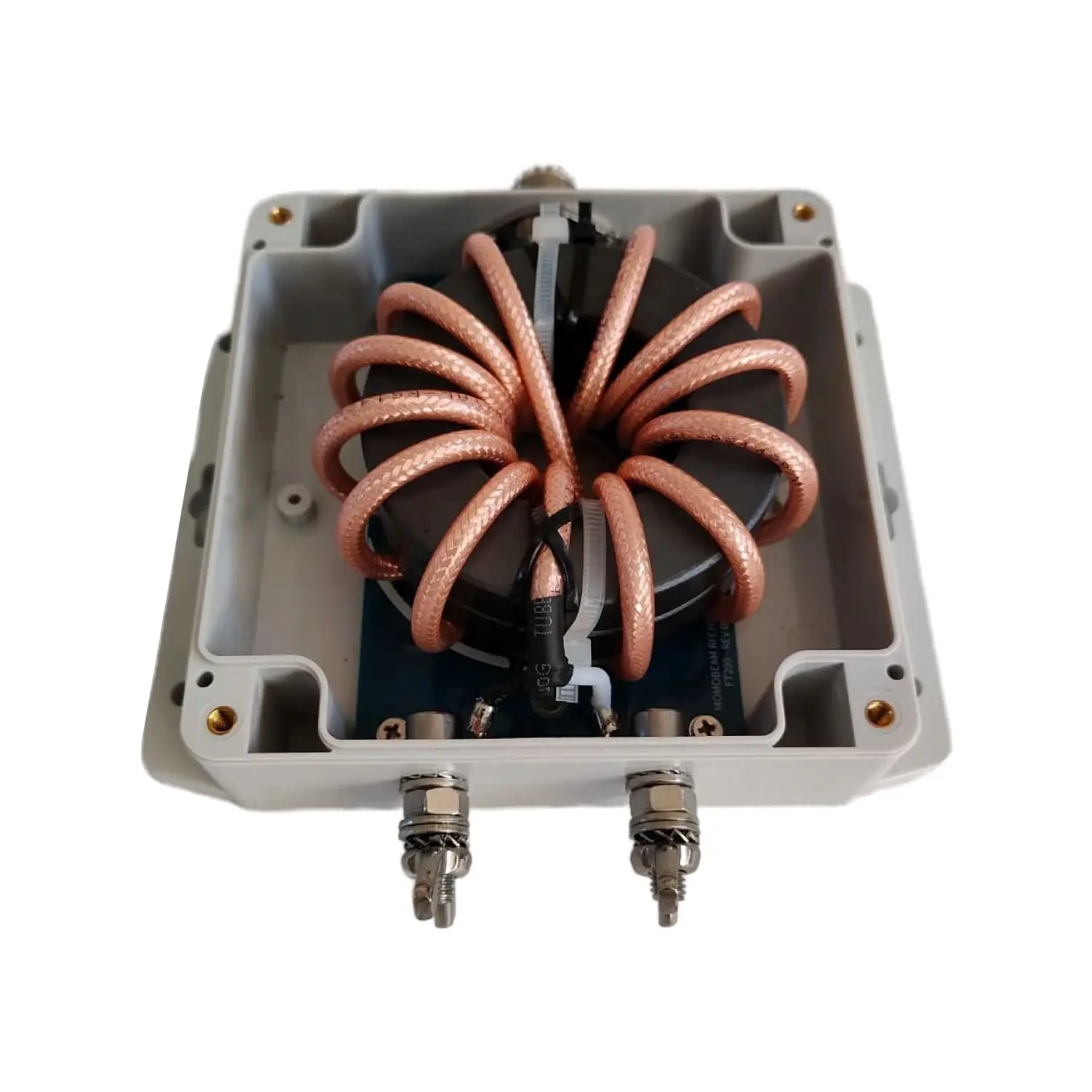

| Struttura del nucleo | Single Core / Dual Core / Dual Big Core |
| Dimensione del nucleo | 2.4″ / 2.4″ / 2.9″ |
| Diametro del coassiale | 5 mm |
| Soppressione di modo comune | fino a 30–50 dB |
| Perdita di inserzione | < 0,1 dB |
| Custodia | ABS resistente ai raggi UV |
| Dimensioni | 10 × 15 cm / 10 × 15 cm / 12 × 12 cm |
| Peso | 0,42 kg / 0,56 kg / 0,56 kg |

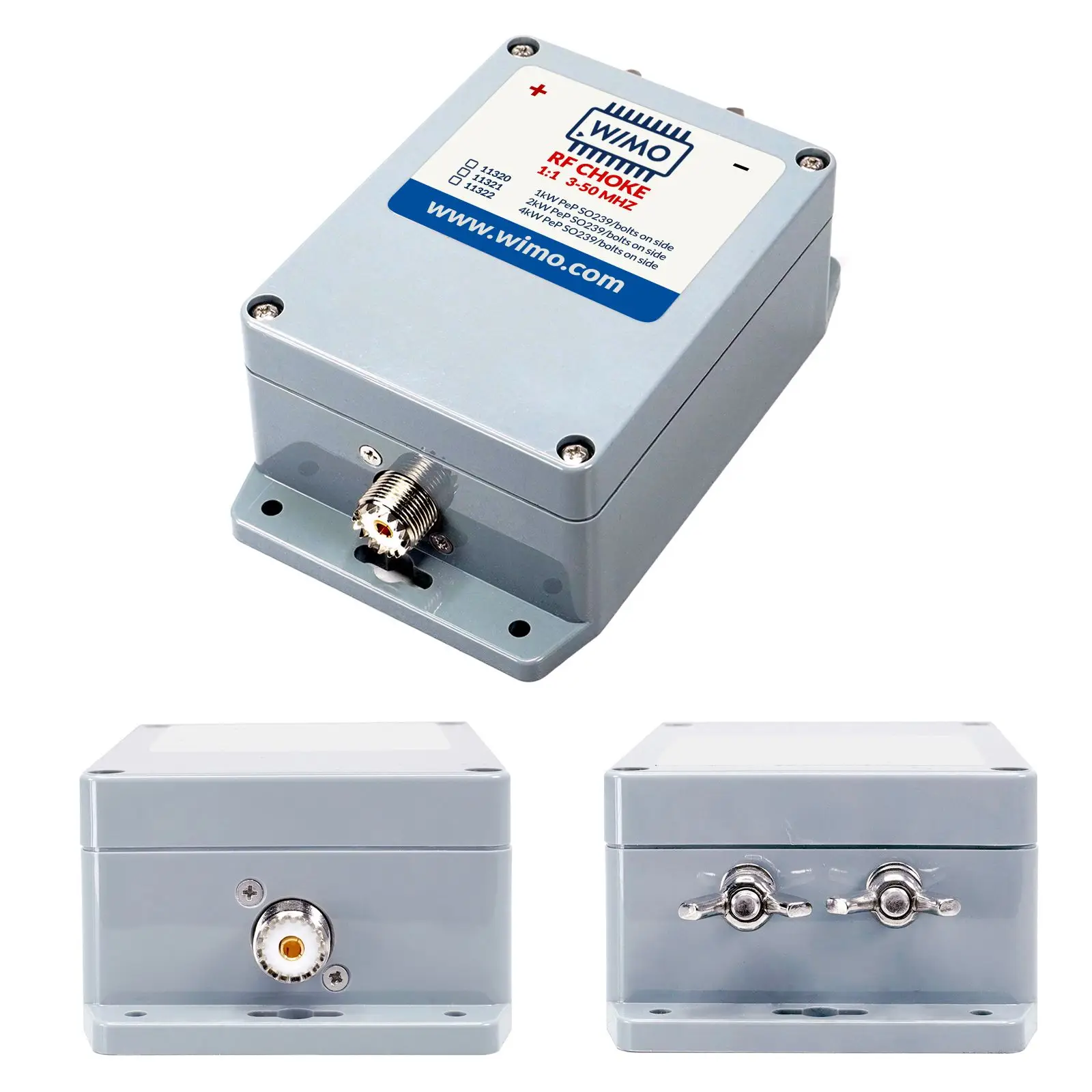

| Connessione | SO-239 + 2 morsetti in acciaio inox |
FAQ – Domande Frequenti
Qual è la gamma di frequenza del Balun 1:1?
La gamma di frequenza è da 3 a 50 MHz.
Qual è la potenza nominale supportata?
I modelli supportano potenze nominali di 1 kW, 2 kW e 4 kW PEP.
Che tipo di connessione ha il balun?
Il balun ha una connessione SO-239 e due morsetti in acciaio inox.
Quali sono le applicazioni tipiche per questo balun?
È utilizzato per alimentare dipoli risonanti, antenne Yagi, antenne verticali e per sostituire balun difettosi.
Come si comporta in caso di SWR elevato?
Con valori di SWR superiori a 1,5:1, la potenza deve essere ridotta di conseguenza.
Qual è la perdita di inserzione del balun?
La perdita di inserzione è inferiore a 0,1 dB.
Informazioni aggiuntive
| Modello | 1 kW, 2 kW, 4 kW |
|---|---|
| EAN | 8670001834625 |
| Tipo | Balun di corrente 1:1 |
| Gamma di Frequenza | 3–50 MHz |
| Dimensioni L x A x P | 10 × 15 cm / 10 × 15 cm / 12 × 12 cm |
| Peso (kg) | 0.42 kg / 0.56 kg / 0.56 |
| Condizioni | Nuovo |
