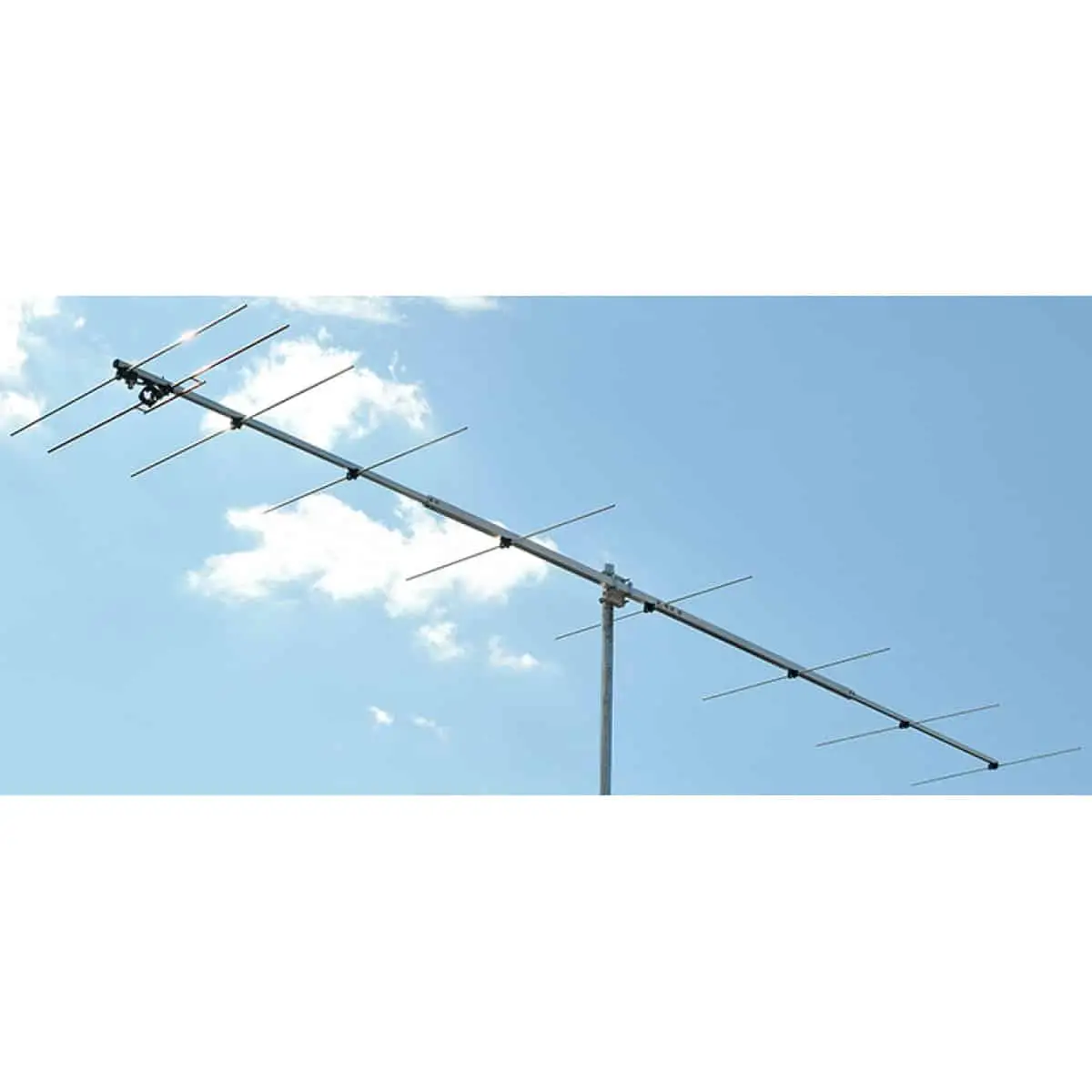

Antenna Direttiva VHF 144 MHz 9 Elementi

Antenna Direttiva VHF 144 MHz 9 Elementi

227.00 IVA Inclusa

Prodotto esaurito

Ricevi email quando disponibile

EAN: 8670000869246 COD: 18460.0196 Categoria: Tag:

Condividi Prodotto

La migliore antenna direttiva 144 MHz a 9 elementi con il massimo guadagno possibile per la sua lunghezza.

Ottimo  per  il Contest VHF terrestre o il  lavoro EME.



Specifiche elettriche 2 metri

Intervallo di frequenze:

144 – 145 MHz

Guadagno in avanti dello spazio libero: 14,3 dBi

Rapporto fronte-retro: 32dB

Larghezza del fascio orizzontale di 3 dB: 37°

Larghezza del fascio verticale di 3 dB: 40,2°

G/T tbd.



Polarizzazione Orizzontale o verticale



Impedenza di ingresso nominale: 50 Ohm

SWR su tutta la banda: < 1.2

Potenza massima applicabile: 500 W

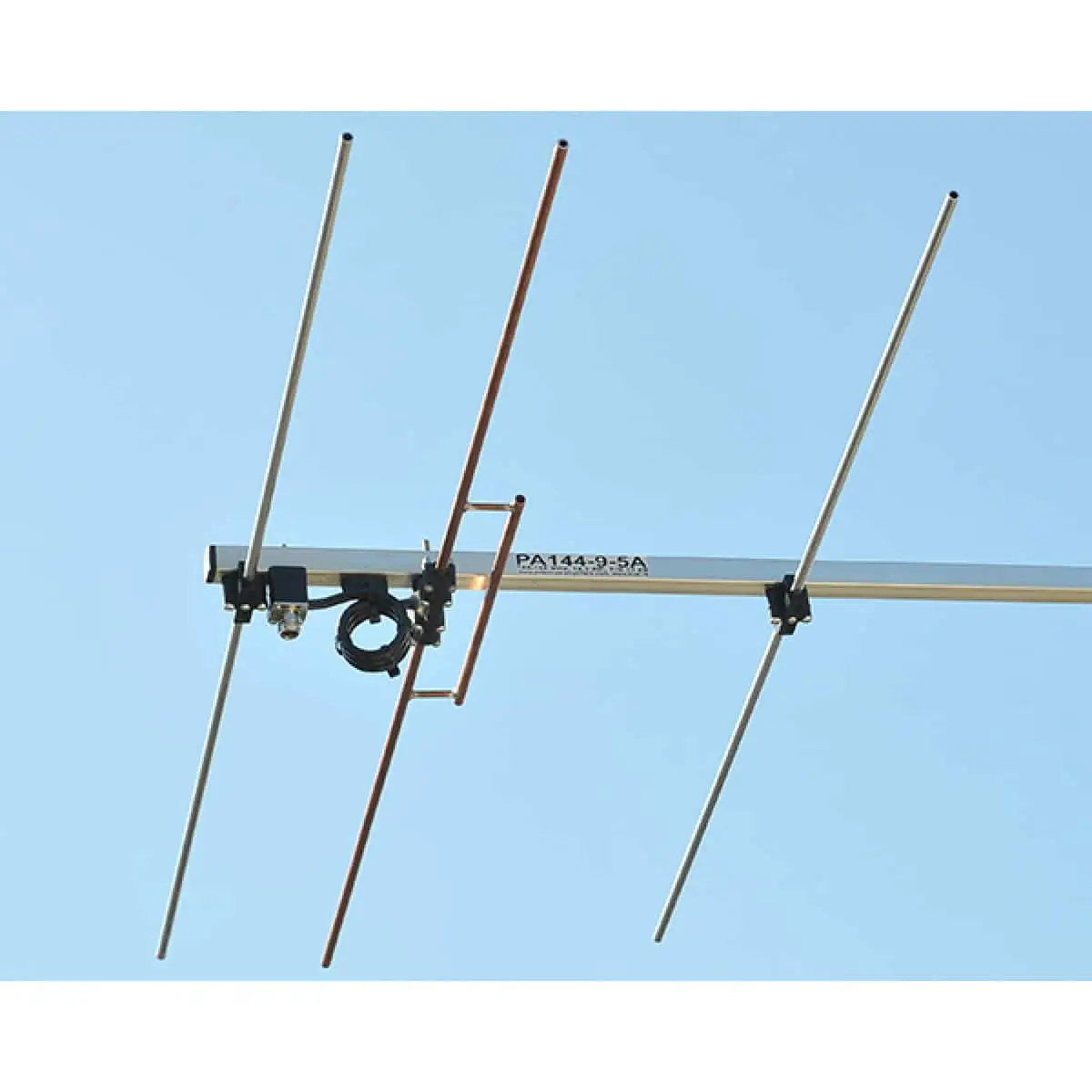

Metodo di corrispondenza: Alimentazione diretta tramite balun di modo comune

Connettore: “N”



Specifiche meccaniche 2 metri



Numero di elementi: 9

Diametro elemento: Tubo in alluminio da 8 mm

Diametro dipolo: Tubo in rame duro da 8 mm

Elemento più lungo: 1040 mm

Posizione di montaggio dell’elemento: Sotto il boom

Balun e connettore: Incluso

Lunghezza del braccio: 4,67 m

Dimensione del braccio: 30 x 30 mm + 20 x 20 mm

Numero di pezzi del braccio: 4

Supporto per tiranti: Non necessario. Forte boom.

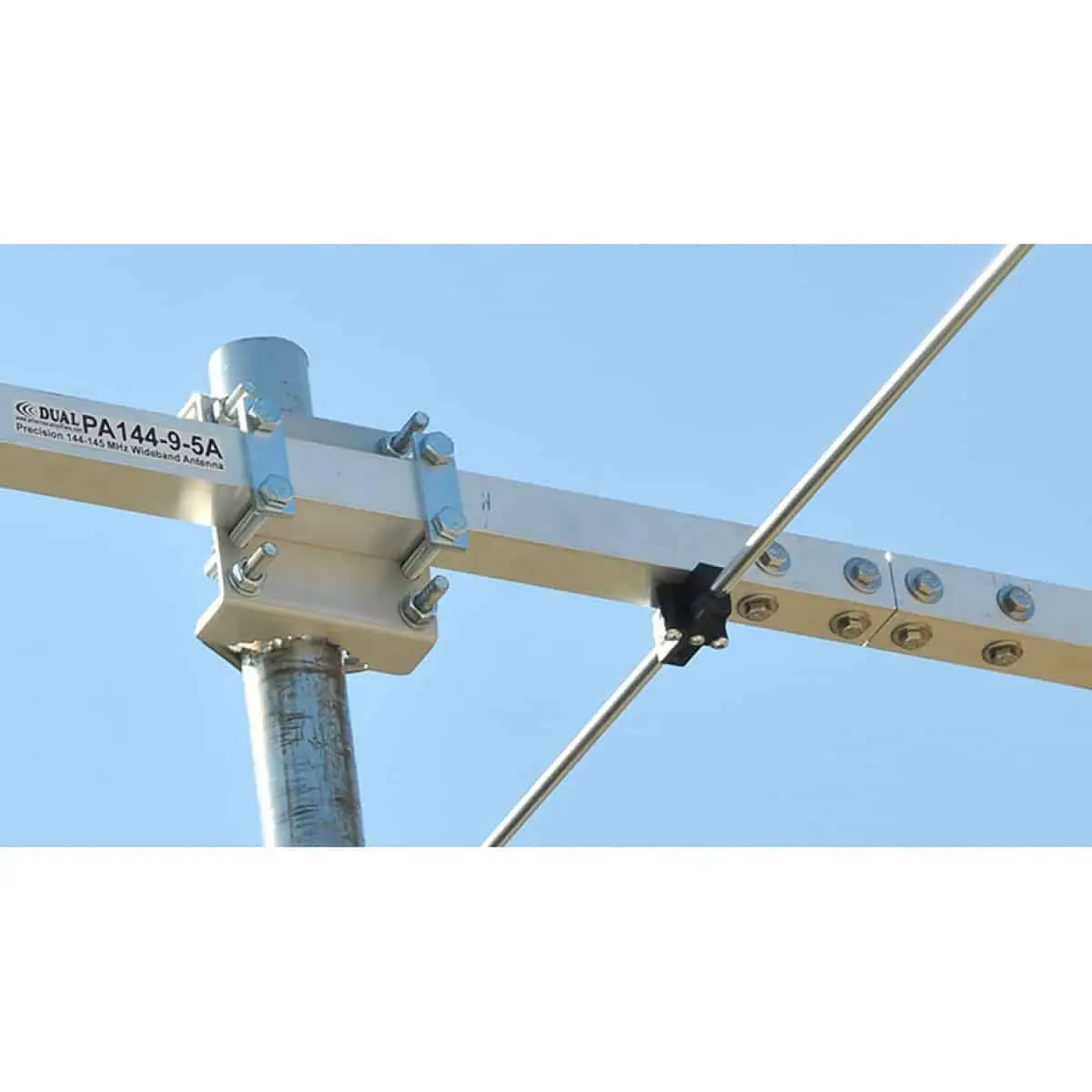

Diametro dell’albero di montaggio: 43 – 70 mm 1-1/4″ – 2-3/4″

Velocità del vento di sopravvivenza: 150 km/h

Lunghezza del trasporto: 1,19 m

Peso dell’antenna: 6,5 kg

Peso lordo: 8,5 kg

2 metri Yagi VHF-Contest-EME-Antenna-Low Noise-Pickup-PA144-9-5A Aereo

Antenna Yagi da 2 metri Distanze di impilamento verticale a 9 elementi  per F/S -12,5 dB:

2 antenne 2,95 m per guadagno 17,2 dBi (+2,9 dB)

4 antenne 3,05 m per Guadagno 20,2 dBi (+ 5,9 dB)

Distanze di stacking orizzontale dell’antenna Yagi a 9 elementi da 144 MHz per F/S -12,5 dB:

2 antenne 3,15 m per guadagno 17,2 dBi (+2,9 dB)

4 antenne 3,3 m per Guadagno 20,2 dBi (+5,9 dB)

Guadagno inferiore e migliore soppressione dei lobi laterali. A volte buono nell’area urbana (alto rumore):

Stack orizzontale 2,6 m per guadagno 16,93 dBi F/S< -18,7 dB

Stack orizzontale 2,75 m per guadagno 17,04 dBi F/S< -16,5 dB

Stack verticale 2,5 m per guadagno 16,95 dBi F/S< -17 dB

O qualsiasi cosa tra…

Contest VHF 2m e Antenna EME Low Noise. Due divisori per antenne e due cavi LMR-400.
