Ameritron ARB 704 ogni ricetrasmettitore ha un’uscita di codifica per un amplificatore, ma non tutte quelle uscite sono in grado di codificare le alte tensioni o correnti di un amplificatore. Alte tensioni o picchi di tensione possono distruggere la fase di codifica del ricetrasmettitore. Per evitare ciò, viene utilizzato un relè buffer aggiuntivo come l’ARB-704.

L’Ameritron ARB-704 è un buffer di codifica a semiconduttore per controllare la linea PTT di quasi tutti gli amplificatori. Gestisce tensioni fino a 200 V e correnti fino a 300 mA. Questo copre quasi tutti gli amplificatori di potenza disponibili oggi sul mercato. La tensione al minimo dell’amplificatore può essere positiva o generativa o addirittura CA. Il key buffer buffer contro terra, funziona assolutamente senza rumore ed è abbastanza veloce da gestire il keying QSK senza cambiare la forma dell’impulso del tasto.

L’ingresso può essere configurato da ponticelli interni per vari livelli di tensione, positiva o negativa. Ciò rende l’ARB-704 utilizzabile con quasi tutti i ricetrasmettitori. La corrente di ingresso è inferiore a 1 mA. Anche le uscite di codifica molto sensibili sono simili a quelle dell’IC-706 possono essere gestite.

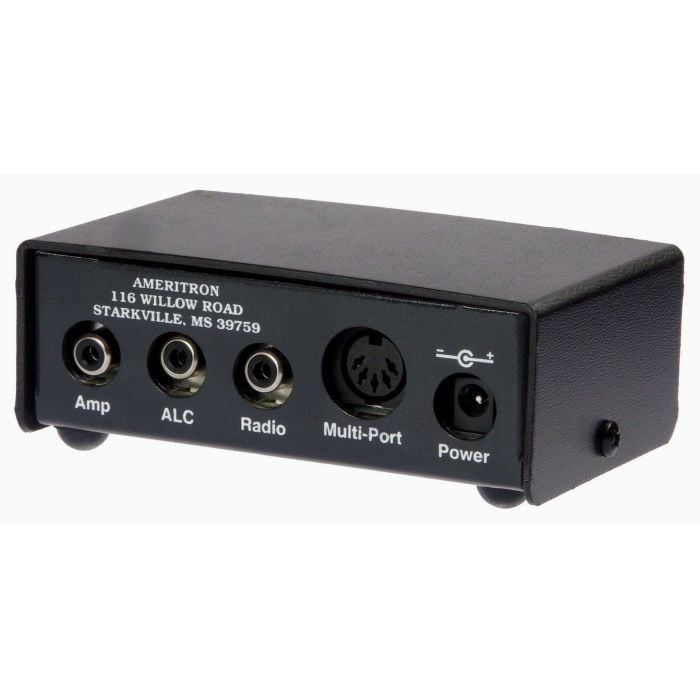

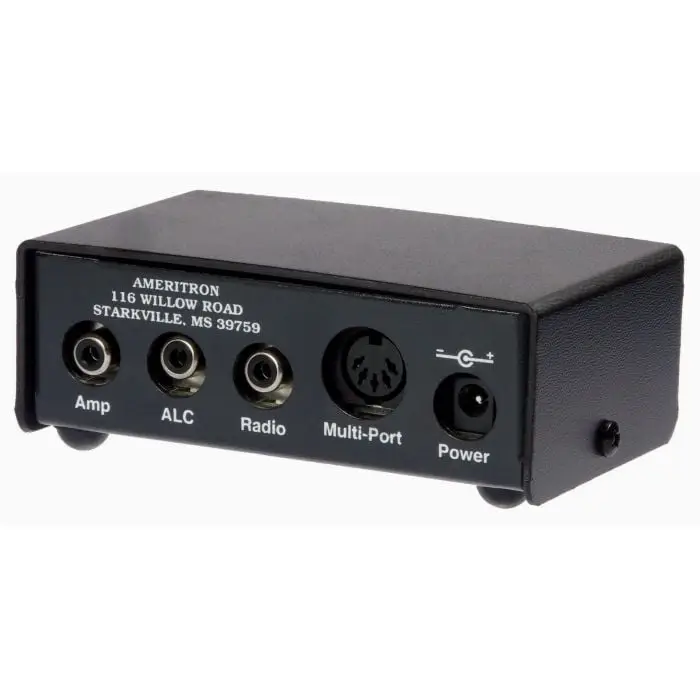

Il cablaggio e l’installazione dell’ARB-704 sono molto semplici. Il dispositivo è dotato sia di prese RCA (Cinch) sia di una presa DIN a 5 pin per cavi pronti (vedere di seguito). Le prese RCA sono utilizzate con cavo RCA standard per PTT da TRx a ARB-704 e fino all’amplificatore. Se si utilizza ALC, queste connessioni bypassano ARB-704, TRx e PA sono collegate direttamente sulla linea ALC.
