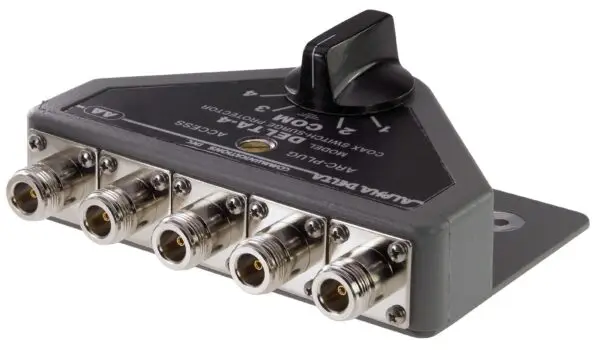

Alpha Delta commutatore coassiale a 4 vie

Alpha Delta commutatore coassiale a 4 vie

Confronta
COD: 31034 Categoria: Tag:

Condividi Prodotto

La eccellente qualita’ di questo proggetto e’ caratterizzata da una fusione con una cavita’ a microstrip a impedenza costante per le UHF. Non sono usati commutatori a wafer con perdite, ma un solido sistema con cuscinetti a sfera.E nessuna incertezza su quale posizione e’ stata scelta.Le posizioni non usate sono automaticamente messe a terra per ridurre le interazioni di rumore e le possibili scariche.Il famoso Alpha Delta Arc-Plug™ Cartidge protegge la posizione in uso. L’antenna in posizione in o out..e’ sempre protetta in entrambi i casi ! L’ Arc Plug e’ facilmente accessibile dal pannello frontale sicche’ si puo’ momtare il commutatore su qualunque superficie.Entrambi i modelli sopportano la piena potenza legale.

L’ VSWR e’ minore di 1.2:1 fino a 150 MHz, e minore di 1.5:1 a 450 MHz per la serie DELTA con connettori UHF.
I modelli con connettori tipo N hanno un VSWR minore di 1.2:1 fino a 500 MHz e minore di 1.5:1 a 1.2 GHz.
I commutatori con SO-239 (UHF) sono dimensionati per 1500 watts CW/FM fino a 30 MHz e 1000 watts da 30 a 450 MHz, assumendo un VSWR minore di 2:1. Valori piu’ alti di VSWR a piena potenza potrebbero falsare la ARC-PLUGcartridge. Isolamento di 60 dB fino a 450 MHz, tipicamente 70dB sotto i 30 MHz.
I commutatori con connettori di tipo N sono dimensionati per potenza fino a 1500 watts CW/FM fino a 150 MHz, 1000 watts da 150 a 500 MHz e 800 watts d 500 a 1.2 GHz. NOTA: 1.2 GHz, non 1.3 GHz. Isolamento di 60 dB fino a 500 MHz e 50 dB da 500 MHz fino a 1.2 GHz. Nelle ipotesi di un VSWR non piu’ grande di 2:1.
Tutti i modelli sono a cosi’ basse perdite che solitamente i cavi di interconnessione presentano piu’ perdite dei commutatori stessi.

Tipo Delta-4 B Delta-4N B
Range di frequenza 0-450 0-1500 MHz
Max.Potenza a:
0 – 30 MHz
30 – 450 MHz
0 – 150 MHz
150 – 500 MHz
500 – 1200 MHz
1500
1000

1500
1000
800

Watt
CW/FM
at SWR SWR < 2:1
SWR <1.2:1 at
<1.5:1 at
150
450
500
1200
MHz
Crosstalk
30MHz
150MHz
450MHz
60
>50
50
60
>50
50
dB
Connettori PL N
No di connettori 4 4
