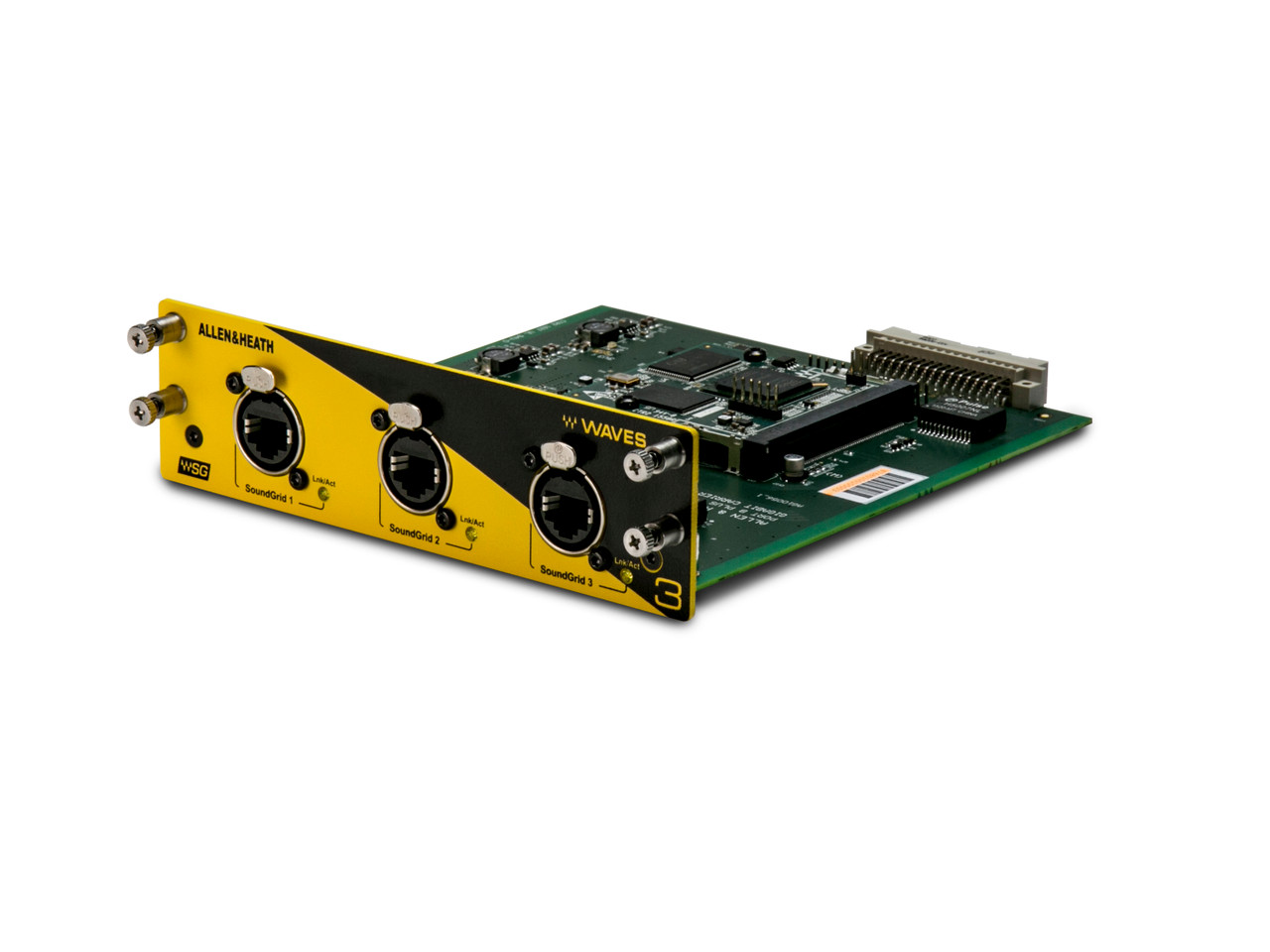

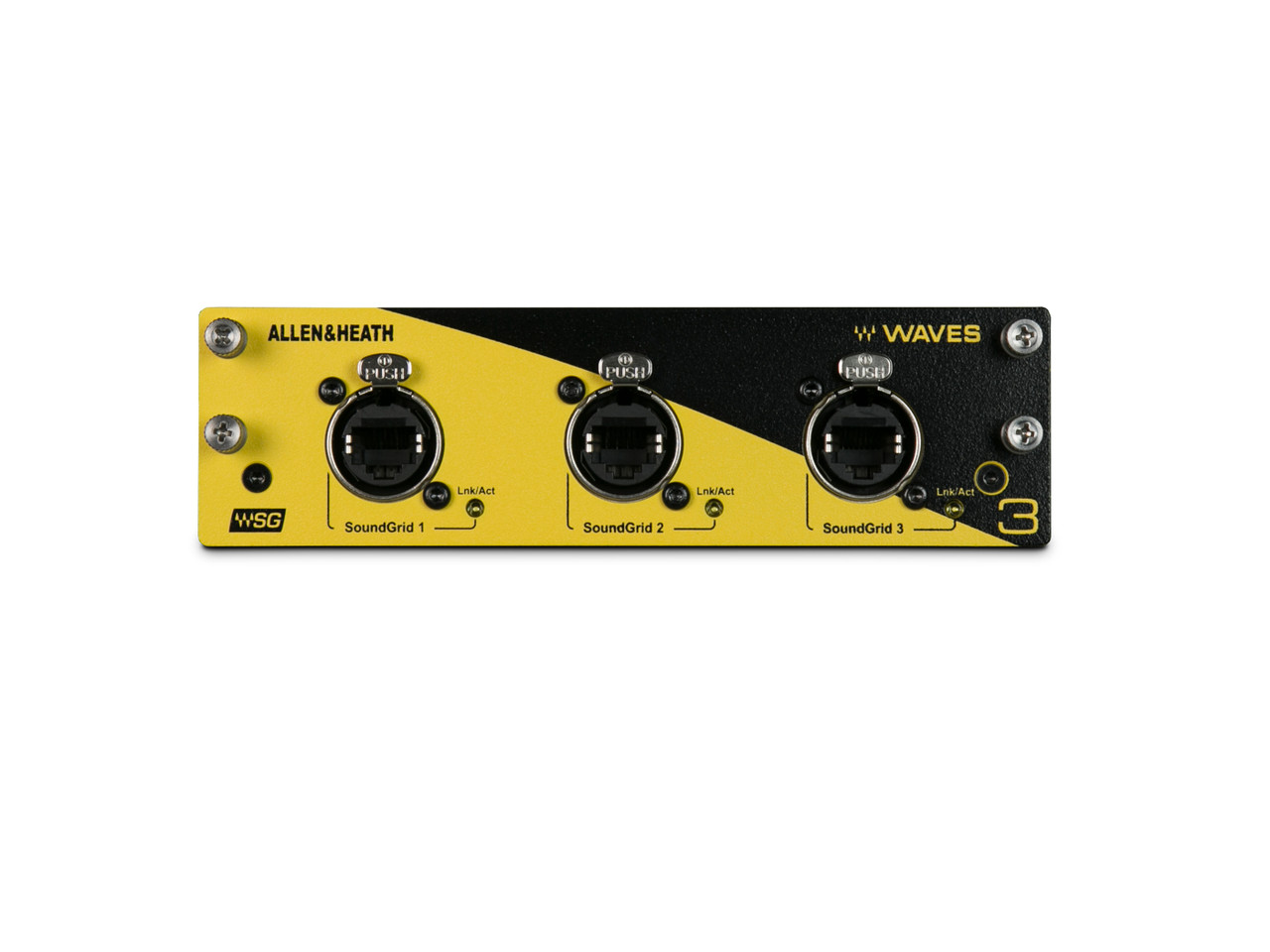

Allen & Heath M-SQ-WAVES 3-A
Allen & Heath M-SQ-WAVES 3-A — SQ Waves SoundGrid Card
La scheda d’espansione SQ Waves porta il protocollo Waves SoundGrid sull’I/O Port dei mixer SQ-5 / SQ-6 / SQ-7 e del processore AHM-64, offrendo un’interfaccia 64×64 canali a 48 kHz o 96 kHz. Una soluzione affidabile e collaudata per integrare plug-in Waves a bassa latenza, registrazione multitraccia, virtual sound-check e distribuzione audio in rete.
Perché sceglierla
- 64×64 @ 48/96 kHz su rete SoundGrid, direttamente dall’I/O Port.
- 2 porte EtherCon bloccabili su switch Gigabit integrato per collegare fino a due dispositivi SoundGrid.
- Fino a 100 m su cavo Cat5e; supporta topologie tramite switch e VLAN.
- Plug-in Waves in tempo reale e flussi multitraccia per recording/playback e virtual sound-check.
- Compatibile con mixer SQ e AHM-64; configurazione semplice da pannello SQ e software SoundGrid.
Specifiche tecniche
- Formato: scheda per I/O Port (SQ / AHM).
- Canali: 64 ingressi + 64 uscite in rete.
- Frequenza di campionamento: 48 kHz o 96 kHz (selezionabile in SoundGrid).
- Connettività: 2× RJ45 EtherCon “SoundGrid 1/2” (switch Gigabit integrato).
- Distanza cavo: fino a 100 m con Cat5e.
- Sorgente clock: interna al mixer o da I/O Port (card) a seconda della topologia.
- Compatibilità: Mixer Allen & Heath SQ-5 / SQ-6 / SQ-7; processore AHM-64.
- Requisiti: firmware SQ v1.3 o superiore; software Waves SoundGrid (per patch, clock e sample rate).
- Codice: M-SQ-WAVES3-A (AH-M-SQ-WAVES3-A).
Applicazioni tipiche
- FOH/Monitor con processing su plug-in Waves in bassa latenza.
- Registrazione multitraccia e virtual sound-check tramite driver SoundGrid su Mac/PC.
- Distribuzione audio fra dispositivi SoundGrid in installazioni e touring.
Note operative
- La configurazione di sample rate, clock e patch SoundGrid si effettua con l’applicativo Waves (SoundGrid Studio / SuperRack).
- Impostare il clock del mixer su Internal o su I/O Port in base all’architettura (master/slave).
Garanzia & Spedizione
- Garanzia 2 anni.
- Spedizioni tracciate e assicurate.
FAQ
È compatibile con AHM-64 oltre che con i mixer SQ?
Sì, la scheda fornisce un’interfaccia 64×64 anche ai processori AHM (tramite I/O Port).
Posso usare la rete esistente con switch e VLAN?
Sì, SoundGrid consente il passaggio attraverso switch e VLAN; resta consigliato un layout di rete dedicato e configurato correttamente.
Serve un server Waves per usare i plug-in?
Per processing live a bassa latenza è consigliato un Waves SoundGrid Server con SuperRack. Per la sola I/O di rete e registrazione, è sufficiente il driver SoundGrid su Mac/PC.
Qual è la lunghezza massima del collegamento su rame?
Fino a 100 metri con cavo Cat5e di buona qualità.
Quale firmware SQ devo avere?
È richiesto il firmware SQ v1.3 o superiore.
La scheda è Dante o AES67?
No, questa scheda è esclusivamente per il protocollo Waves SoundGrid. Per Dante esistono card dedicate della serie SQ Dante.
