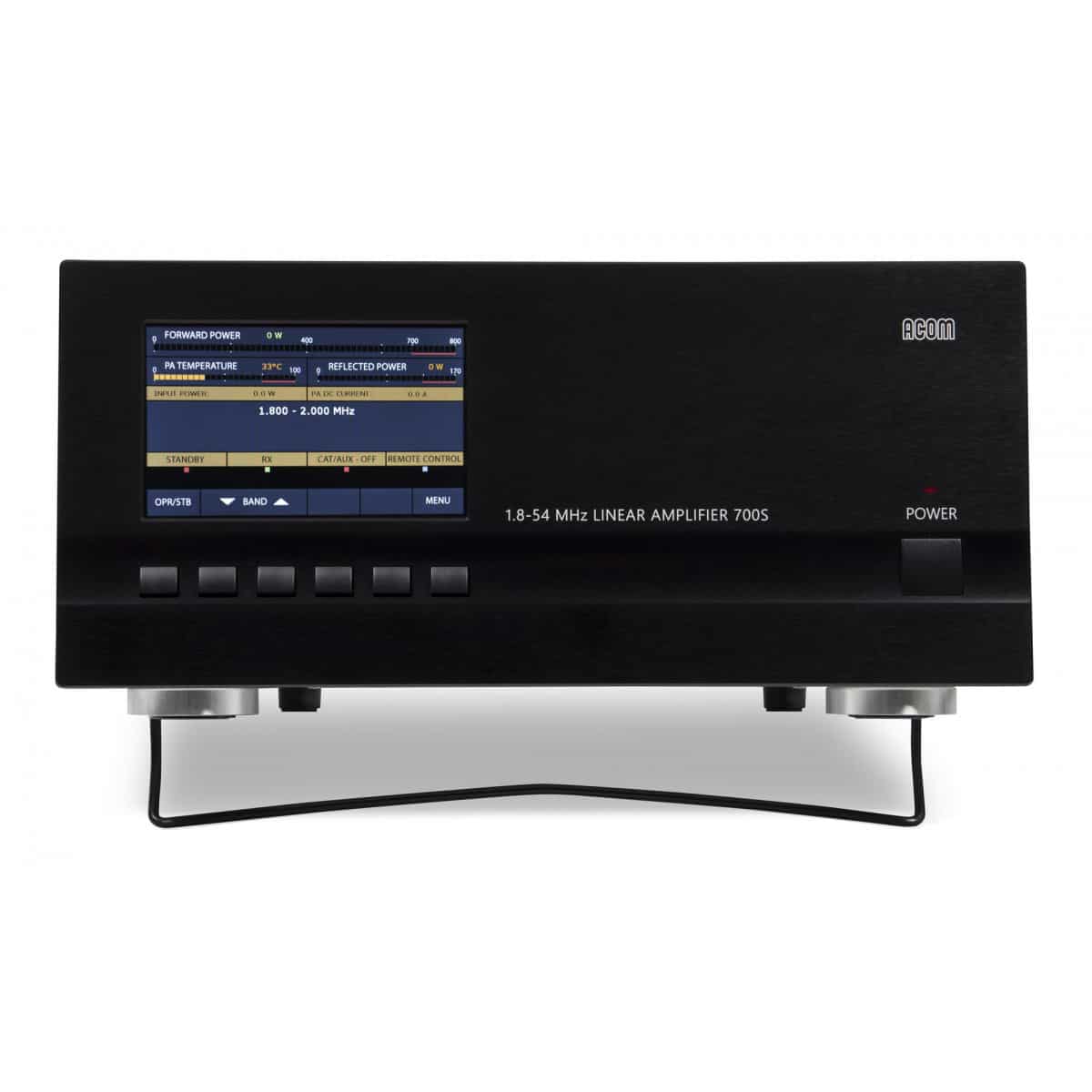

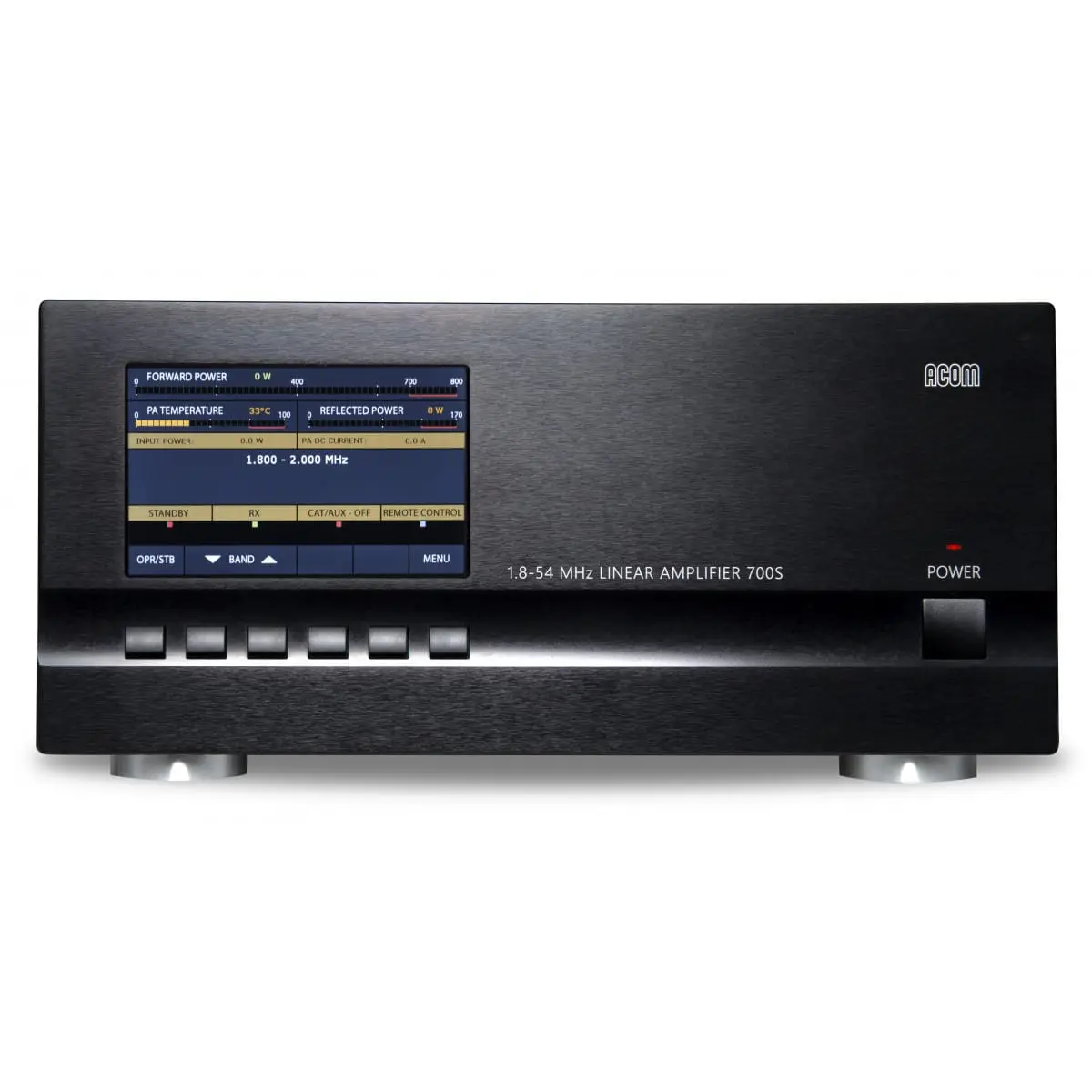

Display a colori ad alta risoluzione da 5 pollici (5 “) (108x65mm), 800×480 pixel e colori a 24 bit.

La fase finale utilizza transistor a effetto di campo (MOSFET) tipo MRFE6VP61K25N, progettati per resistere ad un’elevata discrepanza (SWR) in uscita e destinati al funzionamento in applicazioni aerospaziali, industriali, mobili e radiodiffusione.

Lo stadio PA finale utilizza un robusto transistor LDMOS – MRFE6VP61K25N o equivalente.

Compatibile con tutti i modelli di ricetrasmettitori disponibili sul mercato – non necessita di segnali speciali: è sufficiente “terra su trasmissione” (PTT) e 40 W di potenza dell’azionamento RF.

Circuito di ingresso a banda larga che fornisce un carico ricetrasmettitore perfetto con SWR inferiore a 1,2: 1 (in genere 1,1: 1), senza risintonizzazione su tutta la gamma di frequenza da 1,8 a 54 MHz

Il funzionamento generale di ACOM 700S è estremamente semplificato: i menu su schermo sono intuitivi e facili da seguire e non è richiesta alcuna competenza speciale da parte dell’operatore quando si cambiano le bande di frequenza

Possibilità di controllo automatico – quando collegato a un ricetrasmettitore con un’interfaccia CAT, l’amplificatore monitora costantemente, segue debitamente la frequenza operativa e cambia le bande di conseguenza.

Anche se non collegato all’interfaccia CAT, l’amplificatore controlla la frequenza del segnale di ingresso attraverso il contatore di frequenza incorporato e commuta automaticamente le bande.

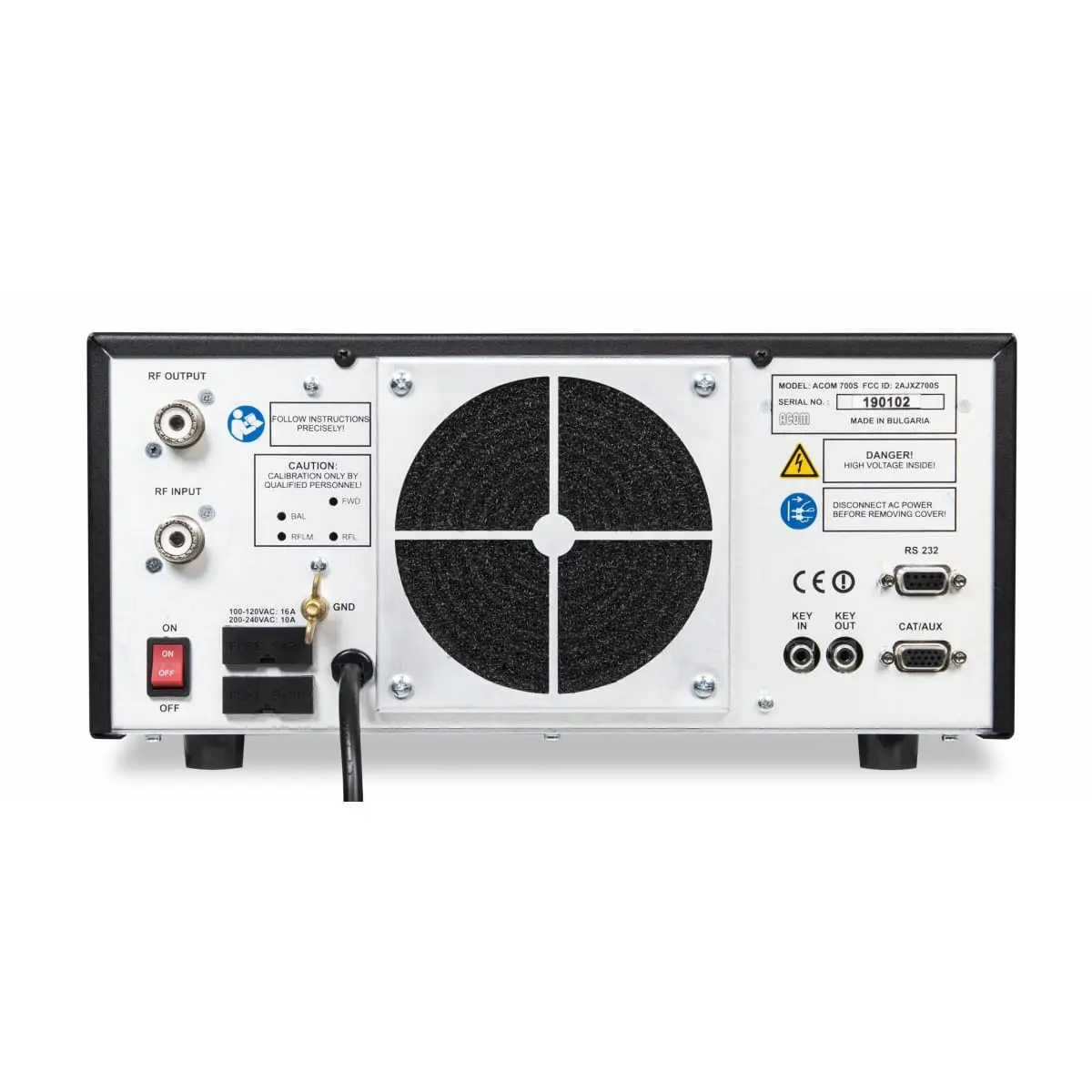

Controllato a distanza dall’interfaccia RS232.

Si prende cura di se stesso durante il funzionamento grazie ai circuiti di protezione che funzionano continuamente in tutte le modalità.

L’operatore può monitorare digitalmente più di 10 parametri riguardanti il ​​regime di funzionamento dell’amplificatore.

Facilità di manutenzione: i dati dettagliati (55 parametri) su ciascuno degli ultimi 28 interventi di protezione da guasti gravi vengono memorizzati nella memoria non volatile dell’amplificatore.

Conveniente per spedizioni e operazioni sul campo: costruzione estremamente compatta e leggera, gamma estesa di tensione di rete (100 V ÷ 240 V), corrente di picco limitata e corrente di alimentazione consumata puramente sinusoidale, correzione automatica del fattore di potenza (PFC) – tutti i parametri significativi nel funzionamento da rete instabile, generatori ecc. caratteristiche raggiunte grazie all’alimentatore switching integrato (SMPS).

Perfetta compatibilità elettromagnetica (EMC) sia con l’elevata sensibilità sia con i potenti apparecchi della stazione radio (ricevitori, computer, più amplificatori) che superano i requisiti EMC standard grazie all’uso di PFC e alla radiofrequenza aggiuntiva integrata filtri.

SPECIFICHE

a) Potenza di uscita nominale: 700 W +/- 0,5 dB, PEP o supporto continuo.

b) Distorsioni di intermodulazione (IMD3): meglio di 31 dB al di sotto dell’uscita PEP nominale.

c) Soppressione dell’emissione di emissioni armoniche e parassitarie: migliore di 60 dB (65 dB in genere).

d) Impedenze di ingresso e uscita: valore nominale: 50 Ohm sbilanciato, connettori tipo UHF (SO239);

• circuito di ingresso: banda larga, SWR inferiore a 1,2: 1 (1,1: 1 in genere); Gamma continua da 1,8 – 54 MHz senza risintonizzazione o commutazione;

• SWR percorso by-pass RF – inferiore a 1,1: 1, 1,8-54 MHz;

• SWR ammissibile al carico di uscita (antenna): fino a 3: 1 con riduzione proporzionale della potenza e fino a 1,5: 1 per la piena potenza di uscita;

e) Guadagno di potenza RF: 14 dB +/- 1 dB;

f) Tensione di alimentazione di rete: 100 V-240 V senza commutazione;

g) Consumo energetico alla massima potenza di uscita: 1350 VA o inferiore con un fattore di potenza di 0,95 o superiore;

h) Consumo di corrente in modalità a basso consumo energetico (in attesa): inferiore a 1VA;

i) è conforme alle norme di sicurezza dell’UE e agli standard di compatibilità elettromagnetica, nonché alle norme della Federal Communications Commission (FCC) degli Stati Uniti;

j) Condizioni di lavoro ambientali:

• intervallo di temperatura: da -10 C a +40 C (da 14 F a 104 F);

• umidità relativa dell’aria: fino al 95% a 35 C (95 F);

k) Dimensioni (sporgenze non incluse) e peso, in funzione: (P x L x A) 326 x 143 x 365 mm (12,8 x 5,6 x 14,2 In); 11,8 kg (26 Lbs).
