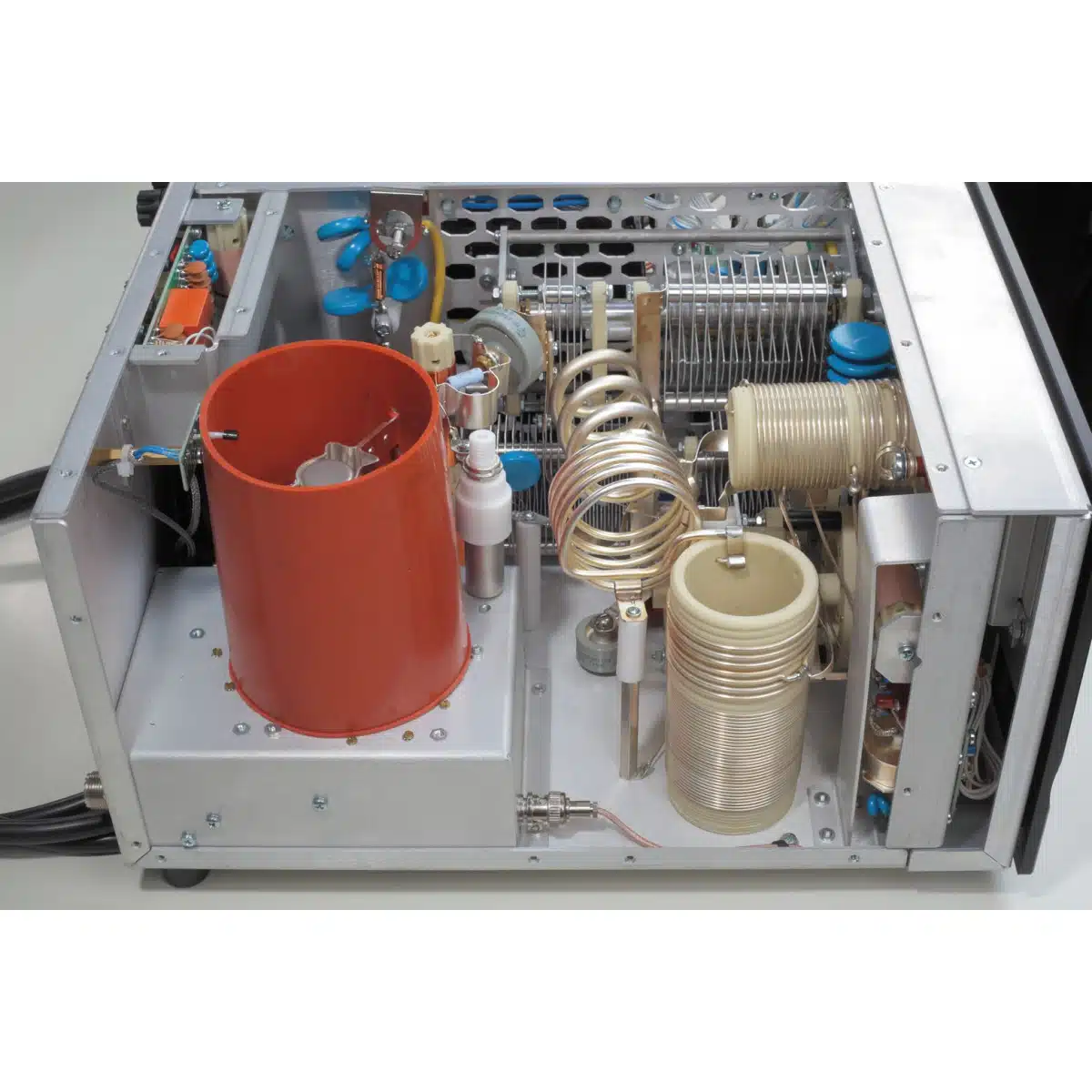

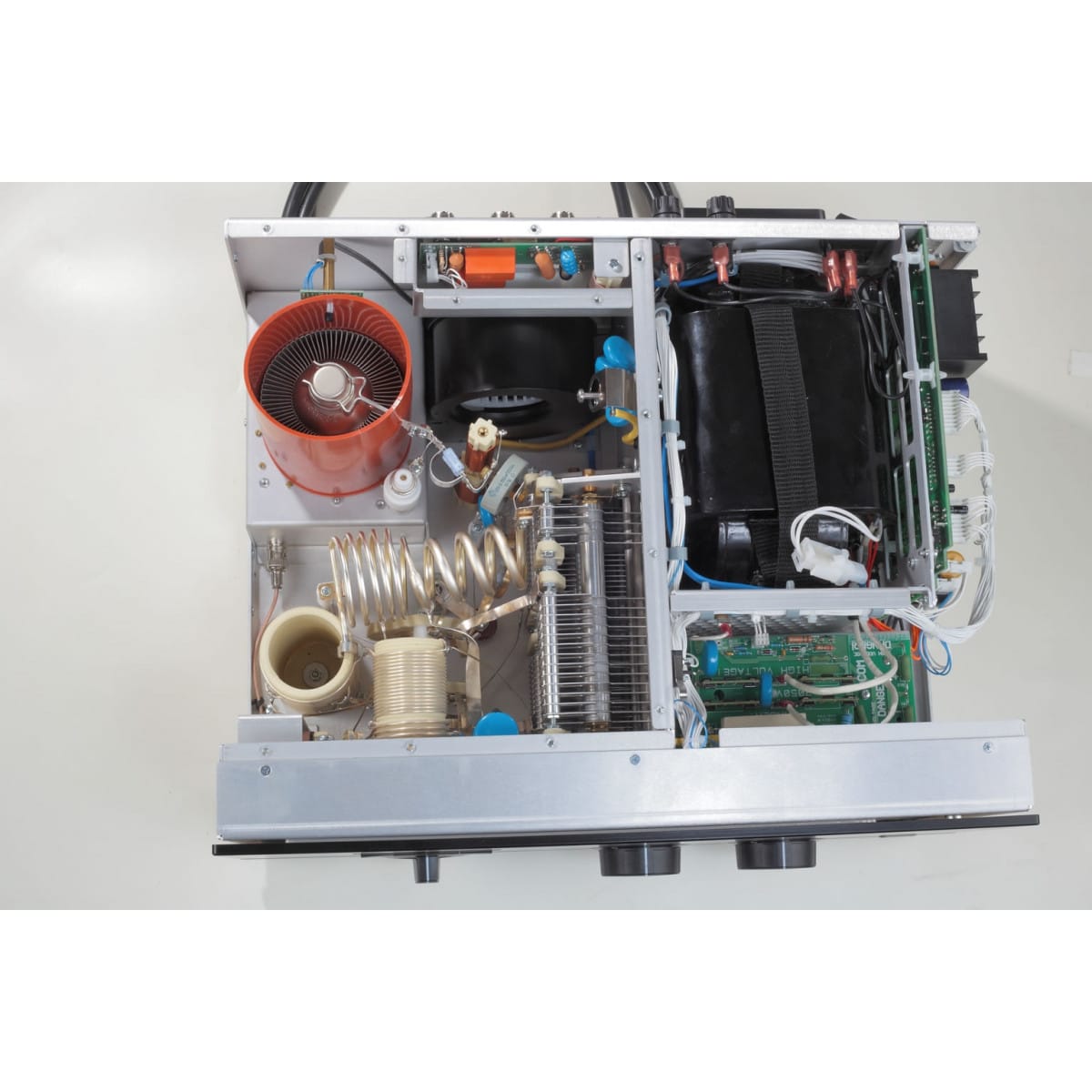

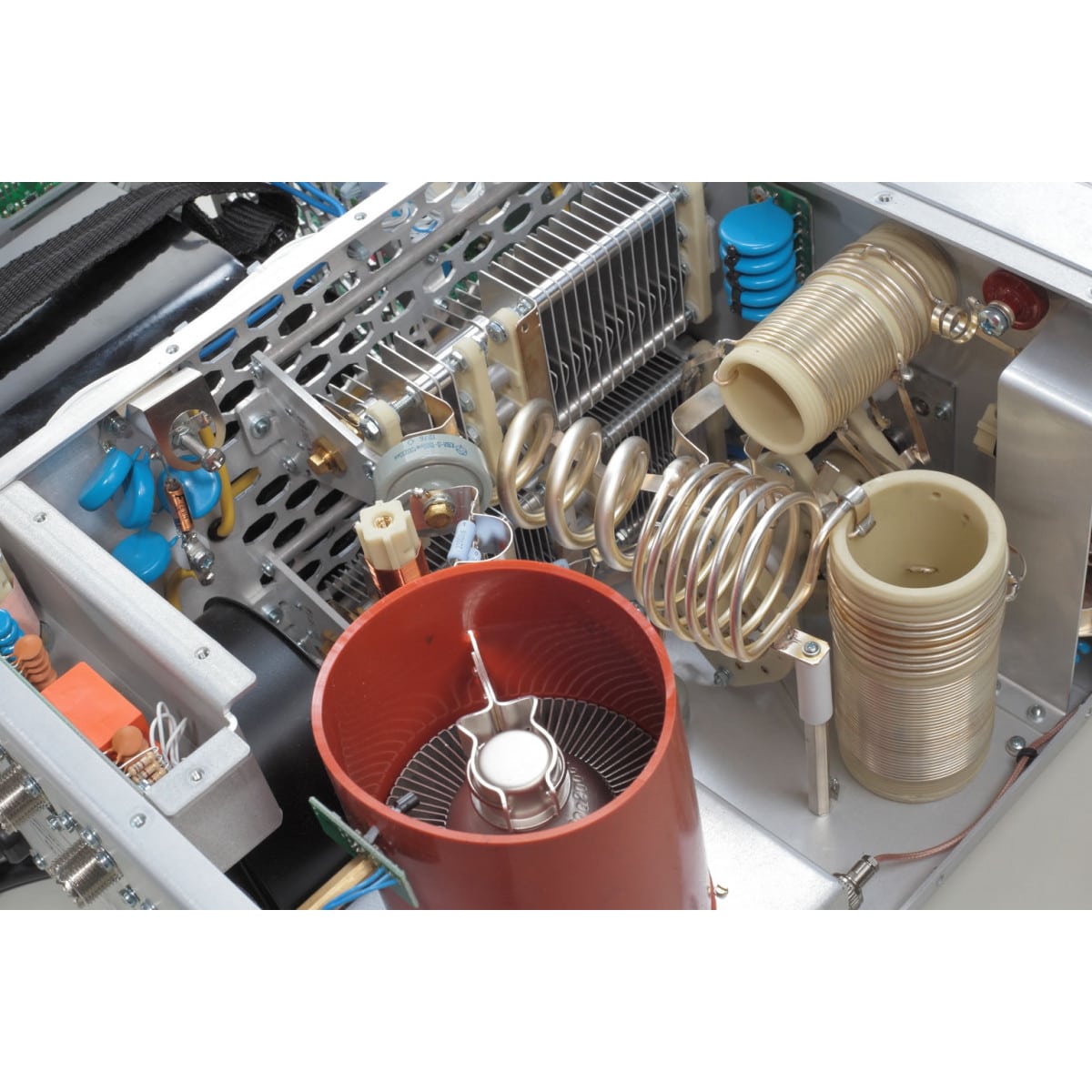

L’ACOM 2100 garantisce una potenza massima pari a 1500W sia in HF che in banda 6m. L’amplificatore è equipaggiato con una potente valvola 4CX1000. Con l’aiuto dell’indicatore di sintonia (TRI), progettato da ACOM, l’accordo dell’amplificatore diviene estremamente semplice e di solito sono necessari solo pochi secondi per completarlo in maniera corretta. Il circuito d’uscita può gestire disadattamenti dell’antenna fino a valori di SWR superiori a 3:1. Per questo motivo non saranno più necessari ingombranti e costosi accordatori d’antenna esterni che debbano gestire potenze elevate.

La costruzione dell’ACOM 2100 è molto robusta ed è stata orientata a criteri di massima protezione. Sono stati utilizzati numerosi circuiti di protezione tali da garantirne il funzionamento senza alcun tipo di problema per svariati anni. Il finale è stato progettato per resistere a potenze riflesse di oltre 400W. Riesce a gestire i picchi di potenza generati dai recenti transceiver (spikes) così come brevi cadute della tensione di rete. Tutto ciò rende questo amplificatore particolarmente adatto all’uso durante Dx-pedition o field-days.

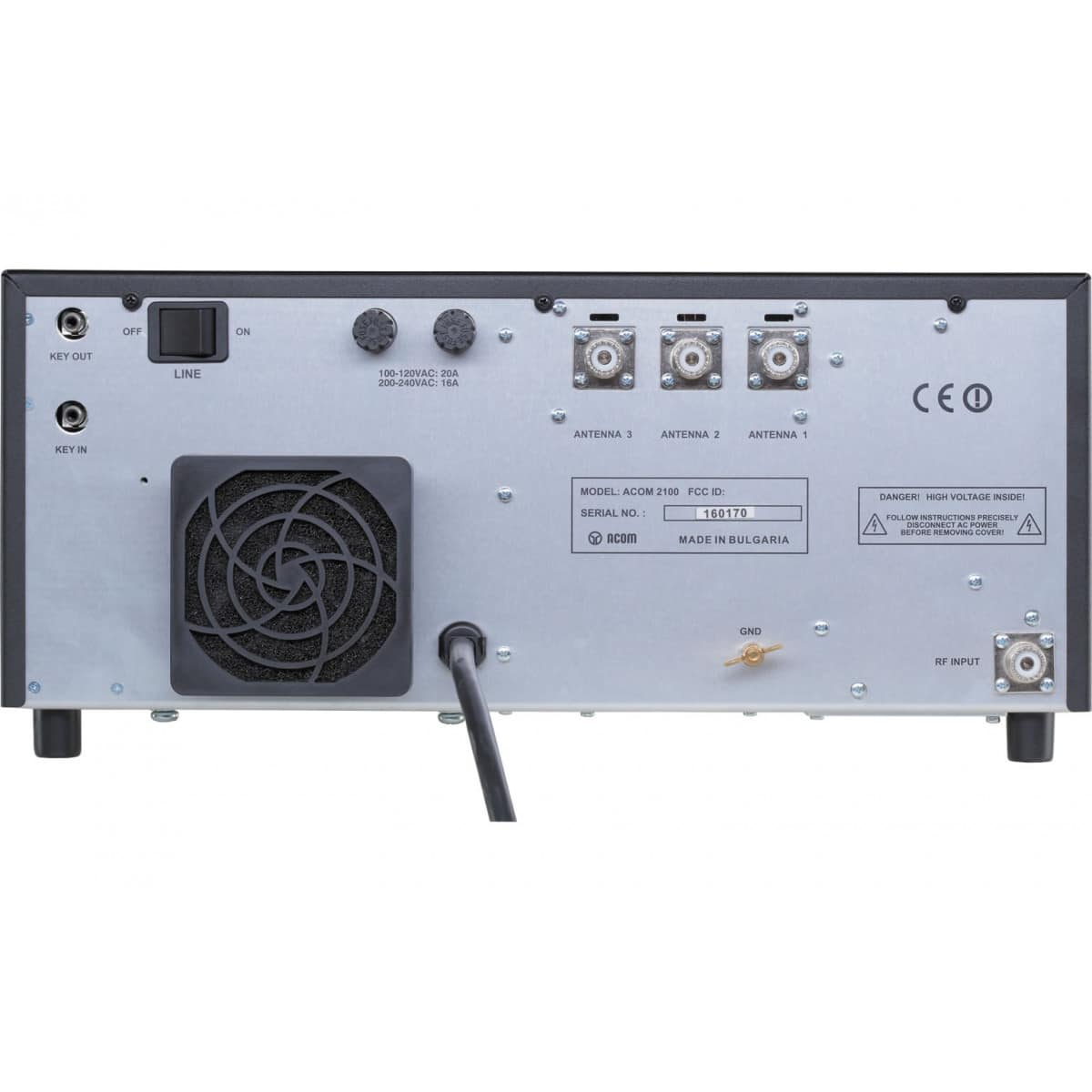

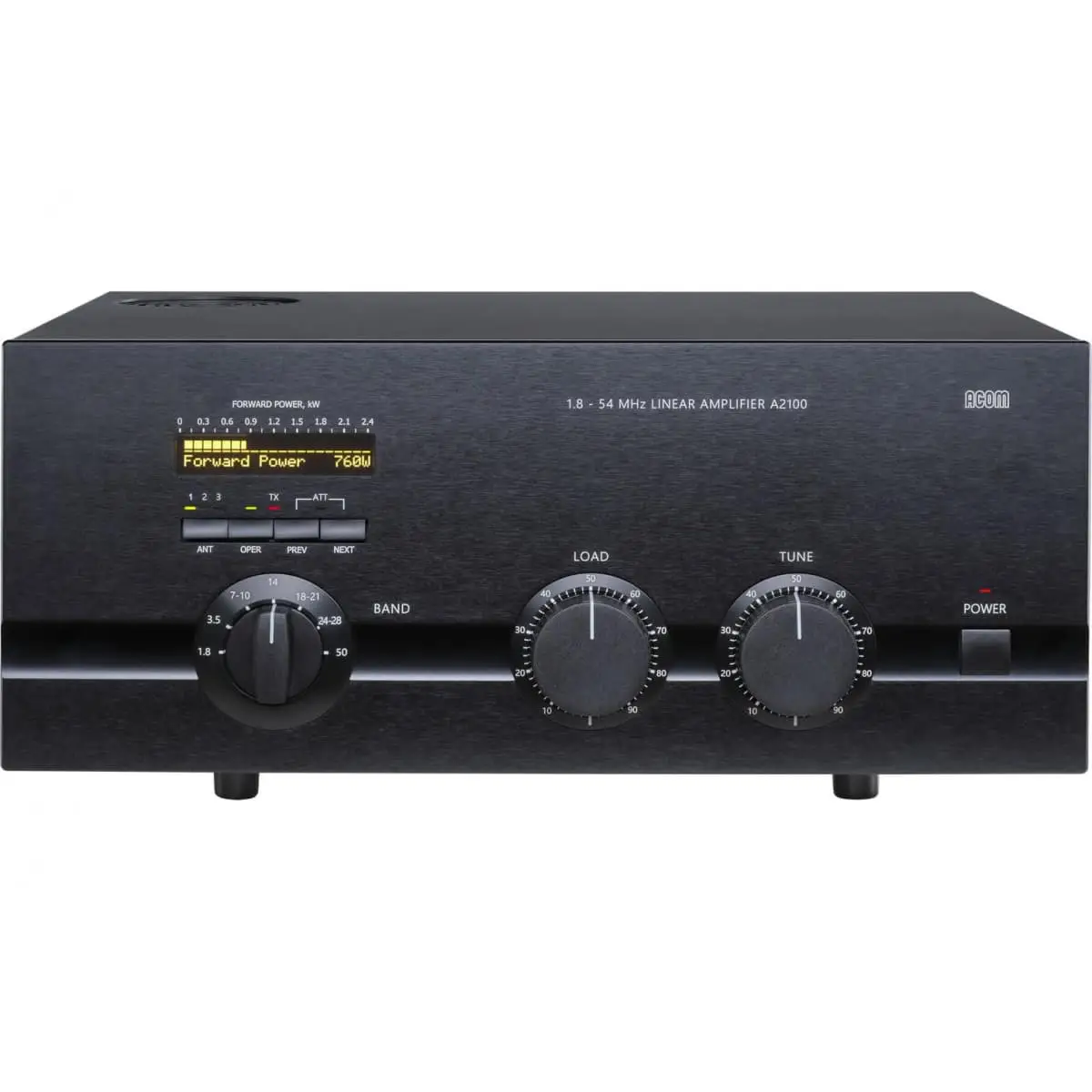

Il display offre una facile lettura del livello di potenza emessa e degli errori che potrebbero verificarsi durante l’utilizzo. Per facilitare la diagnosi degli ultimi 7 errori, questi verranno memorizzati nella memoria non volatile dell’amplificatore. I diversi led presenti sul frontale, mostrano lo stato dell’amplificatore, la modalità OPERATE, l’inserimento dell’attenuatore e l’antenna selezionata. L’amplificatore è infatti dotato di tre uscite d’antenna che possono essere selezionate con la semplice pressione di un pulsante sul pannello frontale. Vari sistemi di protezione ne garantiscono un funzionamento sicuro; mentre voi operate, l’amplificatore mantiene un controllo costante sulle variazioni delle tensioni di placca e di griglia, sulle rispettive correnti ed anche sulla potenza riflessa e sulla temperatura dell’aria di raffreddamento.
Il circuito d’ingresso è stato appositamente progettato a larga banda per offrire un’impedenza constante di 50ohm verso il transceiver, su qualsiasi gamma utilizzata.

Caratteristiche Tecniche

Dati tecnici
Frequenza di lavoro 1.8 – 54 MHz
Potenza emessa 1500W PEP or CW
Potenza di pilotaggio ca. 50-85 Watt
Amplificazione circa 13.5dB ± 1dB
Intermodulazioni (IMD3) > 32dB
Soppressione delle armoniche > 50dB (1.8-29.7 MHz)
> 66dB (50-54 MHz)
Connettori d’antenna 3 x SO-239 (PL), 50 Ω
SWR all’ingresso ≤ 1.3:1
Massimo SWR sull’uscita 3:1
Alimentazione 85-132VAC, 170-265VAC,
45-66 Hz, a singola fase
Consumo in VA (in trasmissione) circa 3500VA
Temperatura di lavoro 0° – +50°C
Massima umidità di lavoro 95% @ 35°C
Misure 445 × 375 × 205 mm
Peso 29.3 kg
