Analizzatore d’antenna Vettoriale NanoVNA-F V2 50KHz-3GHz Display 4.3 pollici IPS TFT

Analizzatore d’antenna Vettoriale NanoVNA-F V2 50KHz-3GHz Display 4.3 pollici IPS TFT

147.99152.99 IVA Inclusa

Confronta
COD: 1844059-S17 Categoria:

Condividi Prodotto

Descrizione:

L’analizzatore di rete vettoriale portatile NanoVNA-F V2 è un nuovo prodotto sviluppato sulla base di NanoVNA-F. Utilizza un display IPS LCD da 4,3 pollici e un case in lega di alluminio. È dotato di una batteria al litio di grande capacità da 5000 mAh di serie. Supporta il funzionamento dello schermo tattile e dei pulsanti laterali, supporta l’interfaccia cinese e inglese. Il design di questo prodotto è basato su NanoVNA di edy555 e SAA V2 di OwOcomm, e l’ottimizzazione profonda del software è realizzata sulla base del prodotto precedente NanoVNA-F. L’interfaccia operativa è compatibile con NanoVNA-F, gli intervalli di misurazione sono estesi a 3GHz e gli intervalli dinamici sono maggiori. La misurazione è più precisa e l’operazione è più conveniente.

Caratteristiche:

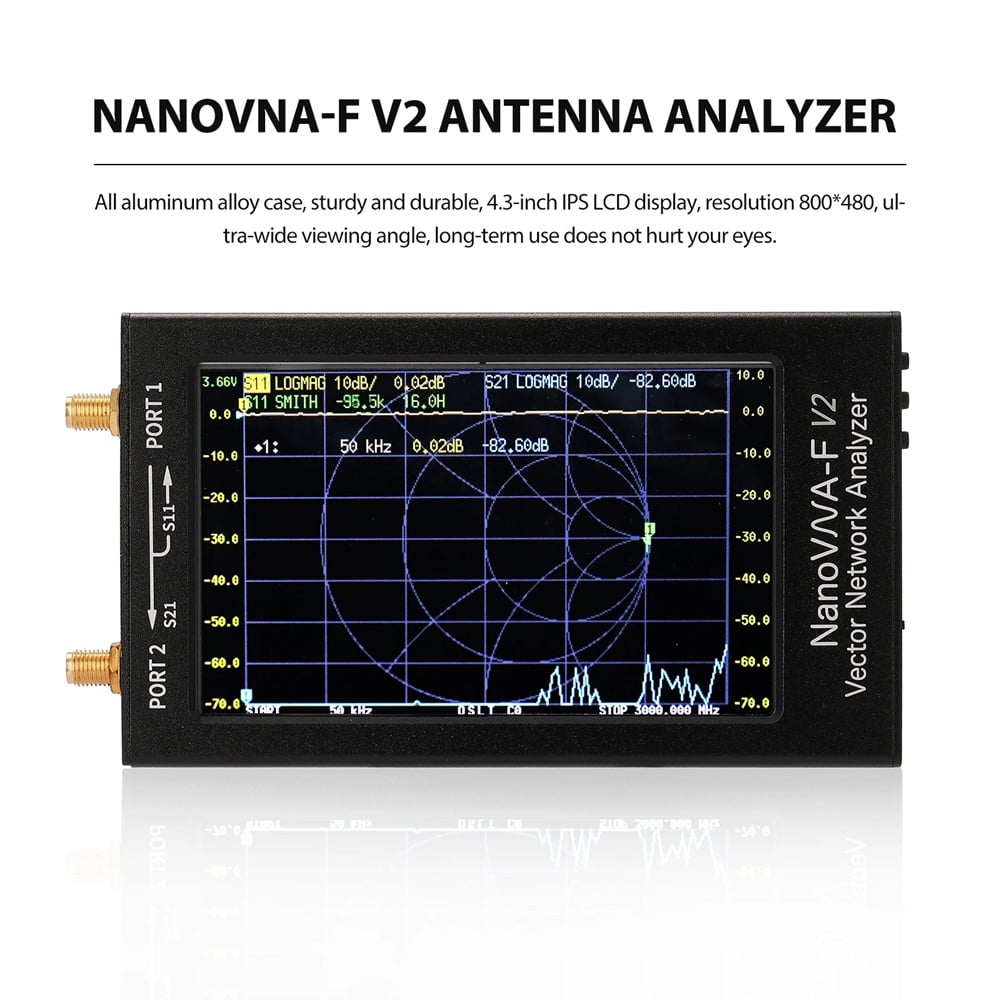

Display da 4,3 pollici IPS LCD, risoluzione 800 * 480, angolo di visione ultra ampio, l’uso a lungo termine non fa male agli occhi.
Tutta la custodia in lega di alluminio, robusta e durevole, protegge efficacemente le interferenze elettromagnetiche per garantire l’accuratezza della misurazione.
L’interfaccia a radiofrequenza è SMA, comoda per il collegamento di varie parti testate.
Design completamente touch screen, con 3 pulsanti laterali allo stesso tempo, funzionamento flessibile e conveniente.
Supporta l’interfaccia cinese e inglese.
Design dell’interfaccia utente ottimizzato, comodo per gli utenti per eseguire operazioni di misurazione.
Supporta la regolazione della luminosità dello schermo.
Il firmware può essere aggiornato tramite un disco U virtuale, non è necessario alcun programmatore e il firmware può essere aggiornato tramite il cavo dati USB di tipo c incluso.
Parti di calibrazione di qualità fine standard e cavo RG405 a stabilità di fase per garantire l’accuratezza della calibrazione.
Progettato con interfaccia di uscita di alimentazione USB, che può supportare l’uscita di potenza 5V / 1A.
Utilizzando un IC di ricarica ad alta corrente da 2 A, il tempo di ricarica è più breve.
Supportando il software del computer host, il computer host supporta le interfacce cinese e inglese.
Le immagini dello schermo del dispositivo possono essere ottenute facendo uno screenshot del computer host.
Funzione: può misurare i parametri S, il rapporto delle onde stazionarie di tensione, il grafico di Smith, la fase, il ritardo di gruppo, ecc.

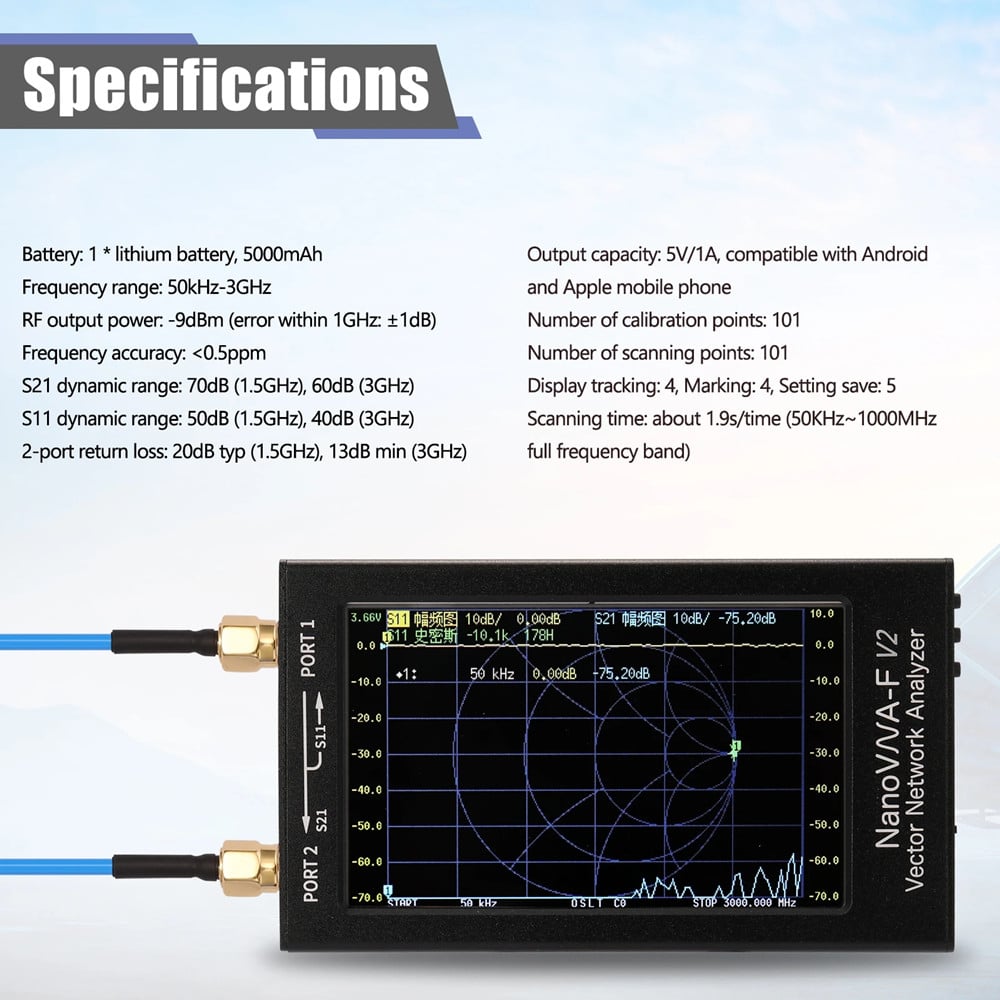

Specifiche:
Materiale: lega di alluminio (custodia)
Colore principale: nero
Batteria: 1 * batteria al litio, 5000mAh

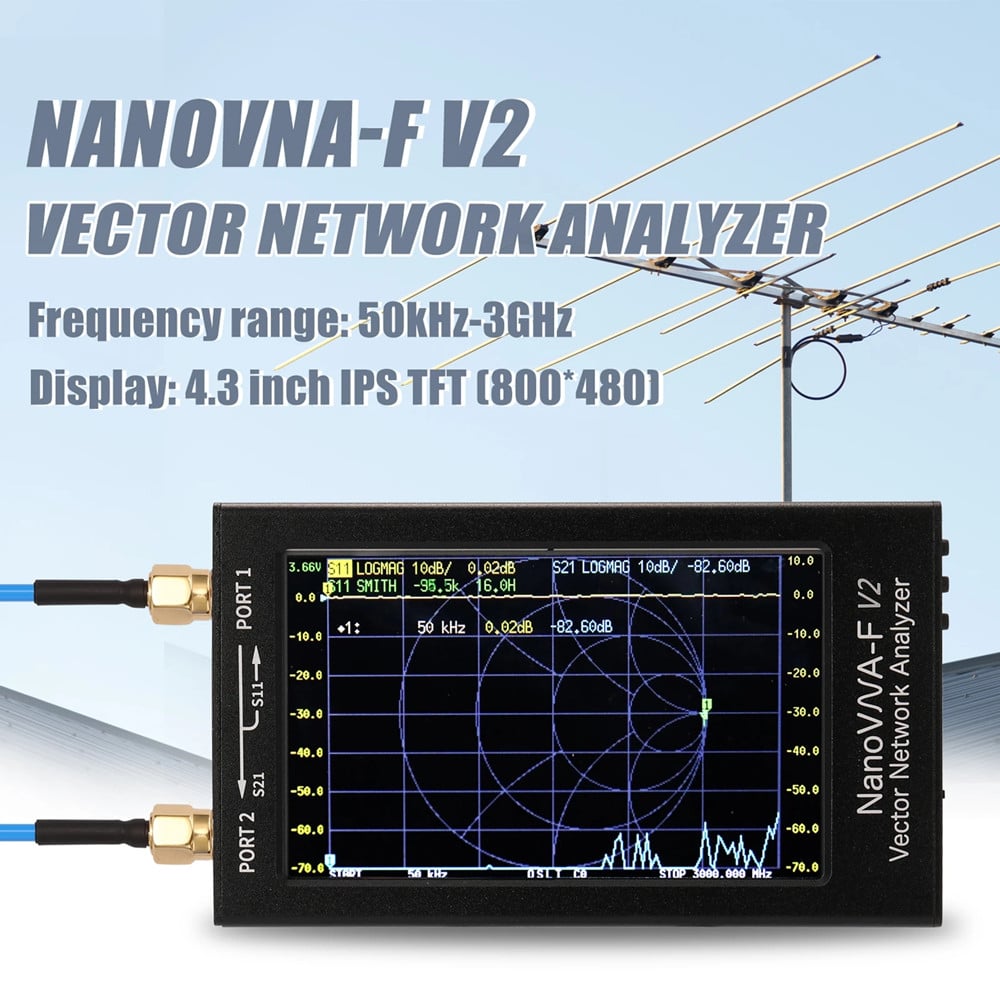

Frequenza: 50kHz-3GHz
Potenza di uscita RF: -9dBm (errore entro 1GHz: ± 1dB)
Precisione della frequenza: <0,5 ppm
Gamme dinamiche S21: 70dB (1.5GHz), 60dB (3GHz)
S11 gamme dinamiche: 50dB (1.5GHz), 40dB (3GHz)
Perdita di ritorno a 2 porte: 20 dB tipico (1,5 GHz), 13 dB min (3 GHz)
Numero di punti di calibrazione: 101 punti
Numero di punti di scansione: 101 punti
Numero di tracce: 4
Numero di punti del contrassegno: 4 (la barra del punto del contrassegno può essere spostata su e giù sullo schermo)
Interfaccia USB: USB Type-C Modalità di comunicazione: CDC (seriale)
Salvataggio impostazioni: 5 gruppi (dopo il salvataggio, può essere richiamato direttamente quando viene riutilizzato, non è necessario ricalibrare, ei parametri salvati prima dell’ultimo spegnimento verranno automaticamente richiamati alla riaccensione)
Supporta l’interpolazione dei risultati della calibrazione, può misurare senza ricalibrazione dopo aver regolato la banda di frequenza di misurazione
Tempo di scansione: circa 1,9 s / 1 volta (banda di frequenza completa da 50 kHz a 3000 MHz)

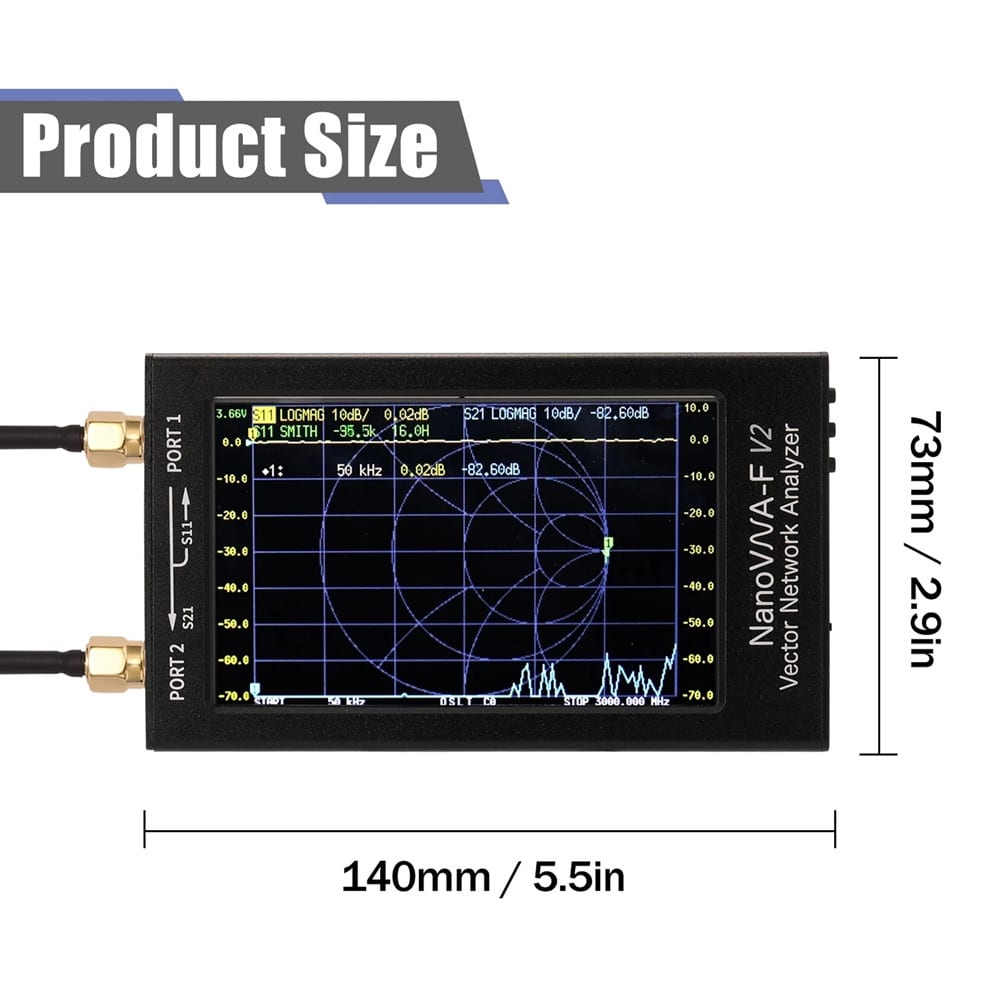

Dimensioni dell’articolo: 140 * 73 * 20 mm / 5,5 * 2,9 * 0,8 pollici
Peso dell’articolo: 270 g / 9,5 once
Dimensione dell’imballaggio: 250 * 150 * 50 mm / 9,8 * 5,9 * 2,0 pollici
Peso dell’imballaggio: 500 g / 1,1 libbre

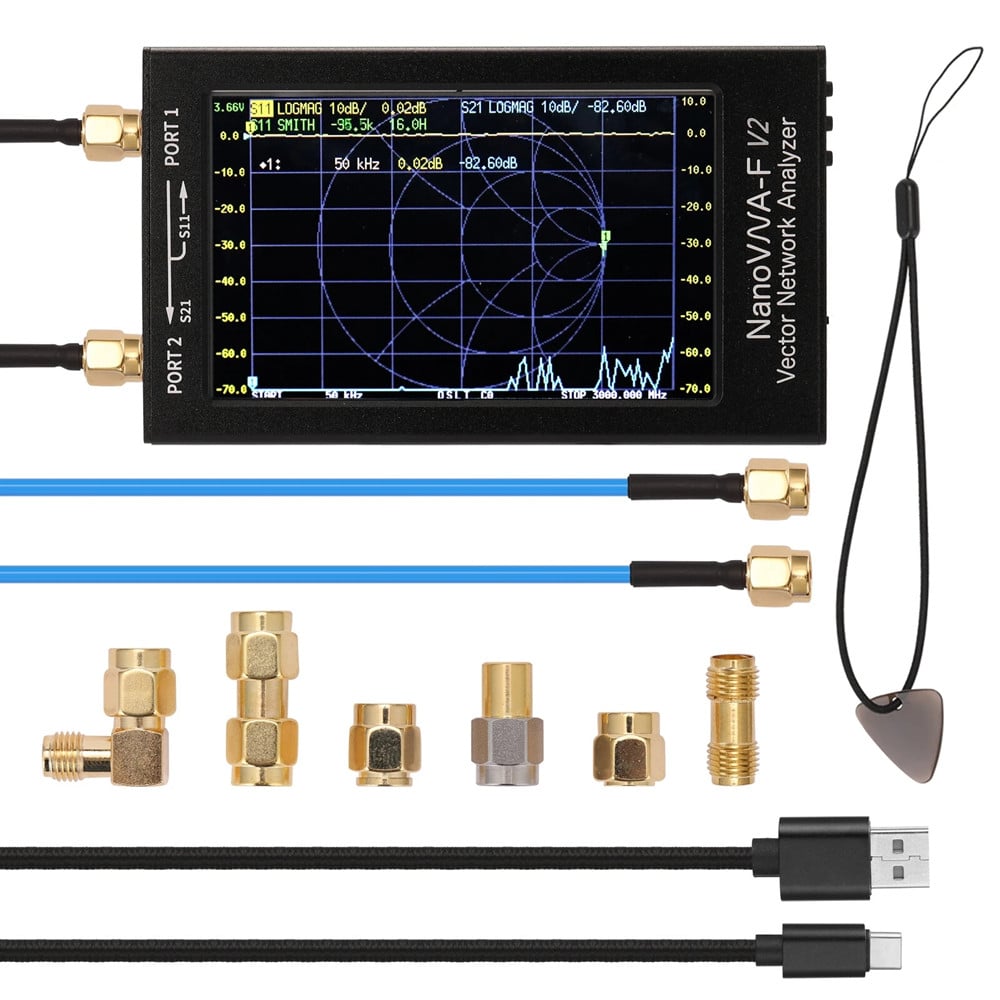

La confezione include:
1 * Host
1 * SMA Kit di calibrazione aperto
1 * SMA Kit di calibrazione per cortocircuito
1 * SMA Kit di calibrazione del carico da 50 Ω
1 * Adattatore per foro femmina a doppia testa SMA-KK
1 * Adattatore per pin maschio a doppia testa SMA-JJ
1 * SMA-JKW Gomito esterno Vite Foro interno per interno Vite Adattatore per aghi interni
Cavo RF SMA-JJ RG405 da 2 * 200 mm
1 * Cavo dati USB Type-C
1 * Stilo
