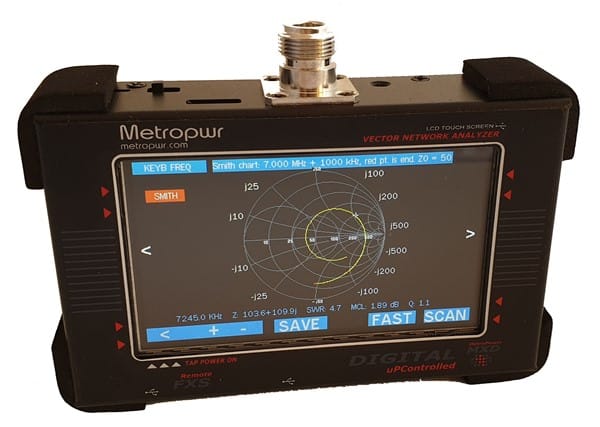

MetroPwr FX 700 analizzatore di rete vettoriale 0,1 / 700 MHz o comunemente chiamato analizzatore di antenna.

FX700 è un analizzatore di rete vettoriale 0,1 / 700 MHz utilizzato per misurare tutti i parametri di un’antenna. Dispone di un ampio display touch screen da 4,3 ”e di un potentissimo microprocessore a 32 bit che permette di visualizzare grafici e schemi di fabbro. Può misurare tutti i parametri R, Z, X, compreso il segno della reattanza. Può misurare la lunghezza dei cavi coassiali e rilevare un guasto su di essi. Può misurare la lunghezza dei cavi coassiali e rilevare un guasto su di essi un menu dedicato per la misurazione dei parametri del quarzo e un menu per misurare le antenne multibanda. Le caratteristiche principali:

• Misurazione R, Z, X (segno), SWR, Fase, Perdita di ritorno, Tdr, L, C
• Grafico di Smith
• TDR (riflettometro nel dominio del tempo)
• Misurazione della lunghezza del cavo
• Calibrazione OPEN, SHORT, LOAD (osl)

Fx700 può essere collegato al PC tramite la porta USB. È possibile esportare misurazioni, grafici e persino schermate del display. È compatibile con software di terze parti che funziona su Windows. È possibile stampare i grafici o creare un file pdf delle misure.

MANUALE D’USO

• MANUALE UTENTE ENG
• MANUALE D’USO IN ITALIANO

ANALIZZATORE METROPWR FX700 DI RETE VETTORIALE

 Caratteristiche tecniche Metropwr  FX700

•  Copertura 0,1 / 700  MHz
•  Display 4,3″ colori
•  Touchscreen capacitivo
•  Connettore DUT N
•  Misurazione R, Z, X (segno), SWR, Fase, Perdita di ritorno, Tdr, L, C
•  Impedenza 50,75,100,150,300 ohm
•  Calibrazione OPEN, SHORT, LOAD (osl)
•  Carta Smith, misura antenna multibanda
•  TDR (riflettometro nel dominio del tempo)
•  Misurazione della lunghezza del cavo
•  Memorizzazione della grafica su scheda sd / bmp, png
•  Esporta immagini tramite sd
•  Misura i parametri del quarzo
•  Generatore di menu
•  Scansione veloce / accurata
•  Batteria agli ioni di litio inclusa (2600mA)
•  Circuito di ricarica USB
•  Firmware upgradabile via USB
•  Tensione di esercizio 3,7 V.
•  Dimensioni compatte 135 x 32 x 85 mm
•  Peso 250gr
