NanoVNA Analizzatore di Antenna Vettoriale 50KHz – 900MHz HF VHF UHF

In offerta!

NanoVNA Analizzatore di Antenna Vettoriale 50KHz – 900MHz HF VHF UHF

Il prezzo originale era: €64.02.Il prezzo attuale è: €60.82. IVA Inclusa

Affrettati la promozione scade!

Disponibile

✅ Garanzia 2 Anni   ✅ Prodotto Fatturabile   ✅ Controllo Qualità   ✅ Pagamenti Sicuri

Ricevilo entro il 15 Ottobre e 30 Ottobre
EAN: 8052275611810 Categoria: Tag:

Condividi Prodotto

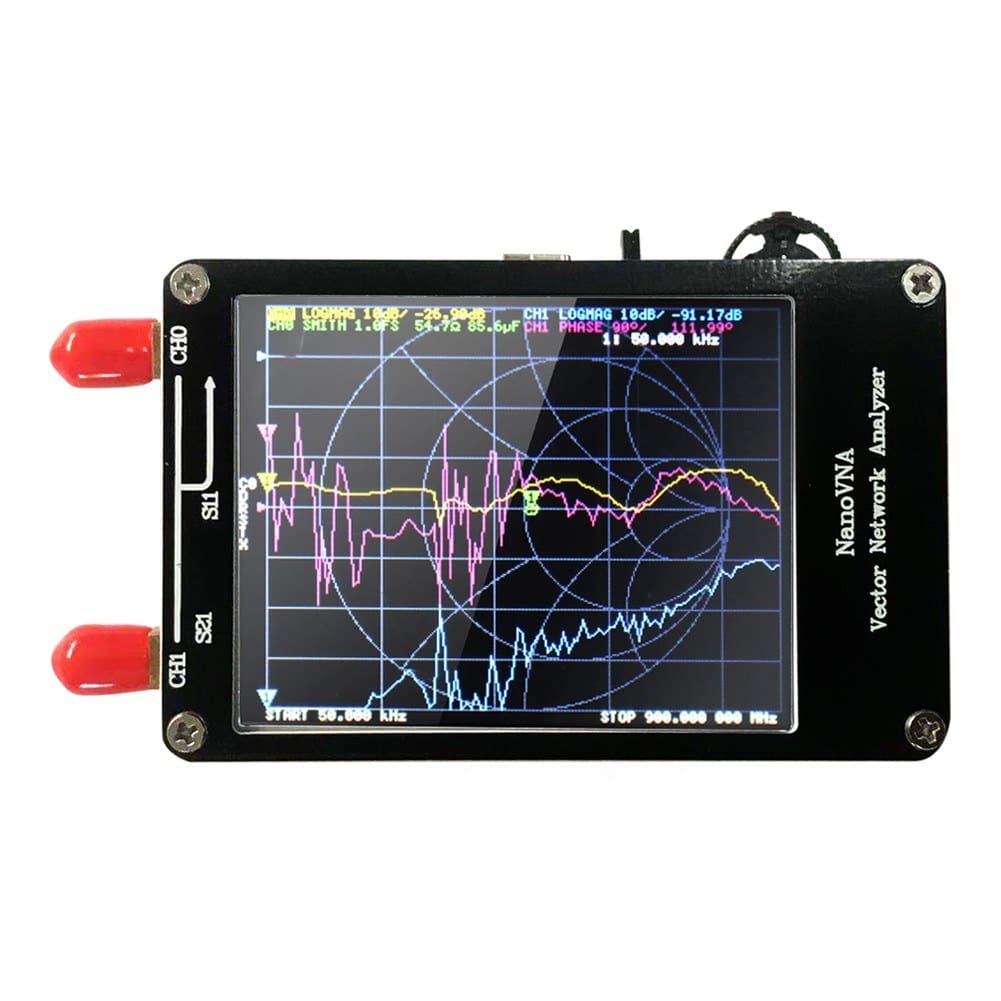

Questo è un prodotto fai-da-te con funzione di misurazione della rete vettoriale. Include uno schermo tattile da 2,8 pollici, misurazione TX/RX, in grado di determinare i parametri S11 e S21 completi, se è necessario ottenere S12 e S22, è necessario sostituire manualmente il cablaggio della porta del ricetrasmettitore.

Caratteristiche:
Il software di controllo per PC può esportare file Touchstone (snp), che possono essere utilizzati per vari software di progettazione e simulazione radio.

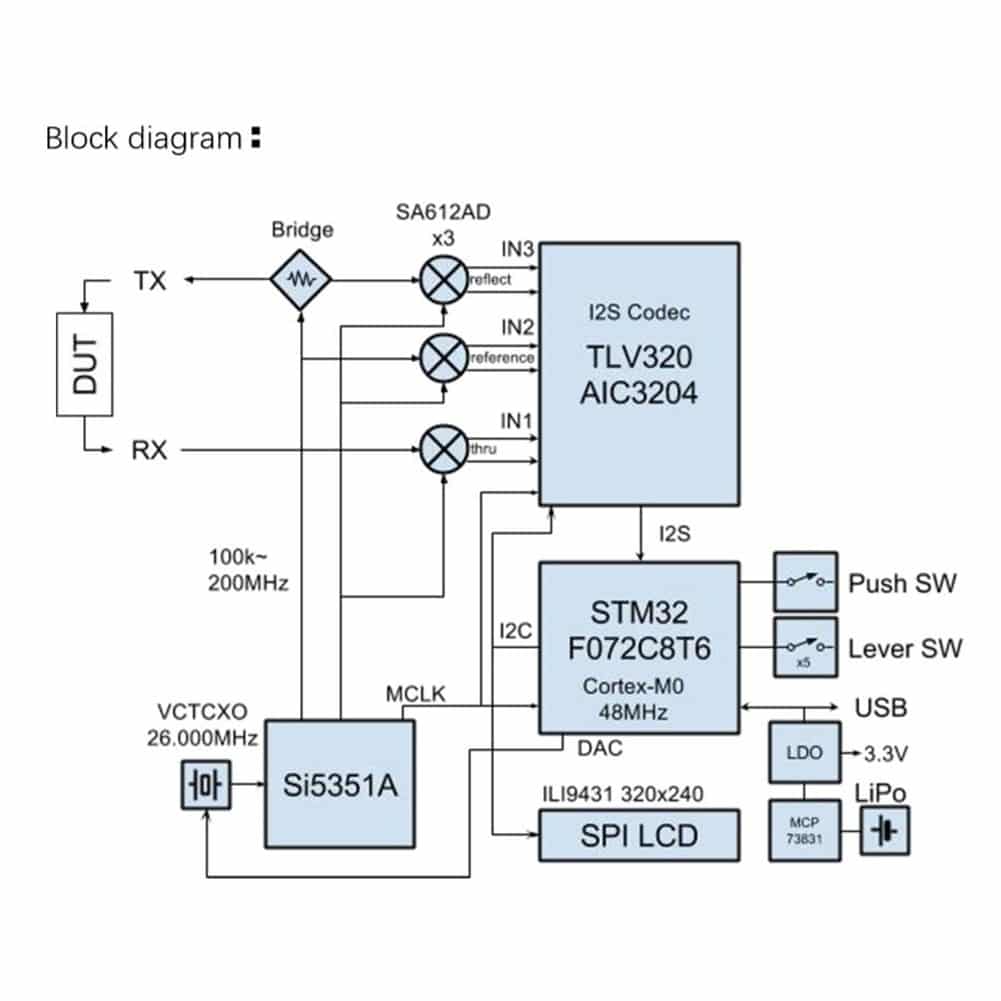

L’algoritmo di frequenza migliorato può utilizzare l’estensione armonica dispari di si5351 per supportare la frequenza di misurazione fino a 900 MHz.
Le gamme di frequenza 50k-300MHz dell’uscita diretta si5351 forniscono una dinamica migliore di 70dB.
La banda estesa 300M-600MHz offre una dinamica migliore di 50 dB e la banda 600M-900M è migliore di 40 dB di dinamica.
Piccolo e portatile, facile da usare, questo progetto mira a fornire un gadget RF ma uno strumento utile per gli appassionati.

Specifiche:
Materiale: PCB
Colore: nero
Frequenza di misurazione: 50KHz~300MHz (50KHz~900MHz, abilita firmware esteso) (i prodotti verranno aggiornati con il firmware più recente prima della spedizione, la frequenza di misurazione effettiva è 50KHz~900MHz)
Uscita RF: -13dbm (massimo -9dbm)
Precisione della frequenza: <0,5 ppm
Intervalli di misurazione: 70 dB (50 KHz-300 MHz), (50 dB (300 M-600 MHz), 40 dB (600 M-900 MHz) abilita firmware esteso)
SWR porta: <1.1
Schermo: TFT da 2,8 pollici (320*240)
Interfaccia USB: USB tipo C
Modalità di comunicazione: CDC (seriale)
Alimentazione: USB 5V 120mA, corrente di ricarica massima 0,8A
Batteria: 1 x batteria al litio, 600 mAh (inclusa)
Numero di punti di calibrazione: 101 (fissi)
Numero di punti di scansione: 101 (fissi)
Display tracking: 4, Marking: 4, Setting save: 5
Dimensioni PCB: 85,5 x 54 x 11 mm (senza connettori e interruttori)
Dimensione del pacchetto: 120 x 78 x 40 mm
Peso della confezione: 160 g

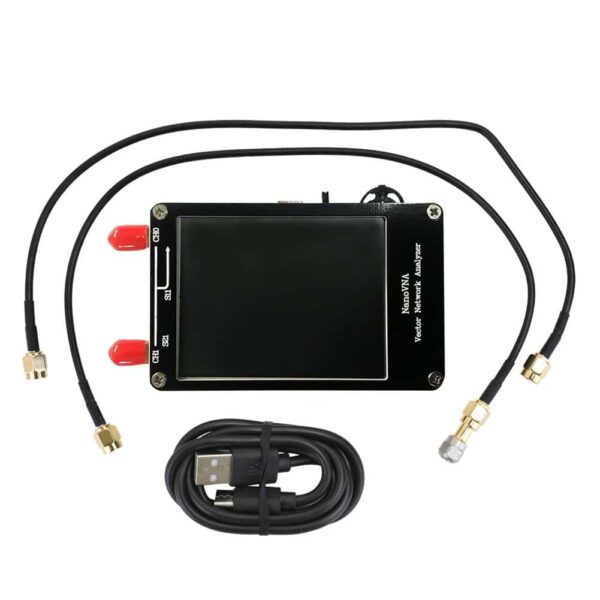

Contenuto della confezione:
1 x Analizzatore
1 x Cavo dati USB di tipo C
2 x Cavo SMA da maschio a maschio da 30 mm
1 x Connettore SMA da femmina a femmina
