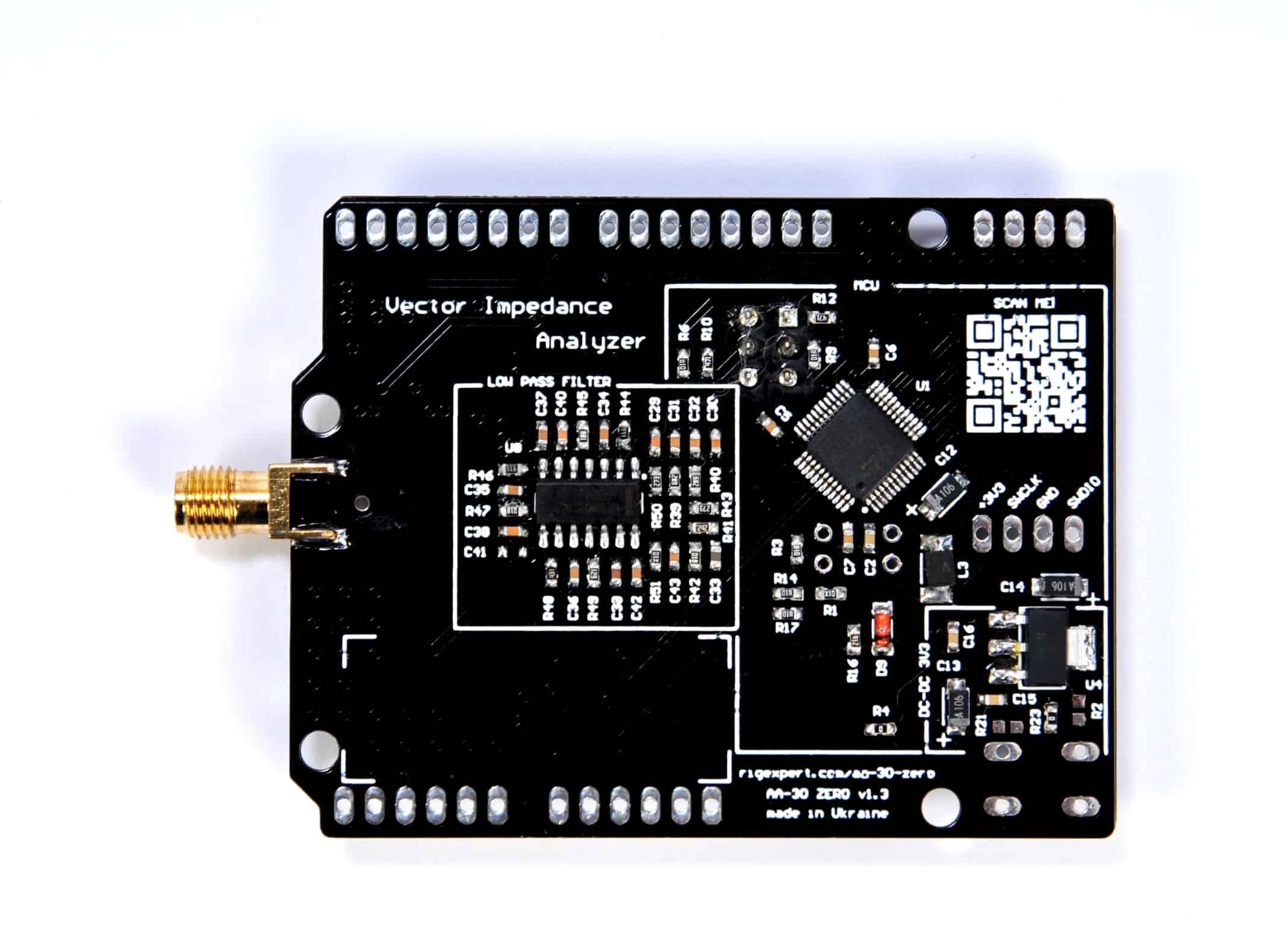

RigExpert AA-30 Zero
Analizzatore d’antenna da 0 a 30MHz l’analizzatore di antenna HF vettoriale più conveniente al mondo! Connessione USB e software gratuito. Utenti di Arduino: aggiungi un analizzatore di impedenza vettoriale e un generatore RF al tuo progetto!
Perché l’AA-30.ZERO?
Creando AA-30.ZERO, abbiamo incontrato i numerosi desideri di radioamatori e appassionati di hobby per dare loro uno strumento di misurazione che possa essere facilmente integrato nei propri progetti. L’analizzatore è disponibile come kit per soddisfare questo requisito.
Pronto per l’uso
L’analizzatore ha tutto il necessario a bordo: gli utenti possono collegare AA-30.ZERO al PC (tramite un adattatore USB a UART-TTL) ed eseguire tutti i normali set di misurazioni di laboratorio, in soli cinque minuti. AA-30.ZERO è perfettamente compatibile con il nostro software AntScope.
Fallo da solo

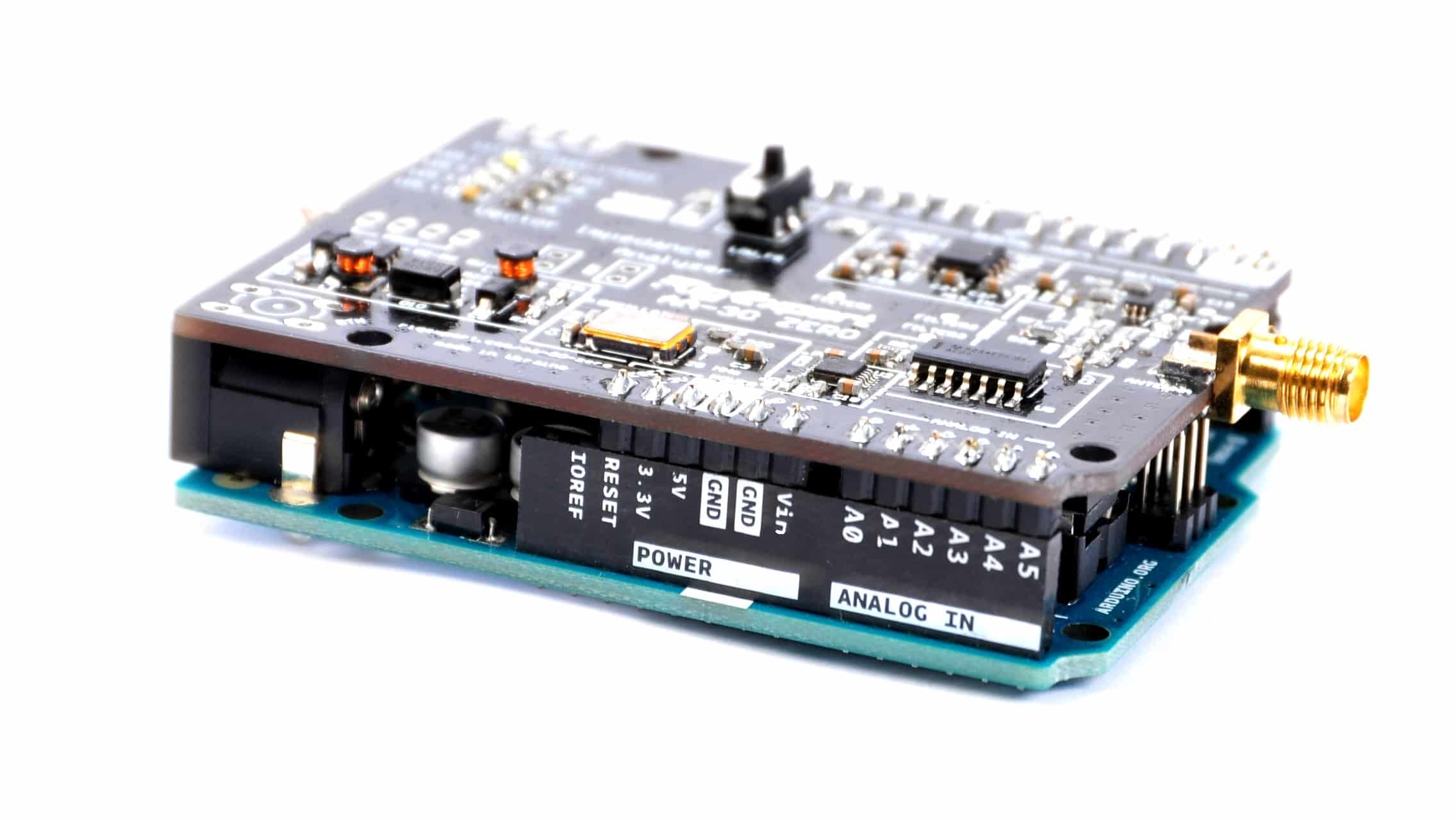

Gli utenti esperti possono associare AA-30.ZERO alle schede Arduino creando il proprio progetto hardware / software, poiché AA-30.ZERO è compatibile con gli standard Arduino. Inoltre, abbiamo reso disponibili diversi esempi di come eseguire AA-30.ZERO nei progetti fai-da-te.
Altre idee:
Vuoi creare il tuo sintonizzatore automatico per l’antenna? Utilizzare AA-30.ZERO come sostituto dell’accoppiatore direzionale!
Vuoi eseguire da remoto circuiti RF o analisi dell’antenna? Abbina AA-30.ZERO con ESP8266 Wi-Fi SoM e fallo facilmente!
Vuoi sintonizzare la tua antenna con elementi guidati? Utilizzare AA-30.ZERO per la regolazione fine.
prezzo e potenza
Non c’è possibilità di trovare un analizzatore della concorrenza così potente a un prezzo così basso. Con AA-30.ZERO, i sogni dei radioamatori si stanno avverando!
RigExpert AA-30.ZERO – Specifiche tecniche
Intervallo di frequenza: da 0,06 a 30 MHz
Ingresso di frequenza: risoluzione di 1 Hz
Misura per sistemi da 25, 50, 75 e 100-Ohm

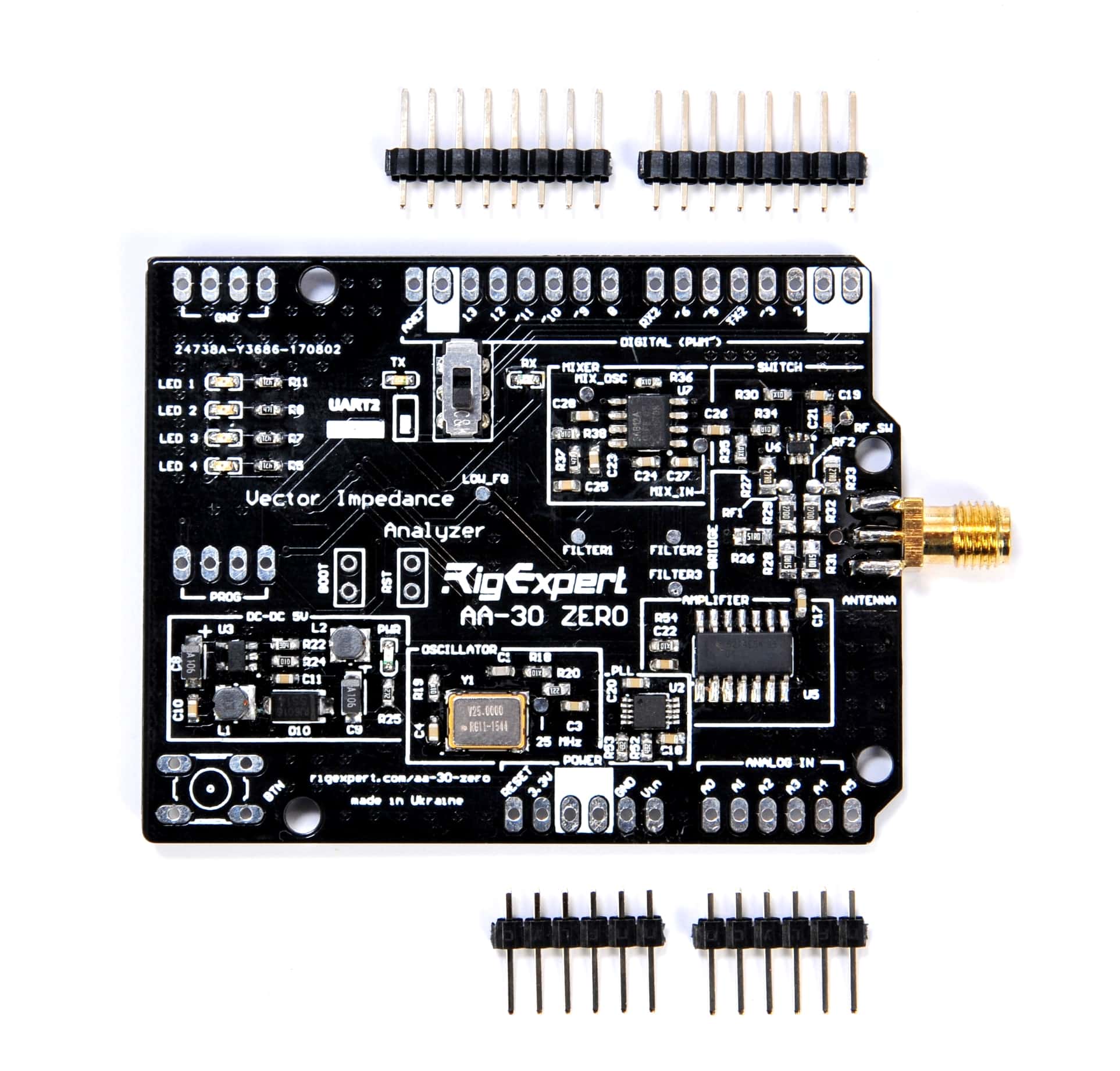

Custodia: nessuna, solo PCB – disponibile come kit
Display: 4 LED
Interfaccia di comunicazione: UART, 38400 baud
Intervallo di misurazione SWR: da 1 a 100
Intervallo R e X: 0 … 10000, -10000 … 10000
Uscita RF
• Tipo di connettore: SMA
• Forma del segnale di uscita: quadrata, da 0,06 a 30 MHz
• Potenza in uscita: +13 dBm (con carico di 50 ohm)
Energia
• Fornitura: 5 V esterni
• Assorbimento di corrente (max) 150 mA
Dati generali
Dimensioni (L x A x P), solo PCB senza connettori: 55 mm x 69 mm x 5 mm (2,1 x 2,7 x x 0,2 pollici)
Peso senza connettori: 310 g (10,9 Oz)
Temperatura di esercizio: 0 … 40 ° C (32 … 104 ° F)
NOTA: le specifiche sono soggette a modifiche senza preavviso
Informazioni aggiuntive
EAN | 8670000835128 |
---|
