Caratteristiche:

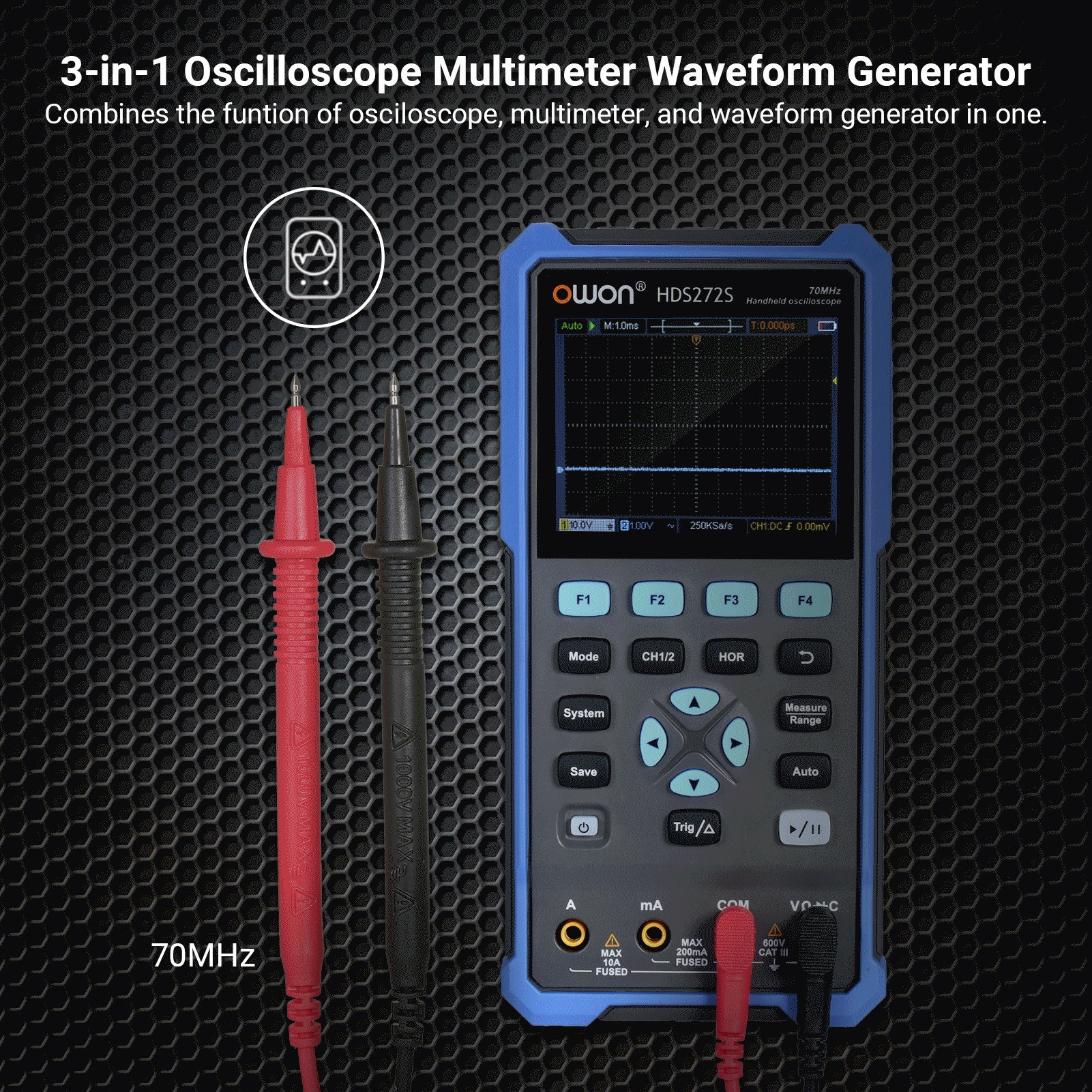

Strumento di prova portatile versatile – Funzione oscilloscopio portatile + Funzione multimetro digitale + Generatore di forme d’onda, strumento di prova portatile multifunzionale integrato 3-in-1. Un interruttore a chiave facile da usare, dimensioni compatte con supporto per staffa per manutenzione all’aperto, misurazione rapida in loco, manutenzione dell’automobile, rilevamento dell’alimentazione, ecc.

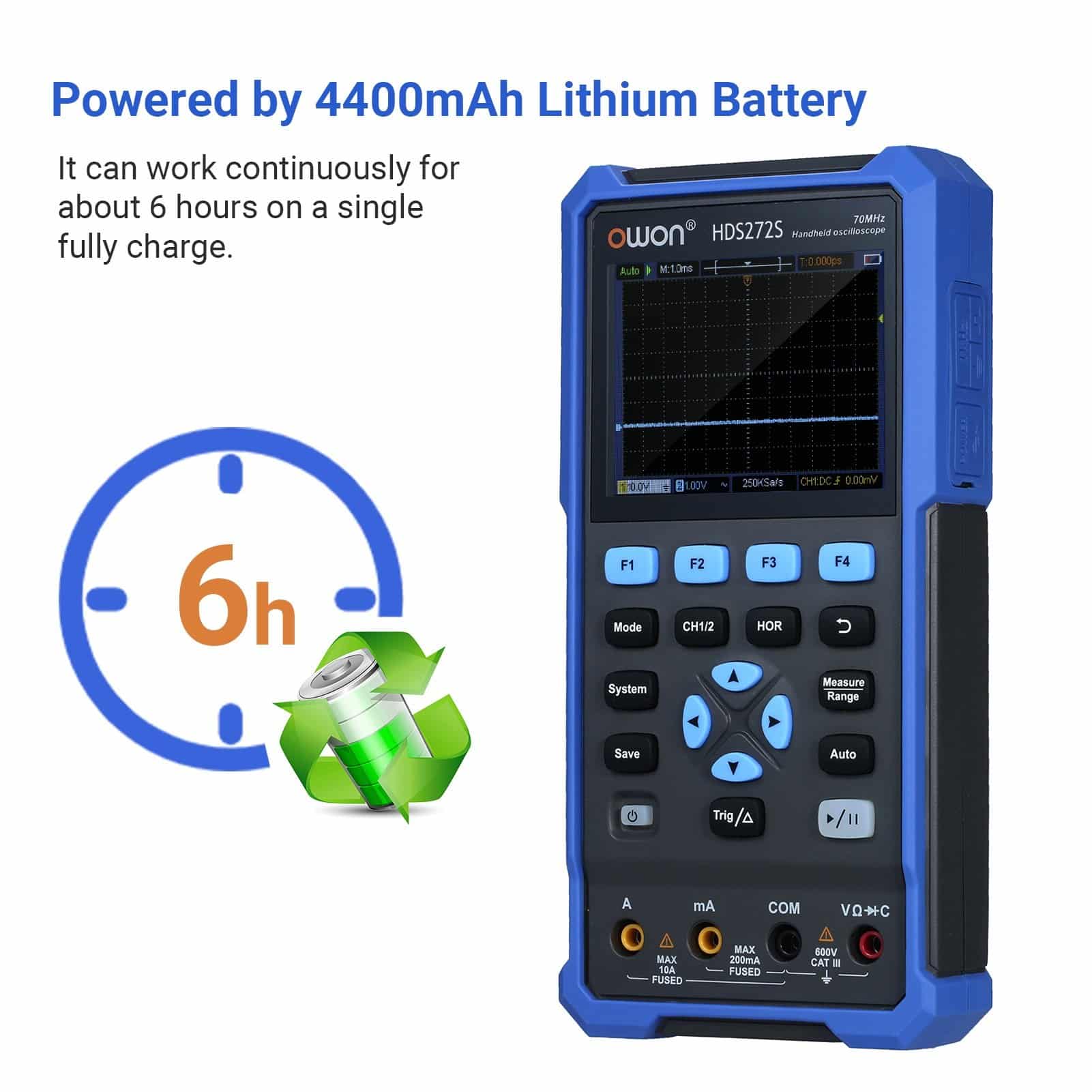

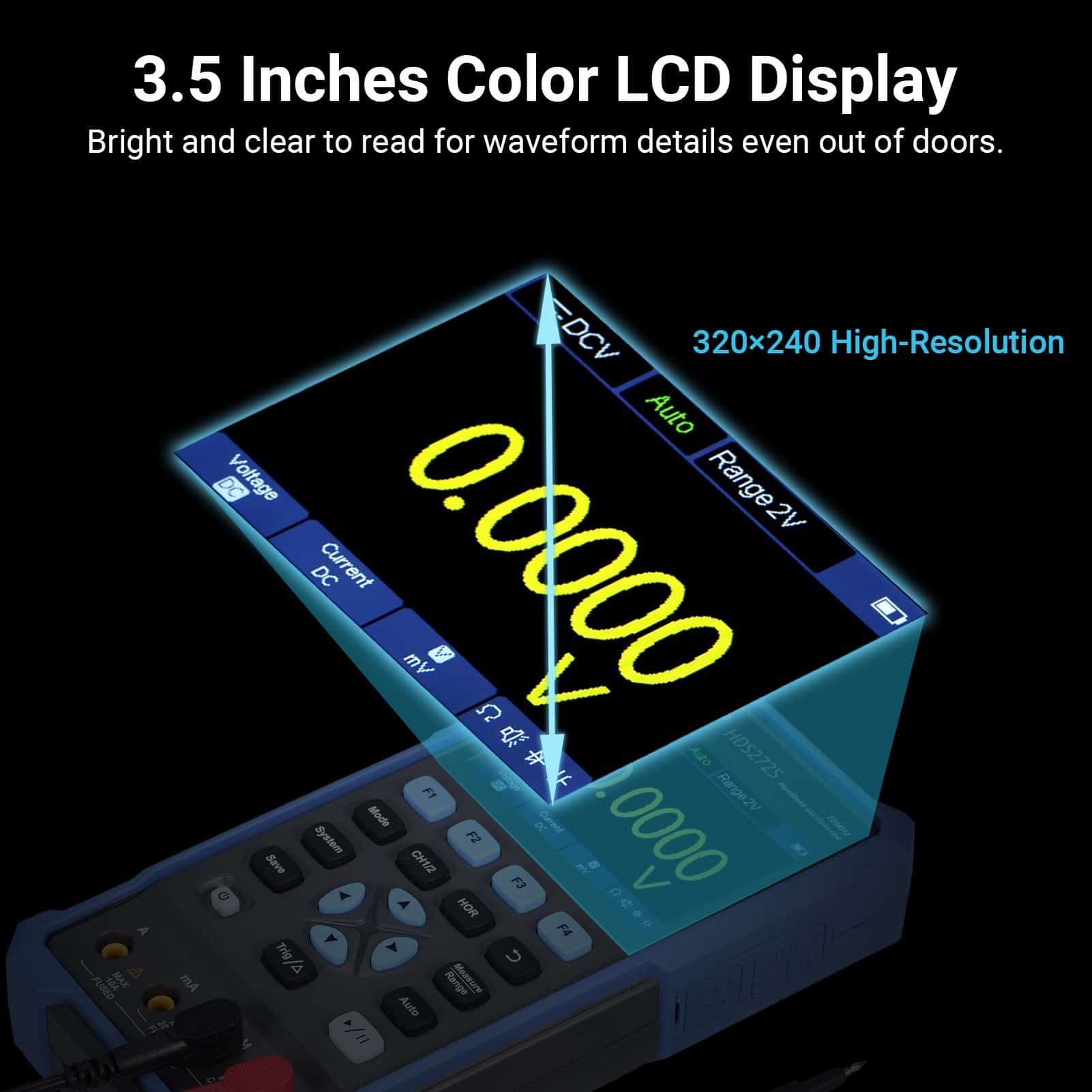

Design ergonomico: display LCD a colori da 3,5 pollici ad alta risoluzione e contrasto elevato; Alta affidabilità con funzione di auto-calibrazione; SCPI supportato tramite interfaccia USB Type-C è possibile analizzare e stampare i dati dall’oscilloscopio. 2 batterie al litio da 2200 mAh 18650, meno di 3 W di consumo energetico possono funzionare ininterrottamente per circa 6 ore; Cavo USB di tipo C incluso per una comoda ricarica.
Funzione principale dell’oscilloscopio digitale: ingresso a 2 canali, larghezza di banda di 70 MHz, frequenza di campionamento in tempo reale di 250 MSa / s, lunghezza di registrazione massima di 8k. Funzione di misurazione del cursore; Molteplici funzioni di misurazione automatica; Funzione XY; Una funzione di impostazione automatica della chiave, facile da rilevare ed eseguire il debug.

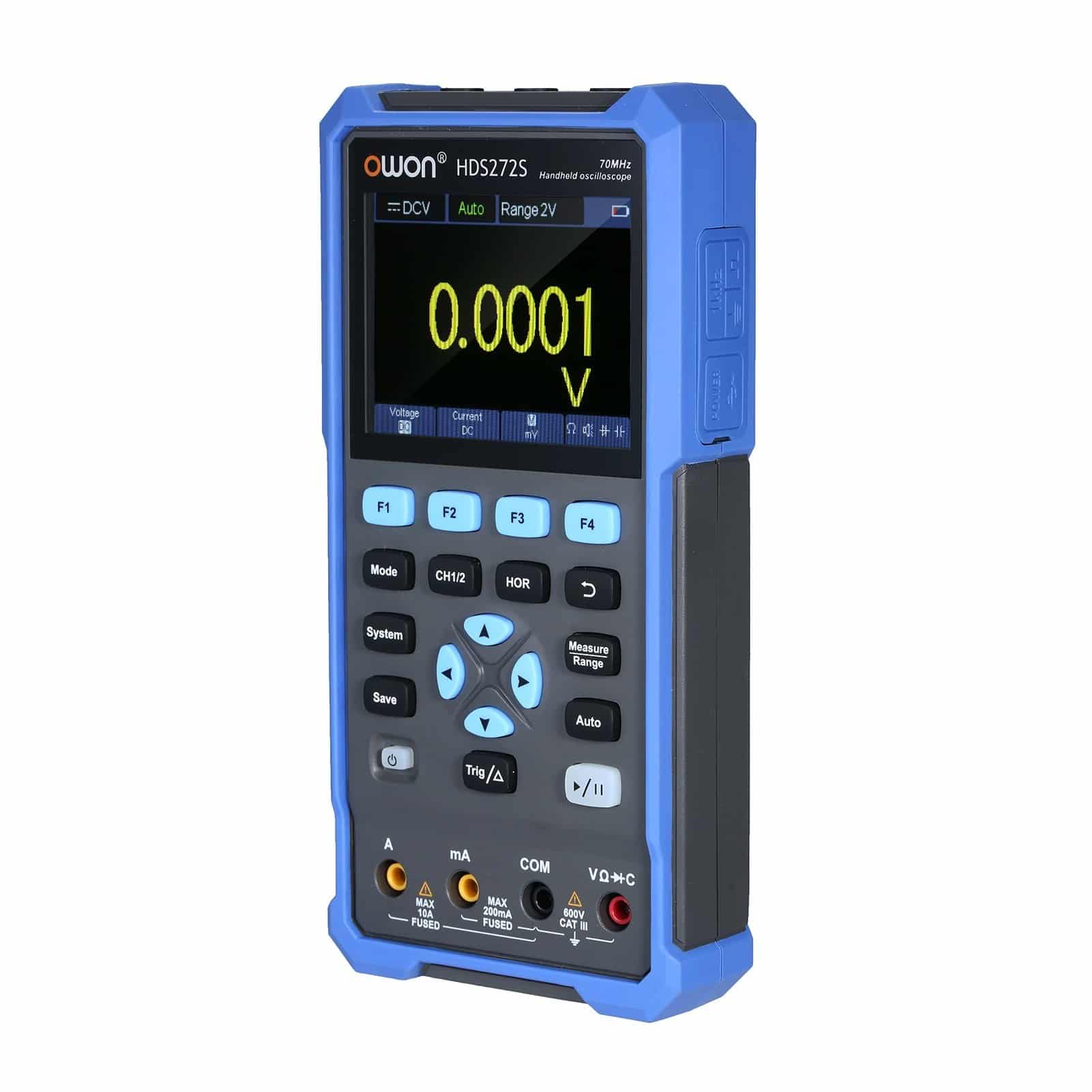

Multimetro digitale portatile – Il multimetro con rilevamento automatico a 20000 conteggi reali con funzione di mantenimento può essere utilizzato per misurare tensione, corrente, resistenza, diodi, test di capacità e continuità standard, facili da rilevare ed eseguire il debug. Max AC 750 V, DC 1000 V tensione di ingresso; L’ingresso indipendente del multimetro e dell’oscilloscopio supporta la funzione di misurazione relativa.

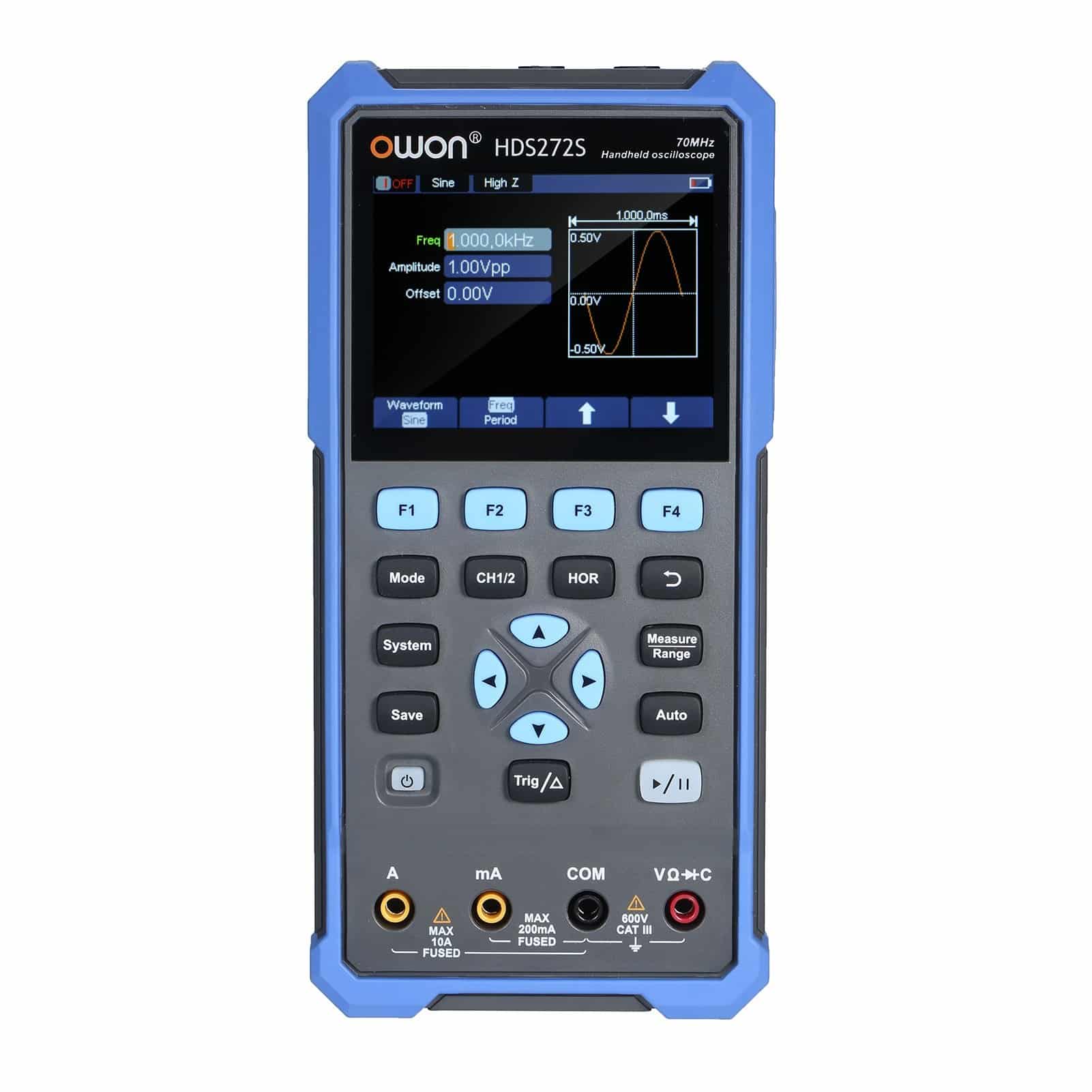

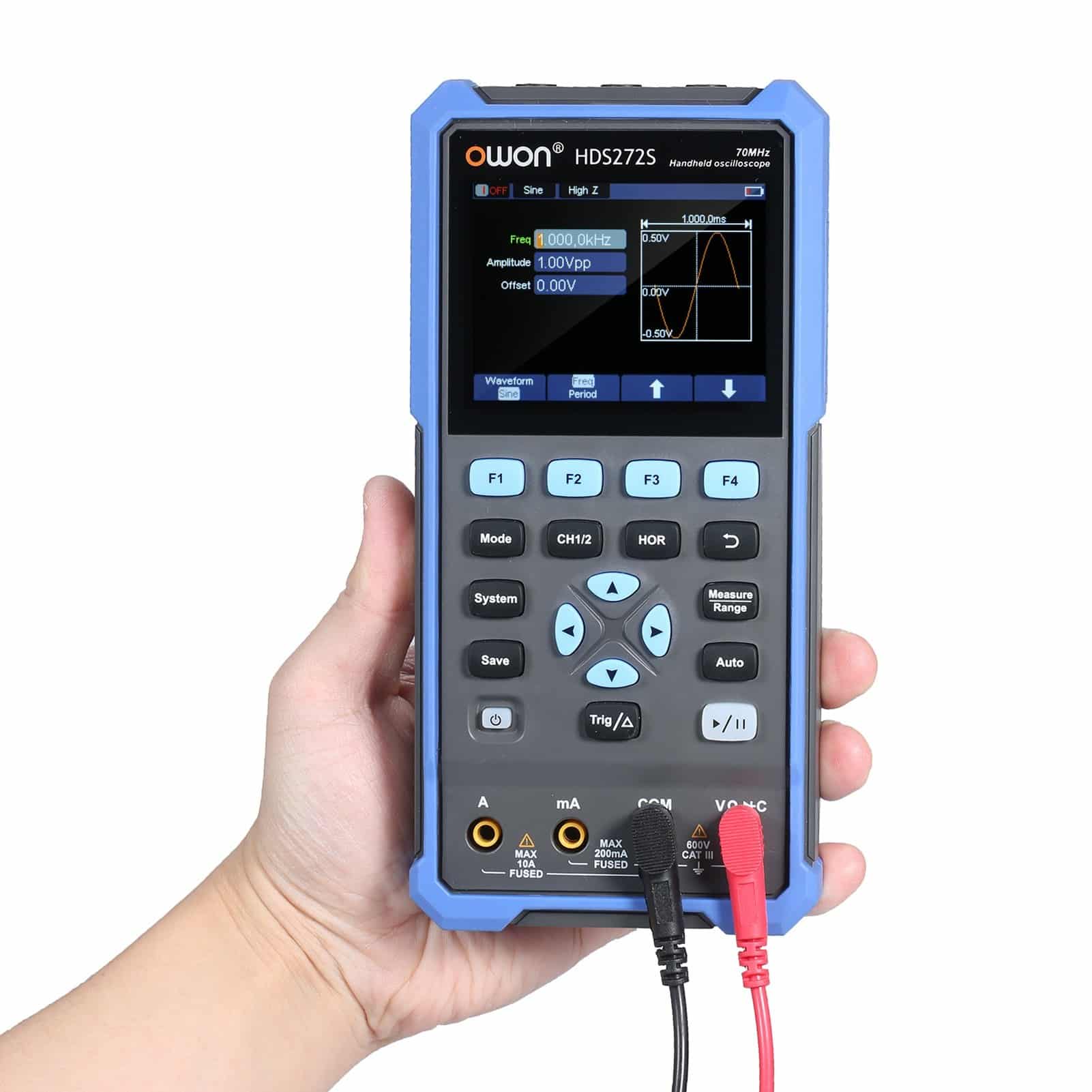

Generatore di forme d’onda – Uscita in frequenza massima di 25 MHz, risoluzione di 0,1 Hz; Risoluzione verticale a 14 bit, alta velocità di campionamento 125MSa / s; Lunghezza della forma d’onda 8K, ampiezza massima di uscita 5Vpp. Emette forme d’onda sinusoidali, quadrate, a rampa, a impulsi e speciali integrate.

Specificazione:
Marchio: OWON
Modello: HDS272S
Funzione: oscilloscopio + Multimetro + Generatore di forme d’onda

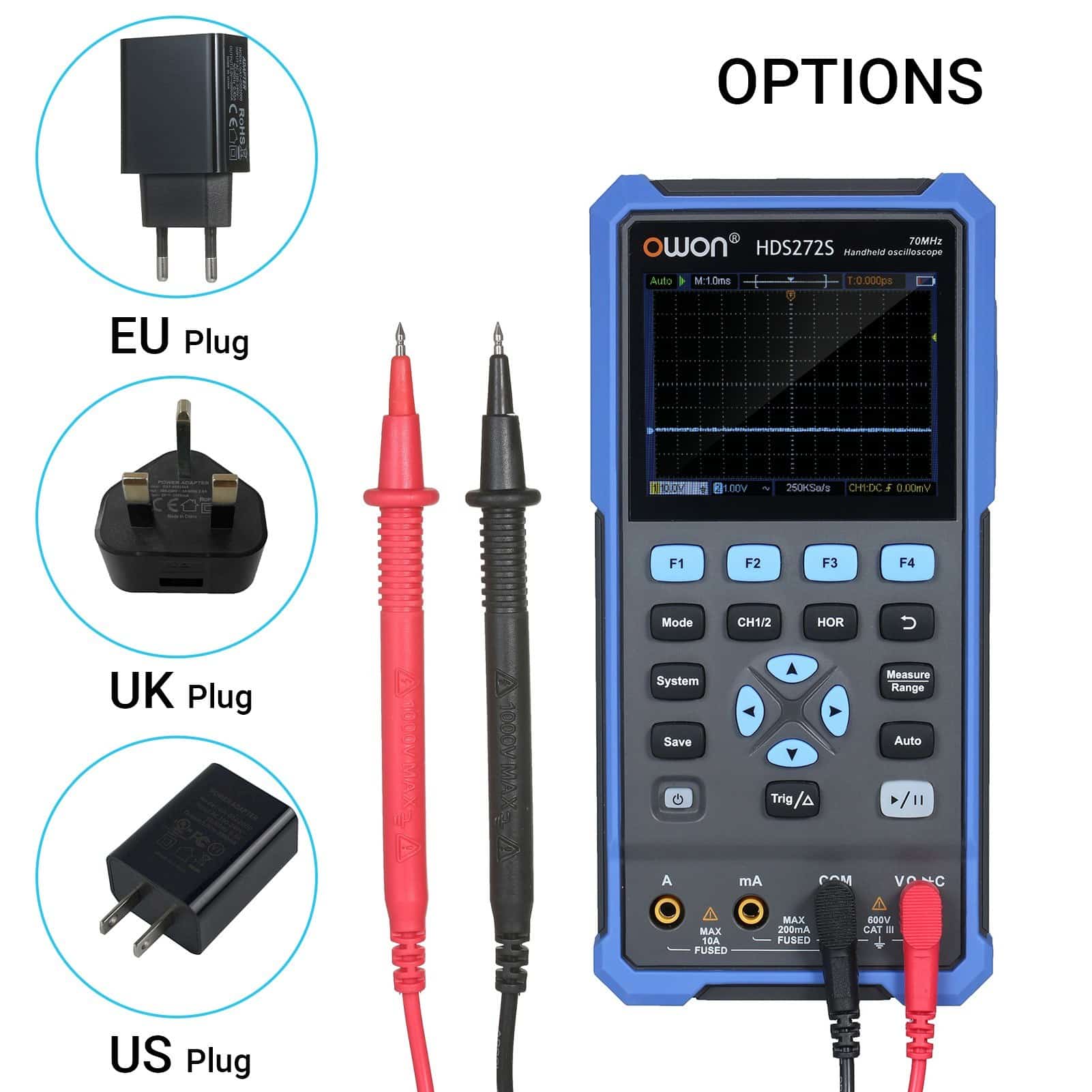

Spina: EU
Batteria: batteria al litio 18650 da 2 x 2200 mAh

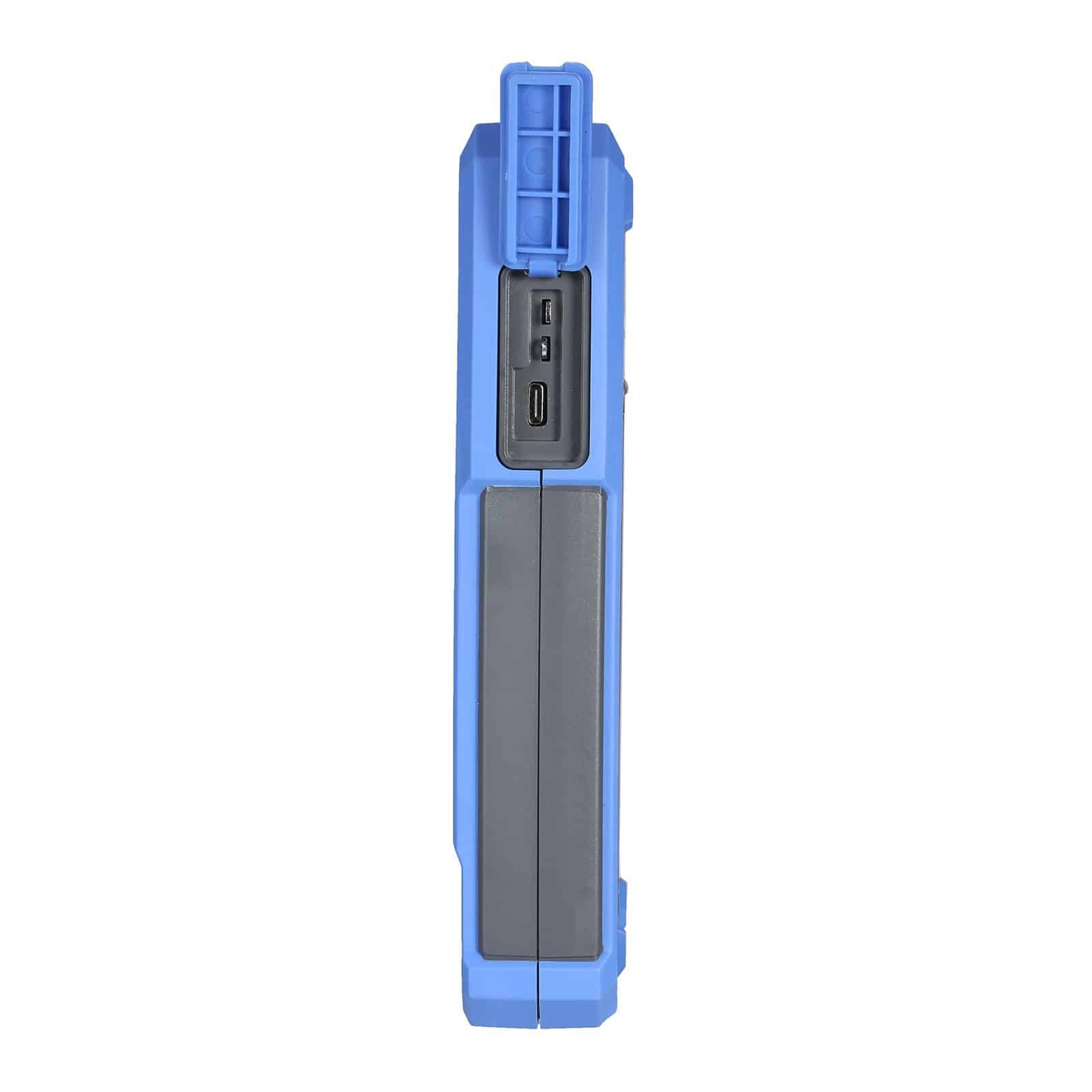

Metodo di ricarica: USB Type-C
Dimensioni del prodotto: 198 x 96 x 38 mm
Peso del prodotto: ca. 0,6 kg (dispositivo principale, senza batteria)

Specifiche dell’oscilloscopio:
Larghezza di banda: 70 MHz
Limite di larghezza di banda (tipico): 20 MHz
Canali: oscilloscopio a 2 canali + generatore a 1 canale
Frequenza di campionamento: 250 MSa / s
Lunghezza record: 8K
Risoluzione verticale: 8 bit
Modello di acquisizione: normale, rilevamento picco
Display: LCD da 3,5 pollici
Frequenza di aggiornamento della forma d’onda: 10.000 wfrms / s
Accoppiamento di ingresso: CC, CA e terra
Impedenza di ingresso: 1 MΩ ± 2%, in parallelo con 16pF ± 10pF
Fattori di attenuazione della sonda: 1X, 10X, 100X, 1000X
Max. Tensione di ingresso: 400 V (CC + CA, PK-PK, impedenza di ingresso 1 MΩ) (attenuazione della sonda 10: 1)
Scala orizzontale: 5ns / div – 500s / div, passo di 1 – 2 – 5
Sensibilità verticale: 10mV / div – 10V / div
Tipo di trigger: Edge
Modalità trigger: Auto, Normale, singolo
Misurazione automatica: frequenza, periodo, ampiezza, max, min, media, PK-PK
Interfaccia di comunicazione: USB Type-C

Multimetro (standard):
Max. Risoluzione: 20.000 conteggi
Modalità di test: test di tensione, corrente, resistenza, capacità, diodi e continuità
Impedenza di ingresso: 10 MΩ
Tensione di ingresso massima: CA 750 V, CC 1000 V.
Corrente di ingresso massima: CC: 10 A CA: 10 A.
Diodo: 0 – 2V

Generatore di forme d’onda:
Canale: 1-CH
Risoluzione verticale: 14 bit
Lunghezza della forma d’onda: 8K
Frequenza di campionamento: 125 MSa / s
Uscita in frequenza:
Seno: 0,1 Hz – 25 MHz
Quadrato: 0,1 Hz – 10 MHz
Rampa: 0,1 Hz – 1 MHz
Impulso: 0,1 Hz – 5 MHz
Arbitrario: 0,1 Hz – 5 MHz
Gamma di ampiezza: 20mVpp-5Vpp
Impedenza di uscita: 50Ω

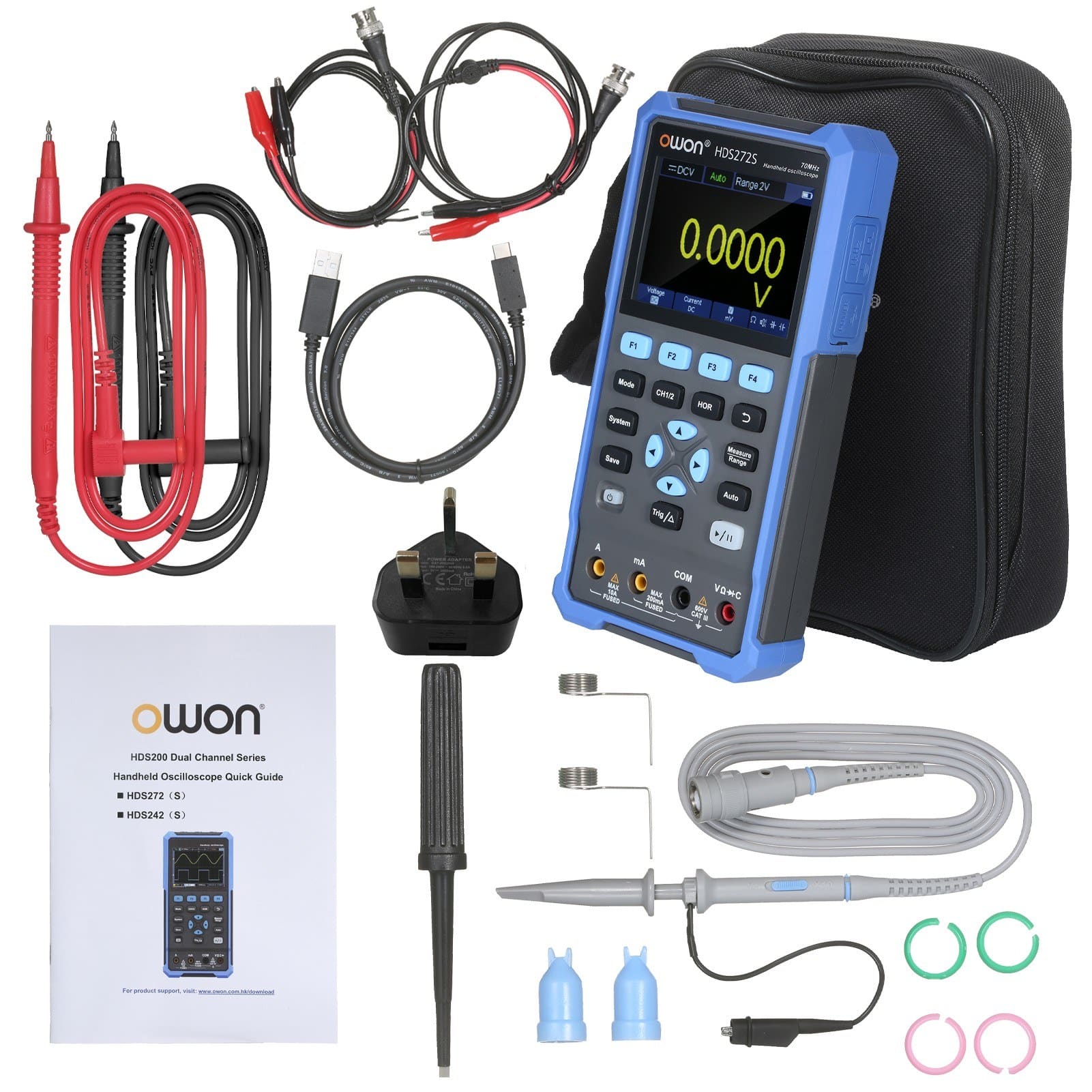

Contenuto delle Confezione:
1 x Multimetro oscilloscopio digitale portatile
1 x Guida rapida
1 x Cavo USB
1 x Regolazione della sonda
1 x Cavo multimetro
1 x Borsa morbida
1 x Bolt Driver
1 x sonda
1 x BNC a coccodrillo
