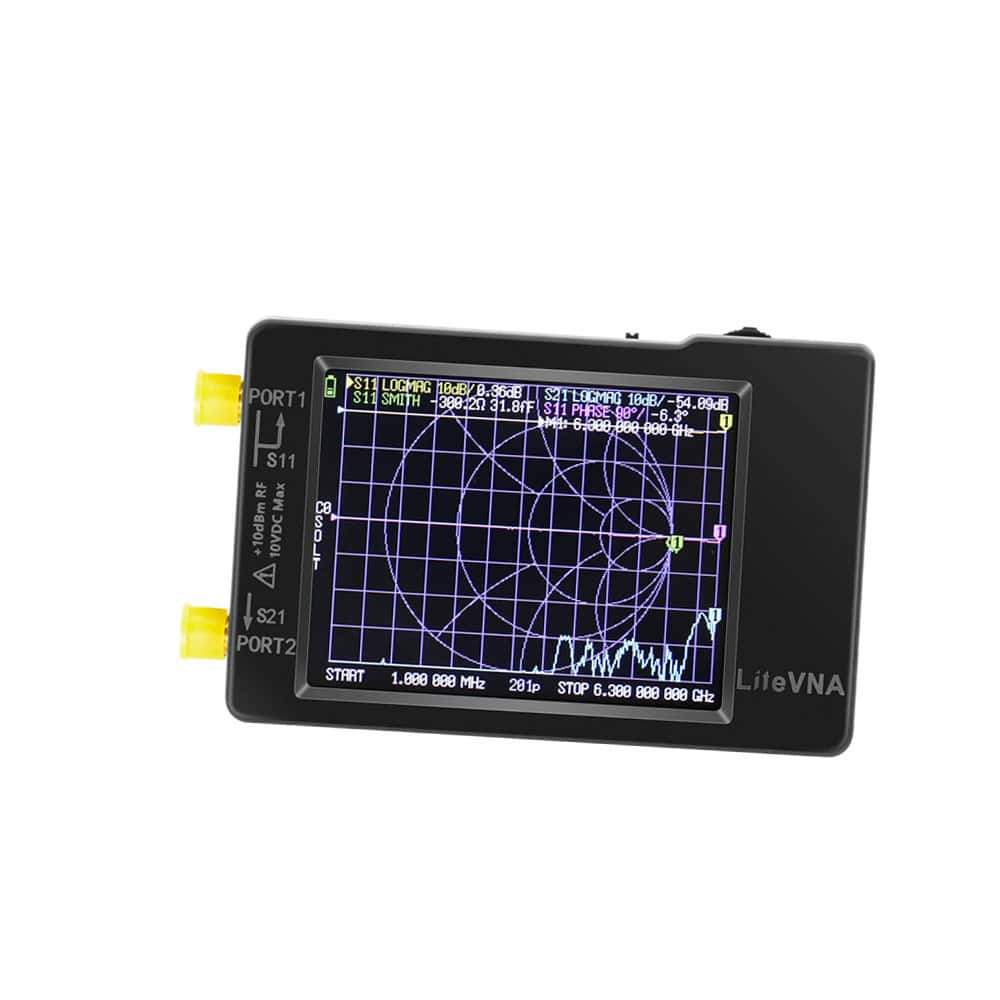

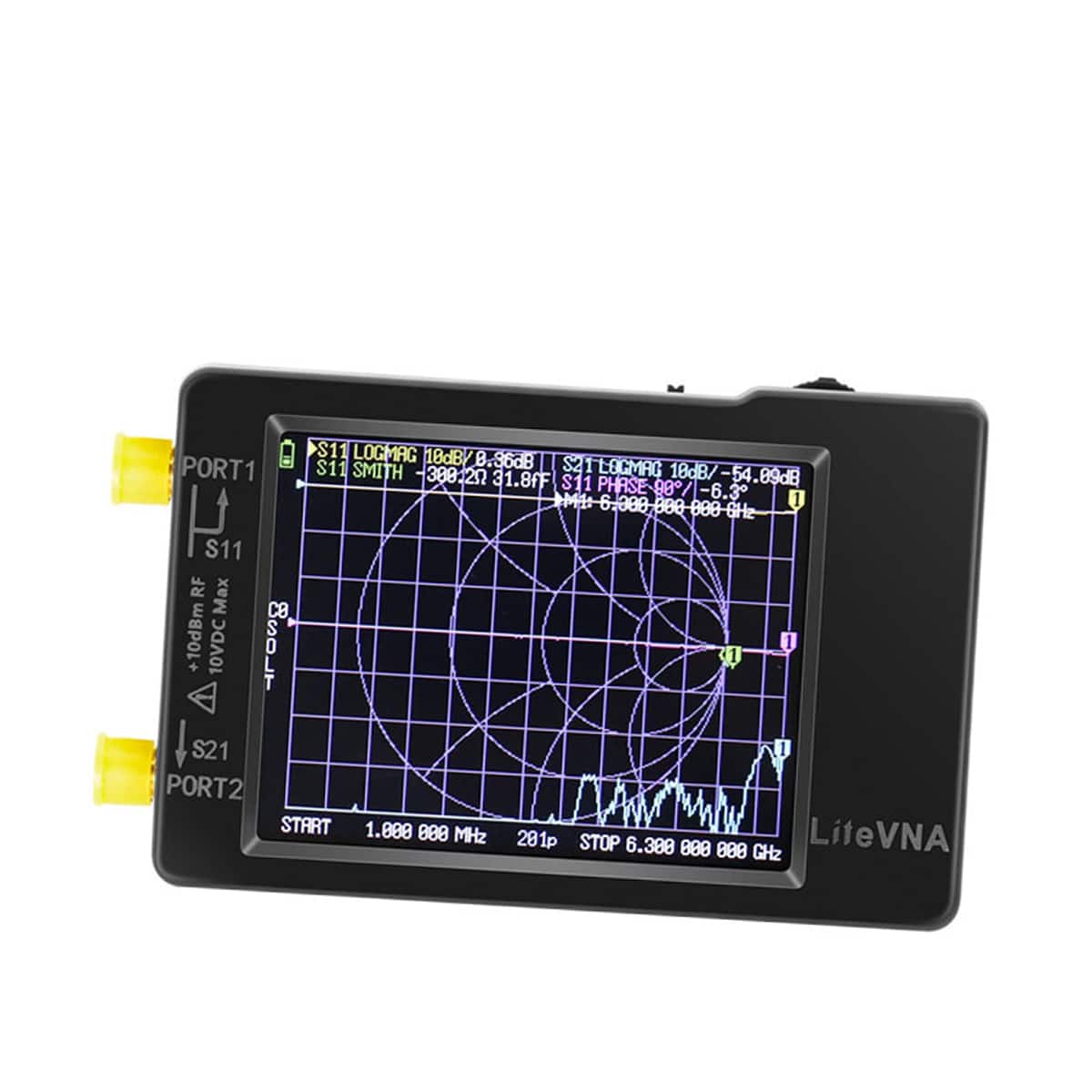

LiteVNA 2.8″ Analizzatore Antenna Vettoriale HF VHF UHF SHF 50kHz ~ 6.3GHz con Batteria da 1300 mAh
Descrizione:
– LiteVNA si integra in cima all’acclamato NanoVNA e SAA2. Ora puoi ottenere un analizzatore di rete vettoriale portatile (VNA) piccolo quanto il NanoVNA e con un intervallo di misurazione ultra ampio di 50 kHz-6,3 GHz.
– Per ridurre il più possibile il consumo energetico e il volume, LiteVNA utilizza un solo mixer e può misurare S11 e S21 tramite la commutazione interna dell’interruttore RF e può misurare TDR e DTF dopo il calcolo IFFT.
– Il design di LiteVNA tiene pienamente conto delle opinioni della comunità. Oltre a un intervallo di misurazione più ampio, l’attuale LiteVNA offre anche una maggiore velocità di scansione e più punti di scansione. In combinazione con l’interfaccia operativa di facile utilizzo coerente con NanoVNA, ora può essere molto conveniente utilizzare LiteVNA come strumento per i test sul campo.
– LiteVNA include lo slot MicroSD, puoi salvare i dati dei test sul campo o lo schermo su una scheda MicroSD in qualsiasi momento. L’intervallo di misurazione fino a 6,3 GHz non solo può soddisfare le comuni applicazioni radioamatoriali e IoT, ma può anche far fronte ai test emergenti a 5 GHz e può applicare la più recente trasmissione di immagini a 5,8 GHz e 5,8 GHz.
Parametro | Specifica | Condizioni |
Intervallo di frequenze | 50 kHz ~ 6,3 GHz | – |
Gamma dinamica del sistema | >70dB | f < 3GHz, calibrato |
>50dB | f >= 3GHz, calibrato | |
S11 rumore di fondo | <-50dB | f <3GHz, calibrato |
<-40dB | f >= 3GHz, calibrato | |
Stabilità di frequenza | <0,5 ppm | 0℃ – 50℃ |
Tasso di spazzata | >550 punti/s | Media=1 |
Punti di scansione (sul dispositivo) | 10 ~ 1001 punti, regolabile | – |
Punti di scansione (USB) | 1 ~ 1024 punti, regolabile | – |
Alimentazione elettrica | USB, 5 V ± 0,5 V 600 mA MAX | LITUANIA 62 |
USB, 5V±0,5V 1A MAX | LITUANIA 64 | |
Batteria | Li-polimero 3,7 V 1300 mAh | LITUANIA 62 |
Li-polimero 3.7V 2000mAh | LITUANIA 64 | |
Temperatura ambiente di funzionamento | -10℃ ~ 50℃ | Le prestazioni della batteria diminuiscono al di sotto di 0 ℃. |
Connettori RF | SMA femmina | – |
Schermo | LCD TFT da 2,8″ (320×240) | LITUANIA 62 |
LCD TFT da 3,95” (480×320) |
LITUANIA 64 |

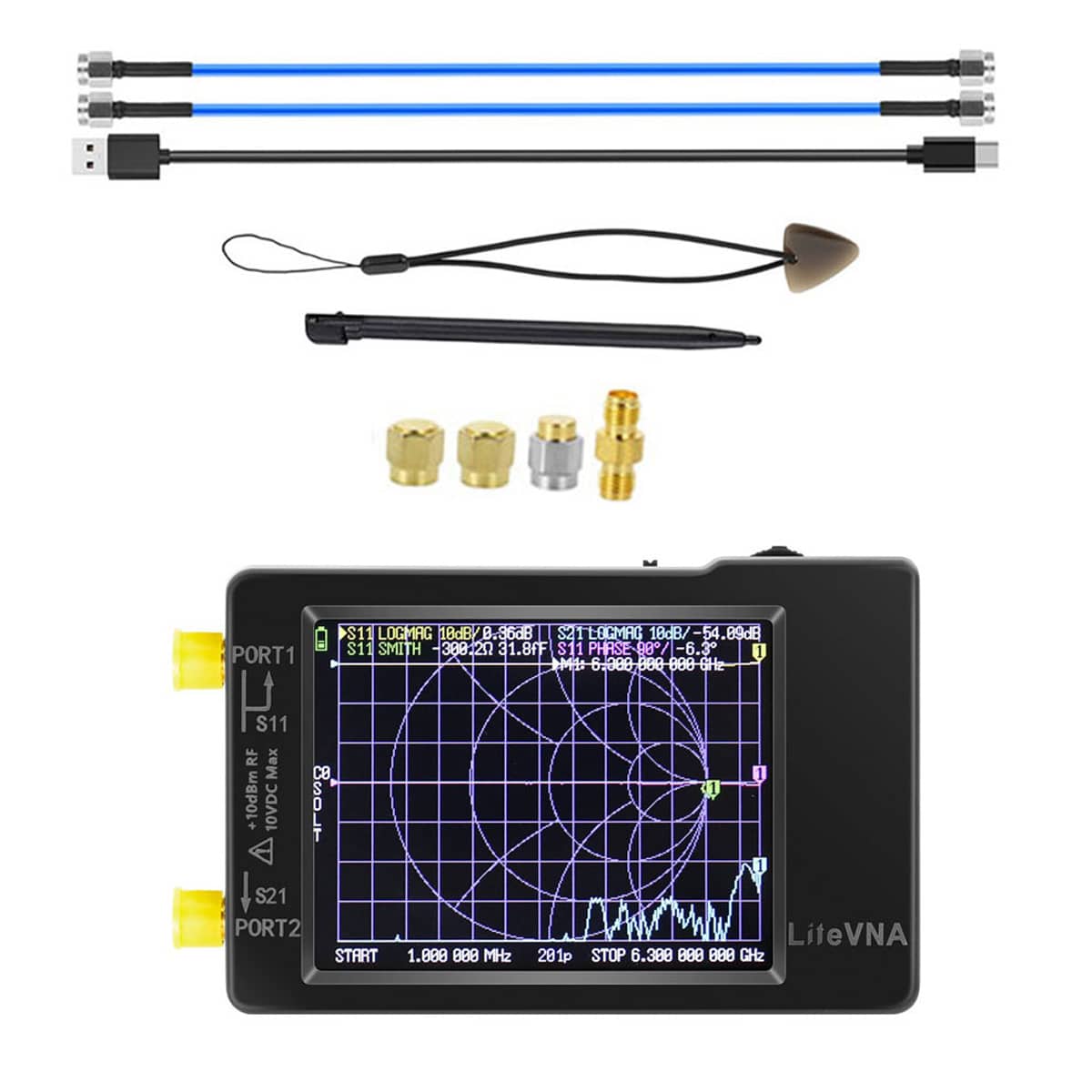

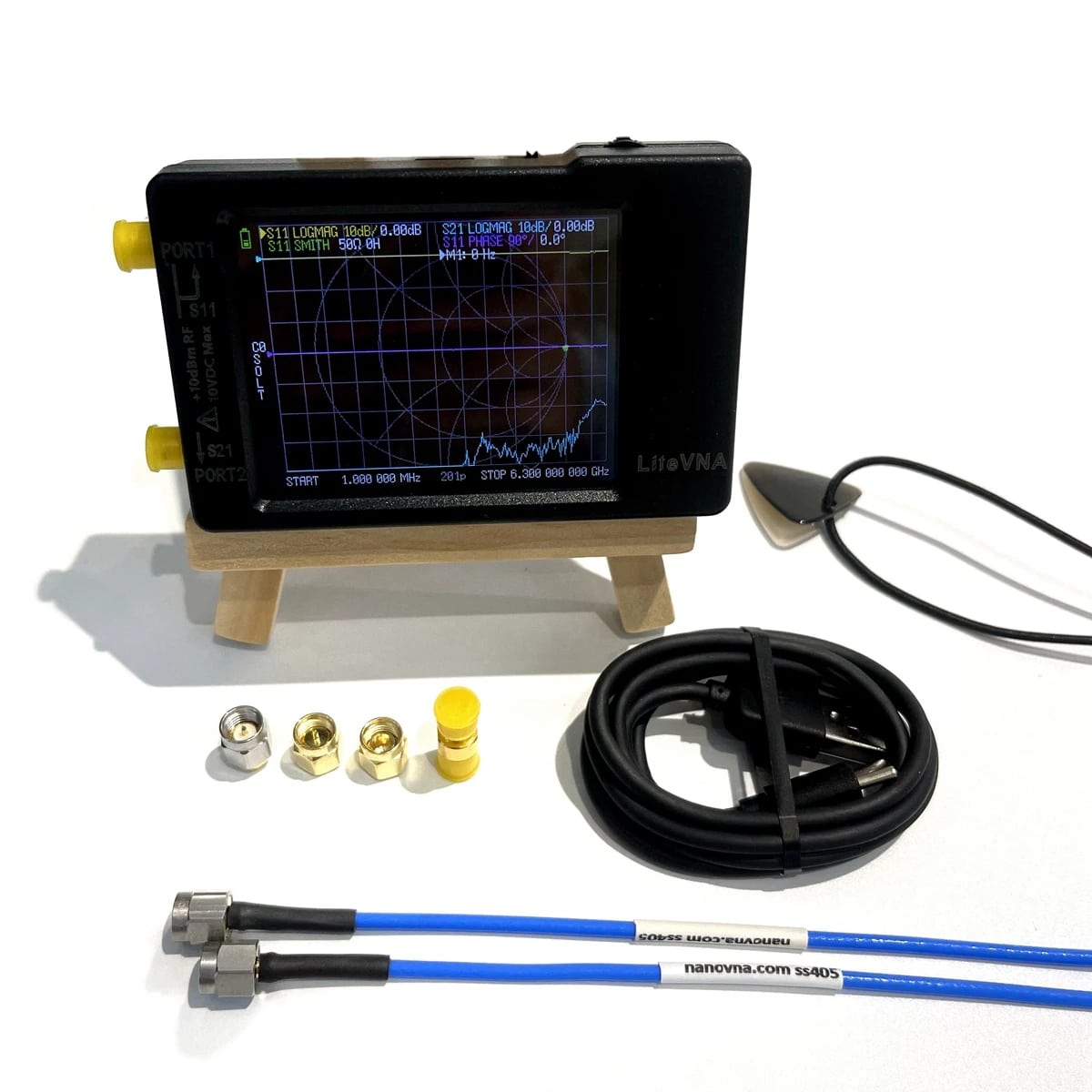

La confezione include:
host LiteVNA (con batteria da 1300 mAh, display da 2,8″) x 1
cavo dati USB Type-C x1
cavo RF SMA maschio-maschio da 30 cm SS405 x2
kit di calibrazione SMA maschio – OPEN x1
kit di calibrazione SMA maschio – SHORT x1
kit di calibrazione SMA maschio – LOAD x1
Connettore SMA femmina a femmina x1
Informazioni aggiuntive
EAN | 8670000901359 |
---|
