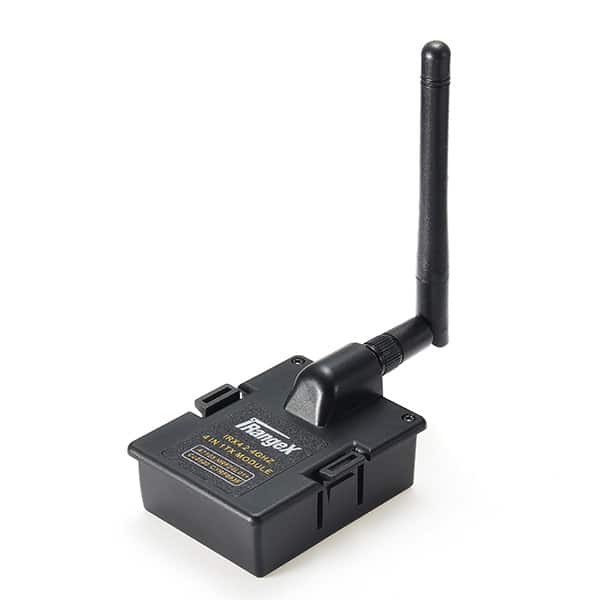

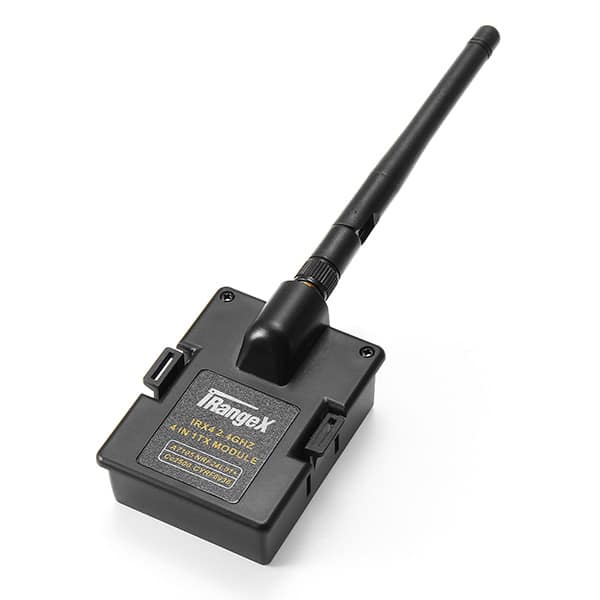

iRangeX IRX4 2.4G CC2500 NRF24L01 A7105 CYRF6936 4 IN 1 Modulo ARM TX multiprotocollo con custodia

Descrizione:

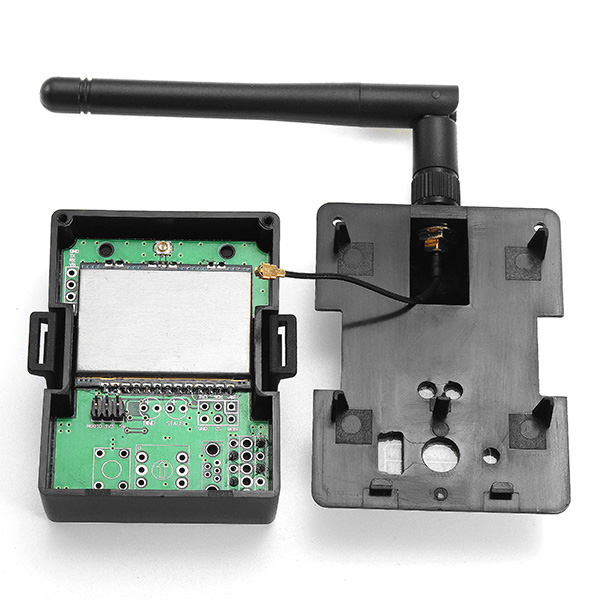

Il modulo wireless 4 in 1 integra quattro chip RF (CC2500, NRF24L01, A7105, CYRF6936) in un unico circuito stampato, con piastra base MCU, in grado di supportare una varietà di protocolli di controllo remoto identificando l’uscita del segnale PPM del telecomando, come Walkera DEVO, Spektrum DSM2, Flysky, Frsky, WLToys, Hubsan, Hisky, ecc. Può controllare fino a diverse centinaia di aeroplani (o ricevitori).

Questo modulo è in grado di riconoscere il segnale PPM del telecomando, quindi convertito nel corrispondente formato di telecomando wireless standard, il che significa che in teoria finché il telecomando è dotato di funzioni analogiche, può funzionare.

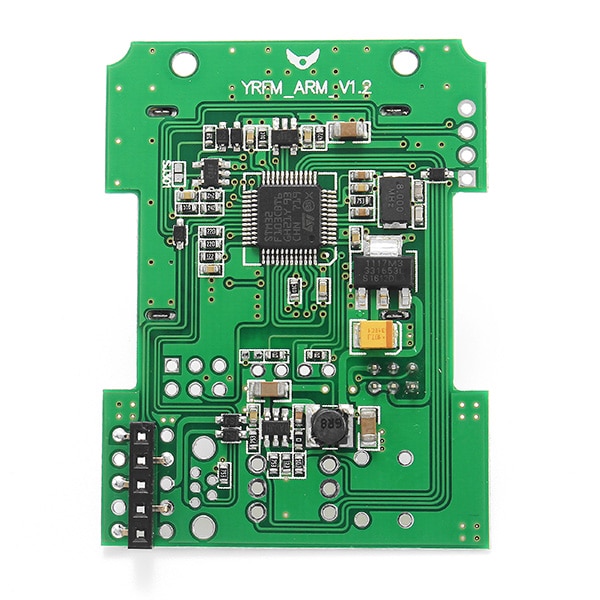

Questo modulo TX multiprotocollo è la scheda ARM, tutti i protocolli sono inclusi. È adatto per quadricotteri, elicotteri e aeroplani di molte marche. È possibile controllare la flessibilità di quadricotteri RC, elicotteri RC o aeroplani RC quando si inserisce il modulo TX nel trasmettitore Frsky X9D/X9D Plus/X12S, flysky TH9X, Turnigy 9XR/9XR PRO. Finché il trasmettitore può utilizzare il firmware Open TX, è compatibile con questo modulo. Otterrai molti nuovi modi per controllare i modelli RC.

Specifiche:

Marca: iRangeX
Nome articolo: IRX4
Banda: 2.4G
Peso: Circa 40g
Firmware:
Dimensione ARM: Circa 49x22x65mm
Lunghezza antenna: Circa 108mm

Trasmettitore compatibile:
Frsky: tutti i trasmettitori
frsky Futabas: trasmettitore Futabas S-FHSS
Flysky: TH9X (Nota: la base in plastica dei pin sul trasmettitore deve essere rimossa per adattarsi a questo modulo.)
Turnigy: 9XR, 9XR Pro
Altri: Altro trasmettitore che può utilizzare il firmware Open TX.

Aerei RC compatibili:
Marca supportata: Cheerson, Syma, Wltoys, Eachine E010 (la maggior parte dei quadricotteri, elicotteri e aeroplani di queste marche sono compatibili ma non tutti i modelli).

Caratteristiche:
– Scheda ARM aggiornata, tutti i protocolli sono inclusi.
– Per OrangeTX, sono inclusi tutti i protocolli basati su CYRF6936.
– Adatto a quadricotteri, elicotteri e aeroplani di molte marche.
– Modulo TX multiprotocollo, purché il trasmettitore possa utilizzare il firmware Open TX, quindi è compatibile con il modulo.
– I file multiprotocollo hexs/bin allegati sono stati compilati con i file sorgente datati 19/12/2016 utilizzando le impostazioni predefinite AETR, telemetria abilitata, modalità seriale abilitata e modalità ppm abilitata utilizzando la tabella predefinita. Le versioni INV hanno un set di telemetria invertito che è un must per OpenTX mentre le altre sono compatibili con er9x/ersky9x.
– Per le schede Atmega328, alcuni moduli RF (e protocolli associati) sono stati inclusi in ogni esagono per adattarsi all’Atmega328. Ad esempio Multiprotocol_V1.1.5_A7105-CC2500-CYRF6936.hexs significa che i protocolli che dipendono dai protocolli NRF24L01 sono esclusi.

Funzione perno:

Numero Nome Proprietà Descrizione
1 VCC Energia Alimentazione 3.3V
2 GND Energia terra
3 PE1 ingresso Segnale di commutazione dell’amplificatore e dell’antenna. Vedi la tavola della verità
4 PE2 ingresso Segnale di commutazione dell’amplificatore e dell’antenna. Vedi la tavola della verità
5 CSN1 ingresso Segnale di selezione del chip A7105
6 CSN2 ingresso Segnale di selezione del chip CC2500
7 CSN3 ingresso Segnale di selezione del chip NRF24L01
8 CSN4 ingresso Segnale di selezione del chip CYRF6936
9 SCK ingresso Segnale orologio SPI
10 MOSI ingresso Ingresso SPI per dispositivo slave
11 MISO produzione Uscita SPI per dispositivo slave
12 CYRF_RST ingresso CYRF6936 Ripristino
16 RFO dentro fuori Ingresso/uscita segnale RF, collegamento all’antenna
altri GND Energia terra

Tabella della verità:

stato PE1 PE2
A7105 Segnale RF all’antenna 0 0
CC2500 Segnale RF all’antenna 0 1
NRF24L01 Segnale RF all’antenna 1 0
CYRF6936 Segnale RF all’antenna 1 1

Protocolli supportati:
– Flysky (protocollo di prima generazione, basato su A7105, testato)
– Hubsan (basato su A7105, testato)
– Frsky (basato su CC2500, testato)
– Hisky (basato su 24L01, testato)
– V2x2 (basato su 24L01)
– Dsm2 (basato su CYRF6936, testato)
– Devo (basato su CYRF6936, testato)
– YD717 (basato su 24L01 )
– KN (V977, basato su 24L01, testato)
– SymaX (basato su 24L01)
– SLT (basato su 24L01)
– CX10 (basato su 24L01)
– CG-023
– BAYANG
– SIMAX5C

Nota:
i protocolli di cui sopra sono trapiantati da progetti open source basati sul telecomando Walkera DEVIATION, l’autore originale ha testato quasi i protocolli, ma non è un test speciale per questo modulo wireless 4 in 1, i protocolli testati dal nostro fornitore sono stati indicato sopra, i protocolli non testati non escludono non sono supportati, ma potrebbe esserci un problema di configurazione del programma, quindi non escludo che il successivo firmware possa supportare.

Il protocollo open source è per lo più crackato, la versione del protocollo è costantemente aggiornata, inevitabilmente ci sono omissioni. Compresi ma non limitati ai seguenti problemi:
– La versione del part program DSM2 presenta problemi di compatibilità del protocollo.
– Alcuni ricevitori (AR600 originali) devono essere ricollegati per l’uso, alcuni frame rate del ricevitore (ricevitore integrato Spektrum) sono un po’ lenti. Questo problema sostanzialmente determina che il problema è sul programma stesso.

Distanza di controllo a terra testata:
CC2500: ricevitore V8FR con protocollo Frsky, circa 240 m.
A7105: Elicottero WLToys V911 con ricevitore Flysky 8 ch, basato su protocollo Flysky, a circa 240m.
CYFR6936: elicottero Spektrum MCPX con protocollo DSM2, elicottero Walkera SUPERCP con protocollo DEVO, circa 200 m,
NRF24L01: elicottero WLToys V977 con protocollo KN, utilizzare il trasmettitore Walkera DEVO, circa 200 m (se dotato di piastra base MCU, solo 50 m). Elicottero Hisky HCP100S con protocollo Hisky, circa 70m.

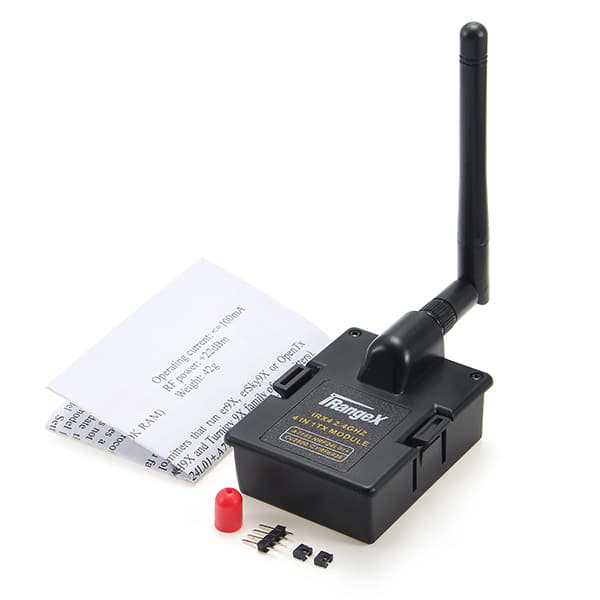

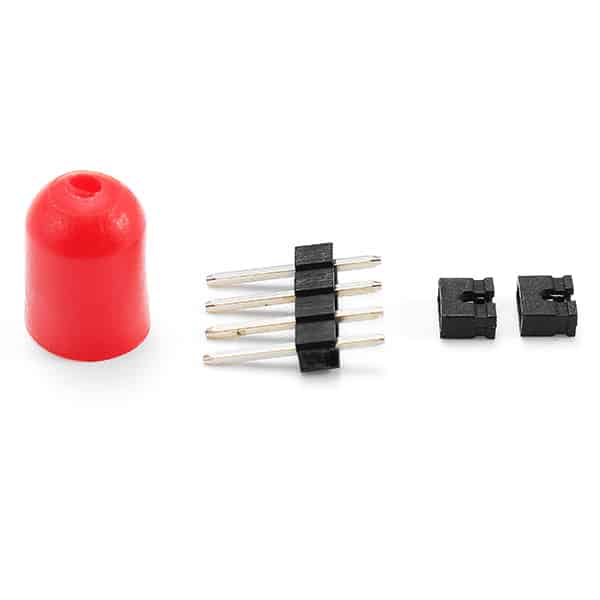

Contenuto della confezione:
1 modulo iRangeX IRX4 (con antenna e custodia)

Differenze tra le versioni:

Versione IRX1 IRX4 IRX4 Plus
Circuito integrato A7105
Circuito integrato CC2500
Circuito integrato NRF24L01
Circuito integrato CYRF6936
Alimentazione VCC: alimentazione 3,3 V
Distanza di controllo a terra 200 m 240 m 240 m
PPM
Tensione di funzionamento 5-13V 5-14 V 5-14 V
Corrente operativa <=40 mA <=100 mA <=100 mA
Frequenza operativa: banda ISM 2.4G
Potenza RF: 22 dBm
Firmware: ARM CORTEX-M
Dimensione: 49x22x65mm
Il peso 43 gr 40 g 45 g
Lunghezza dell’antenna: circa 108 mm

,,,,,,
