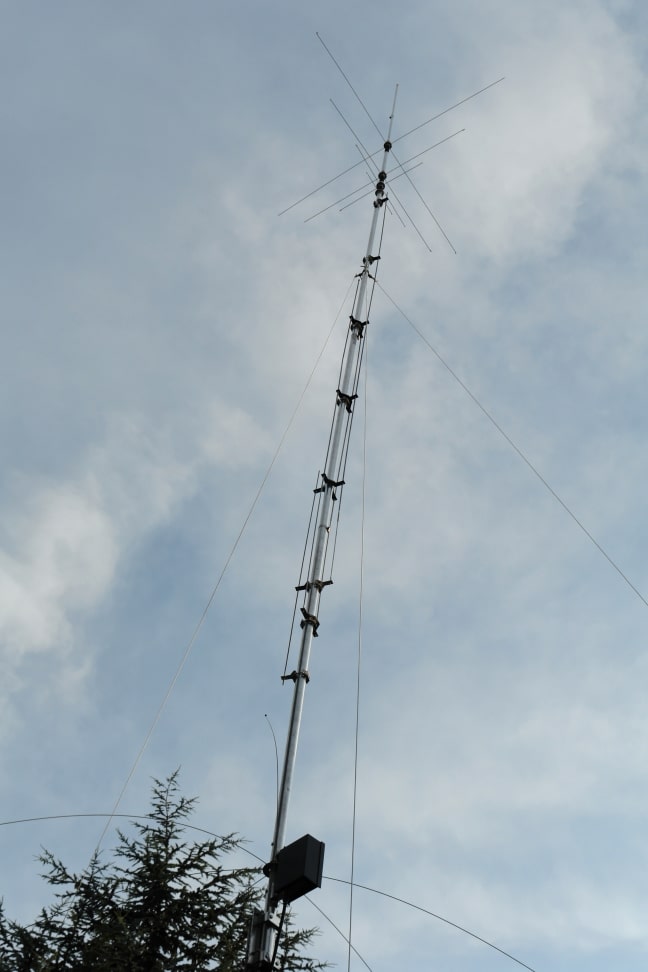

Hygain AV-680 Antenna Verticale HF 9 Bande

In offerta!

Hygain AV-680 Antenna Verticale HF 9 Bande

971.14 IVA Inclusa

Affrettati la promozione scade!

✅ Garanzia 2 Anni   ✅ Prodotto Fatturabile   ✅ Controllo Qualità   ✅ Pagamenti Sicuri

Ricevilo entro il 2 Aprile e 8 Aprile
EAN: 8670000841051 COD: 11288 Categoria: Tag:

Condividi Prodotto

Hy gain AV 680 Antenna verticale HF MultiBanda PATRIOT antenne verticali

Non a caso le verticali a onde corte HyGain sono molto popolari e ampiamente utilizzate. I verticali AV-6xx non richiedono radiali sintonizzati o lunghi fili di contrappeso, e quindi occupano solo pochissimo spazio. Tuttavia, queste antenne hanno il tipico angolo di decollo basso delle verticali, che le rende adatte per DX.

Il principio di funzionamento si basa su un radiatore 3/8 λ end fed, che risuona nelle rispettive bande radioamatoriali. A tale scopo, l’impedenza relativamente elevata all’estremità del radiatore viene trasformata da un trasformatore a banda larga a circa 50 Ω. Il trasformatore è un balun di tensione 4:1 seguito da un balun di corrente 1:1 (choke). Inoltre, alla base dell’antenna vengono utilizzati diversi raggi di filo lungo 180 cm come contrappeso la cui capacità aiuta anche a ridurre e meglio adattare l’impedenza. Il radiatore stesso è collegato a terra, le cariche statiche vengono immediatamente messe a terra. Tuttavia, dovrebbero essere adottate misure di protezione aggiuntive per l’assorbimento delle sovratensioni causate da fulmini.

Il design dei verticali Hy Gain AV-6xx prevede che il conduttore centrale supporti diversi stub λ/4 per le bande più alte (da 6 a 17 m). L’elevata impedenza all’estremità superiore dello stub blocca efficacemente la radiazione, limitando la lunghezza totale a 3/8 λ per banda. Ogni banda può essere sintonizzata individualmente. Le bande più lunghe sono sintonizzate a 3/8 λ mediante bobine collegate in parallelo e cappelli di capacità. Grazie al collegamento in parallelo delle bobine, ogni banda può essere sintonizzata individualmente. Inoltre questo design con bobina e cappello di capacità ha perdite inferiori rispetto alle trappole tradizionali.

Il montaggio di un AV-6xx verticale è molto flessibile. L’antenna può essere montata lateralmente o sulla sommità di un edificio. L’unico requisito è che i raggi del contrappeso non tocchino il tetto o la neve. In generale il produttore consiglia di montare l’antenna c. 250 cm da terra. Funzionerebbe anche un’installazione ancora più bassa di quella a 150 cm, ma poi i raggi di contrappeso devono essere protetti dal contatto per motivi di sicurezza. Le antenne sono costruite per resistere a una velocità del vento fino a 120 km/h senza strappi. Tuttavia il produttore raccomanda l’uso di tiranti, soprattutto quando si installa l’antenna ad altezze estreme, vicino al mare o in altri luoghi esposti. I tiranti devono essere non conduttivi, si consiglia un’installazione a circa 430 cm sopra la base dell’antenna.

Product Name AV-680
Bandwidth 21 MHz (kHz) 500 kHz
Bandwidth 3.5 MHz (kHz) 100 kHz
Altezza 822
Banda supportate 80m, 40m, 30m, 20m, 17m, 15m, 12m, 10m, 6m
Marca Hy Gain
Mono-/Multiband Multibanda
Peso 12 kg
Bandwidth 50 MHz (kHz) 1500 kHz
Bandwidth 28 MHz (kHz) 1500 kHz
Bandwidth 24 MHz (kHz) 500 kHz
Bandwidth 18 MHz (kHz) 500 kHz
Bandwidth 14 MHz (kHz) 500 kHz
Bandwidth 10 MHz (kHz) 175 kHz
Bandwidth 7 MHz (kHz) 150 kHz
Polarizzazione Verticale
Tipo di antenna Antenna omnidirezionale
Design dell’ antenna Vertical Omni

Informazioni aggiuntive

EAN

8670000841051
