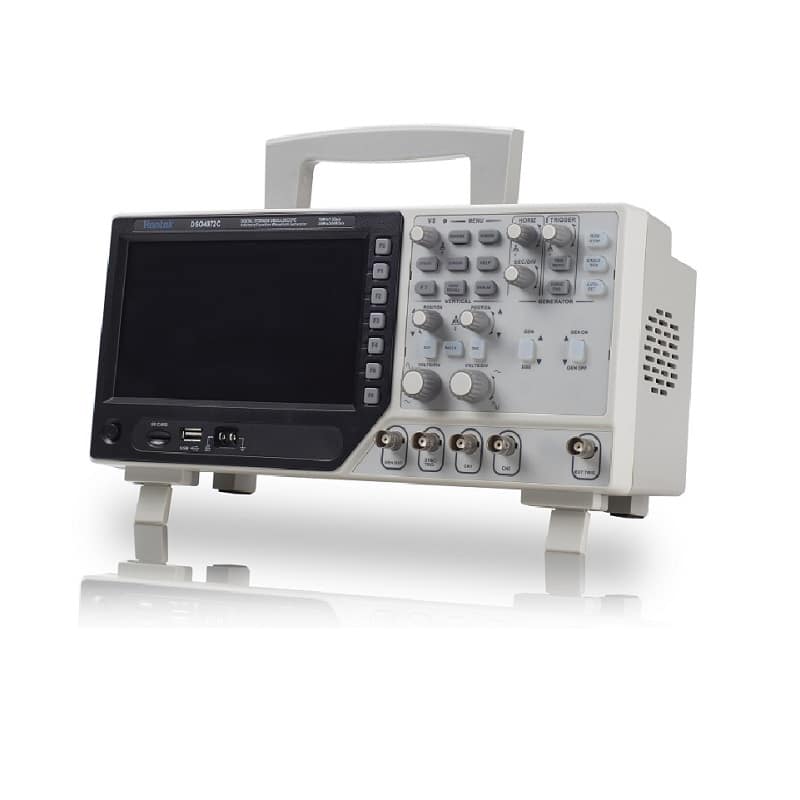

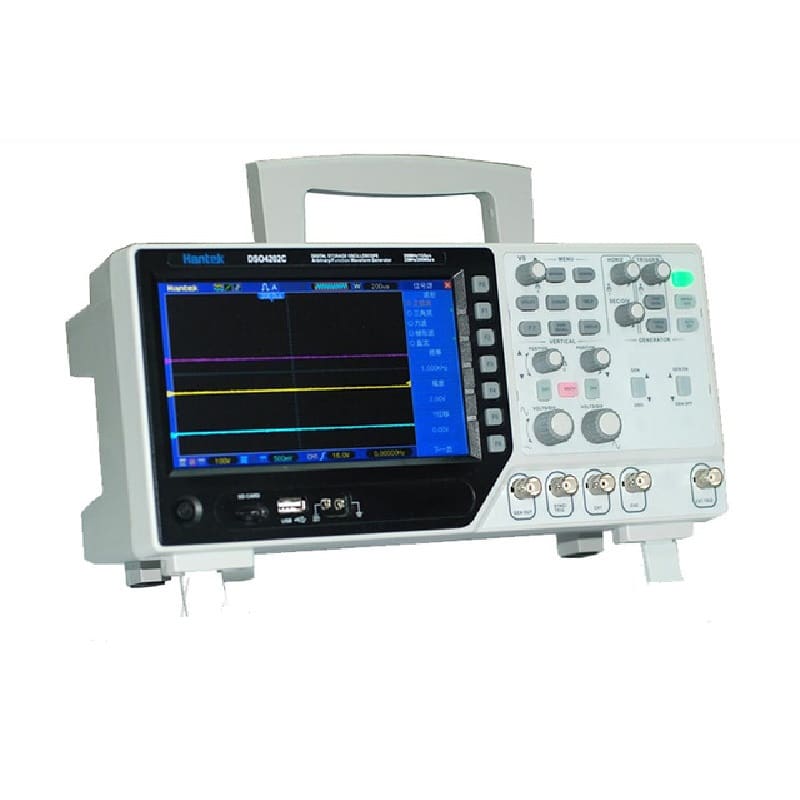

Hantek DSO4202C Oscilloscopio a Memoria Digitale 200MHz, Funzione Forma d’onda Arbitraria
TERMINATO
Hantek DSO4202C Oscilloscopio a Memoria Digitale 200MHz, Funzione Forma d’onda Arbitraria
€449.00 IVA Inclusa
Prodotto esaurito
Ricevi email quando disponibile
200M di larghezza di banda.
Frequenza di campionamento in tempo reale 1GSa/s.
Ampio display a colori (7,0 pollici), WVGA (800×480).
Lunghezza di registrazione fino a 24K.
Modalità trigger: bordo/ampiezza impulso/linea selezionabile video/pendenza/straordinario ecc.
Host USB e connettività del dispositivo, standard.
Molteplici misurazioni automatiche.
Quattro funzioni matematiche, incluso lo standard FFT.
Fornisce il software per l’analisi in tempo reale del PC.
Specifiche:
| Modello | DSO4202C | |
| Frequenza di campionamento | Intervallo frequenza di campionamento: 1GSa/s | |
| Frequenza di campionamento equivalente: 25GSa/s | ||
| Normale | Solo dati normali | |
| Rilevamento picco | Cattura glith ad alta frequenza e casuale | |
| Media | Wavefom Media, selezionabile 4,8,16,32,64,128 | |
| Ingressi Accoppiamento | CA, CC, GND | |
| Impedenza di Inpits | 1MΩ±2% 20pF±3pF | |
| Attenuazione della sonda | 1X, 10X | |
| Fattore di attenuazione della sonda supportato | 1X, 10X, 100X, 1000X | |
| Tensione di ingresso massima | CAT I e CAT II: 300VRMS (10×) | |
| CAT III: 150VRMS(1×); | ||
| Categoria di installazione II: declassamento a 20 dB/decade oltre 100 kHz a 13 V CA di picco a 3 MHz* e oltre. Per le forme d’onda non sinusoidali, il valore di picco deve essere inferiore a 450 V. L’escursione sopra i 300 V dovrebbe avere una durata inferiore a 100 ms. Il livello del segnale RMS, inclusi tutti i componenti CC rimossi attraverso l’accoppiamento CA, deve essere limitato a 300 V. Se questi valori vengono superati, possono verificarsi danni all’oscilloscopio. |
||
| Intervallo frequenza di campionamento | 1GS/s | |
| Interpolazione della forma d’onda | (peccato x)/x | |
| Lunghezza record | 40K | |
| Intervallo SEC/DIV | da 2ns/div a 40s/div | |
| Frequenza di campionamento e | ±50 ppm (in qualsiasi intervallo di tempo ≥1 ms) | |
| Precisione del tempo di ritardo | ||
| Intervallo di posizione | da 2ns/div a 10ns/div; | |
| (-4div xs/div) a 20 ms; | ||
| Risoluzione verticale | Risoluzione a 8 bit, tutti i canali campionati contemporaneamente | |
| Intervallo di posizione | da 2mV/div a 10V/div | |
| Larghezza di banda | 200 Mhz | |
| Tempo di salita a BNC (tipico) | 1,8 ns | |
| Larghezza di banda analogica in modalità Normale e Media a BNC o con sonda, DC Coupled |
da 2 mV/div a 20 mV/div, ±400 mV; Da 50mV/div a 200mV/div, ±1V | |
| da 500 mV/div a 2 V/div, ±40 V; 5V/div, ±50V | ||
| Matematica | +, -, *, /, FFT | |
| FFT | Windows: Hanning, Flatop, rettangolare, Bartlett, Blackman; | |
| 1024 punto campione | ||
| Limite di banda | 20MHz | |
| Risposta in bassa frequenza (-3 dB) | ≤10Hz su BNC | |
| Precisione del guadagno CC | ±3% per la modalità di acquisizione Normale o Media, da 5 V/div a 10 mV/div; | |
| ±4% per la modalità di acquisizione Normale o Media, da 5mV/div a 2mV/div | ||
| Precisione della misurazione CC, modalità di acquisizione media |
Quando lo spostamento verticale è zero e N ≥16:± (3% × lettura + 0,1div + 1mV) viene selezionato solo 10mV/div o superiore; Quando lo spostamento verticale non è zero e N≥16: ± [3% × (lettura + posizione verticale) + 1% della posizione verticale + 0.2div]; Aggiungere 2 mV per impostazioni da 2 mV/div a 200 mV/div; aggiungere 50mV per impostazioni da 200mV/div a 5V/div |
|
| Ripetibilità della misura in volt, modalità di acquisizione media |
D I elta volt tra due medie qualsiasi di ≥16 forme d’onda acquisite con la stessa configurazione e condizioni ambientali |
|
| Tipi di trigger | Edge, Video, Pulse, Slope, Nel tempo, Alternativa | |
| Sorgente di attivazione | CH1, CH2, EXT, EXT/5, Linea AC | |
| Modalità di attivazione | Automatico, Normale, Singolo | |
| Tipo di accoppiamento | CC, CA, Rifiuto rumore, Rifiuto HF, Rifiuto LF | |
| Sensibilità trigger (tipo Edge Trigger) |
CC(CH1,CH2): | |
| 1div da DC a 10MHz; 1.5div da 10MHz a 100MHz; 2div da 100MHz a Full; | ||
| CC(EST): | ||
| 200 mV da CC a 100 MHz; 350mV da 100MHz a 200MHz; | ||
| CC(EST/5): | ||
| 1 V da CC a 100 MHz; 1,75 V da 100 MHz a 200 MHz; | ||
| AC: Attenua i segnali al di sotto di 10Hz; | ||
| HF Reject: Attenua i segnali superiori a 80kHz; | ||
| Rifiuto LF: Uguali ai limiti accoppiati CC per frequenze superiori a 150kHz; attenua i segnali sotto i 150kHz |
||
| Intervallo del livello di trigger | CH1/CH2: ±8 divisioni dal centro dello schermo; | |
| EST: ±1,2V; | ||
| EST/5:±6V | ||
| Precisione del livello di trigger (tipica) La precisione è per segnali con tempi di salita e discesa ≥20ns |
CH1/CH2: 0,2div × volt/div entro ±4 divisioni dal centro dello schermo; | |
| EXT: ± (6% dell’impostazione + 40mV); | ||
| EXT/5: ± (6% dell’impostazione + 200 mV); | ||
| Imposta il livello al 50% (tipico) | Funziona con segnali di ingresso ≥50Hz | |
| Tipo di attivazione video | CH1, CH2: ampiezza da picco a picco di 2 divisioni; | |
| EST: 400mV; | ||
| EST/5: 2V | ||
| Formati di segnale e frequenze di campo, tipo di trigger video |
Supporta i sistemi di trasmissione NTSC, PAL e SECAM per qualsiasi campo o qualsiasi linea | |
| Intervallo di attesa | 100ns ~ 10s | |
| Modalità di attivazione della durata dell’impulso | Trigger quando (< , >, = o ≠); Impulso positivo o Impulso negativo | |
| Intervallo di tempo | 20ns ~ 10s | |
| Modalità nel tempo | Fronte di salita o fronte di discesa | |
| Intervallo di tempo | 20ns ~ 10s | |
| Trigger su CH1 | Trigger interno: bordo, ampiezza dell’impulso, video, pendenza | |
| Trigger su CH2 | Trigger interno: bordo, ampiezza dell’impulso, video, pendenza | |
| Risoluzione di lettura | 6 cifre | |
| Precisione (tipica) | ±30ppm (compresi tutti gli errori di frequenza di riferimento e ±1 errori di conteggio) | |
| Intervallo di frequenze | AC accoppiato, da 4Hz minimo alla larghezza di banda nominale | |
| Sorgente del segnale | Modalità Pulse Width o Edge Trigger: tutte le sorgenti di trigger disponibili | |
| Il contatore di frequenza misura la sorgente di trigger in ogni momento, anche quando l’ acquisizione dell’oscilloscopio si interrompe a causa di cambiamenti nello stato della corsa o quando l’acquisizione di un singolo evento è stata completata. |
||
| Modalità Trigger ampiezza impulso: l’oscilloscopio conta gli impulsi di magnitudo significativa all’interno della finestra di misurazione di 1 s che si qualificano come eventi attivabili, come gli impulsi stretti in un treno di impulsi PWM se impostato sulla modalità < e l’ampiezza è impostata su un tempo relativamente breve. |
||
| Modalità Edge Trigger: l’oscilloscopio conta tutti i fronti di grandezza sufficiente e polarità corretta. |
||
| Modalità Trigger video: il frequenzimetro non funziona. | ||
| Misura del cursore | Differenza di tensione tra i cursori: V | |
| Differenza di tempo tra i cursori: T | ||
| Reciproco di T in Hertz (1/ΔT) | ||
| Auto Measuerment | Frequenza, Periodo, Media, Pk-Pk, Cycli RMS, Minimo, Massimo, Tempo di salita, Tempo di discesa, | |
| +Ampiezza impulso, -Ampiezza impulso, Ritardo 1-2 Salita, Ritardo 1-2 Discesa, +Duty, -Duty, Vbase, Vtop, Vmid, | ||
| Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, | ||
| FRF, FFR, LRR, LRF, LFR, LFF | ||
| Impedenza della forma d’onda | CC-25MHz | |
| Frequenza di campionamento | 200MHzDDS | |
| Uscita forma d’onda | Onda arbitraria/onda quadra/onda sinusoidale/onda triangolare/onda trapezoidale/onda pulsata/DC | |
| Risoluzione di frequenza | 0.1% | |
| Profondità della forma d’onda | 4KSa | |
| Risoluzione verticale | 12bit | |
| Stabilità di frequenza | <30 ppm | |
| Gamma di forme d’onda | ±3,5 V max | |
| Impedenza di uscita | 50 | |
| Corrente di uscita | 50mA Ipicco=100mA | |
| Sistema BW | 25M | |
| Distorsione armonica | -50dBc(1KHz),-40dBc(10KHz) | |
| Caratteristiche generali | ||
| Schermo | ||
| Tipo di visualizzazione | TFT a colori da 7 pollici 64K (cristalli liquidi diagonali) | |
| Risoluzione dello schermo | 800 orizzontali per 480 pixel verticali | |
| Visualizza il contrasto | Regolabile (16 marce) con la barra di avanzamento | |
| Uscita compensatore sonda | ||
| Tensione di uscita (tipica) | Circa 5Vpp su carico ≥1MΩ | |
| Frequenza (tipica) | 1kHz | |
| Alimentazione elettrica | ||
| Tensione di alimentazione | 100-120VACRMS(±10%), da 45Hz a 440Hz, CAT | |
| 120-240VACRMS(±10%), da 45Hz a 66Hz, CAT | ||
| Consumo di energia | <30W | |
| Fusibile | 2A, classificazione T, 250V | |
| Ambientale | ||
| Misurare | Lunghezza 385mm, Larghezza 200mm, Altezza 245mm | |
| Peso | 3,5 kg (con imballaggio); 2,08 kg (senza imballaggio) | |

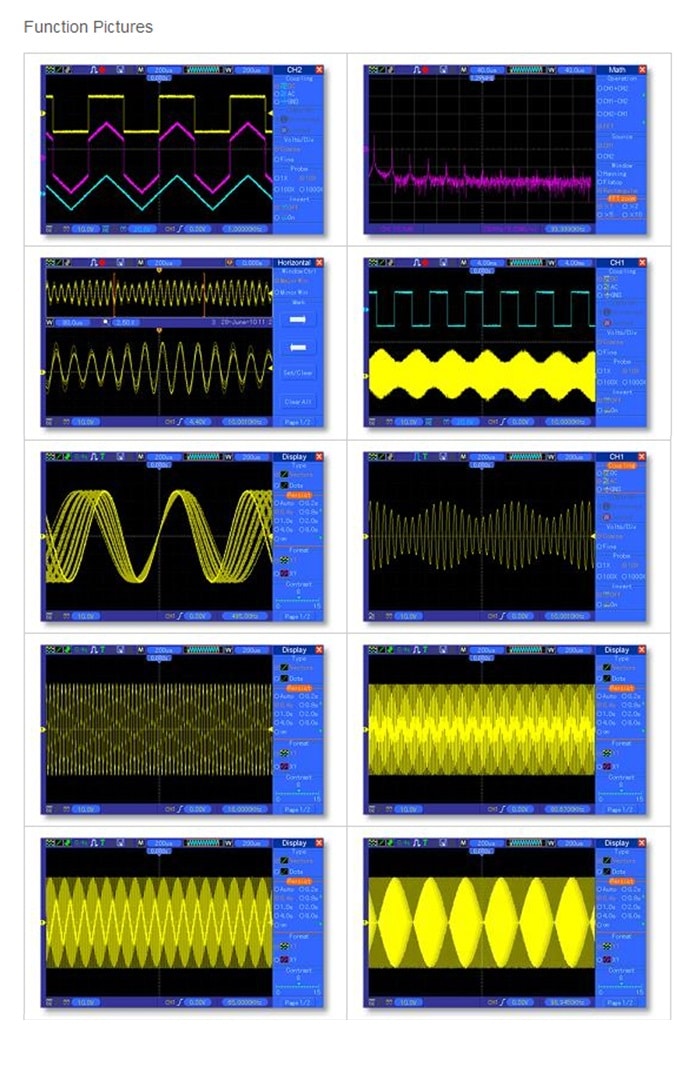

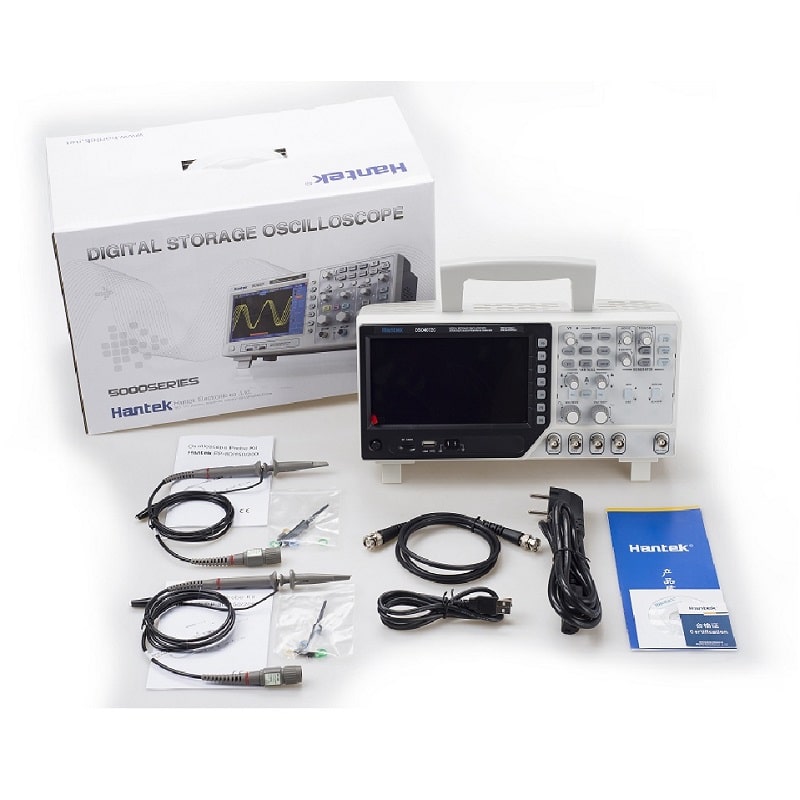

Il pacchetto include:
1 x oscilloscopio digitale DSO4202C
2 x sonde
1 x linea di alimentazione
1 x cavo USB
1 x CD
Informazioni aggiuntive
| EAN | 8670001055211 |
|---|
