Hantek DSO4102C – Oscilloscopio digitale a 2 canali, 100 MHz, USB, sincronizzatore di segnale
In offerta!
TERMINATO
Hantek DSO4102C – Oscilloscopio digitale a 2 canali, 100 MHz, USB, sincronizzatore di segnale
€382.90 IVA Inclusa
Prodotto esaurito
Ricevi email quando disponibile
Descrizione:
Serie DSO4000C:
oscilloscopio digitale a 2 canali + generatore di forme d’onda arbitrarie/funzioni + segnale di sincronizzazione + trigger esterno.
I tasti per l’osilloscopio e il generatore di forme d’onda sono separati per un comodo utilizzo simultaneo.
Display ampio e chiaro (display LCD a colori da 7 pollici 64K, risoluzione 800×480), forma d’onda più chiara e realistica.
Oscilloscopio: frequenza di campionamento 1GSa/s, larghezza di banda 200/100/70 MHz, più di 20 tipi di funzioni di misurazione automatica.
Potente funzione di trigger: Edge, Video, Pulse, Slope, Nel tempo, Alternativa.
Generatore di forme d’onda arbitrarie/funzioni: 25 MHz, risoluzione 12 bit, DDS 200 MHz, onda arbitraria/onda quadra/onda sinusoidale/onda triangolare/onda trapezoidale/onda a impulsi/DC è facile da simulare il trasduttore.
Supporta scheda SD, funzione VGA (opzionale).
Host USB integrato, supporto per archiviazione su disco USB, aggiornamento del sistema interfaccia USB/scheda SD.
Caratteristiche :
Larghezza di banda 100 MHz; Frequenza di campionamento 1GSa/s.
Oscilloscopio a 2 canali; Lunghezza del record di 40 kilo byte (KB).
Display LCD a colori da 7 pollici 64K, Risoluzione 800×480.
32 tipi di misurazione automobilistica, con funzione FFT.
Uscita a forma d’onda arbitraria a 25 MHz (onda sinusoidale fino a 75 MHz).
Potente funzione di trigger: Video, Edge, Pluse Width, Slope, Overtime, Alternate Trigger.
Specifica:
| Oscilloscopio | DSO4102C |
| Frequenza di campionamento | Intervallo di frequenza di campionamento: 1GSa/s |
| Frequenza di campionamento equivalente: 25GSa/s | |
| Modalità di acquisizione | |
| Normale | Solo dati normali |
| Rileva picco | Acquisizione glith ad alta frequenza e randon |
| Media | Wavefom Media, selezionabile 4,8,16,32,64,128 |
| Ingressi | |
| Ingressi Accoppiamento | CA, CC, GND |
| Impedenza di ingresso | 1M2% 20pF3pF |
| Attenuazione della sonda | 1X, 10X |
| Fattore di attenuazione della sonda supportato | 1X, 10X, 100X, 1000X |
| Massima tensione di ingresso | CAT I e CAT II: 300VRMS (10×) |
| CAT III: 150VRMS(1×); | |
| Categoria di installazione II: declassamento a 20 dB/decennio sopra 100 kHz a 13 V CA di picco a 3 MHz* e oltre. Per le forme d’onda non sinusoidali, il valore di picco deve essere inferiore a 450 V. L’escursione superiore a 300 V dovrebbe avere una durata inferiore a 100 ms. Il livello del segnale RMS, inclusi tutti i componenti CC rimossi tramite l’accoppiamento CA, deve essere limitato a 300 V. Se questi valori vengono superati, possono verificarsi danni all’oscilloscopio. | |
| Orizzontale | |
| Intervallo di frequenza di campionamento | 1GS/s |
| Interpolazione della forma d’onda | (peccato x)/x |
| Durata del record | 40 kilo byte (KB) |
| Intervallo SEC/DIV | 4ns/div a 40s/div |
| Tasso di campionamento e | 50 ppm a un intervallo di tempo di 1 ms) |
| Precisione del tempo di ritardo | |
| Intervallo di posizione | da 20 ns/div a 80 us/div; (-8div xs/div) a 40 ms; |
| 200us/div a 40s/div; (-8div xs/div) a 400s | |
| Δ Precisione della misurazione del tempo (larghezza di banda completa) |
Scatto singolo, modalità normale: (1 intervallo di campionamento +100 ppm × lettura + 0,6 ns); >16 medie: (1 intervallo di campionamento + 100 ppm × lettura + 0,4 ns); Intervallo di campionamento = s/div ÷ 200 |
| Verticale | |
| Risoluzione verticale | Risoluzione a 8 bit, tutti i canali campionati contemporaneamente |
| Intervallo di posizione | da 2mV/div a 10V/div |
| Larghezza di banda | 100 MHz |
| Rise Time a BNC (tipico) | 3,5 ns |
| Larghezza di banda analogica in modalità Normale e Media su BNC o con sonda, accoppiata CC | da 500 mV/div a 2 V/div, 40 V; 5V/div, 50V |
| Matematica | +, -, *, /, FFT |
| FFT | Finestre: Hanning, Flatop, Rettangolare, Bartlett, Blackman; |
| 1024 punti di campionamento | |
| Limite di banda | 20 MHz |
| Risposta in bassa frequenza (-3db) | 10 Hz su BNC |
| Precisione di guadagno CC | 4% per la modalità di acquisizione Normale o Media, da 5mV/div a 2mV/div |
| Precisione di misurazione CC, modalità di acquisizione media |
Quando lo spostamento verticale è zero e N 16: (3% × lettura + 0,1 div + 1 mV) viene selezionato solo 10 mV/div o superiore; Quando lo spostamento verticale non è zero, e N16: [3% × (lettura + posizione verticale) + 1% della posizione verticale + 0.2div]; Aggiungere 2 mV per impostazioni da 2 mV/div a 200 mV/div; aggiungere 50 mV per impostazioni da 200 mV/div a 5 V/div |
| Ripetibilità della misura in Volt, modalità di acquisizione media | Δ volt tra due medie qualsiasi di 16 forme d’onda acquisite con la stessa configurazione e condizioni ambientali |
| Sistema di innesco | |
| Tipi di trigger | Edge, Video, Pulse, Slope, Nel tempo, Alternativa |
| Sorgente di attivazione | CH1, CH2, EXT, EXT/5, Linea AC |
| Tipo di accoppiamento | CC, CA, Rifiuto Rumore, Rifiuto HF, Rifiuto LF |
| Sensibilità trigger (tipo di trigger edge) |
CC(CH1,CH2): |
| 1div da CC a 10MHz; 1,5 div da 10 MHz a 100 MHz; 2div da 100MHz a Pieno; | |
| DCEXT): | |
| 200 mV da CC a 100 MHz; 350 mV da 100 MHz a 200 MHz; | |
| DCEXT/5): | |
| 1 V da CC a 100 MHz; 1,75 V da 100 MHz a 200 MHz; | |
| AC: attenua i segnali al di sotto di 10 Hz; | |
| Rifiuto HF: attenua i segnali superiori a 80 kHz; | |
| Rifiuto LF: come i limiti di accoppiamento CC per frequenze superiori a 150 kHz; attenua i segnali al di sotto di 150 kHz | |
| Intervallo del livello di trigger | CH1/CH2: 8 divisioni dal centro dello schermo; |
| EST: 1,2 V; | |
| EST/5:6V | |
| Precisione del livello di trigger (tipica) La precisione è per segnali con tempi di salita e discesa di 20 ns | CH1/CH2: 0,2 div × volt/div entro 4 divisioni dal centro dello schermo; |
| EST: (6% dell’impostazione + 40mV); | |
| EST/5: (6% dell’impostazione + 200mV); | |
| Imposta il livello su 50% (tipico) | Funziona con segnali di ingresso 50Hz |
| Attivazione video | |
| Tipo di trigger video | CH1, CH2: ampiezza picco-picco di 2 divisioni; |
| EST: 400 mV; | |
| EST/5: 2V | |
| Formati del segnale e velocità di campo, tipo di trigger video | Supporta sistemi di trasmissione NTSC, PAL e SECAM per qualsiasi campo o linea |
| Intervallo di sospensione | 100 ns ~ 10 s |
| Trigger della durata dell’impulso | |
| Modalità di attivazione della durata dell’impulso | Attiva quando (< , >, = o ); Impulso positivo o impulso negativo |
| Punto di trigger della durata dell’impulso | Uguale: l’oscilloscopio si attiva quando il fronte di uscita dell’impulso attraversa il livello di trigger. Non uguale: se l’impulso è più stretto della larghezza specificata, il punto di trigger è il fronte di uscita. In caso contrario, l’oscilloscopio si attiva quando un impulso continua per più del tempo specificato come Durata impulso. Minore di: il punto di trigger è il bordo di uscita. Maggiore di (chiamato anche trigger straordinario): l’oscilloscopio si attiva quando un impulso continua per un periodo superiore al tempo specificato come Durata dell’impulso |
| Intervallo di ampiezza dell’impulso | 20 ns ~ 10 s |
| Trigger della pendenza | |
| Modalità di attivazione della pendenza | Attiva quando (< , > , = o ); Pendenza positiva o Pendenza negativa |
| Punto di innesco della pendenza | Uguale: l’oscilloscopio si attiva quando la pendenza della forma d’onda è uguale alla pendenza impostata. |
| Non uguale: l’oscilloscopio si attiva quando la pendenza della forma d’onda non è uguale alla pendenza impostata. | |
| Minore di: l’oscilloscopio si attiva quando la pendenza della forma d’onda è inferiore alla pendenza impostata. | |
| Maggiore di: l’oscilloscopio si attiva quando la pendenza della forma d’onda è maggiore della pendenza impostata. | |
| Intervallo di tempo | 20 ns ~ 10 s |
| Scatto straordinario | |
| Modalità nel tempo | Fronte ascendente o Fronte discendente |
| Intervallo di tempo | 20 ns ~ 10 s |
| Trigger alternativo | |
| Trigger su CH1 | Trigger interno: Edge, Pulse Width, Video, Slope |
| Trigger su CH2 | Trigger interno: Edge, Pulse Width, Video, Slope |
| Contatore di frequenza di trigger | |
| Risoluzione di lettura | 6 cifre |
| Precisione (tipica) | 30 ppm (inclusi tutti gli errori di frequenza di riferimento e 1 errore di conteggio) |
| Intervallo di frequenze | Accoppiato in c.a., da un minimo di 4 Hz alla larghezza di banda nominale |
| Sorgente del segnale | Modalità Pulse Width o Edge Trigger: tutte le sorgenti di trigger disponibili |
| Il contatore di frequenza misura la sorgente del trigger in qualsiasi momento, anche quando l’acquisizione dell’oscilloscopio si interrompe a causa di modifiche allo stato di esecuzione o quando l’acquisizione di un singolo evento di scatto è stata completata. | |
| Modalità di attivazione dell’ampiezza dell’impulso: l’oscilloscopio conta gli impulsi di mag i itudine significativa all’interno della finestra di misurazione di 1 s che si qualificano come eventi attivabili, come gli impulsi stretti in un treno di impulsi PWM se impostato sulla modalità < e la larghezza è impostata su un tempo relativamente piccolo. | |
| Modalità Edge Trigger: l’oscilloscopio conta tutti i fronti di mag i itudine sufficiente e polarità corretta. | |
| Modalità Video Trigger: il contatore di frequenza non funziona. | |
| Misurare | |
| Misurazione del cursore | Differenza di tensione tra i cursori: V |
| Differenza di tempo tra i cursori: T | |
| Reciproco di T in Hertz (1/T) | |
| Auto Measuerment | Frequenza, Periodo, Media, Pk-Pk, Cycli RMS, Minimo, Massimo, Tempo di salita, Tempo di caduta, |
| +Ampiezza impulso, -Ampiezza impulso, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, | |
| Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, | |
| FRF, FFR, LRR, LRF, LFR, LFF | |
| Modalità sorgente del segnale | |
| Impedenza della forma d’onda | CC-25MHz |
| Frequenza di campionamento | 200MHzDDS |
| Forma d’onda di uscita | Onda arbitraria/onda quadra/onda sinusoidale/onda triangolare/onda trapezoidale/onda a impulsi/CC |
| Risoluzione di frequenza | 0.1% |
| Profondità della forma d’onda | 4KSa |
| Risoluzione verticale | 12 bit |
| Stabilità di frequenza | <30 ppm |
| Intervallo di forme d’onda | 3,5 V max |
| Impedenza di uscita | 50 |
| Corrente di uscita | 50mA Ipicco=100mA |
| Sistema BW | 25M |
| Distorsione armonica | -50dBc 1KHz -40dBc 10KHz |
| Caratteristiche generali | |
| Schermo | |
| Tipo di visualizzazione | TFT a colori da 7 pollici 64K (cristallo liquido diagonale) |
| Risoluzione del display | 800 orizzontale per 480 pixel verticali |
| Contrasto di visualizzazione | Regolabile (16 marce) con la barra di avanzamento |
| Uscita compensatore sonda | |
| Tensione di uscita (tipica) | Circa 5 Vpp in 1 M di carico |
| Frequenza (tipica) | 1 kHz |
| Alimentazione elettrica | |
| Tensione di alimentazione | 100-120VACRMS(10%), da 45Hz a 440Hz, CAt II |
| 120-240VACRMS(10%), da 45Hz a 66Hz, CATII | |
| Consumo di energia | <30W |
| Fusibile | 2A, classificazione T, 250V |
| Ambientale | |
| Temperatura | Operativo: da 32 a 122 (da 0 a 50); |
| Non operativo: da -40 a 159,8 (da -40 a +71) | |
| Metodo di raffreddamento | Convezione |
| Umidità | +104 o inferiore (+40 o inferiore): 90% di umidità relativa; |
| Da 106 a 122 (+41 a 50): 60% di umidità relativa | |
| Altitudine | In funzione: sotto i 3.000 m (10.000 piedi); |
| Non operativo: inferiore a 15.000 m (50.000 piedi) | |
| Meccanico | |
| Dimensione | Lunghezza 385 mm, Larghezza 200 mm, Altezza 245 mm |
| Il peso | 3,5 kg (con imballaggio); 2,08 kg (senza imballaggio |

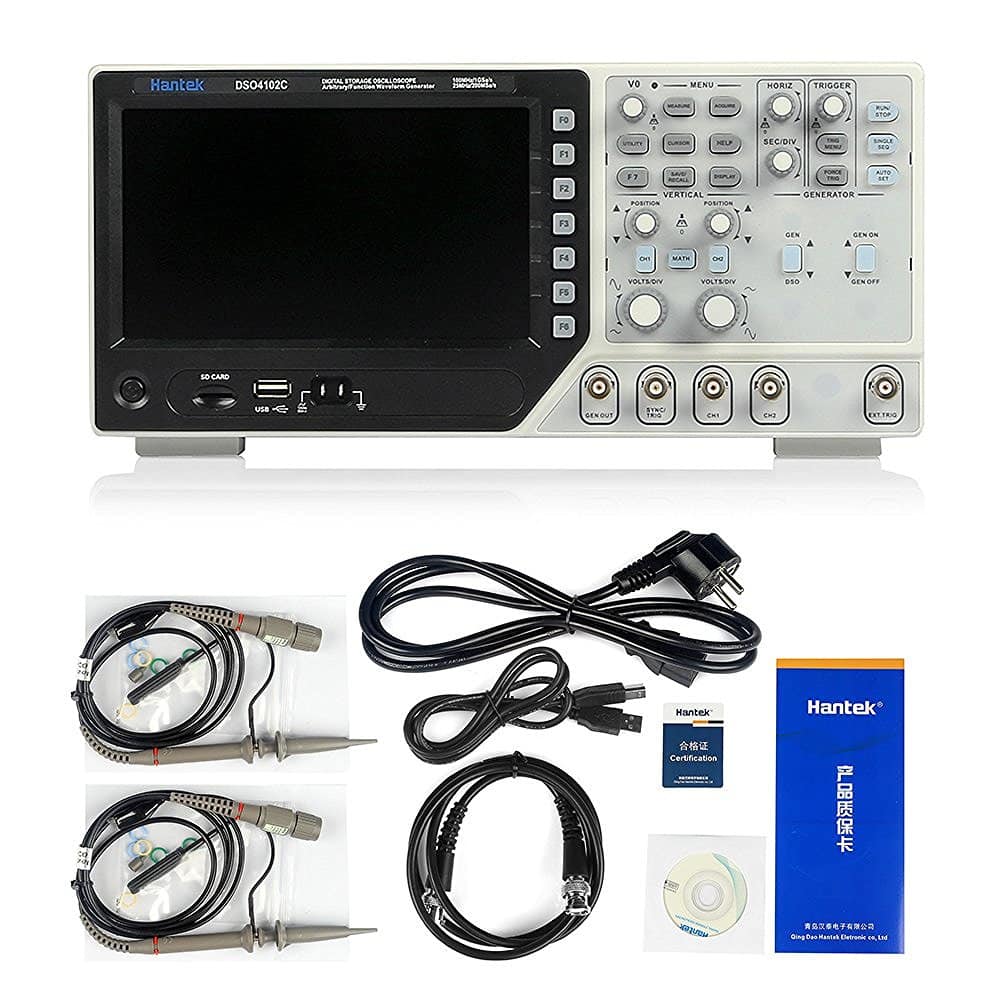

Pacchetto incluso:
1 x oscilloscopio multimetro digitale palmare Hantek DSO4102C
2 x sonda passiva
1 x cavo a coccodrillo
1 x cavo USB
1 x CD
1 x manuale utente

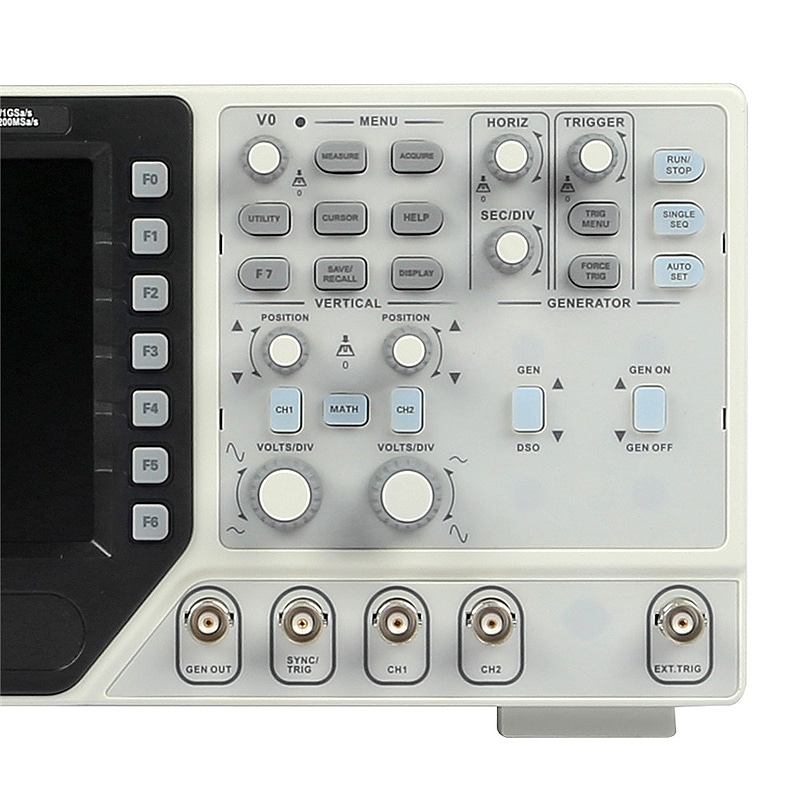

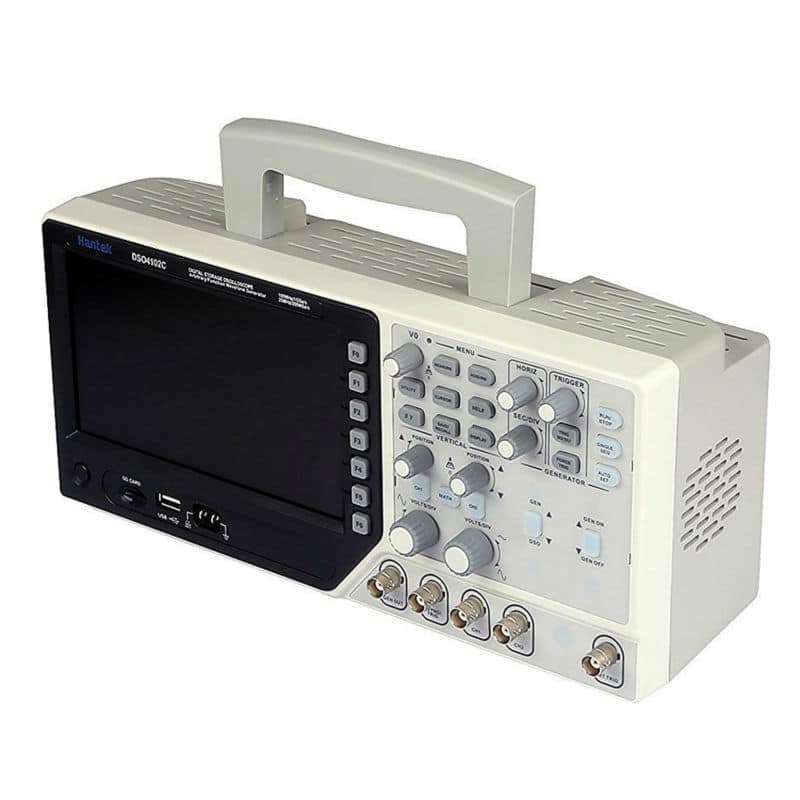

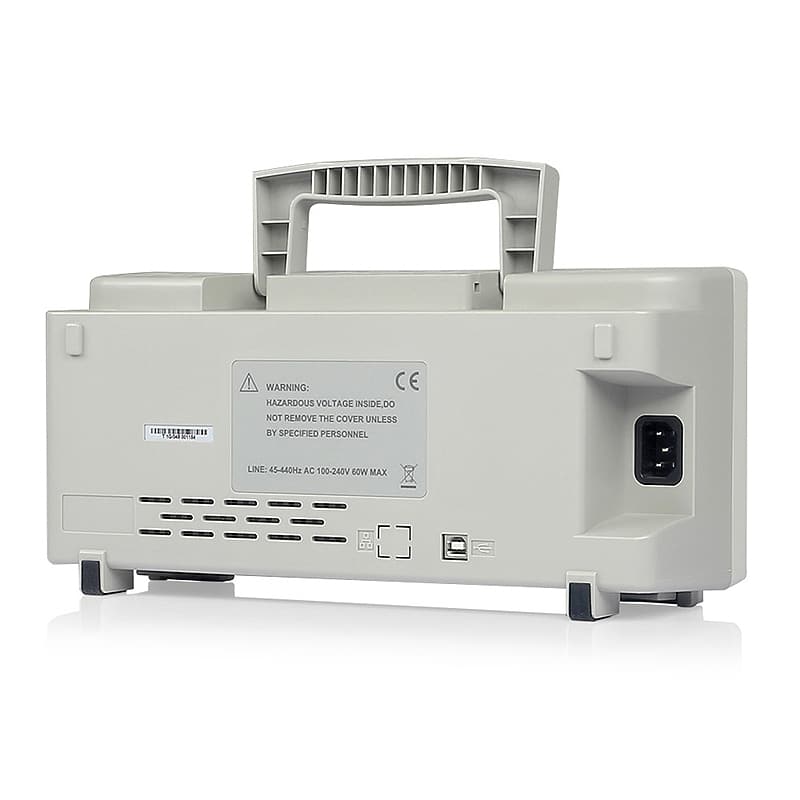

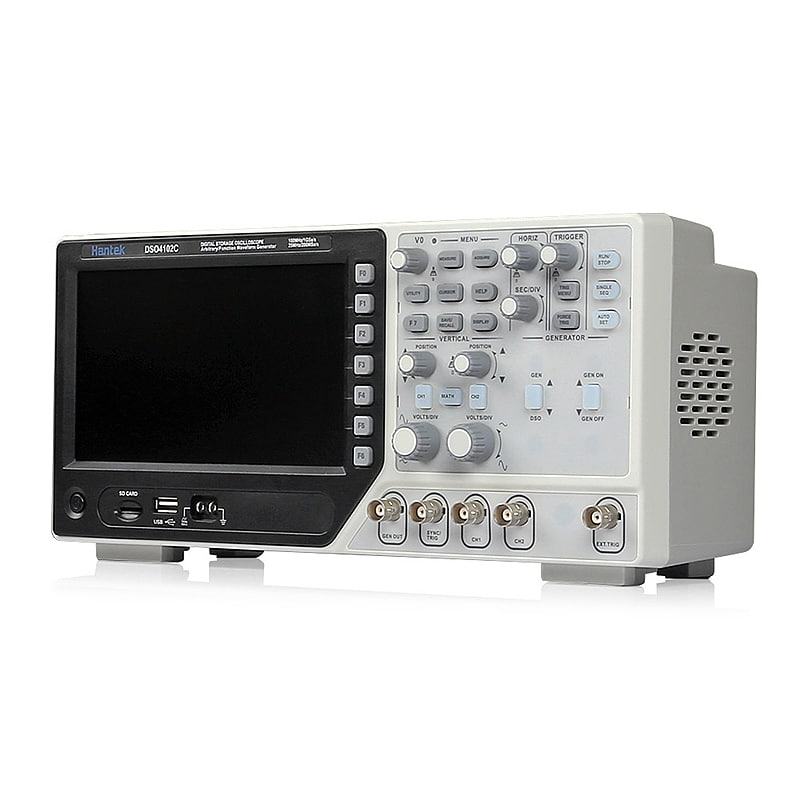

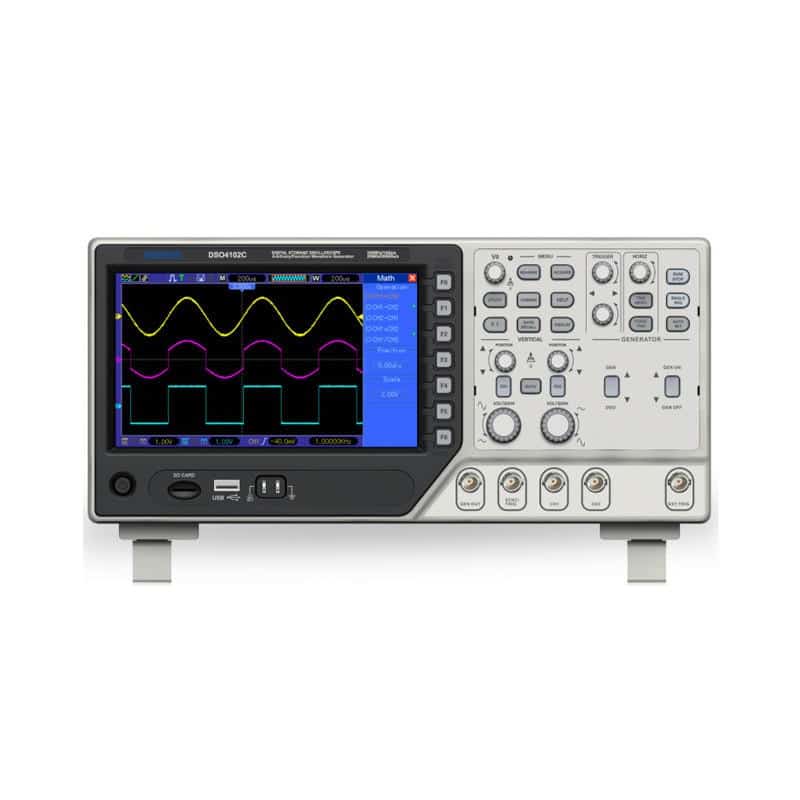

Immagini dei dettagli:
Informazioni aggiuntive
| EAN | 8670000897461 |
|---|
