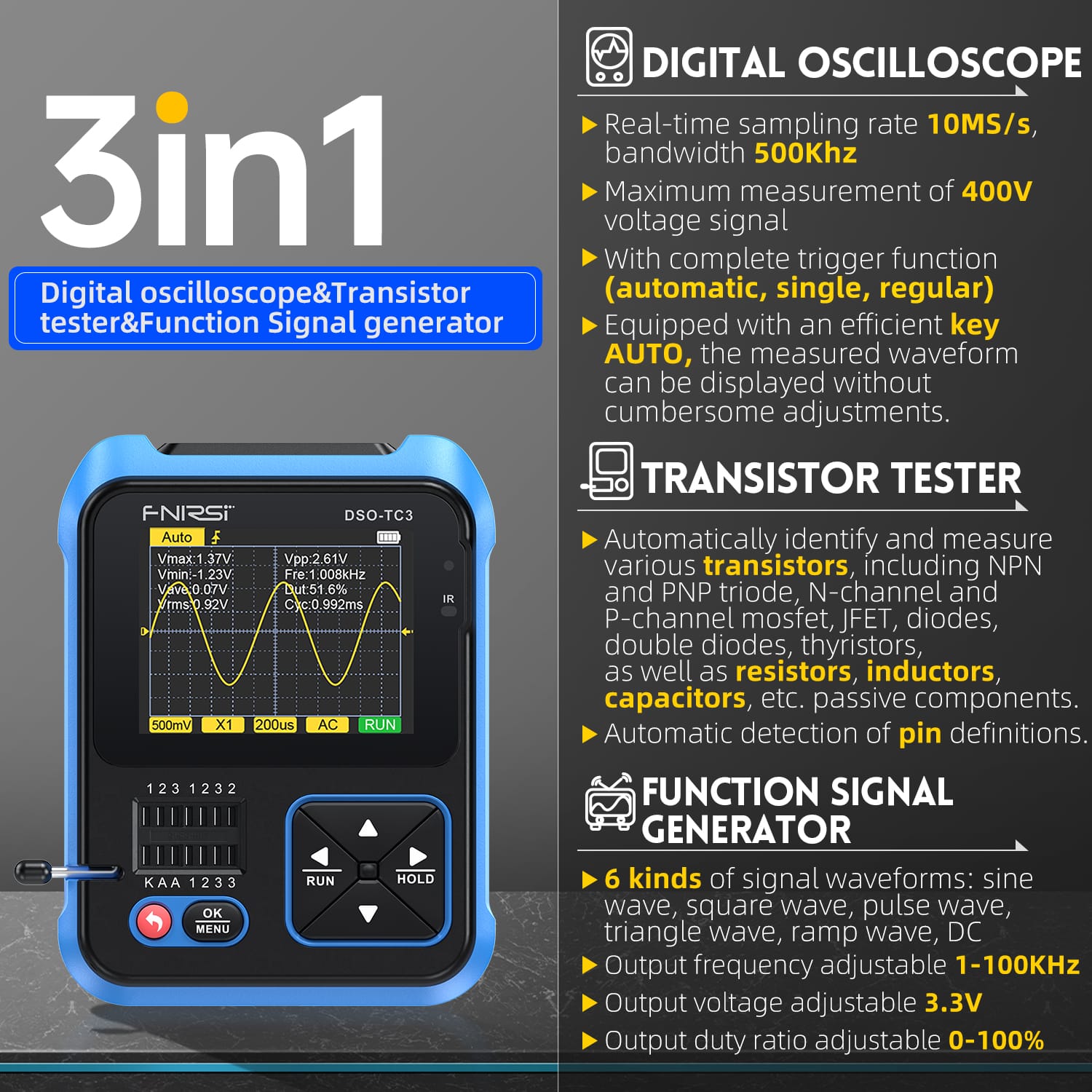

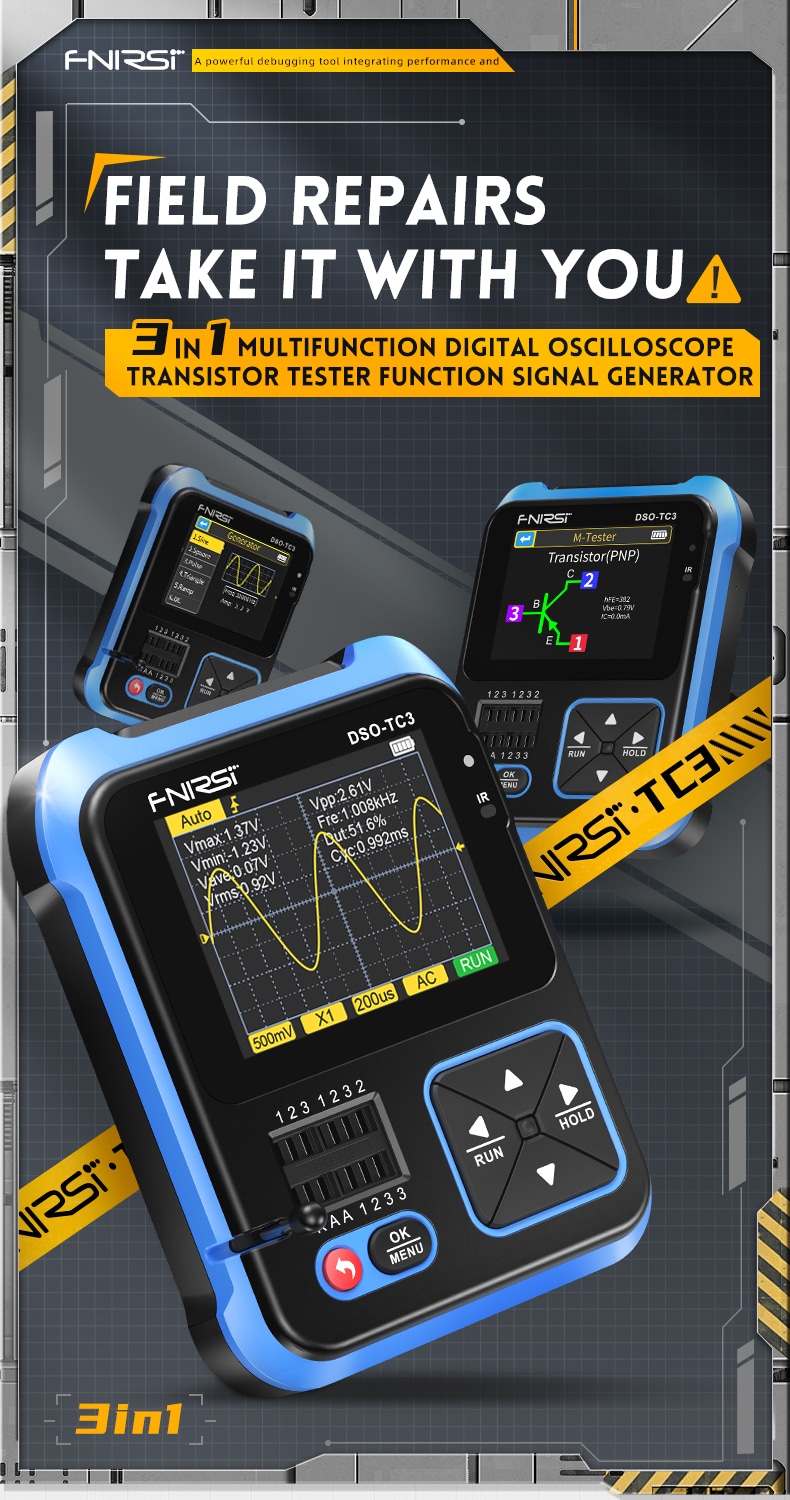

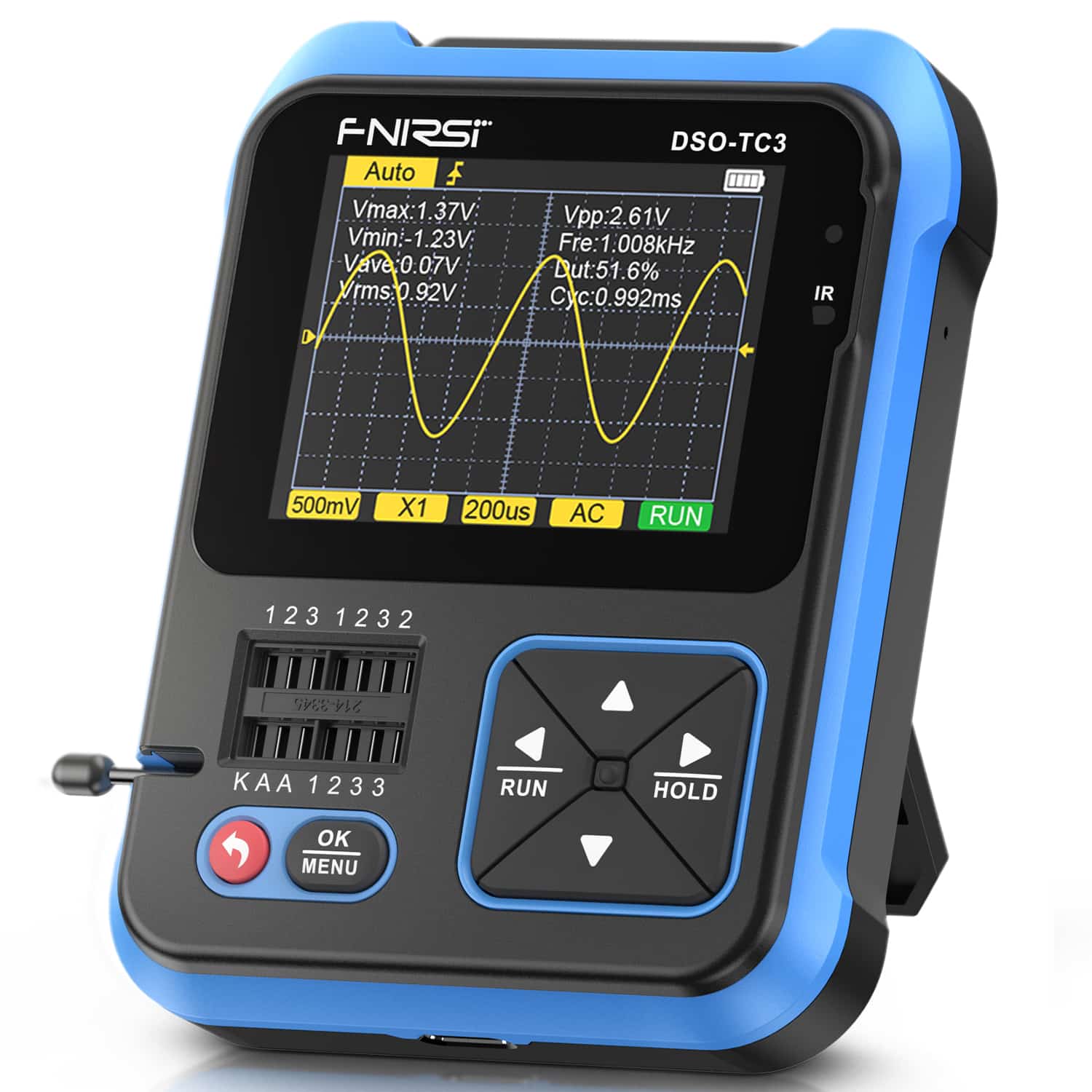

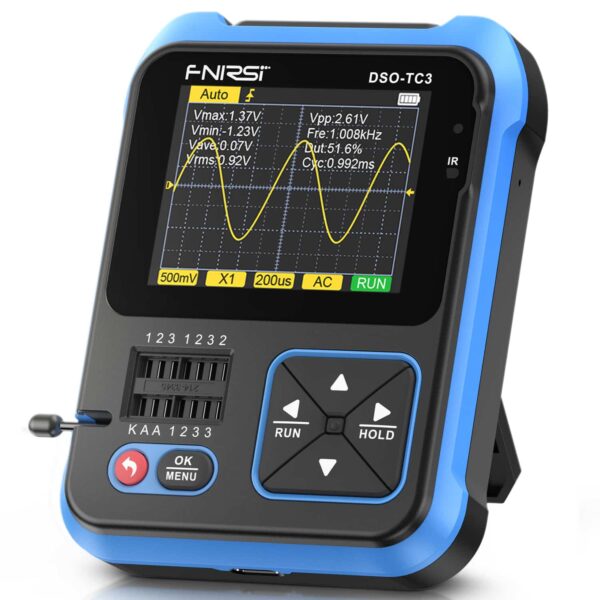

● Funzione 3 in 1: questo prodotto integra funzioni di oscilloscopio digitale, tester di transistor e generatore di segnali in un’unica macchina.

● Funzione oscilloscopio digitale: con frequenza di campionamento in tempo reale di 10 MS/s e larghezza di banda di 500 Khz. Supporta la misurazione massima del segnale di tensione 400V. Con funzione trigger completa (automatica, singola, regolare). Dotato di un efficiente pulsante AUTO.

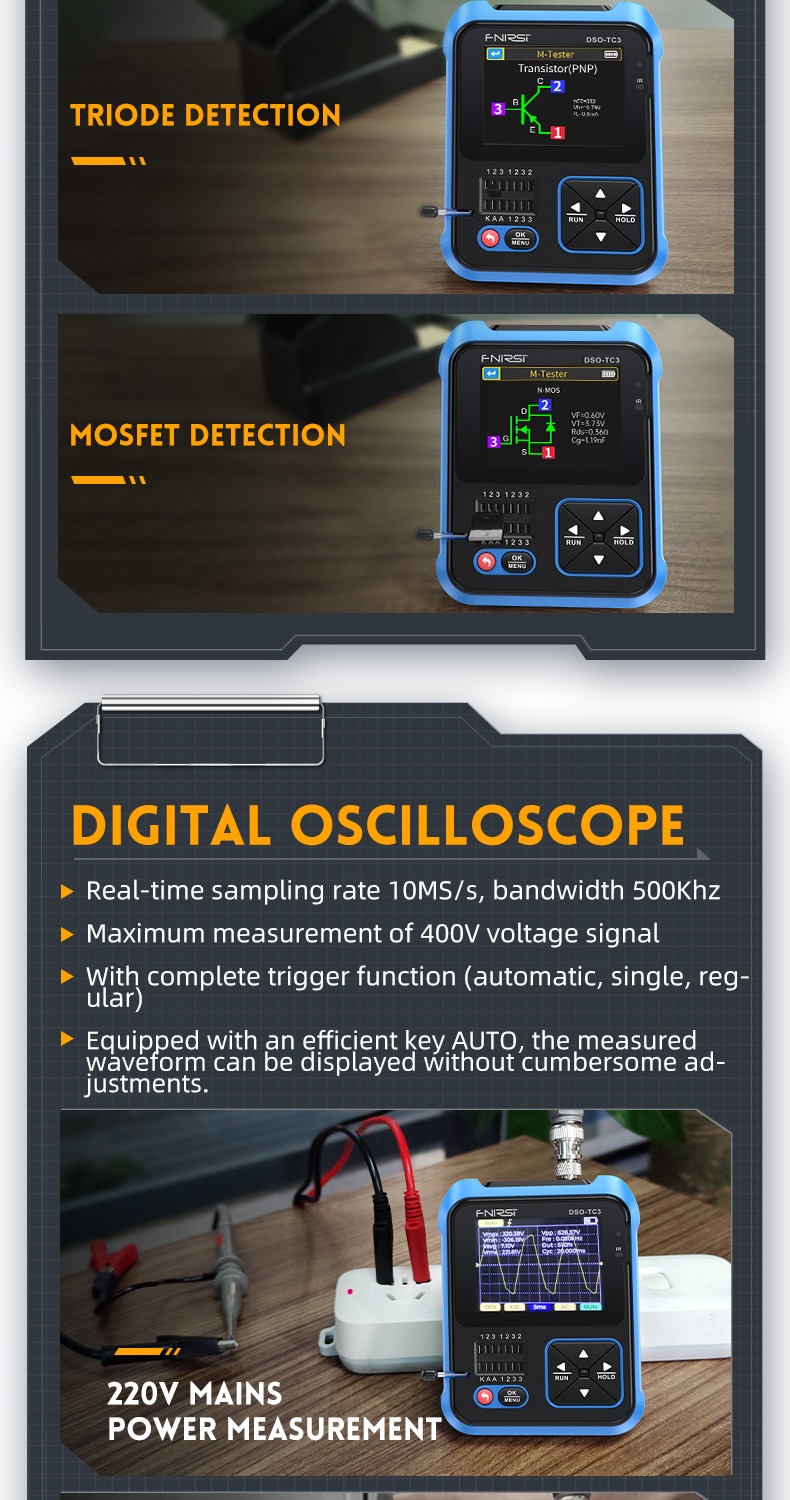

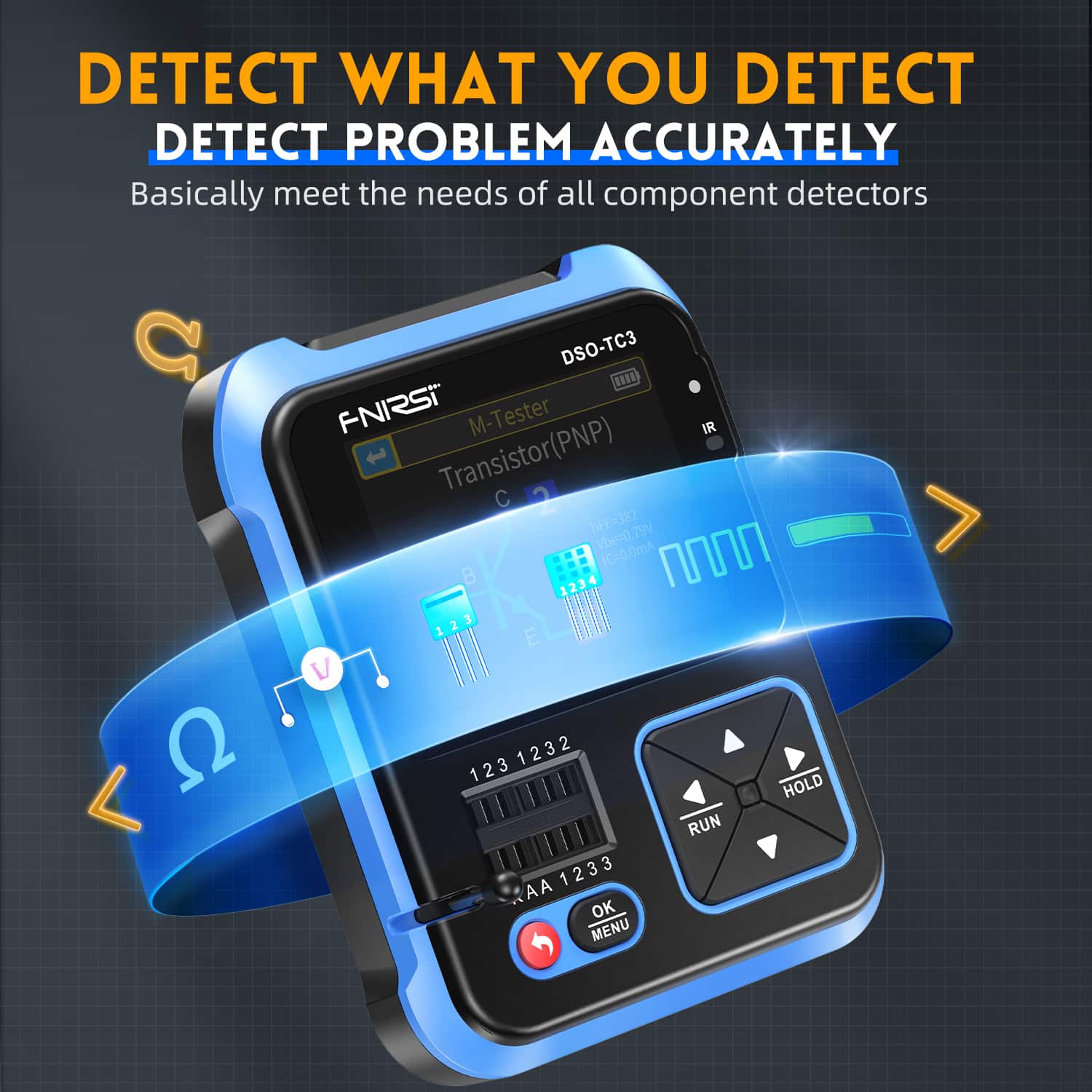

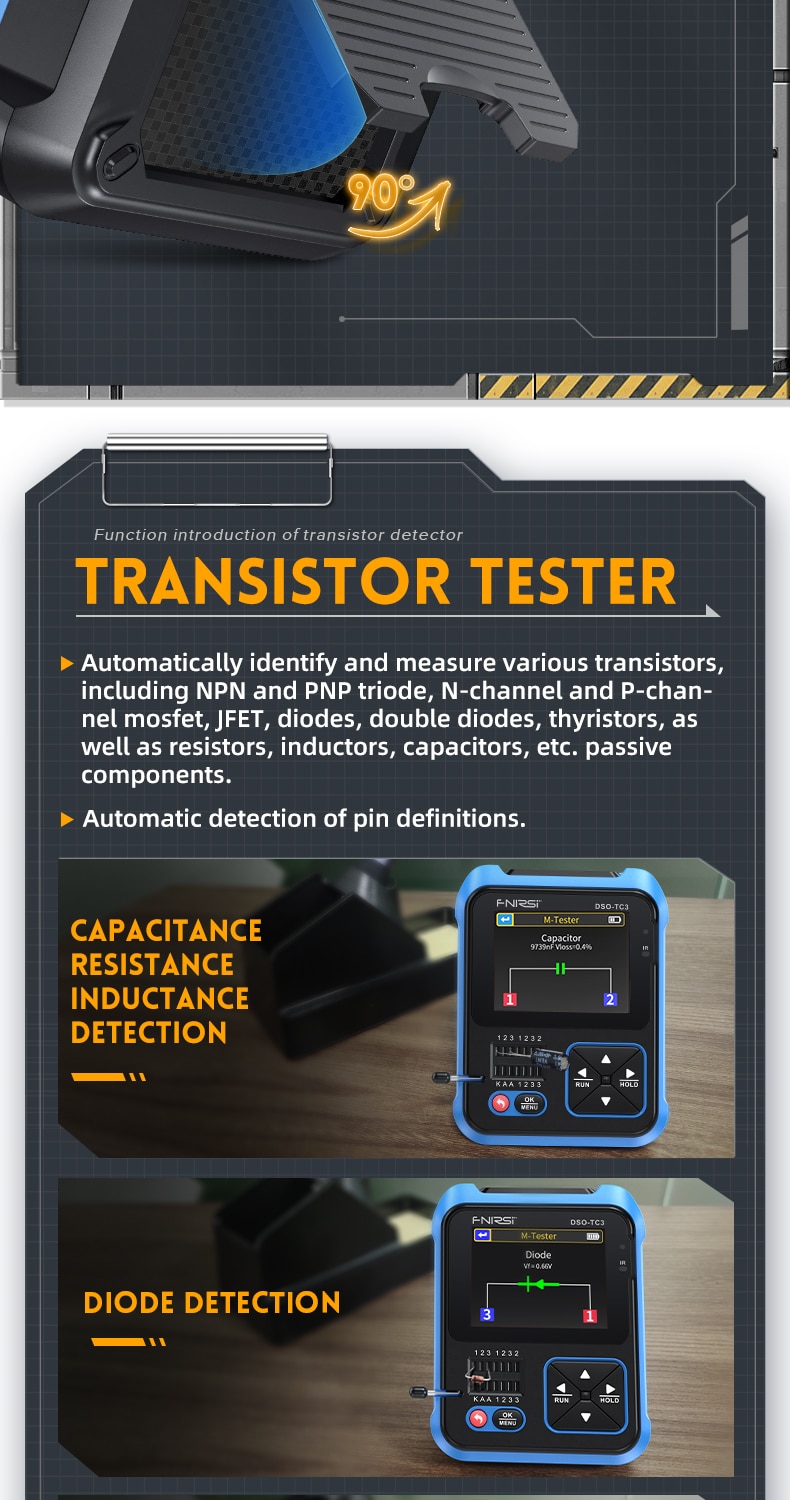

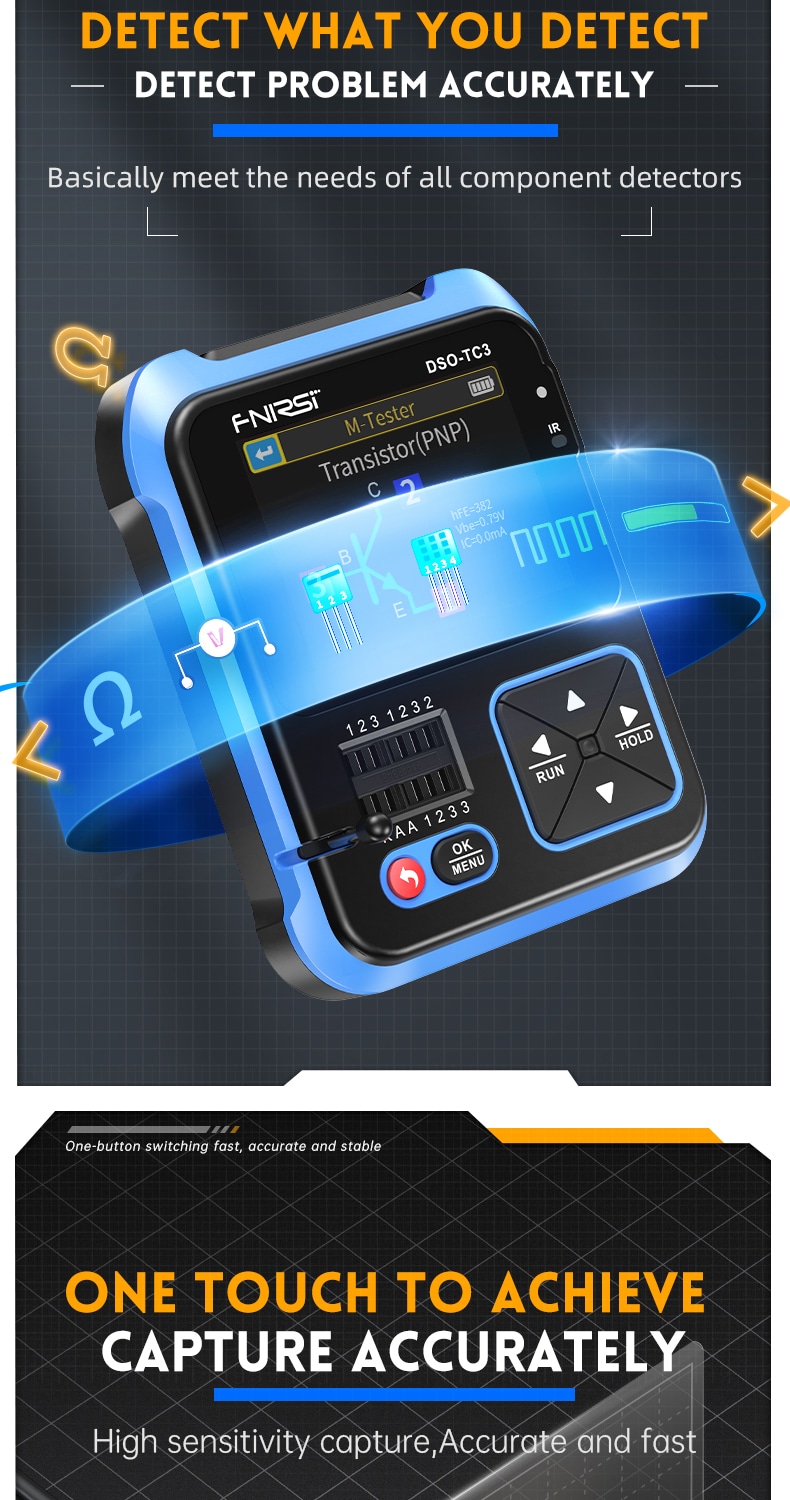

● Funzione tester per transistor: identifica e misura automaticamente vari transistor, tra cui triodo NPN e PNP, transistor a effetto di campo a semiconduttore di ossido di metallo a canale N e canale P, JFET, diodi, doppi diodi, tiristori, nonché resistori, induttori, condensatori , transistor ad effetto di campo, ecc. componente passivo. Rilevamento automatico delle definizioni dei pin.

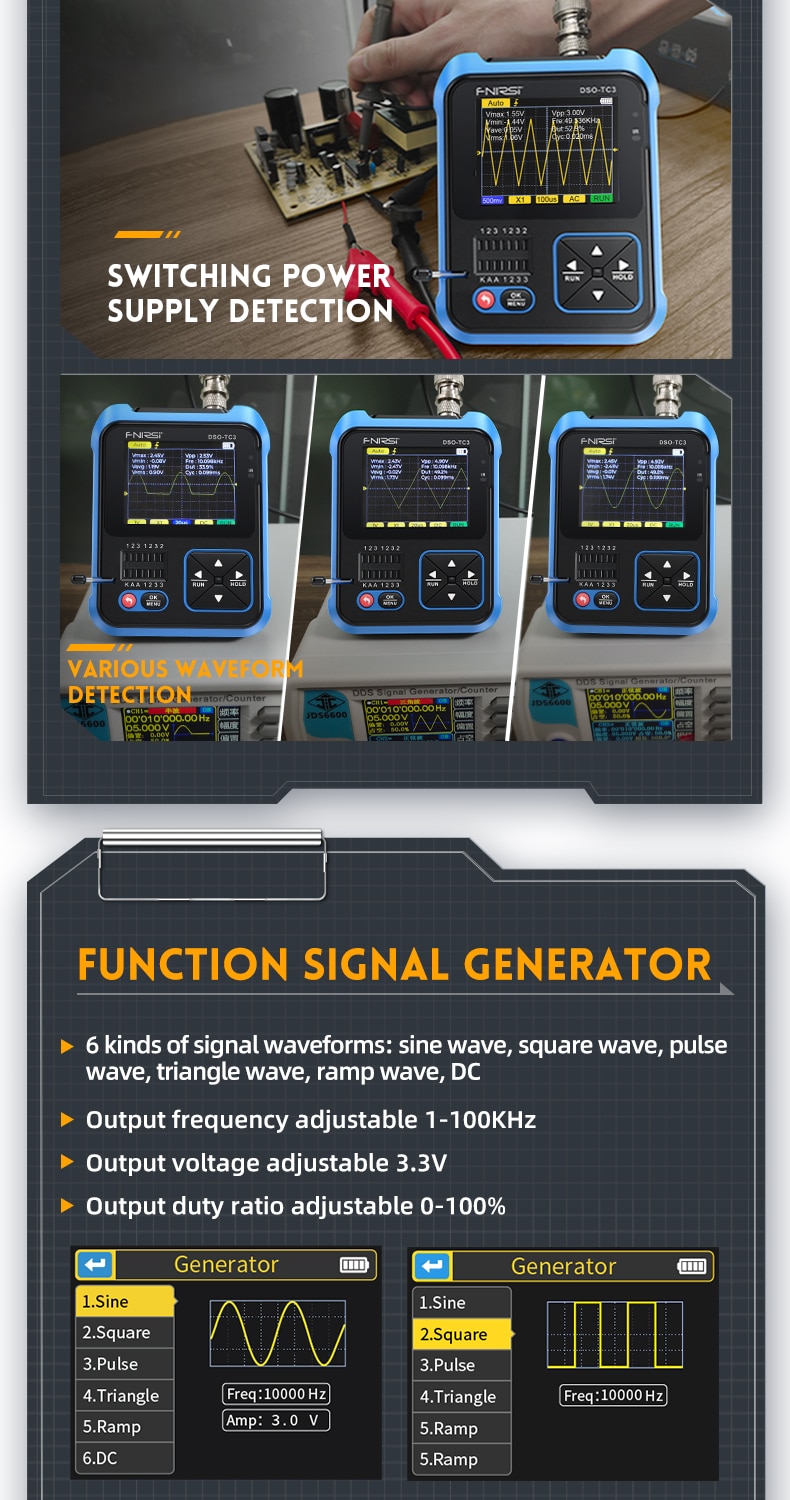

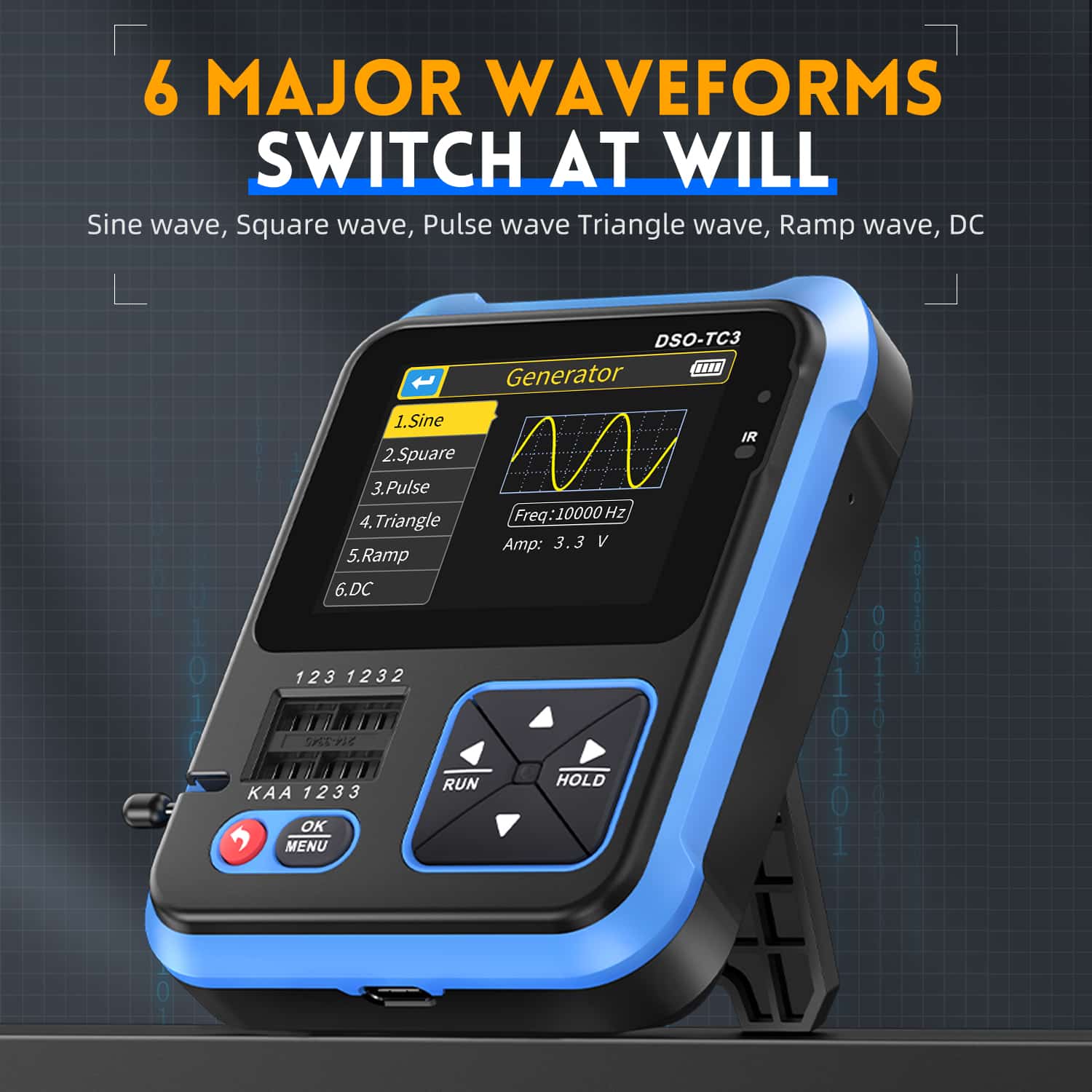

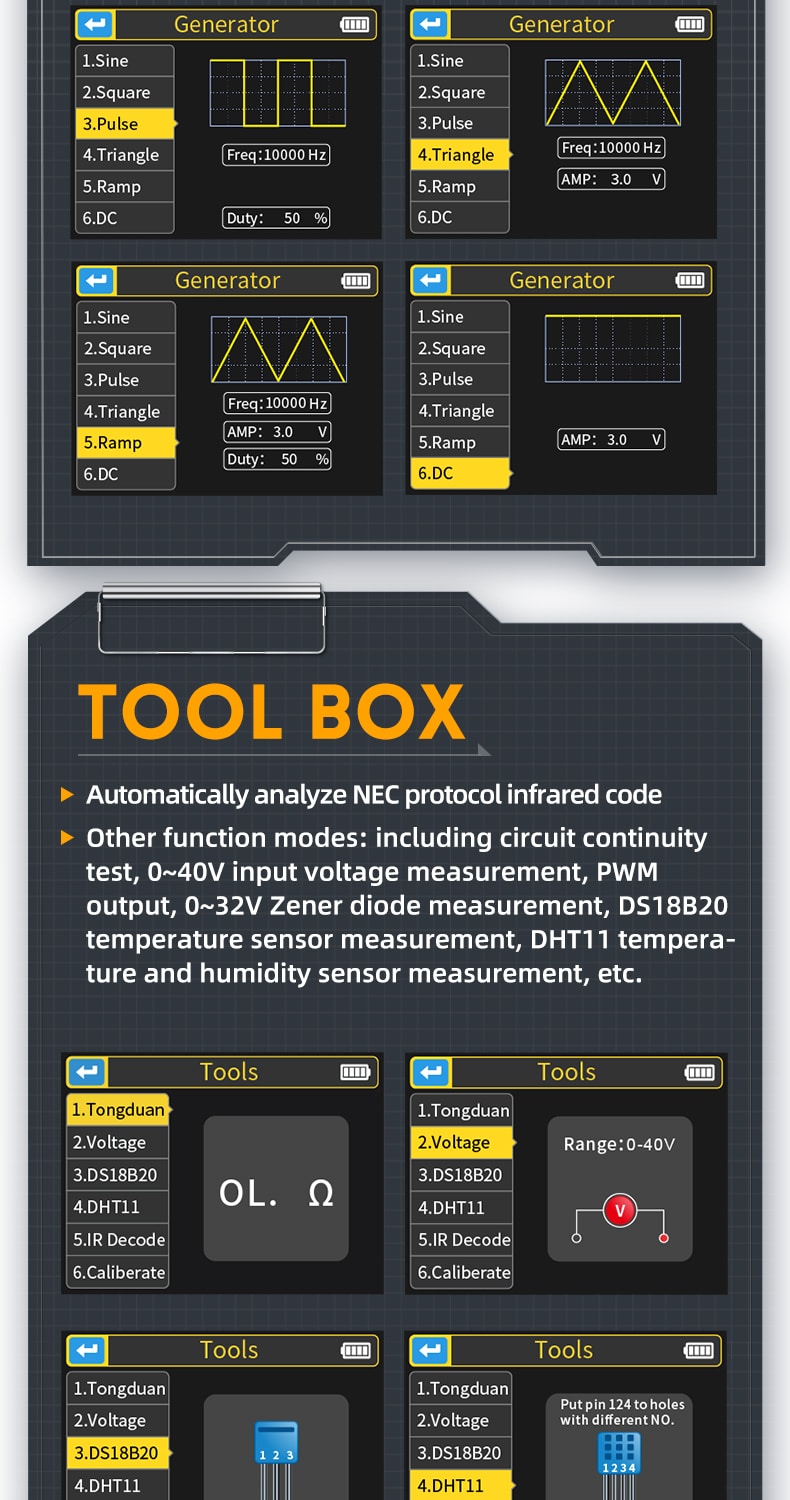

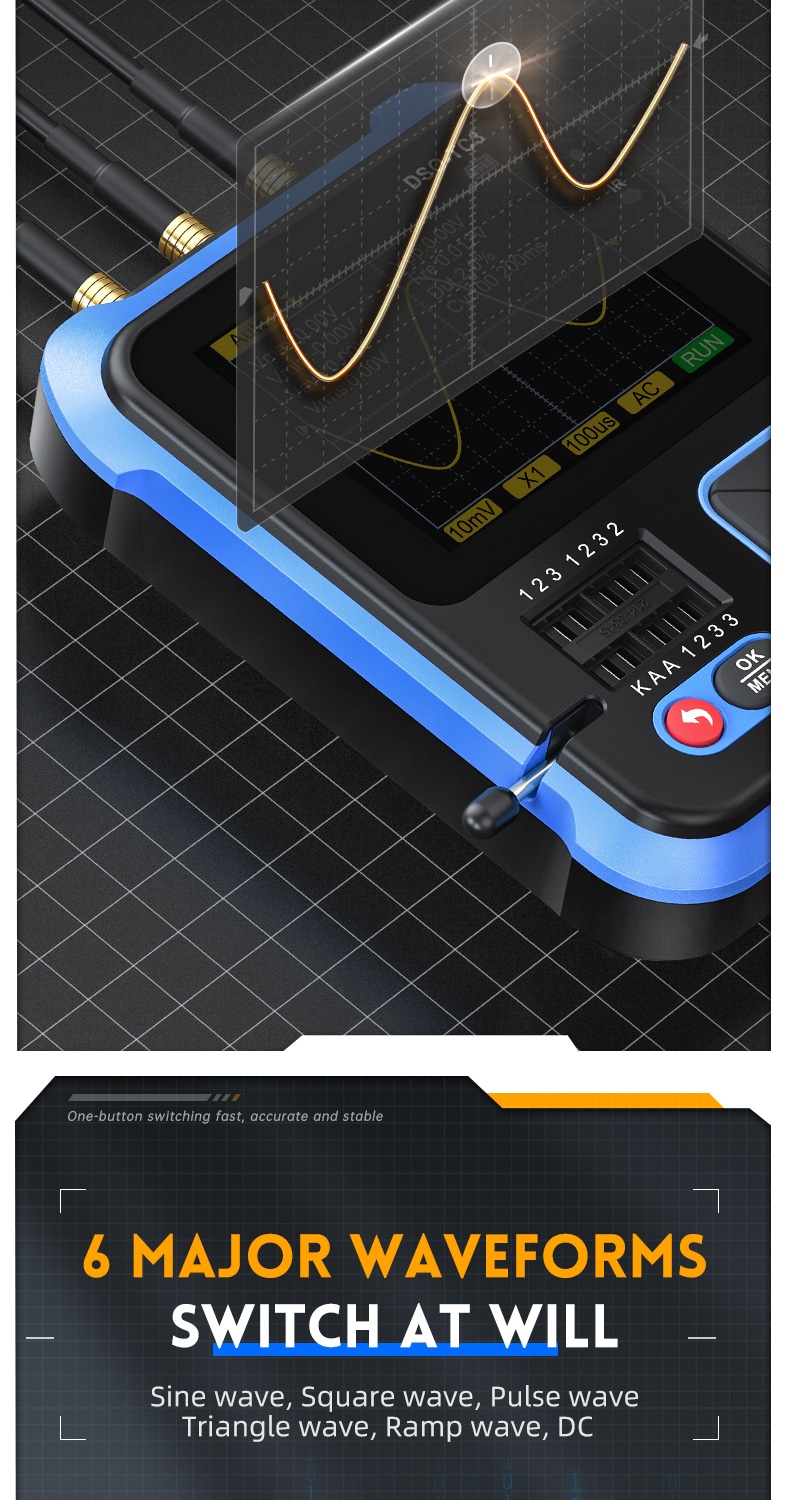

● Funzione generatore di segnale: 6 tipi di forme d’onda del segnale: onda sinusoidale, onda pulsata, onda triangolare, onda di rampa, corrente continua. Frequenza di uscita regolabile 1-100 KHz. Tensione di uscita regolabile da 3,3 V. Rapporto di lavoro dell’uscita regolabile 0-100%.

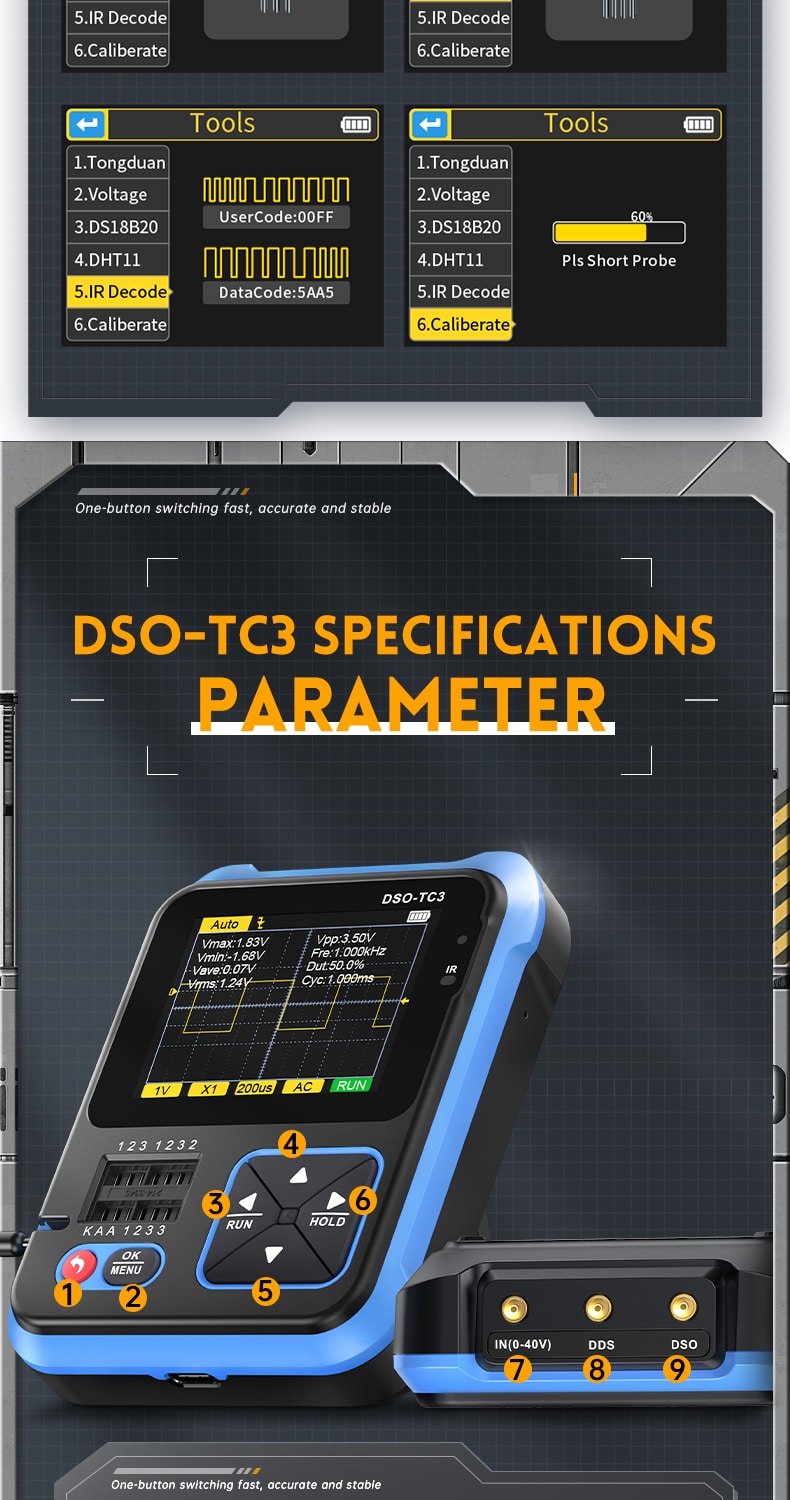

● Funzione Tool Box: analizza automaticamente il codice a infrarossi del protocollo specifico. Altre modalità di funzionamento: incluso test di continuità del circuito, misurazione della tensione di ingresso 0-40 V, uscita PWM, misurazione del diodo 0-32 V, misurazione dei sensori di temperatura e umidità, ecc.

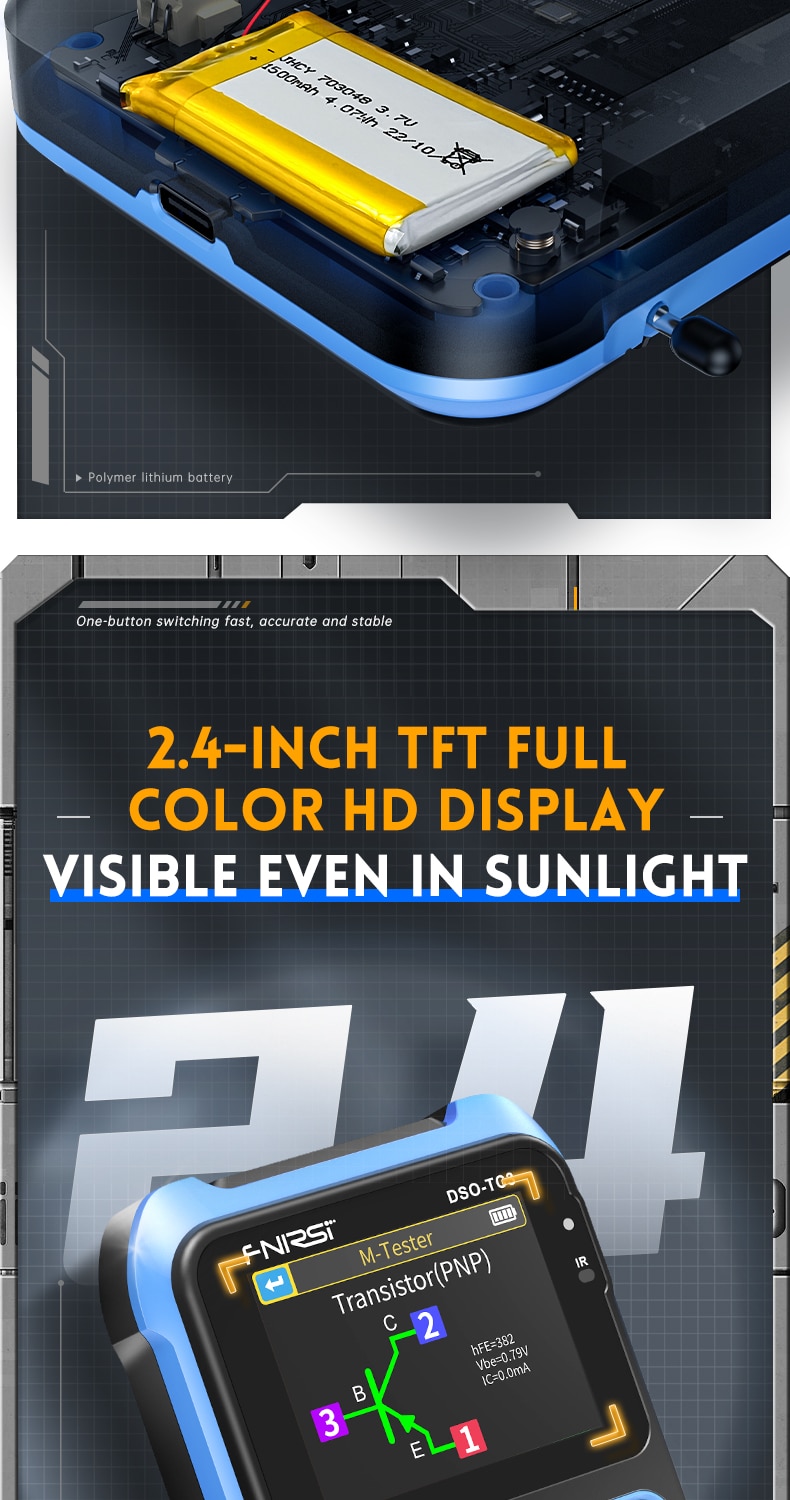

● Display TFT digitale da 2,4 pollici: schermo a colori TFT, display ad alta risoluzione con retroilluminazione a LED, con colori brillanti e contrasto elevato.

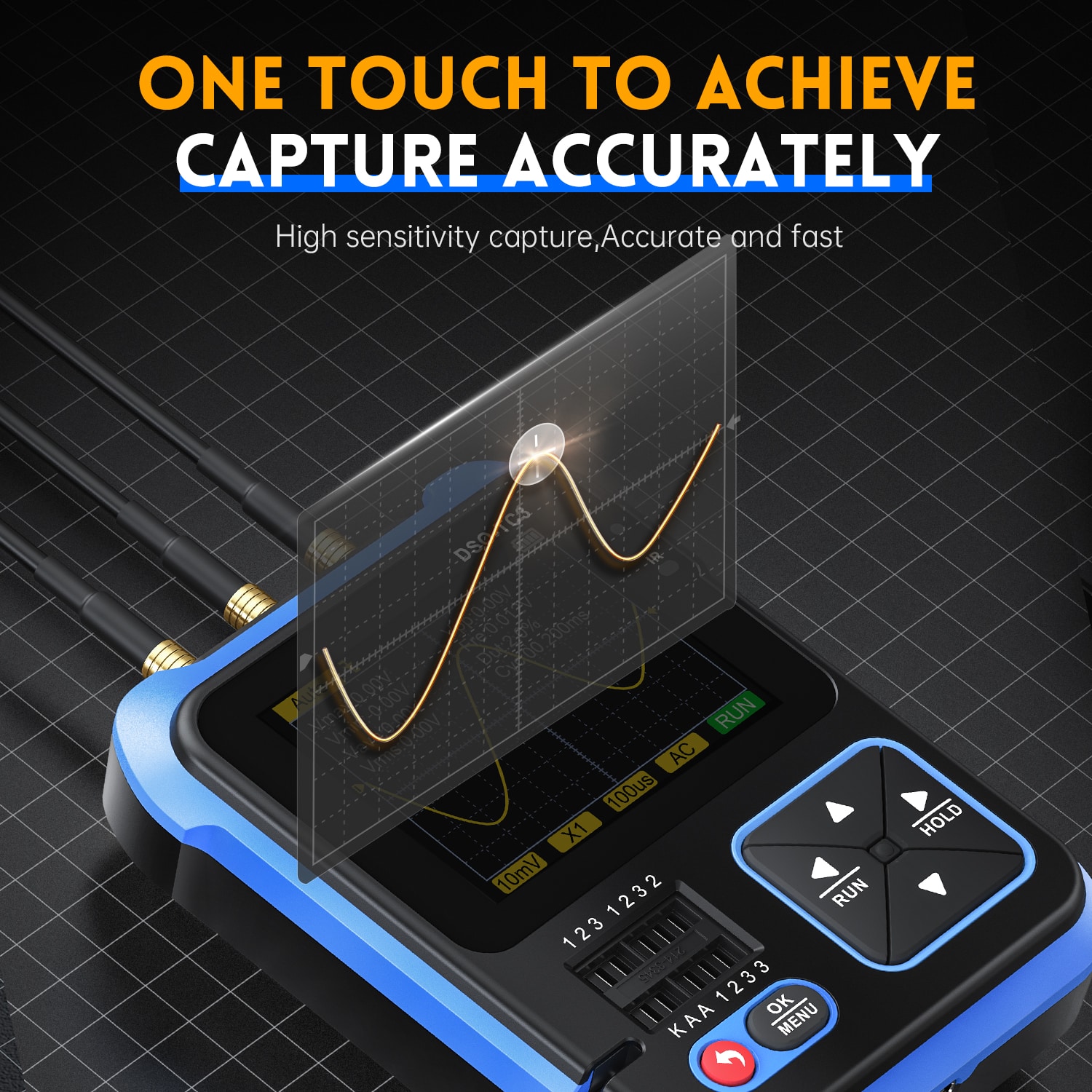

● Alta precisione: design della decodifica a infrarossi, risposta rapida, acquisizione accurata del segnale di risposta altamente sensibile, misurazione rapida e accurata con errore ridotto.

● Funzionalità ricche e potenti: un pulsante per la regolazione automatica, supporto per il passaggio libero, supporto per la prevenzione intelligente degli incendi.

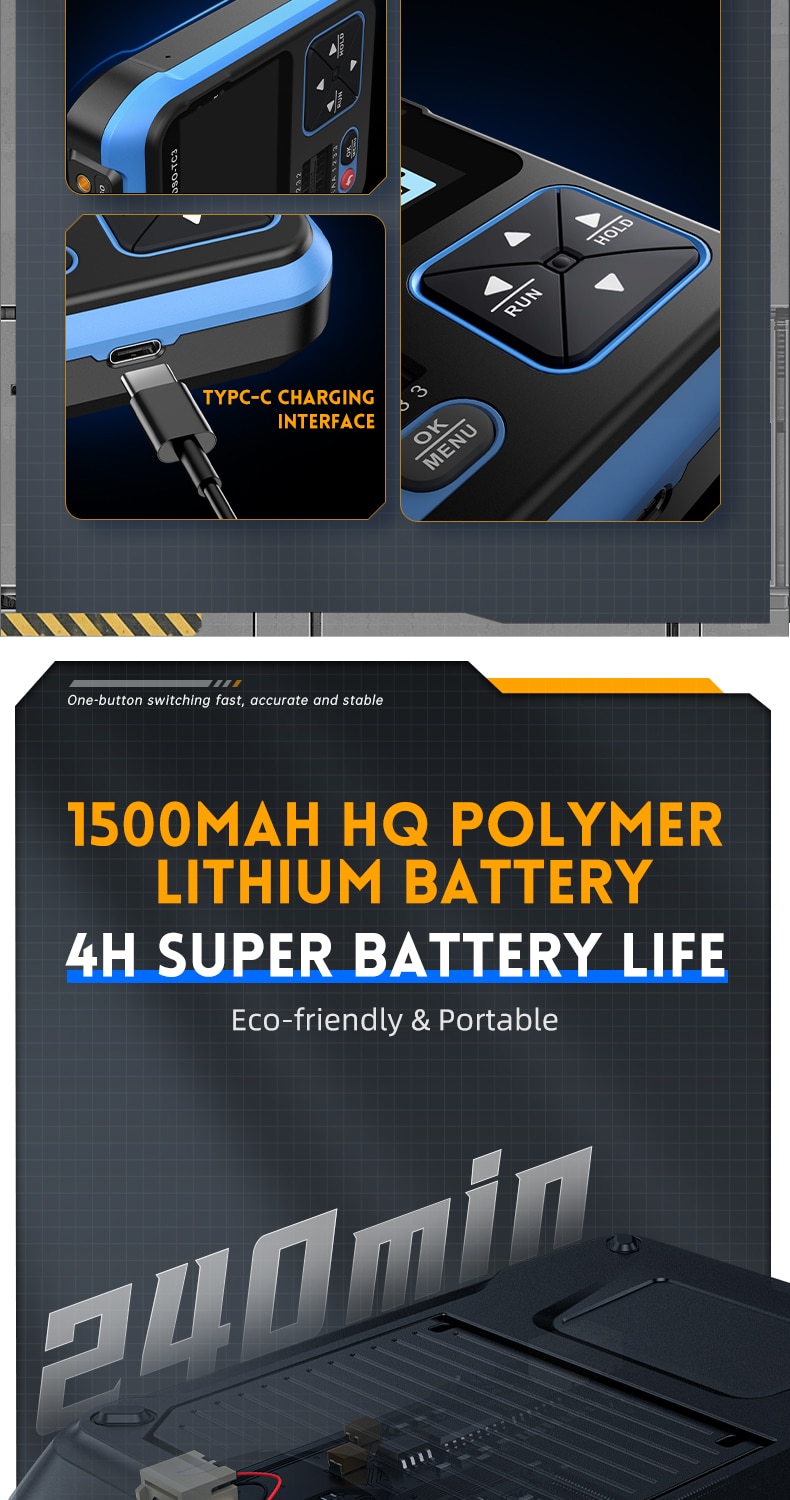

● Lunga durata: batteria al litio polimerica ricaricabile ad alta capacità integrata da 1500 mAh, lunga durata, interfaccia di tipo C, alimentazione continua senza trasformatore di isolamento, più sicura da usare.

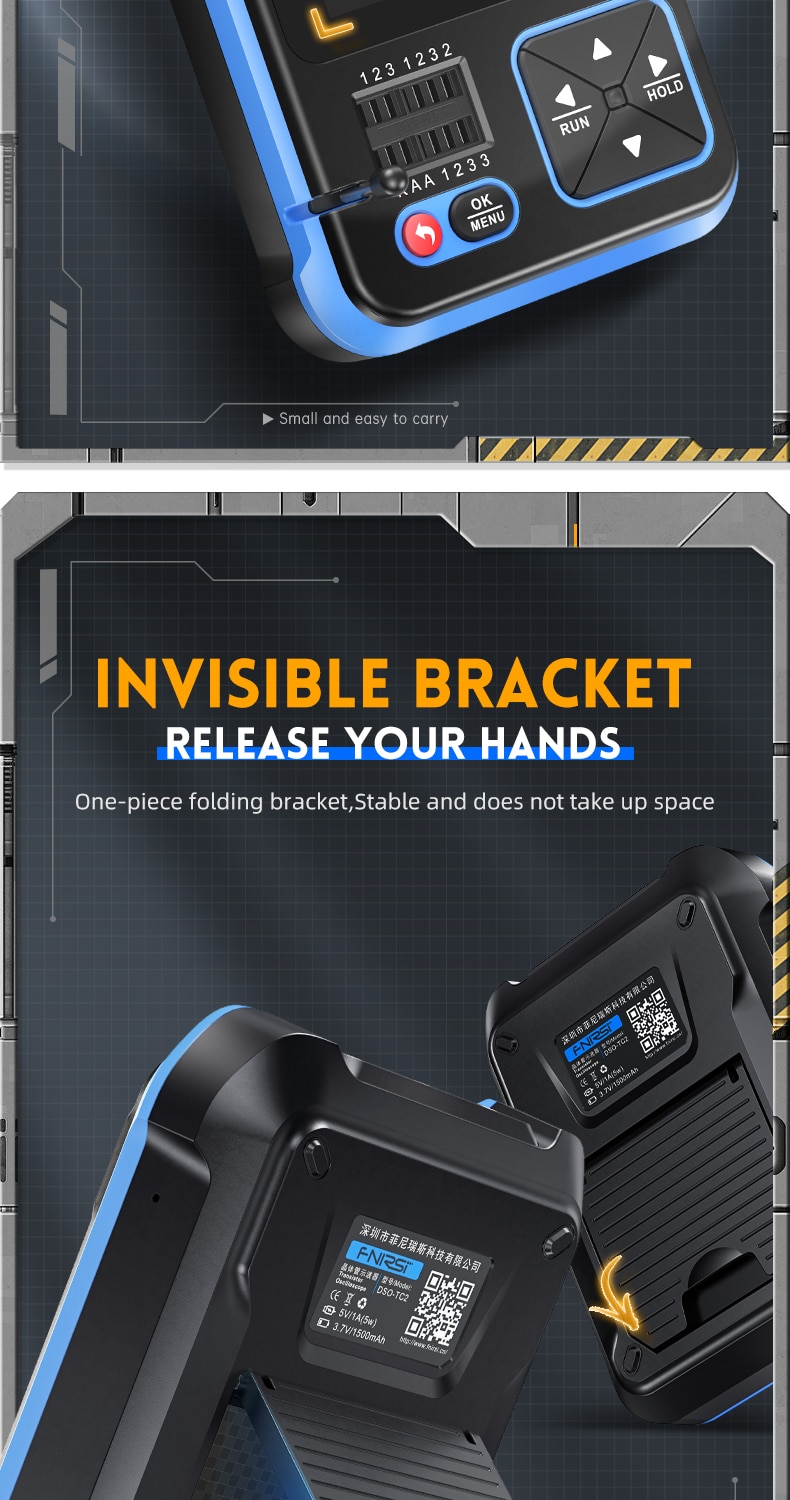

● Staffa pieghevole: viene fornita con staffa invisibile, piegatura integrata, posizionamento stabile, mani libere, non occupa troppo spazio.

● Ampie applicazioni: adatto per il debug di mcu, la riparazione di auto, la riparazione di elettrodomestici, la competizione elettronica fai-da-te, il debug dell’alimentatore, l’inverter, ecc.

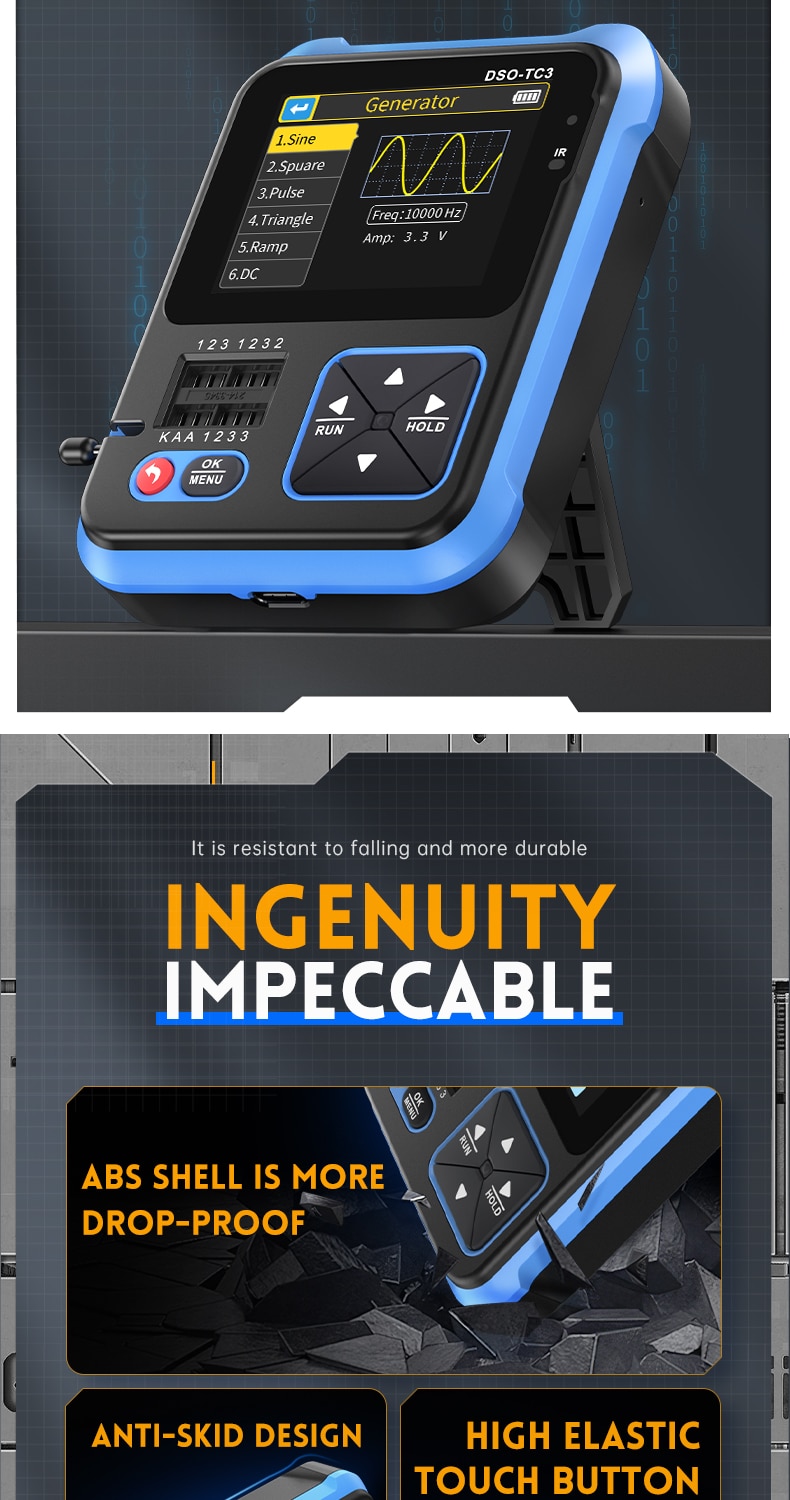

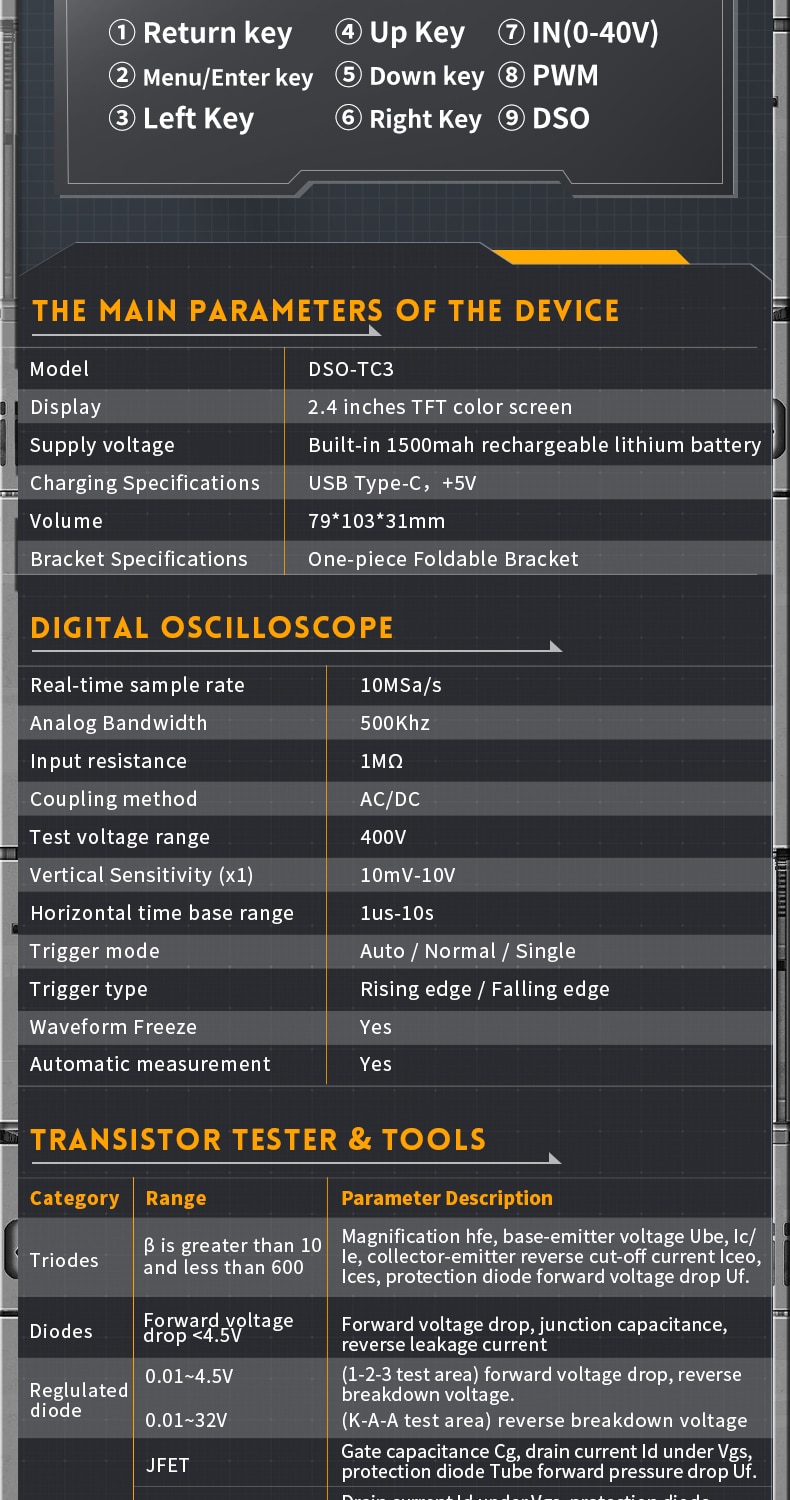

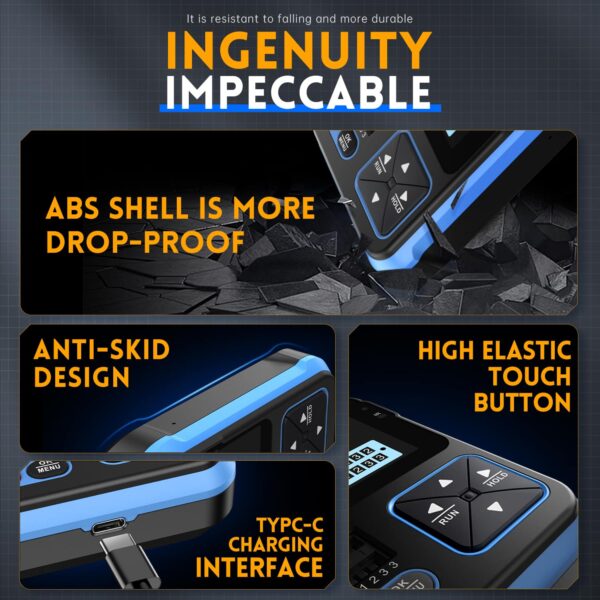

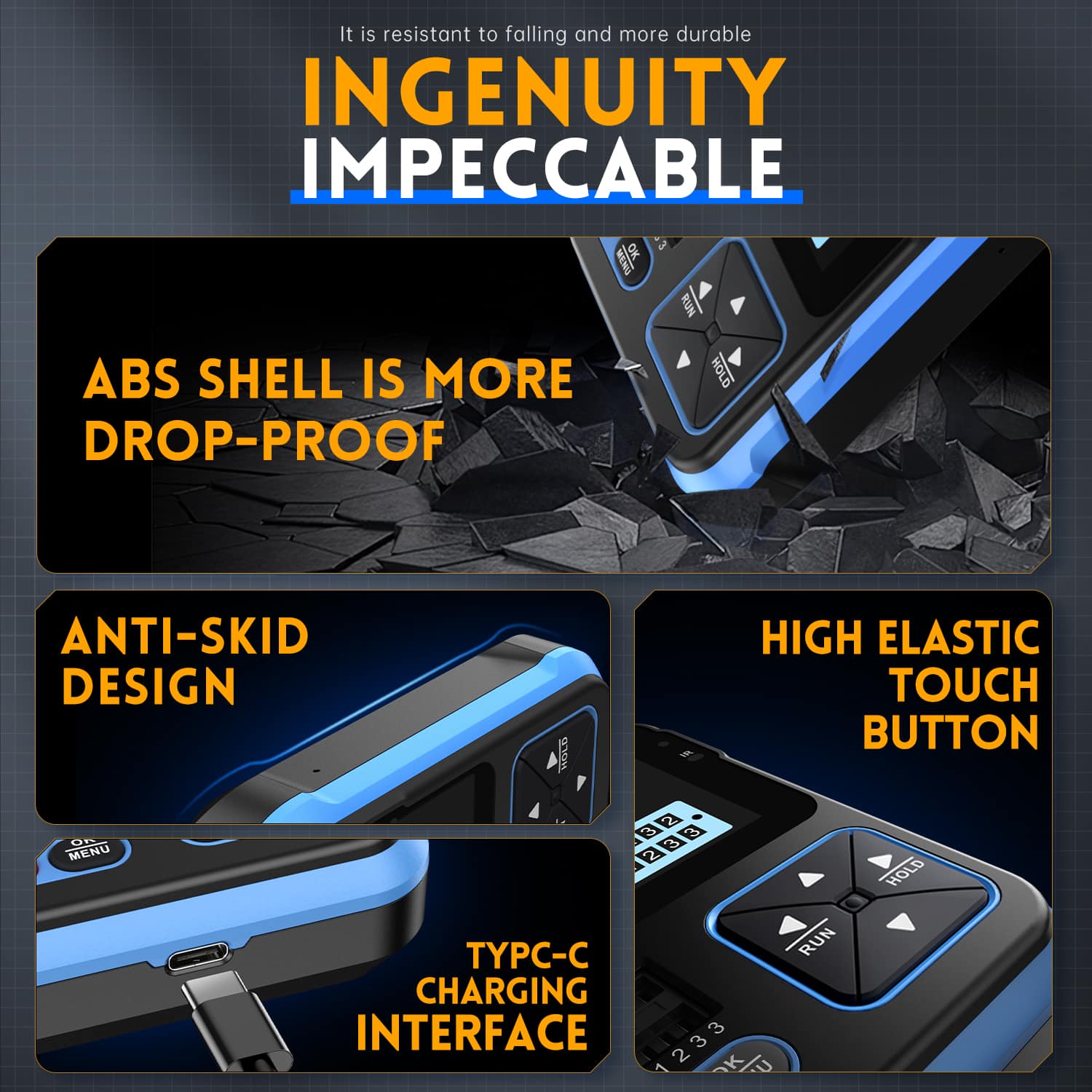

Materiale: ABS

Schermo: schermo a colori TFT da 2,4 pollici

Batteria: batteria al litio ricaricabile integrata da 1500 mAh (inclusa)

Interfaccia di ricarica: USB Type-C, +5V

Oscilloscopio digitale: 10MSa/s

Frequenza di campionamento in tempo reale: 500Khz

Larghezza di banda analogica: 1ΜΩ

Resistenza di ingresso: corrente alternata/corrente continua

Metodo di accoppiamento: 400V

Intervalli di tensione di prova: 10 mV-10 V

Sensibilità verticale (x1): 1us-10s

Intervalli orizzontali della base dei tempi:

Modalità di attivazione: automatica/normale/singola

Tipo di trigger: fronti di salita / fronti di discesa

Congelamento della forma d’onda: sì

Misurazione automatica: sì

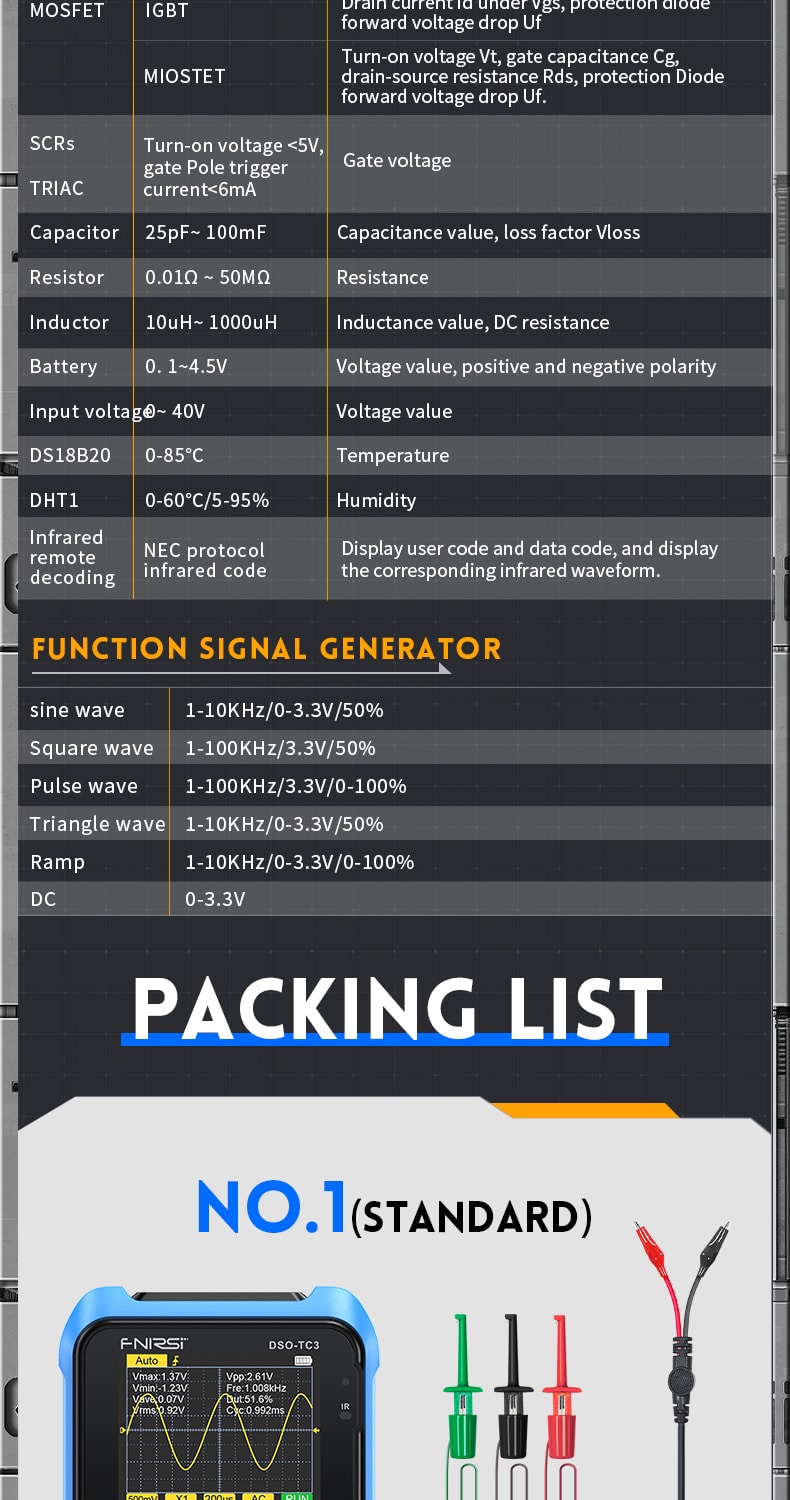

Transistor Tester:

Condensatore: 25pF~100mF

Resistenza: 0,01Ω ~ 50ΜΩ

Induttore: 10uH~1000uH

Batteria: 0,1~4,5 V

Tensione di ingresso: 0~40V

DS18B20: 0-85℃

DHT1: 0-60°C/5-95%

Generatore di segnale:

Onda sinusoidale: 1-10 KHz/0-3,3 V/50%

SQW: 1-100 KHz/3,3 V/50%

Onda pulsata: 1-100 KHz/3,3 V/0-100%

Onda triangolare: 1-10 KHz/0-3,3 V/50%

Rampa: 1-10 KHz/0-3,3 V/0-100%

Corrente continua: 0-3,3 V

Dimensione dell’articolo: 110 * 76 * 30 mm / 4,33 * 2,99 * 1,18 pollici

Formato del pacchetto: 140 * 125 * 55 mm / 5,51 * 4,92 * 2,17 pollici

Peso del pacco:

Configurazione standard: 300 g / 10,58 once

Configurazione alta: 345 g / 12,17 once

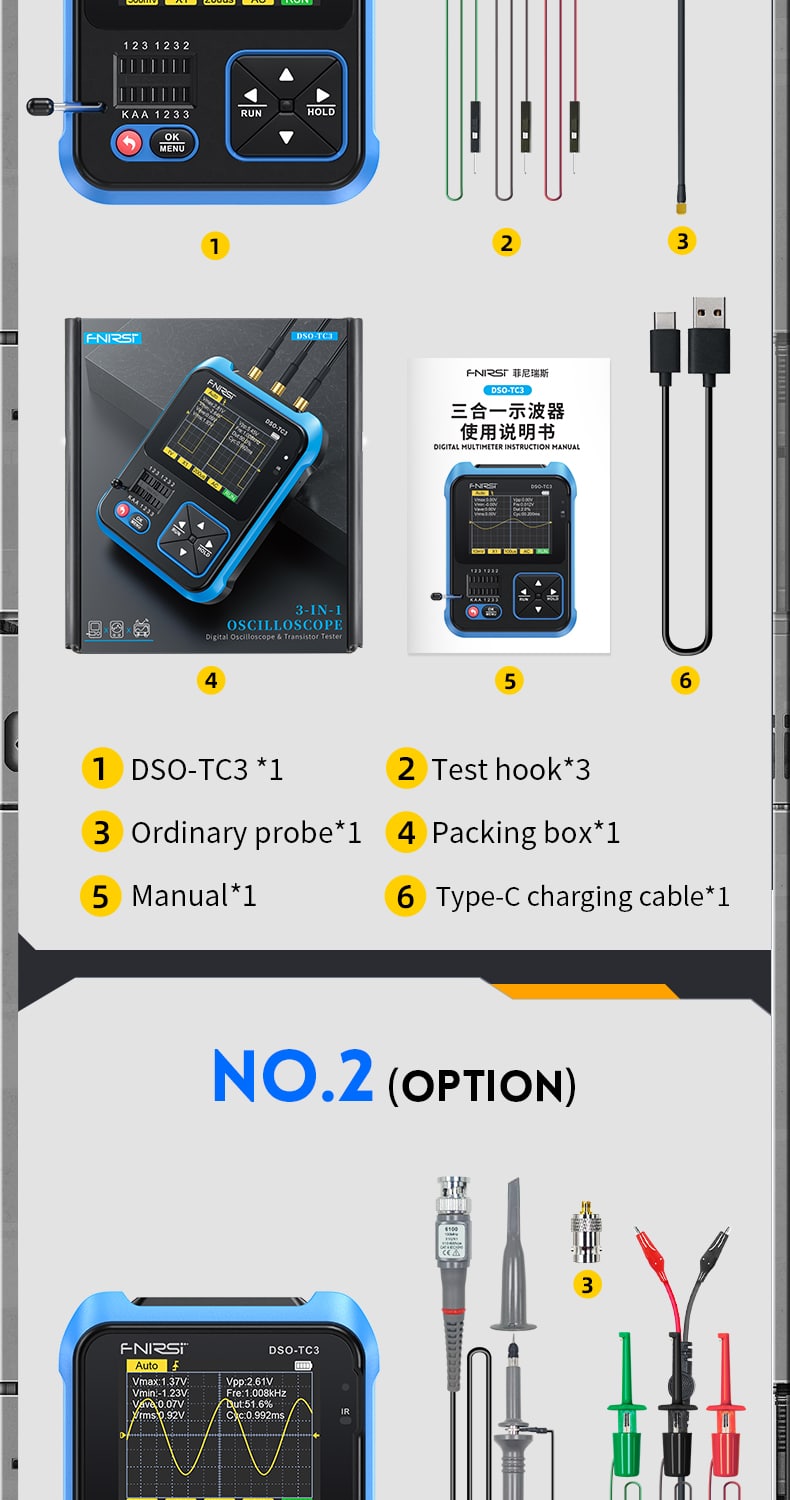

Oscilloscopio digitale 1 * 3in1

3 * Gancio di prova

1 * sonda

1 * Cavo di tipo C.

1 * Manuale (inglese)

O

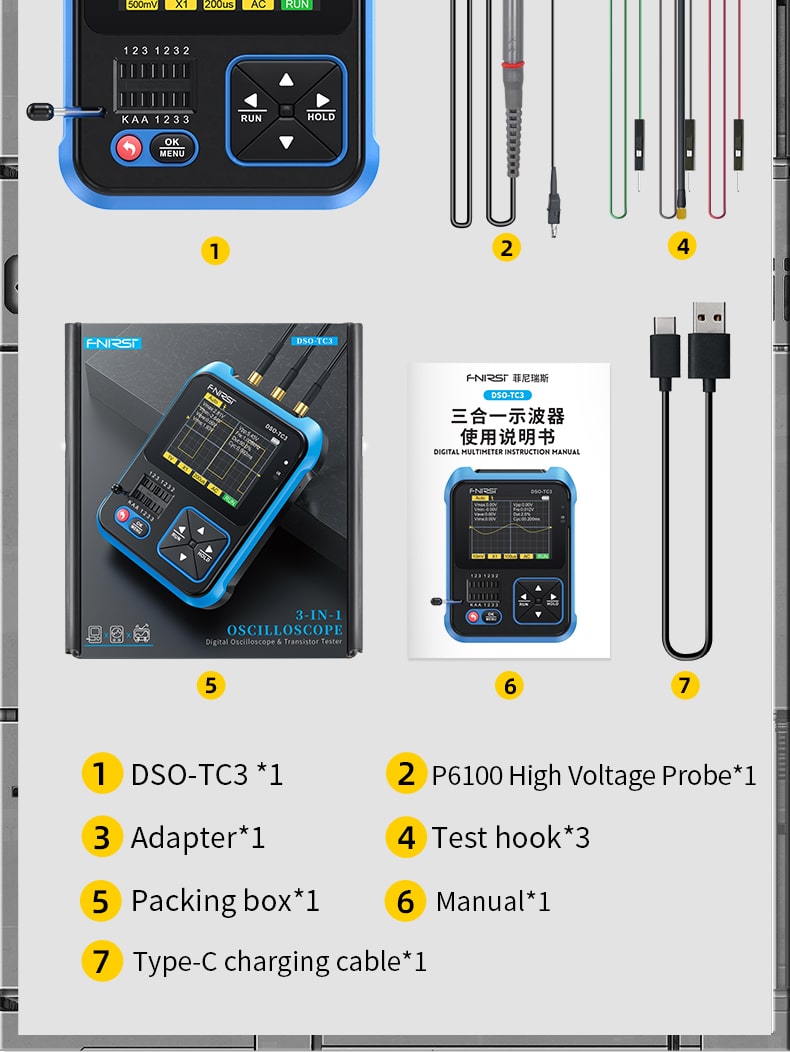

Lista di imballaggio (aggiornata):

Oscilloscopio digitale 1 * 3in1

1 adattatore

1 * sonda

1 * Sonda ad alta pressione

3 * Gancio di prova

1 * Cavo di tipo C.

1 * Manuale (inglese)
