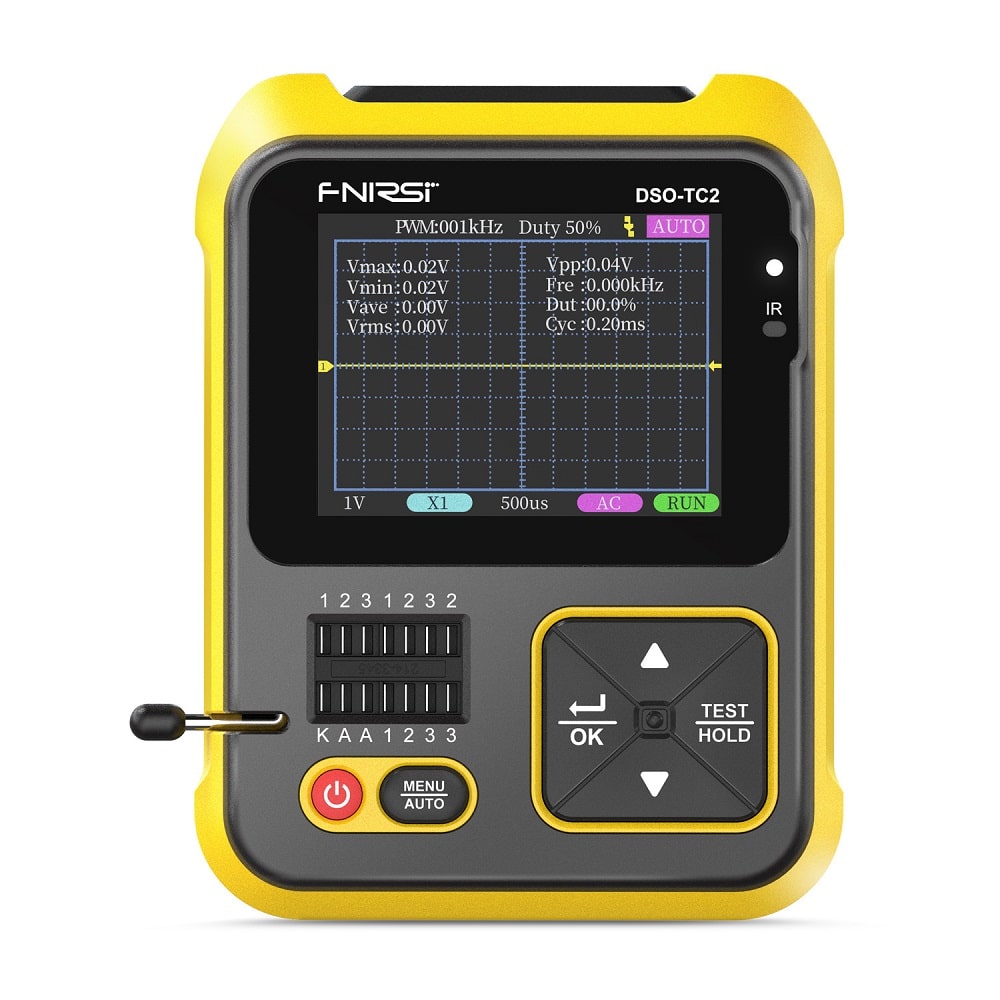

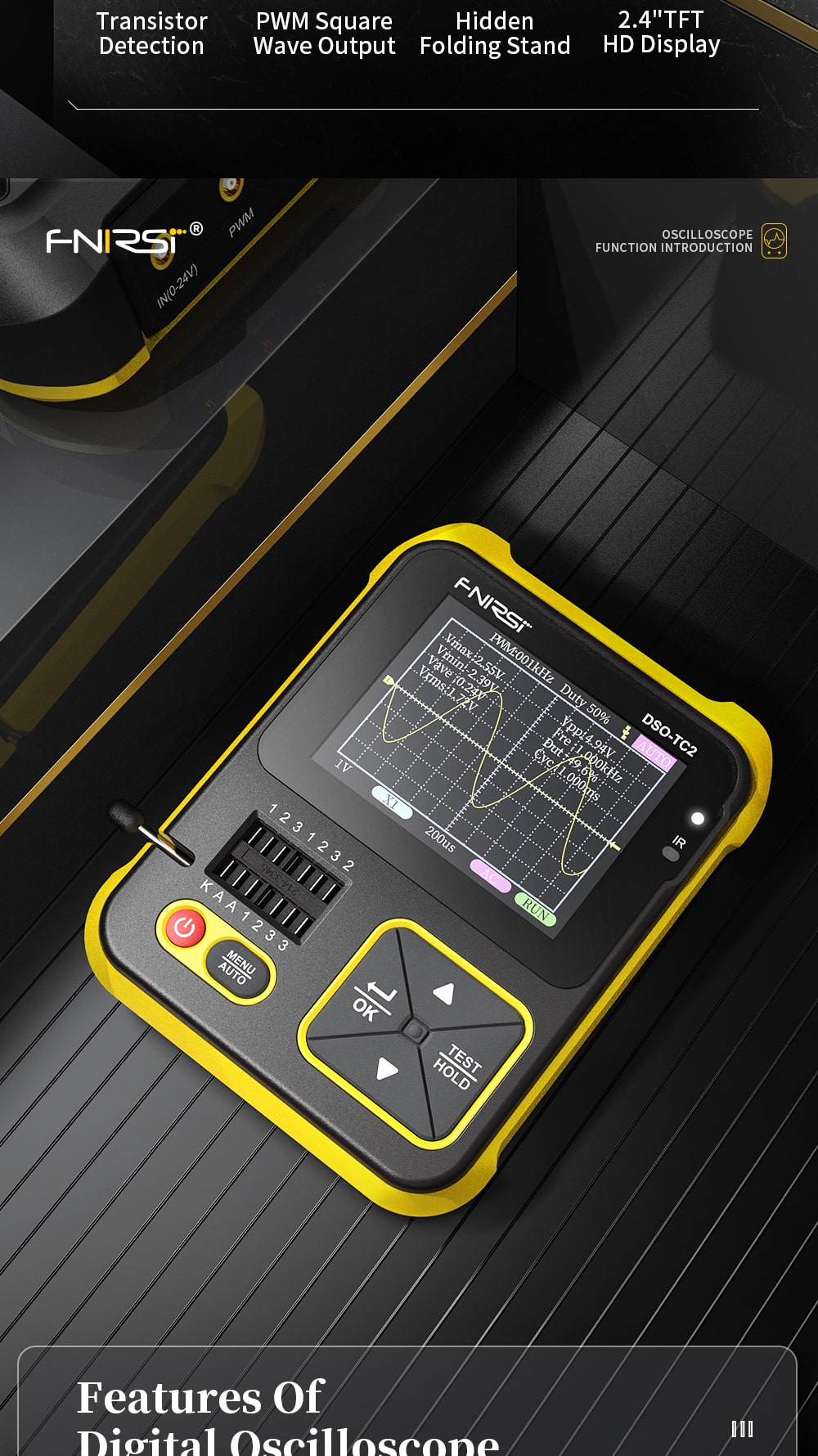

FNIRSI-TC2 integra ingegnosamente oscilloscopio digitale, tester di componenti elettronici, generatore di segnale PWM e altre funzioni in uno. Dotato di display TFT a matrice di punti a colori di grandi dimensioni. Batteria al litio ricaricabile incorporata. Offre funzioni piรน pratiche agli utenti con dimensioni ridotte, Ha anche una buona portabilitร .

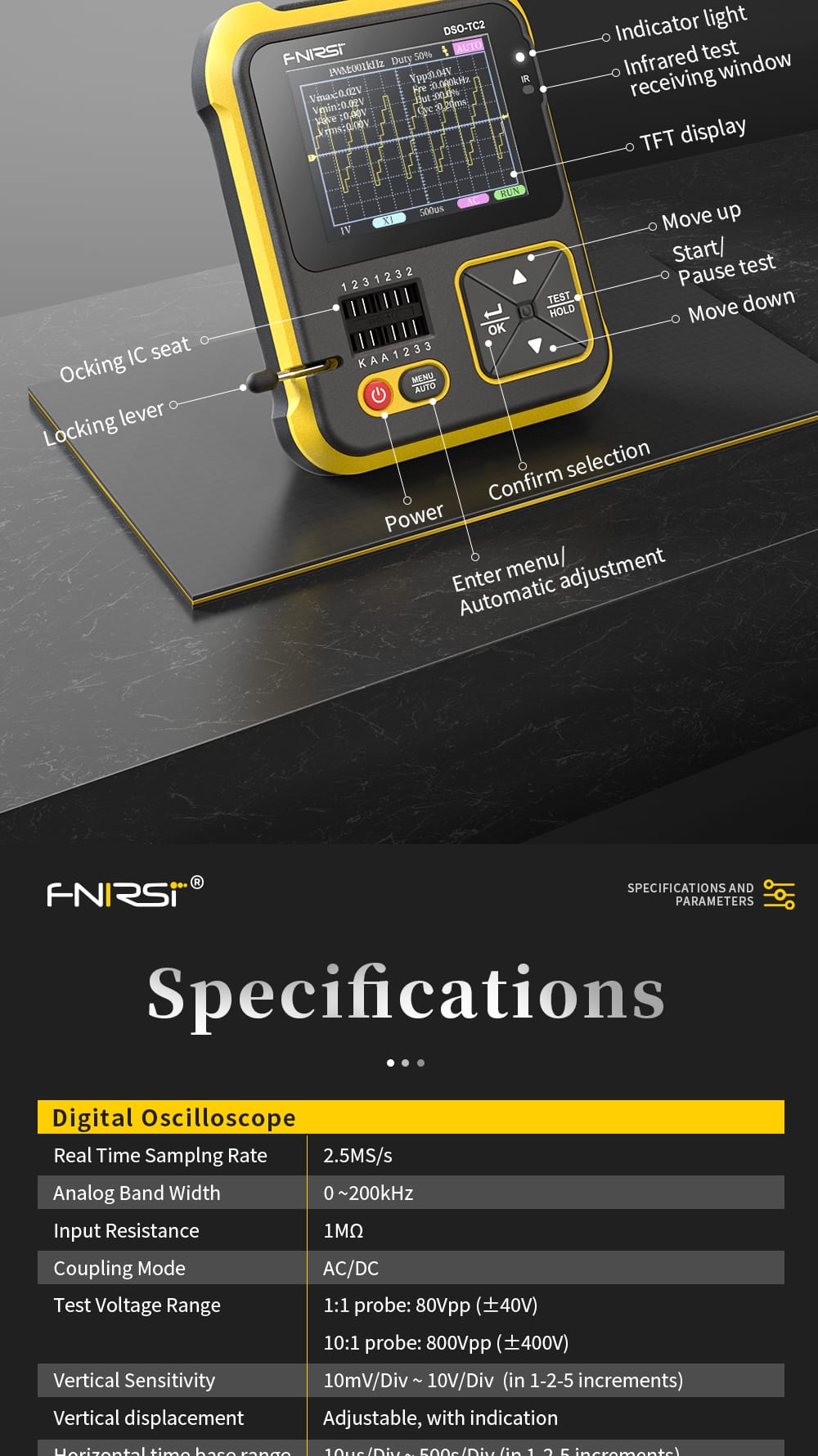

FNIRSI-TC2 ha varie modalitร  di lavoro come oscilloscopio e tester di componenti. Ogni volta che fai clic sul pulsante di accensione, entrerร  nell’interfaccia di selezione della modalitร . Premi i tasti “Su” e “Giรน” dei tasti di direzione per selezionare, Seleziona “Mos Test”, premere il tasto “OK” per accedere alla modalitร  tester dei componenti; Selezionare la voce “Oscilloscopio”, premere il tasto “OK” per accedere alla modalitร  oscilloscopio

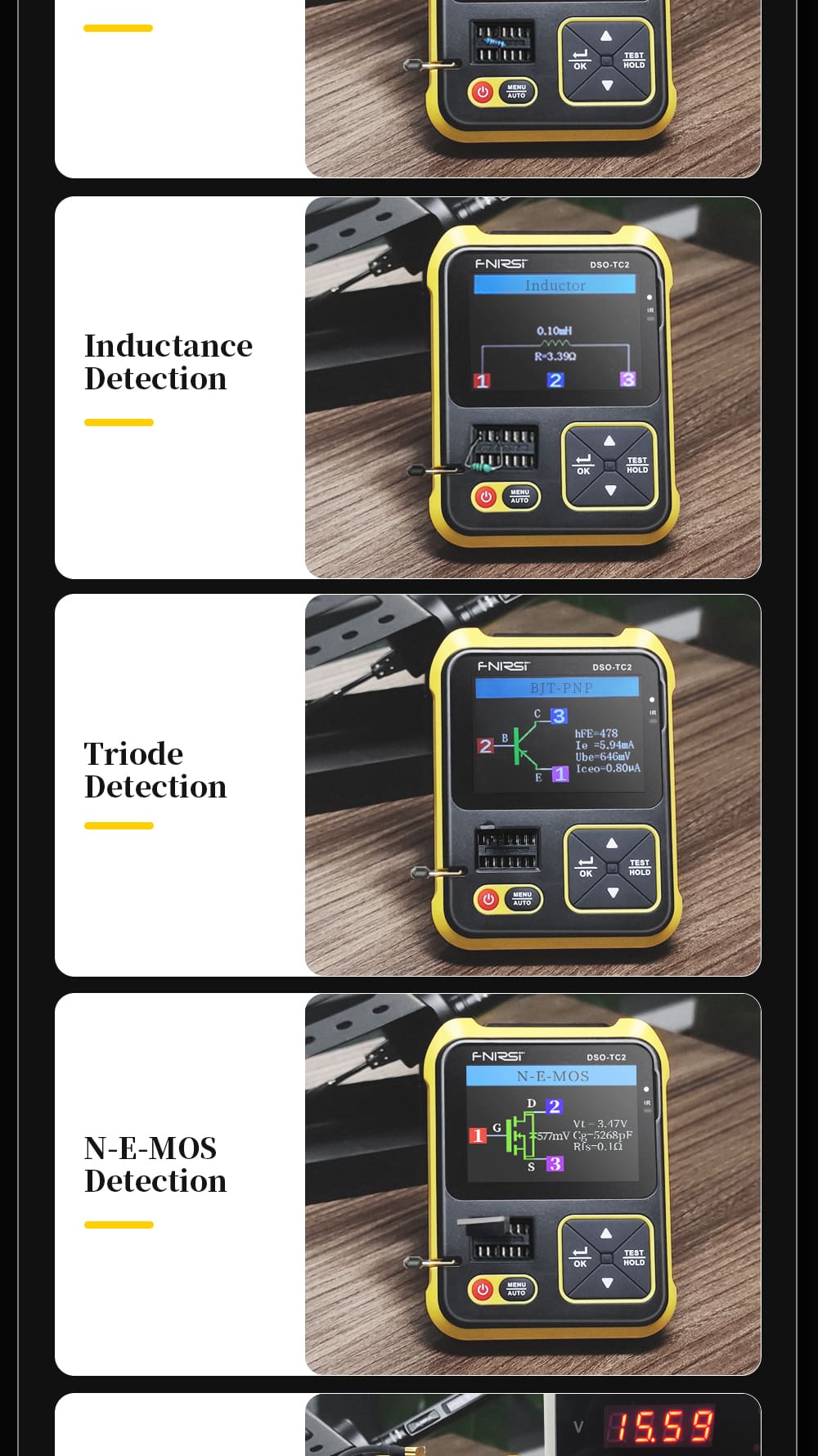

La modalitร  “Mos Test” puรฒ testare vari tipi di transistor e puรฒ identificare il tipo di dispositivo, la polaritร  dei pin, hFE, la tensione di accensione, la capacitร  di giunzione; puรฒ testare capacitร , resistenza, componenti di induttanza, ecc.
FNIRSI-TC2 รจ particolarmente adatto per l’accoppiamento rapido di transistor, l’identificazione di componenti misti a montaggio superficiale e senza parole e lo screening preliminare di componenti di piccoli lotti.

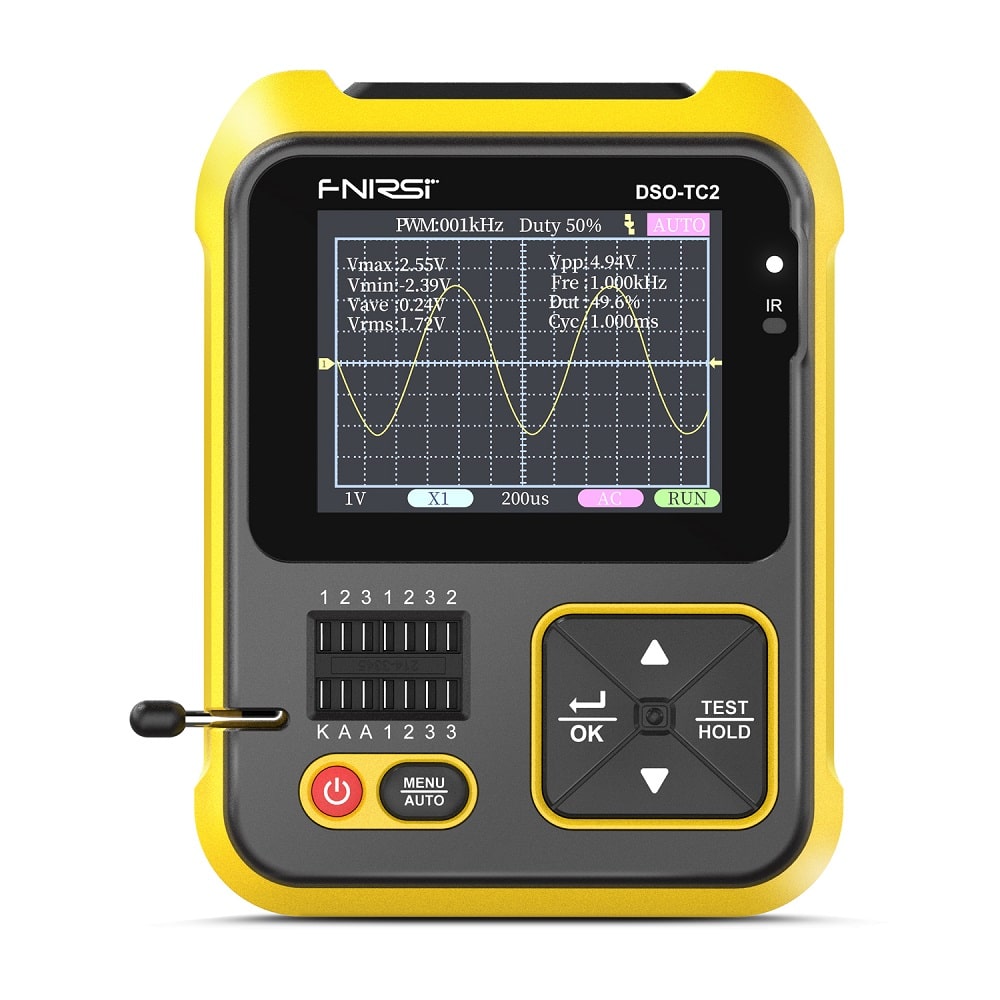

Modalitร  “Oscilloscopio” per testare la forma d’onda del segnale del circuito. Supporta il funzionamento online con il computer, puoi aggiornare tu stesso il firmware ufficiale e completare l’aggiornamento.
Si spera che FNIRSI-TC2 possa rendere piรน efficiente e interessante lo studio e il lavoro della maggior parte degli utenti.

Parametro tecnico:

FNIRSI DSO-TC2 Parametri dell’apparecchiatura:
Display: schermo a colori TFT da 2,4 pollici, retroilluminazione a LED

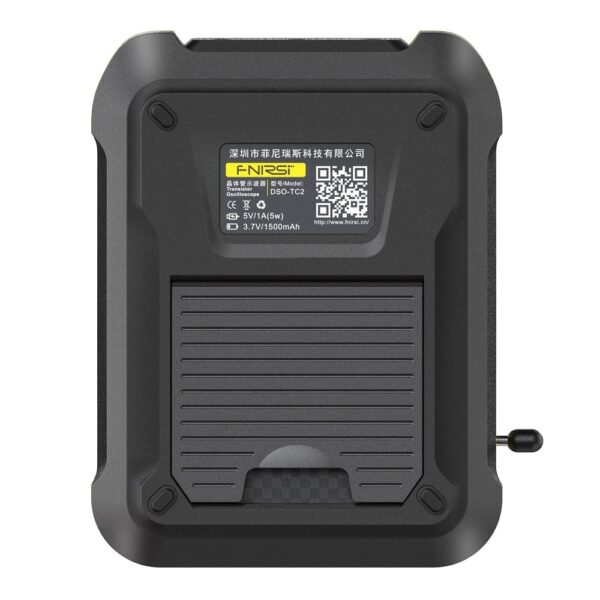

Alimentato da: batteria al litio ricaricabile da 1500 mAh

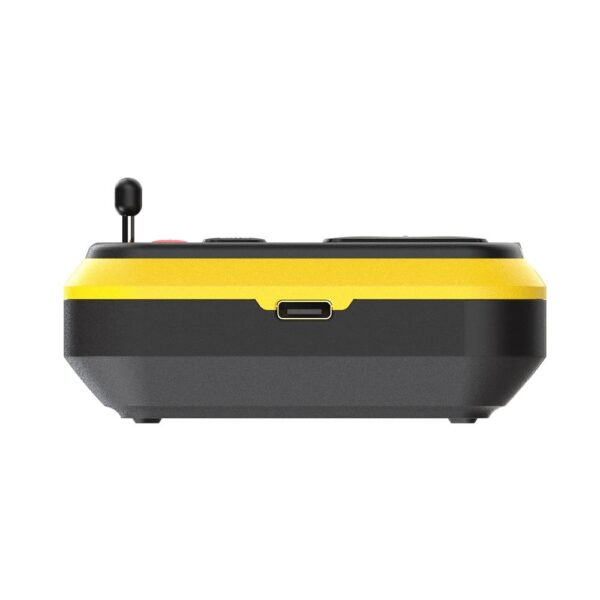

Ricarica: USB Type-C, + 5 V

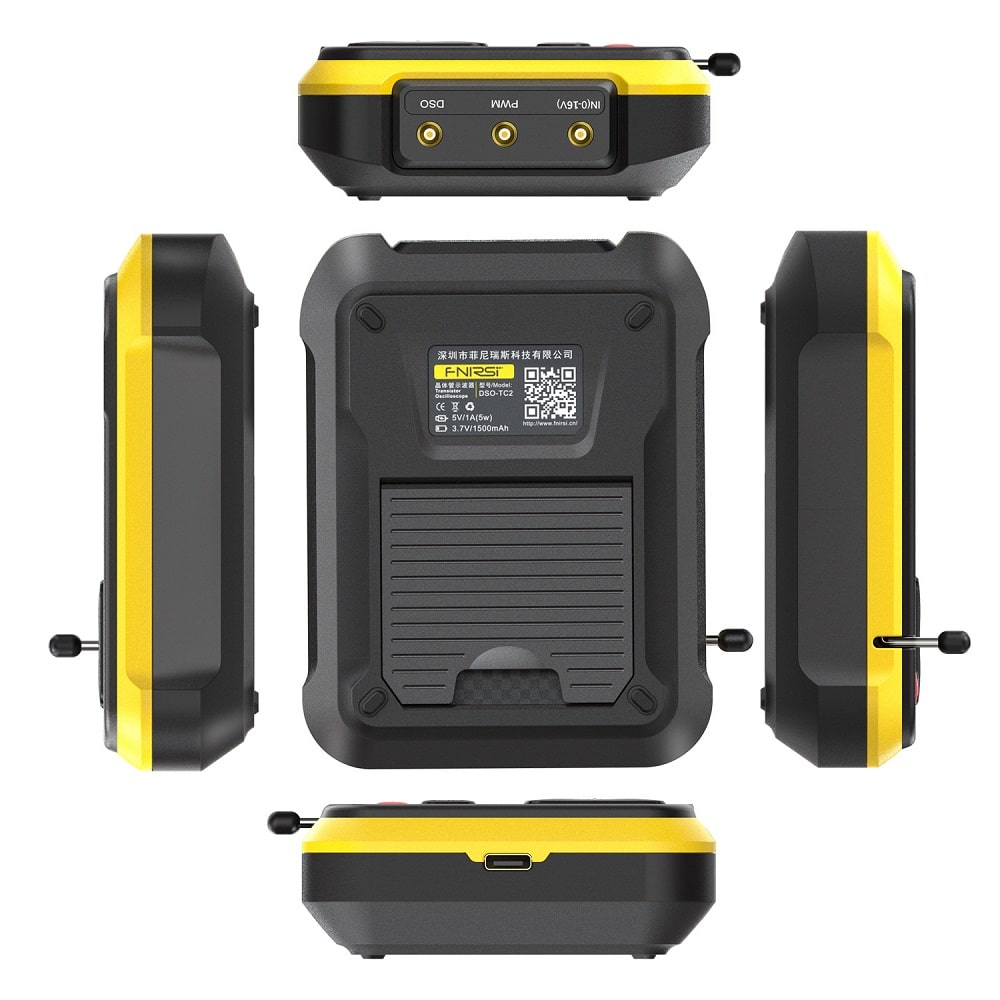

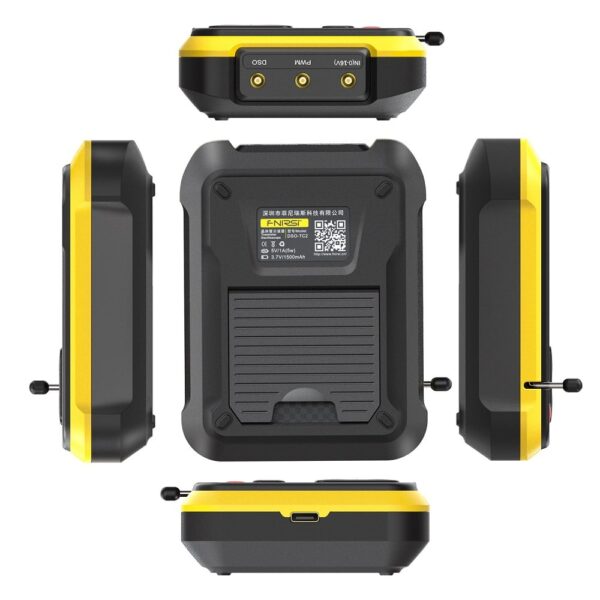

Dimensioni: 79 x 31 x 103 mm (L x P x A)

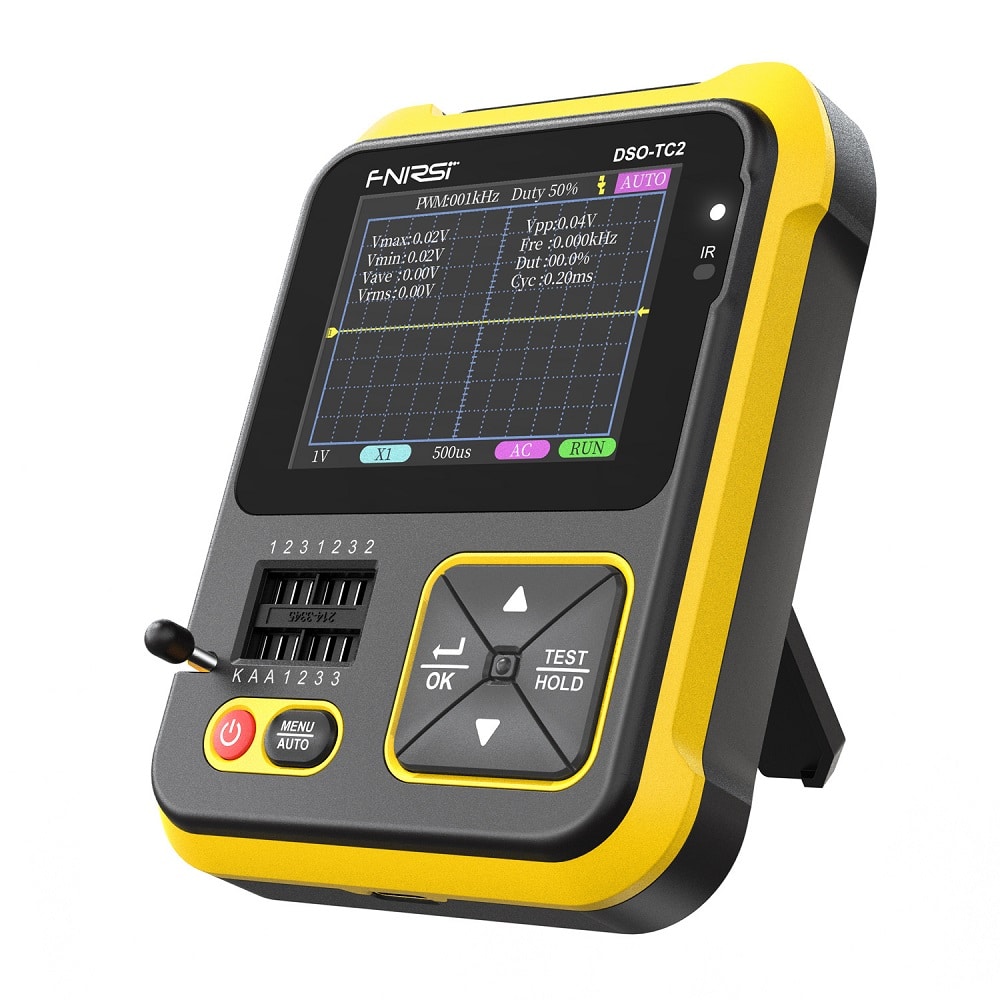

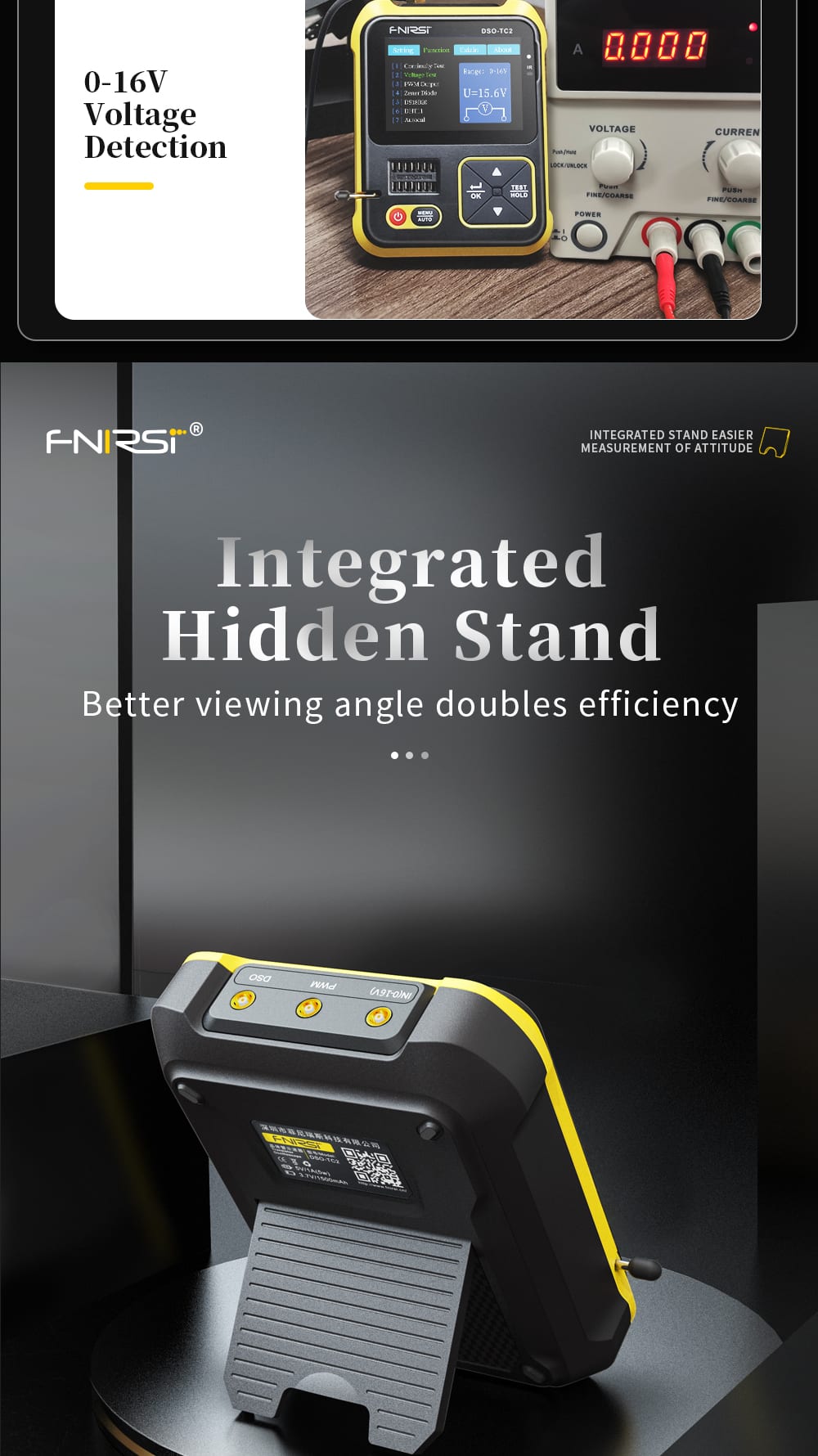

Staffa: telaio di supporto nascosto

Specifiche della modalitร  oscilloscopio:
l’oscilloscopio ha una frequenza di campionamento in tempo reale di 2,5 MS/s e una larghezza di banda di 200 kHz Con la
funzione di trigger completa (singola, normale, automatica), puรฒ essere utilizzato liberamente sia per segnali analogici periodici che per segnali digitali aperiodici
รˆ possibile misurare il segnale di tensione a ยฑ400 V
Dotato di un efficiente AUTO a un tasto, la forma d’onda misurata puรฒ essere visualizzata senza ingombranti regolazioni
Sorgente del segnale di prova dell’onda PWM da 80 kHz / 5,0 V autonoma con ciclo di lavoro regolabile

Frequenza di campionamento in tempo reale 2,5 ms/sec
Larghezza di banda analogica 0ใ€œ200kHz
Resistenza di ingresso 1Mฮฉ
Accoppiamento CA/CC
Intervallo di tensione di prova Sonda 1:1: 80Vpp (ยฑ40V)
Sonda 10:1: 800Vpp (ยฑ400V)
Sensibilitร  verticale 10mV/Div ใ€œ10V/Div (con incrementi di 1-2-5)
Spostamento verticale Regolabile, con indicazione
Intervallo orizzontale della base dei tempi 10us/Div ใ€œ500s/Div (con incrementi di 1-2-5)
Modalitร  di attivazione Automatico, regolare e singolo
Tipo di innesco Fronte di salita, fronte di discesa
Livello di attivazione Regolabile, con indicazione
Congelamento della forma d’onda Sรฌ (funzione HOLD)
Misurazione automatica Massimo, minimo, medio, rms,
picco-picco, frequenza, periodo, duty cycle

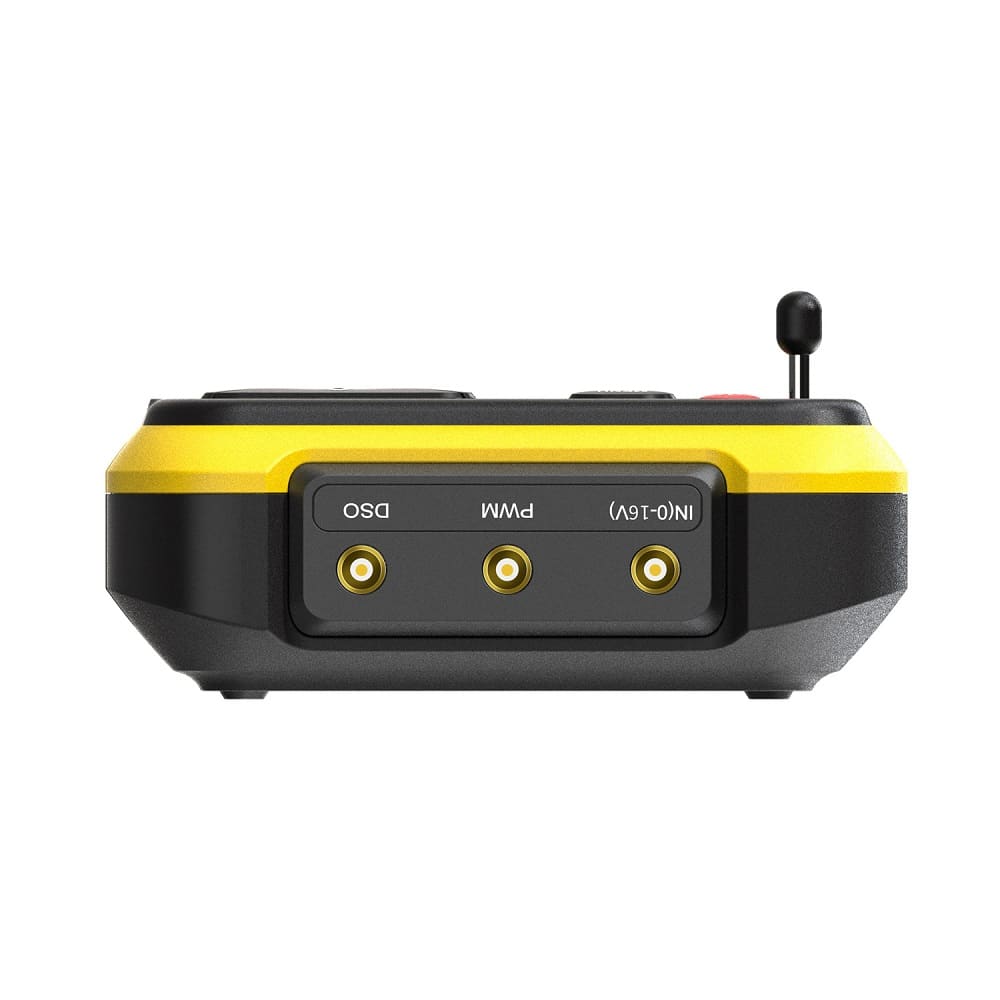

Uscita PWM FRQ: 0ใ€œ80KHz, Duty cycle: 0~100%, Ampiezza: 5.0V

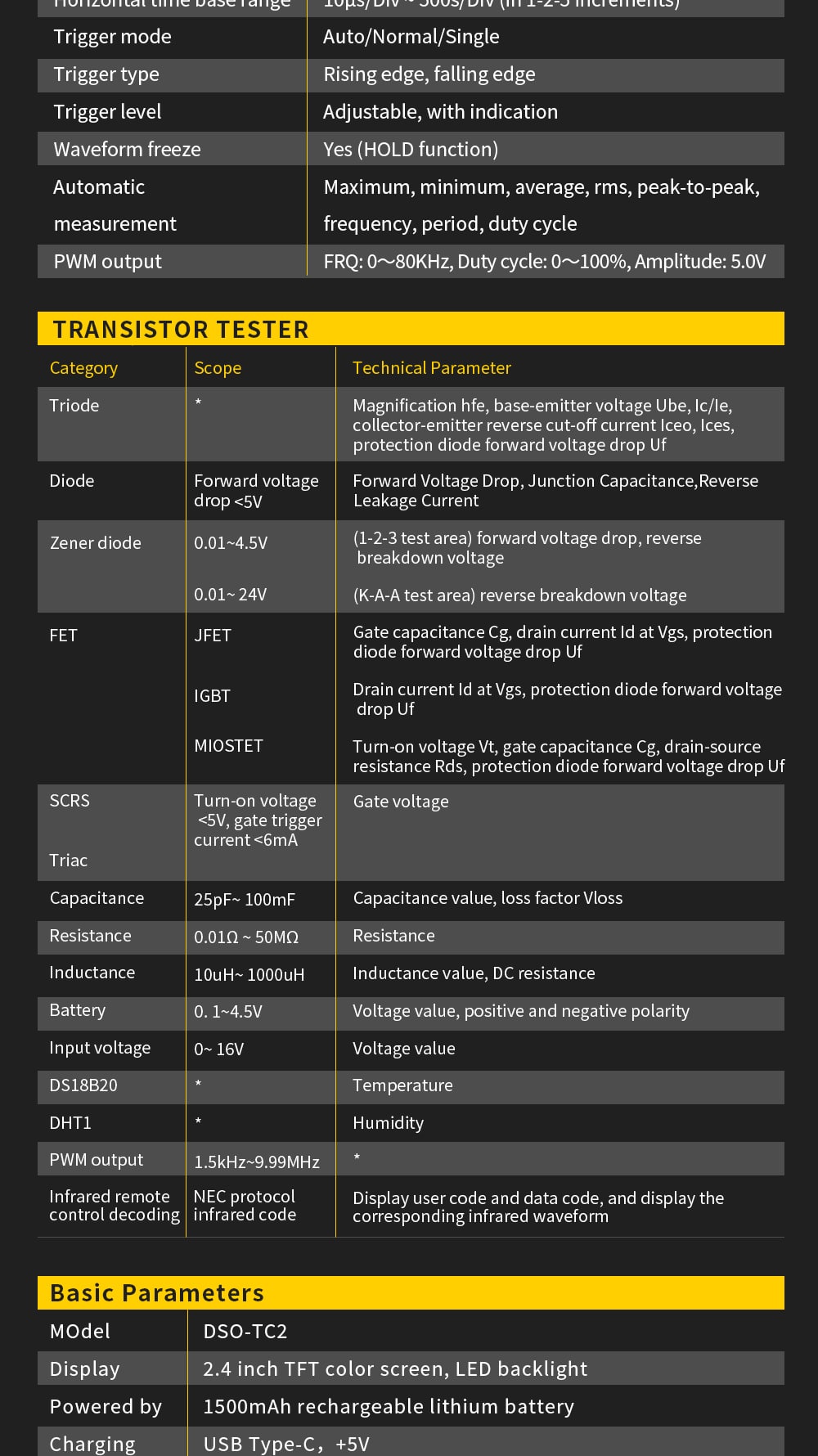

Parametri tecnici del transistor:

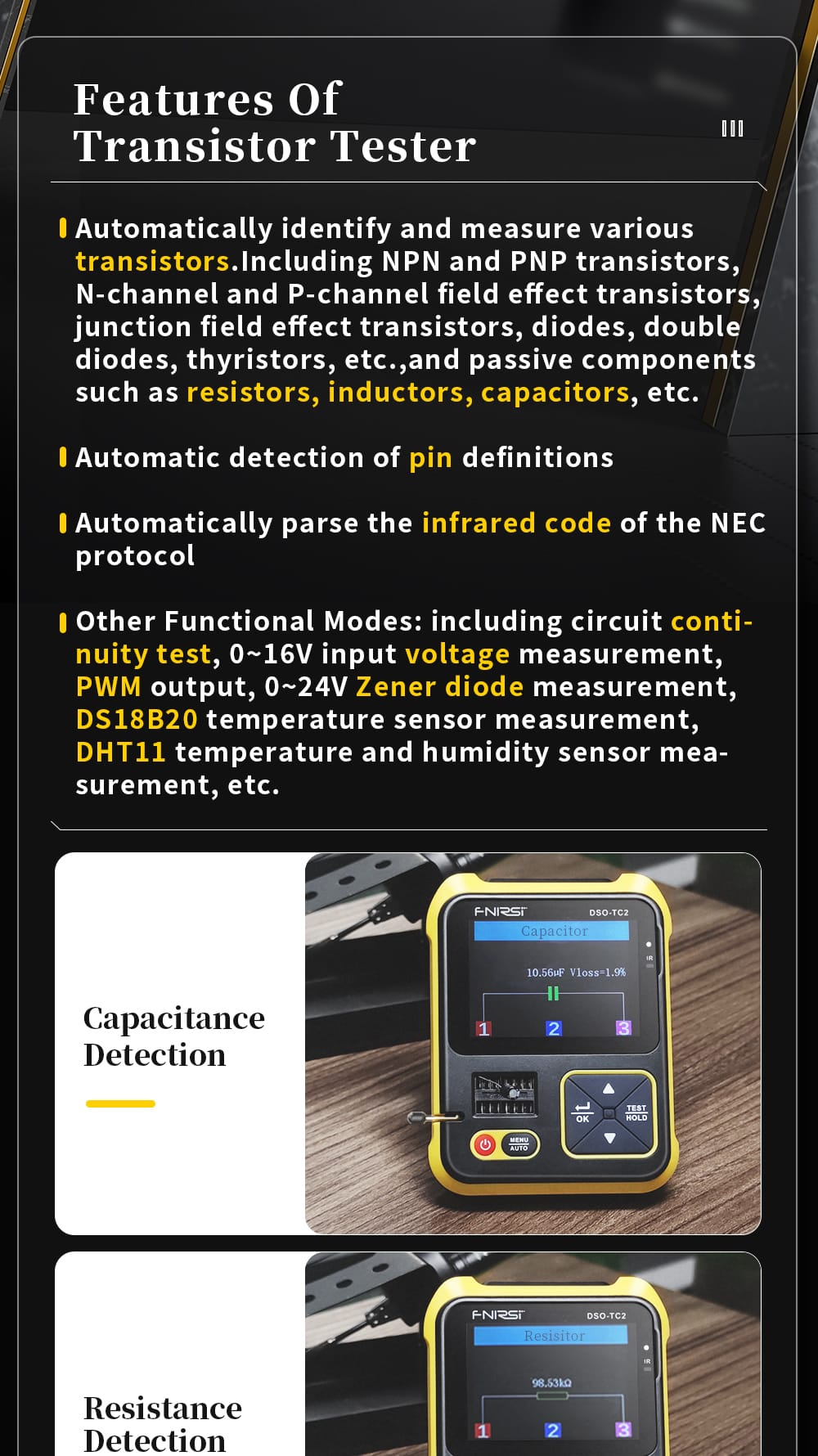

questo strumento puรฒ identificare e misurare automaticamente vari transistor. Compresi transistor NPN e PNP, transistor ad effetto di campo a canale N e canale P, transistor ad effetto di campo a giunzione, diodi, doppi diodi, tiristori, ecc. e componenti passivi come resistori, induttori, condensatori, ecc.
Rilevamento automatico delle definizioni dei pin
Puรฒ analizzare automaticamente il codice a infrarossi del protocollo NEC
Altre modalitร  funzionali: incluso test di continuitร  del circuito, misurazione della tensione di ingresso 0~16V, uscita PWM, diodo Zener 0~24V misurazione, misurazione del sensore di temperatura DS18B20, misurazione del sensore di temperatura e umiditร  DHT11, ecc.

Categoria

Scopo

Parametro tecnico
Triodo

*

Ingrandimento hfe, tensione base-emettitore Ube, Ic/le,
corrente di interruzione inversa collettore-emettitore Iceo, Ices,
caduta di tensione diretta diodo di protezione Uf โ‘
Diodo

Caduta di tensione diretta <5V

Caduta di tensione diretta, capacitร  di giunzione,
corrente di dispersione inversaโ‘ก
Diodo Zener

0.01ใ€œ4.5V

(area di test 1-2-3
) caduta di tensione diretta, tensione di rottura inversa

0,01ใ€œ24V

(area test KAA)
tensione di rottura inversa
FETโ‘ข

J FATTO

Capacitร  di gate Cg, corrente di drain Id a Vgs,
caduta di tensione diretta del diodo di protezione Uf โ‘ฃ

IGBT

Corrente di drain Id a Vgs,
caduta di tensione diretta del diodo di protezione Ufโ‘ฃ

MOSFET

Tensione di accensione Vt, capacitร  di gate Cg,
resistenza drain-source, caduta di tensione diretta del diodo di protezione Ufโ‘ฃ

SCRS

Tensione di accensione <5V, corrente di trigger gate
<6mA

Tensione di gate

Triac

Capacitร  25pFใ€œ100mF
_
Valore di capacitร ,
fattore di perdita Vloss โ‘ค

Resistenza

0.01ฮฉใ€œ50ฮฉ resistenza

Induttanza

10uHใ€œ1000uH
_
Valore di induttanza,
resistenza DCโ‘ฅ

Batteria

0.1ใ€œ4.5V
_
Valore di tensione,
polaritร  positiva e negativa

Tensione di ingresso

0~16V Valore di tensione

DS18B20

* Temperatura

DHT1

* Umiditร
Uscita PWM 1,5 kHz
~ 9,99 MHz
*

Decodifica del telecomando a infrarossi

Codice a infrarossi del protocollo NEC

Visualizza
il codice utente e il codice dati e visualizza la forma d’onda a infrarossi corrispondente

Nota โ‘ : Ices, Iceo, Uf vengono visualizzati solo se validi
Nota โ‘ก: la capacitร  di giunzione e la corrente di dispersione inversa vengono visualizzati solo se validi
Nota โ‘ข: la tensione di accensione o spegnimento del FET deve essere inferiore a 5 V
Nota โ‘ฃ: Visualizzato solo quando รจ presente un diodo di protezione
Nota โ‘ค: Vloss viene visualizzato solo se valido
Nota โ‘ฅ: Componente a due pin e misurazione dell’induttanza quando la resistenza รจ inferiore a 2,1kฮฉ Contenuto della confezione:

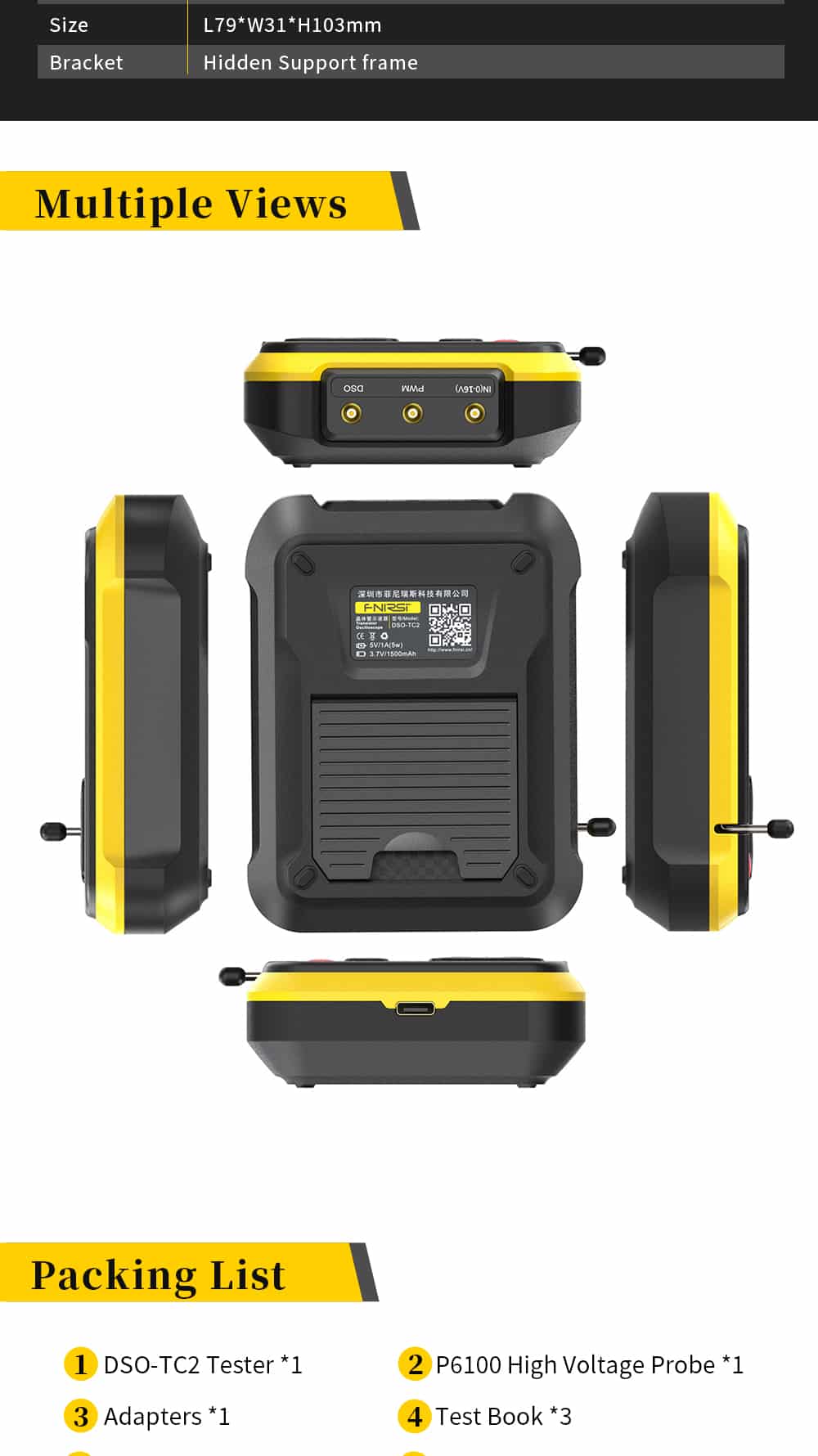

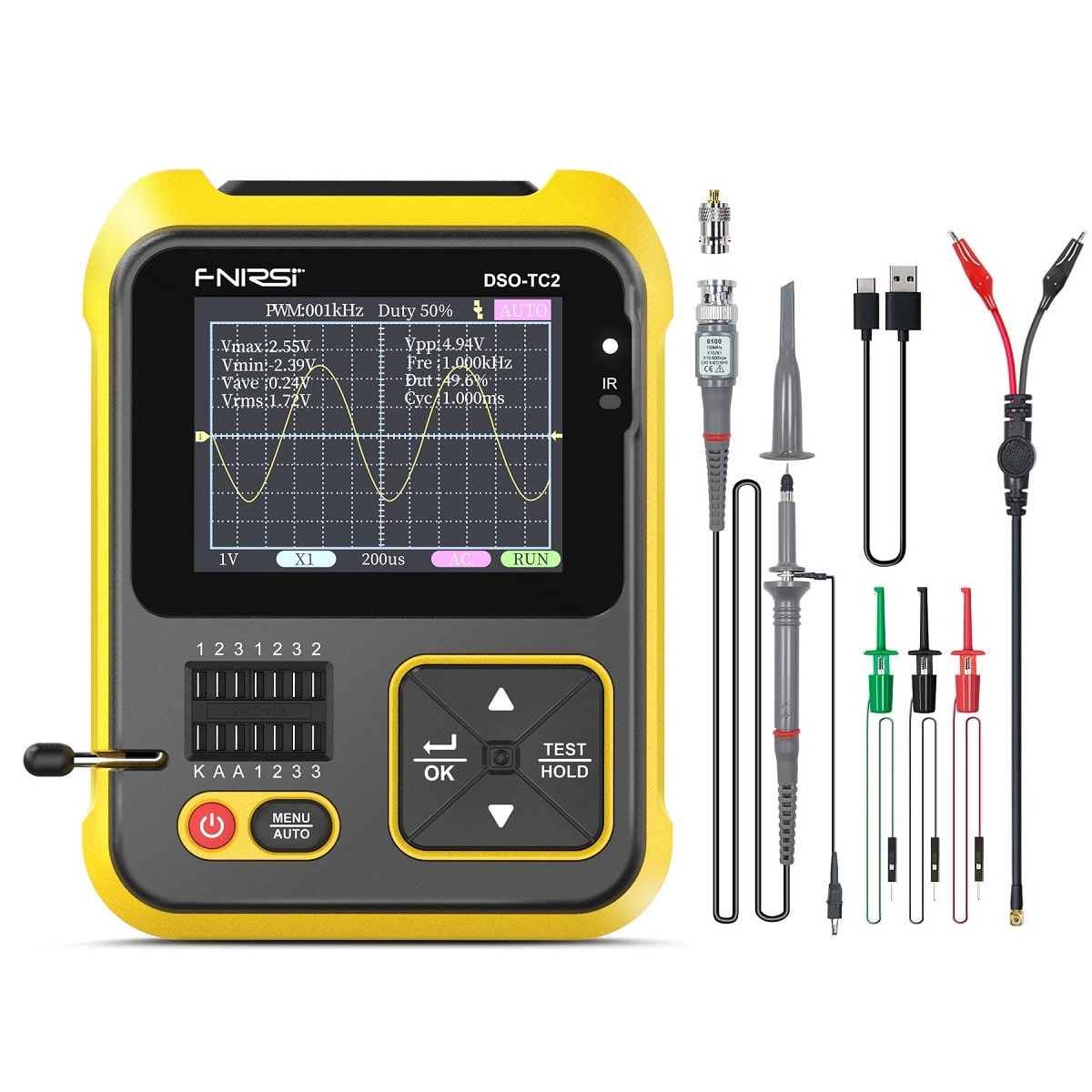

Versione standard:

1 tester DSO-TC2
1 cavo di tipo C
1 libro di test
1 sonda normale

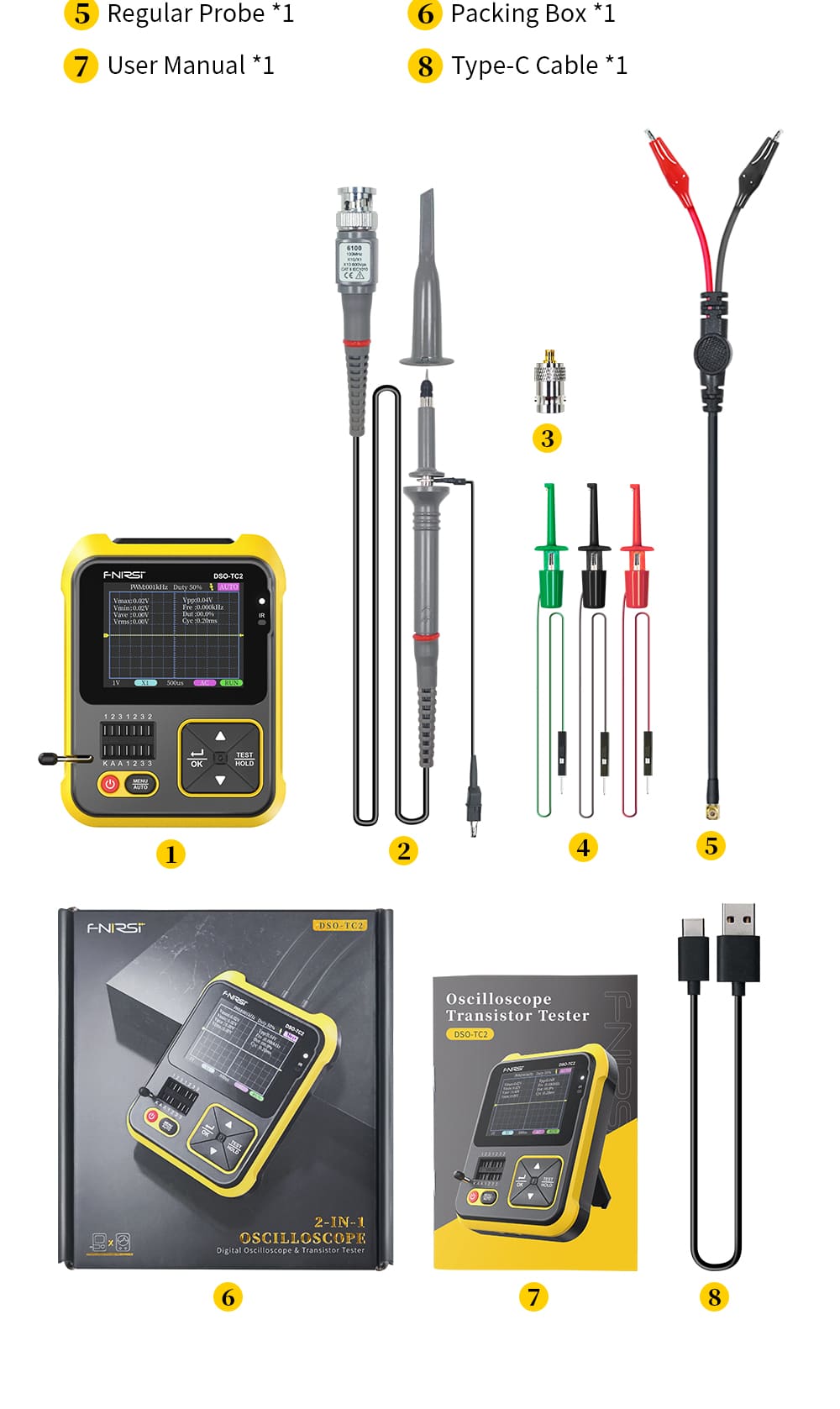

Versione di aggiornamento:

1 x tester DSO-TC2
1 x cavo di tipo C
1 x libro di test
1 x sonda normale
1 x adattatore
1 x sonda ad alta potenza P6100
