Descrizione:

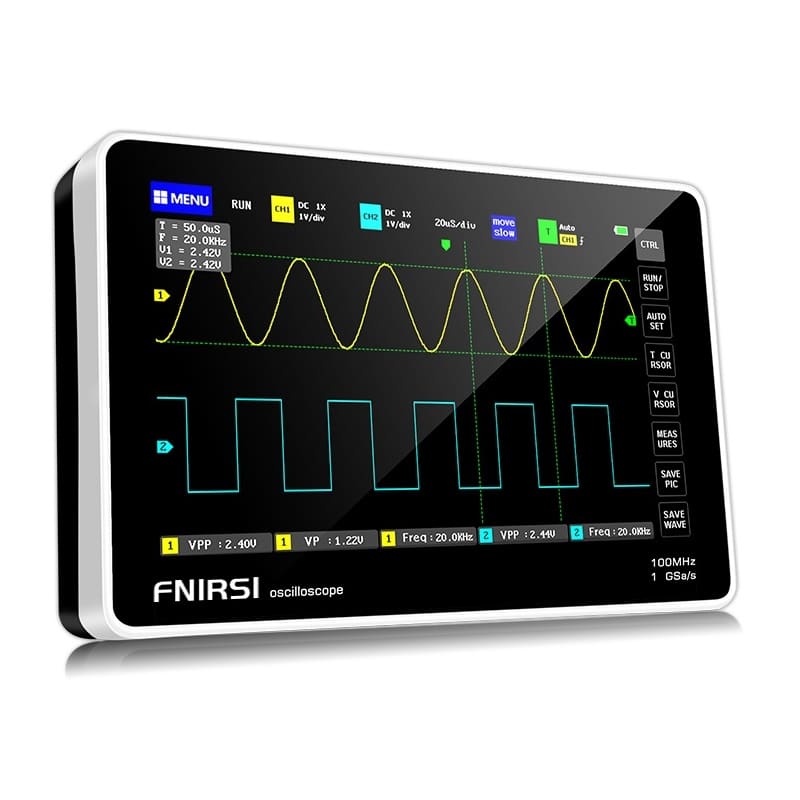

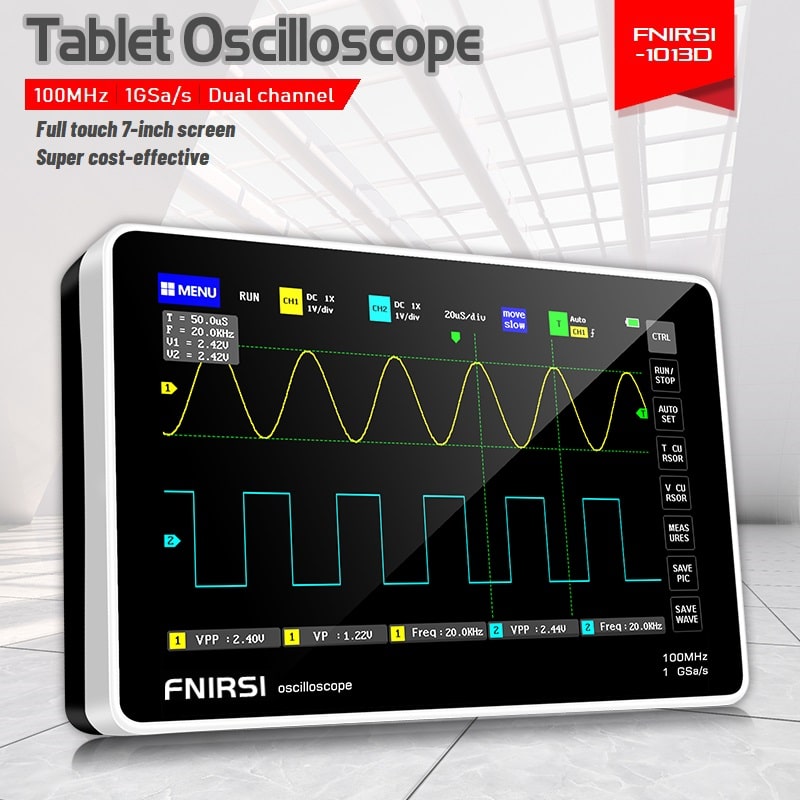

FNIRSI-1013D è un oscilloscopio a schermo piatto a doppio canale completo, estremamente pratico ed economico lanciato da FNIRSI per l’industria della manutenzione e della ricerca e sviluppo; questo oscilloscopio ha una frequenza di campionamento in tempo reale di 1GSa / se una larghezza di banda analogica di 100 MHz * 2 . Con la funzione trigger completa (singola/normale/automatica), può essere utilizzata liberamente per segnali analogici periodici o segnali digitali non periodici; il modulo di protezione da alta tensione integrato può tollerare una tensione continua fino a 400 V.

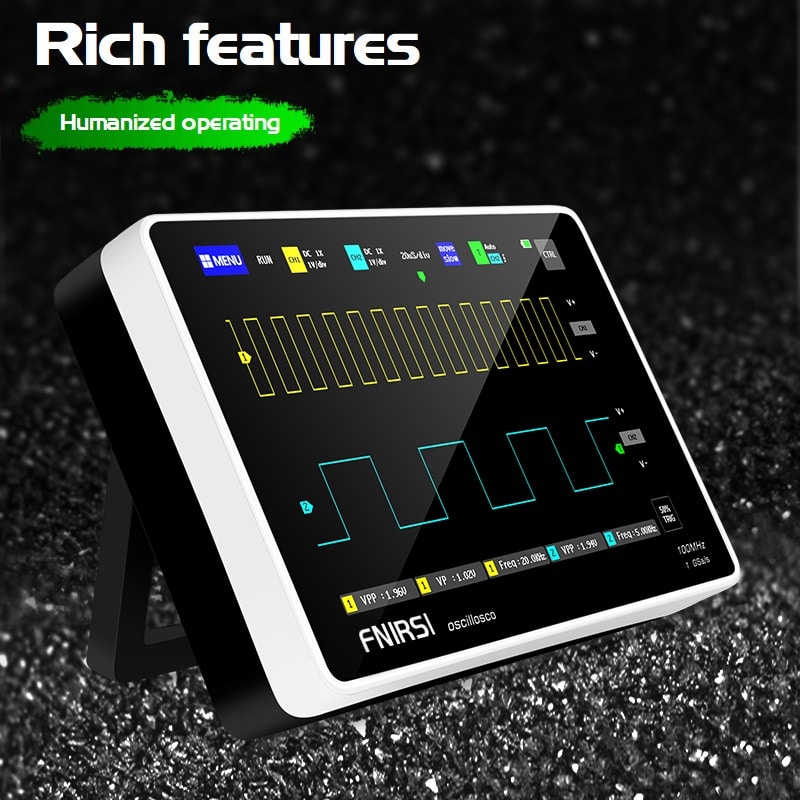

Caratteristiche:

1 ： Anti-ustione intelligente ， 1X Può resistere a una tensione di resistenza fino a 400 V

2: larghezza di banda analogica 100 MHz a frequenza di campionamento 1GSa/s (1X = 5 MHz ， 10X = 100 MHz)

3: display LCD TFT a colori da 7 pollici con risoluzione 800 * 480 completamente adattabile con colori brillanti e contrasto elevato

4 ： Il touch screen capacitivo, uguale alla modalità touch del cellulare moderno, non è un touch screen resistivo con un’antica operazione di chiodi

5: intervallo di tensione di misurazione elevato, 1X può misurare 0 ~ 40 V, 10X può misurare 0 ~ 400 V ， 100X può misurare 0 ~ 4000 V

6：Misurazione fino a 12 parametri：VPP，VP，Vmax，Vmin，Vavg，Vrms，Frequente，Duty+，Duty-，Time+，Time-，Period

7: funzione di misurazione del cursore, è conveniente misurare manualmente il periodo, la frequenza e la tensione

8: funzione di attivazione completa (singola, normale, automatica)

9：In qualsiasi momento, la visualizzazione della forma d’onda (funzione di sospensione) viene bloccata

10：Dotato di AUTO a un pulsante ad alta efficienza

11: Memorizzazione e screenshot della forma d’onda con un solo pulsante

12: spazio di archiviazione integrato da 1 GB, in grado di memorizzare fino a 1000 schermate + 1000 set di dati della forma d’onda

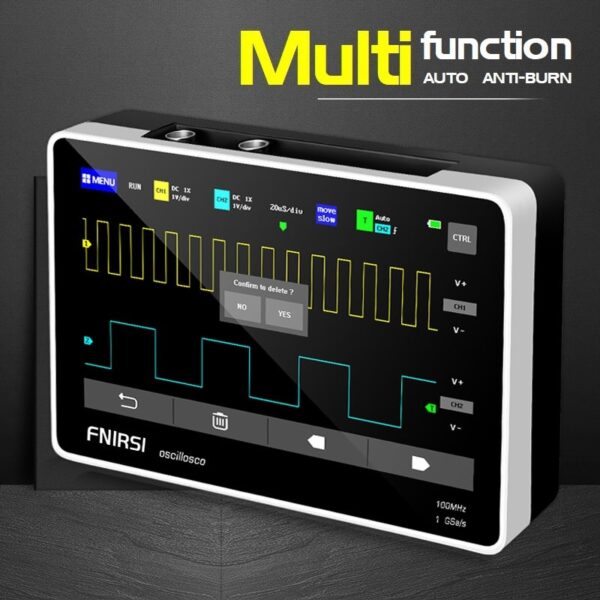

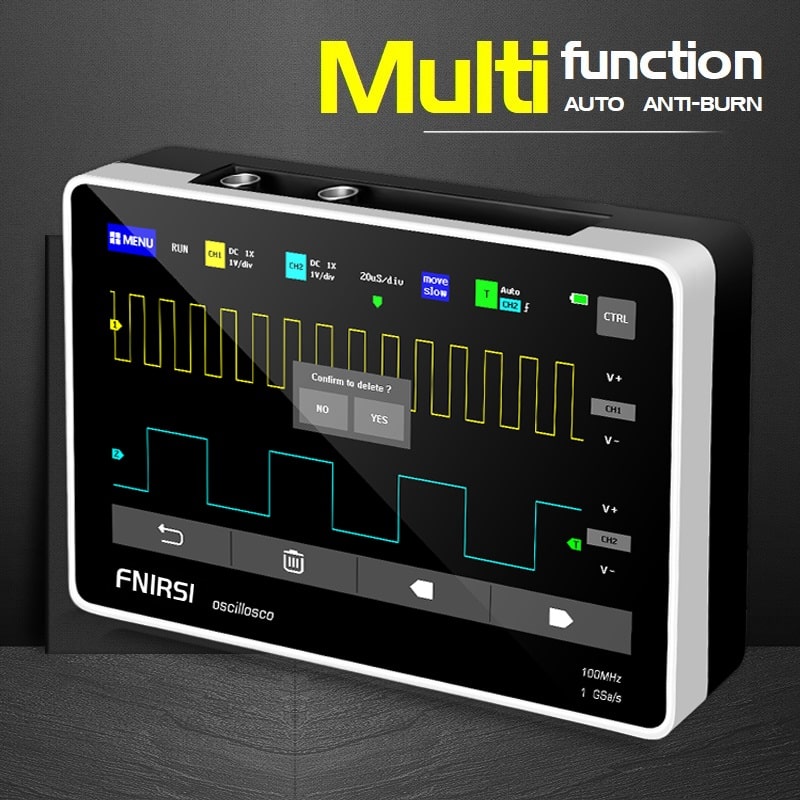

13 ： Il potente gestore di immagini a forma d’onda supporta la navigazione in miniatura, la visualizzazione, la visualizzazione dettagliata, la rotazione delle pagine, l’eliminazione e lo zoom avanti, lo zoom indietro, lo spostamento della forma d’onda, ecc.

14: Dotato di un’interfaccia USB, che può essere collegata a un computer per condividere i suoi screenshot con il computer, il che è conveniente per l’analisi secondaria

15: la funzione di visualizzazione grafica delle figure di Lissajous può essere utilizzata per determinare l’ampiezza, la frequenza e il contrasto di fase di due gruppi di segnali

16: funzione di visualizzazione FFT, in grado di analizzare le caratteristiche spettrali del segnale

17: batteria al litio ricaricabile incorporata da 6000 mAh, completamente carica per 4 ore di uso continuo alla massima luminosità dello schermo

18: tecnologia di compressione della memoria, lo schermo di aggiornamento della forma d’onda non sfarfalla

19：Regolazione della luminosità dello schermo

20：Regolazione della luminosità della griglia di sfondo

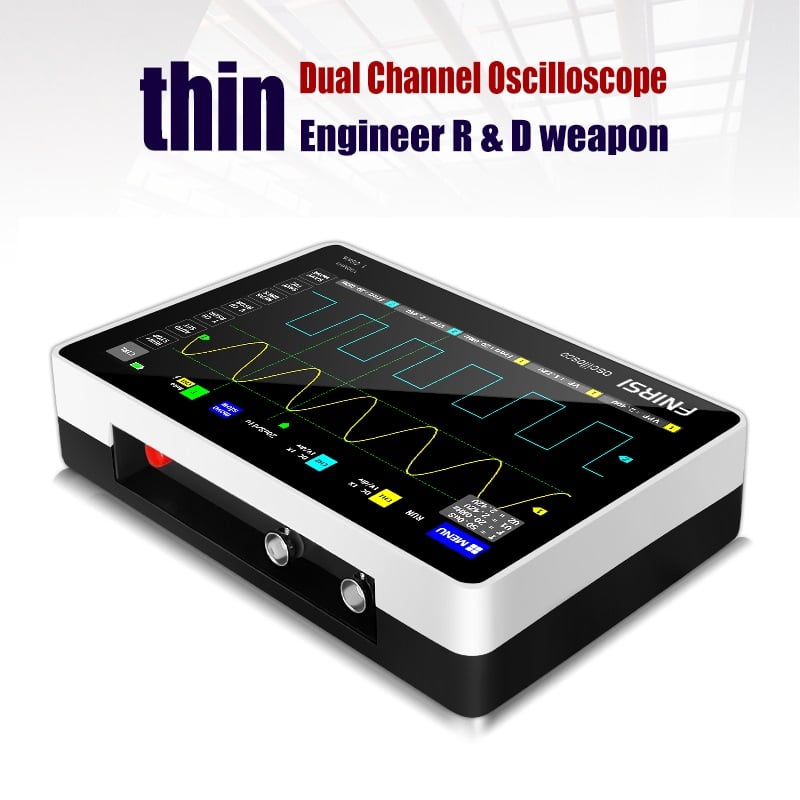

21: ultra sottile, facile da trasportare

Specifiche:

Larghezza di banda analogica: 100 MHz * 2
Numero di canali: 2 canali
Frequenza massima di campionamento in tempo reale: 1GSa/s
Sensibilità verticale: 50 mV/div ~ 500 V/div
Intervallo base tempi orizzontale: 50S/div ~ 10nS/div
Tensione di prova massima: 40 V (sonda 1X), 400 V (sonda 10X)
Profondità di memorizzazione: 240 Kbit
Resistenza di ingresso: 1 M
Precisione ADC: 8 bit
Modalità di accoppiamento: AC/DC
Modalità trigger: Single, Normal, Auto
Trigger edge: Fronte di salita/fronte di discesa
Tensione di trigger esterna 0 – 40 V
Display: 7 pollici – 800*480
Funzionamento: touch screen capacitivo + gesto
Porte di estensione：Esportazione immagini USB
Alimentazione: batteria al litio da 6000 mAh
Dimensioni: 184 mm x 124 mm x 50 mm
Peso totale : 650 g

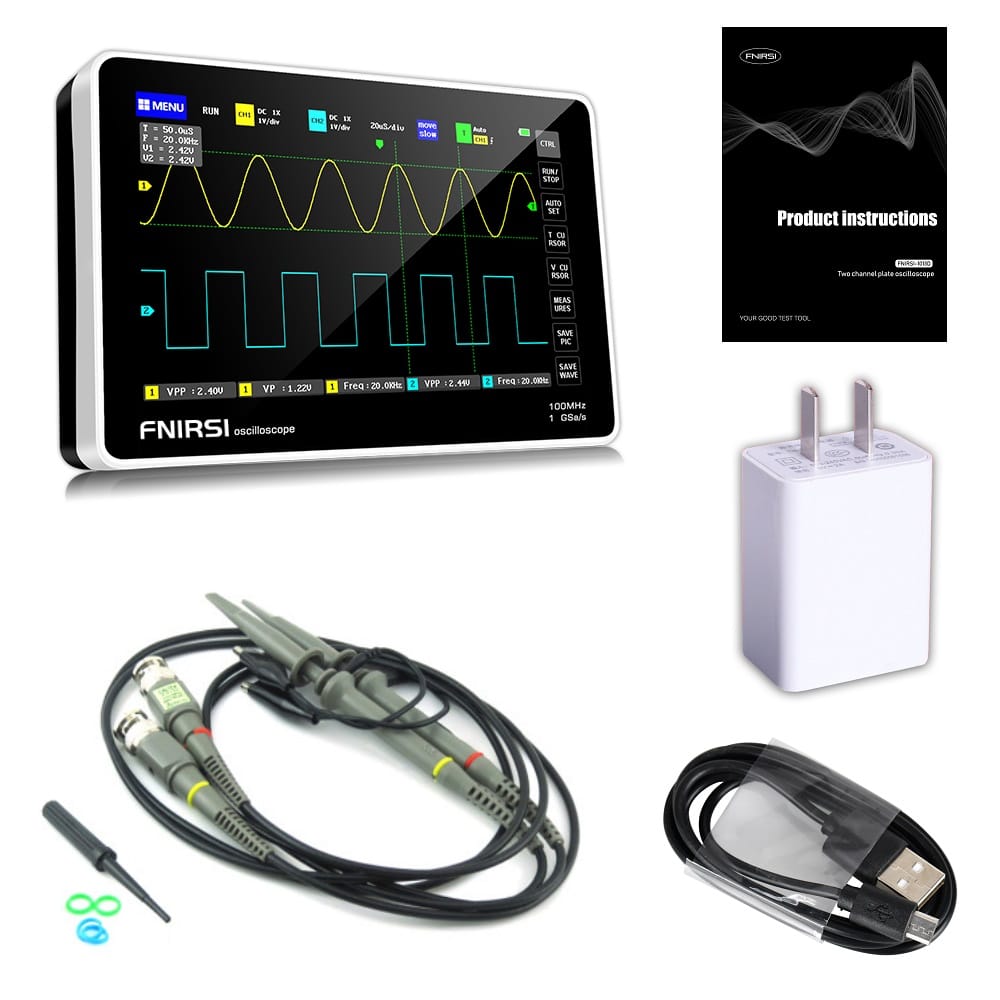

La confezione include:

1 x oscilloscopio FNIRSI-1013D
2 x sonda da 100 MHz corrispondente (1X e 10X)
1 caricatore da 5 V/2 A (include linea dati USB)
1 x manuale utente (inglese)
