Voltaggio: 14-84 V (sicuro per 3-20 S)

Corrente continua: 50 V/300 A, 75 V/200 A

Corrente massima: 350 A

Sensori supportati: ABI, HALL, AS5047, AS5048A

EPRM:150000

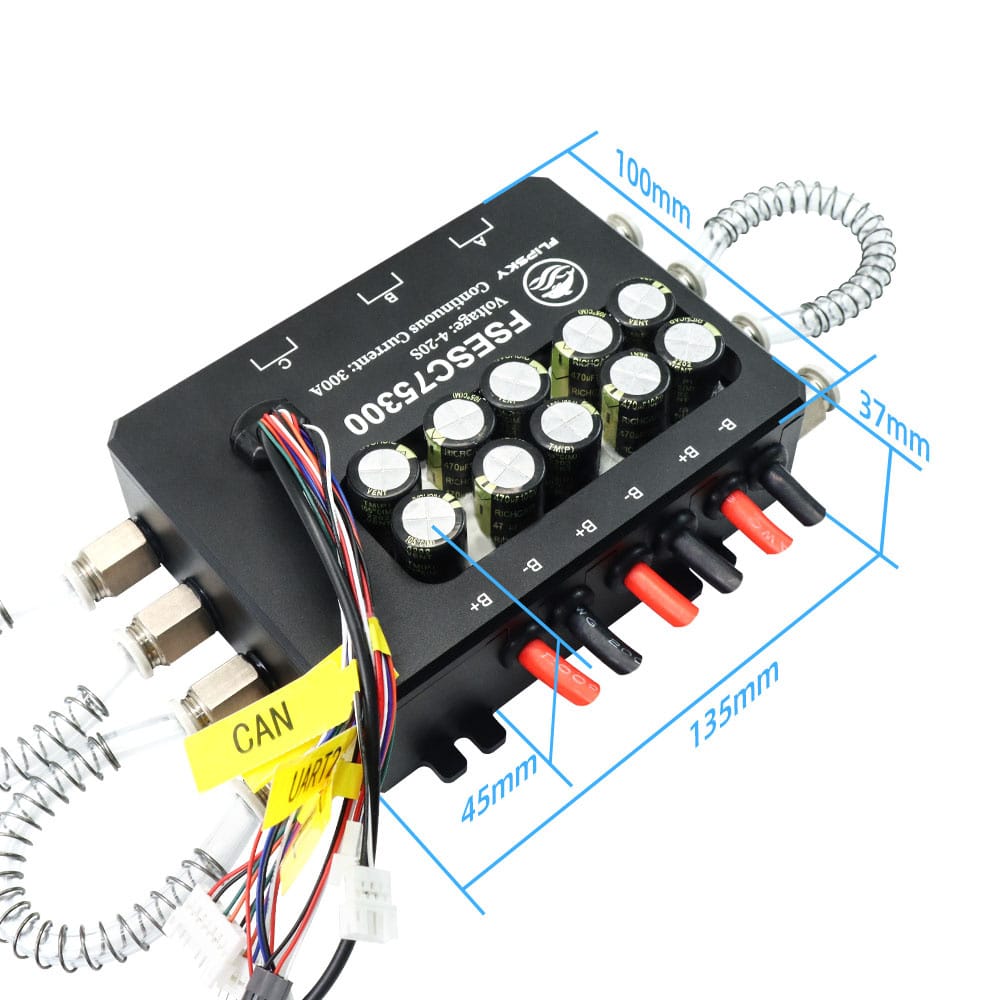

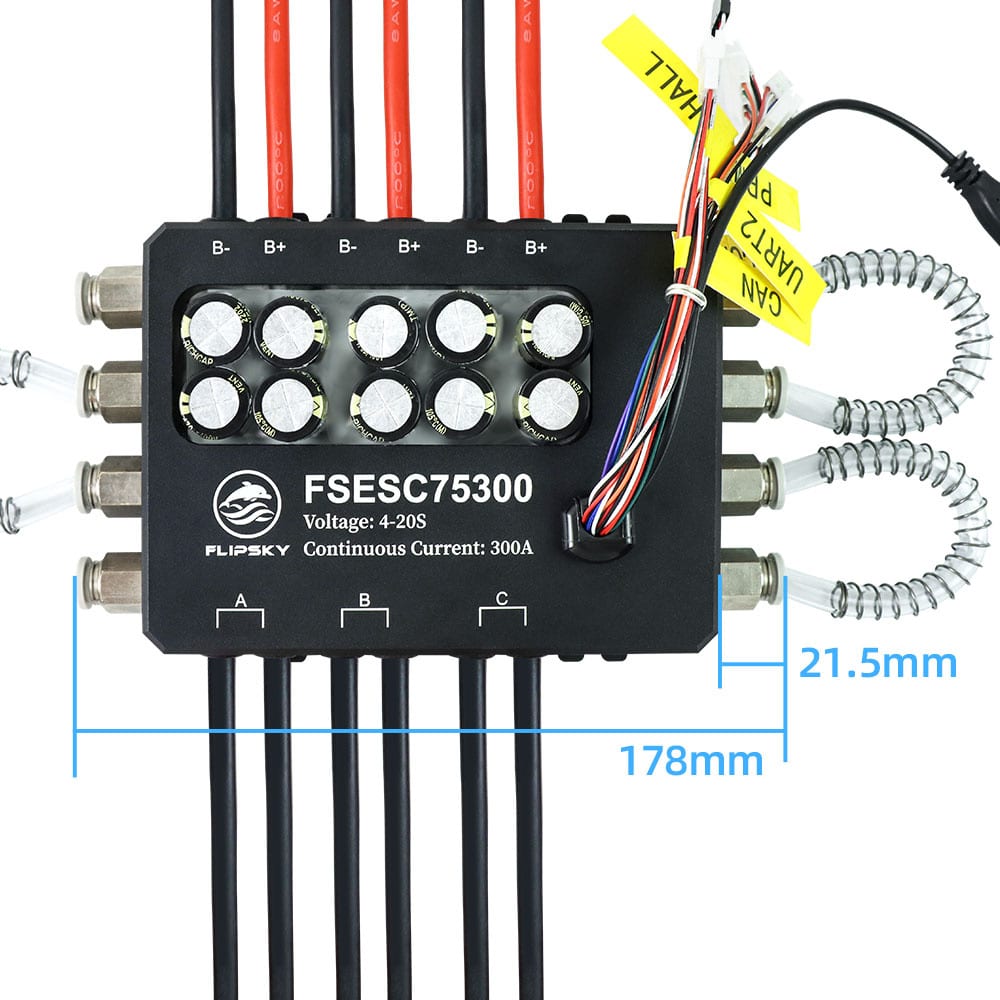

Dimensioni: 297 * 115 * 45 mm ((compresa l’altezza dei tubi dell’acqua e dei condensatori elettrolitici)

Caratteristiche:

Frenata rigenerativa

La CPU adotta STM32F405 con la frequenza principale di 168 MHz e l’architettura Cortex-M4 con funzione DSP;

Funzionamento sensored o sensorless + modalità incrocio

Limiti di RPM, corrente, tensione e potenza configurabili

Sorgente di ingresso: PPM, ADC, NRF, UART, PAS

Porte di comunicazione: USB, CAN, UART, SPI, IIC

Curva di accelerazione e rampa per tutte le sorgenti di ingresso

Funzionamento continuo a 4 quadranti

Contagiri motore, amperora, wattora

Analisi e lettura dei dati in tempo reale attraverso la porta di comunicazione.

Protezione regolabile contro:

Tensione di ingresso bassa

Alta tensione di ingresso

Elevata corrente del motore

Elevata corrente di ingresso

Elevata corrente di frenatura rigenerativa (limiti separati per il motore e l’ingresso)

Alto numero di giri (limiti separati per ogni direzione)

Il VCC digitale e il VCC analogico sono prodotti rispettivamente da diversi regolatori di tensione per rendere più accurata la conversione AD del sistema

Filo motore: 8AWG

Cavo di alimentazione: 8AWG

Livello impermeabile: (con custodia di raffreddamento ad acqua): IP67

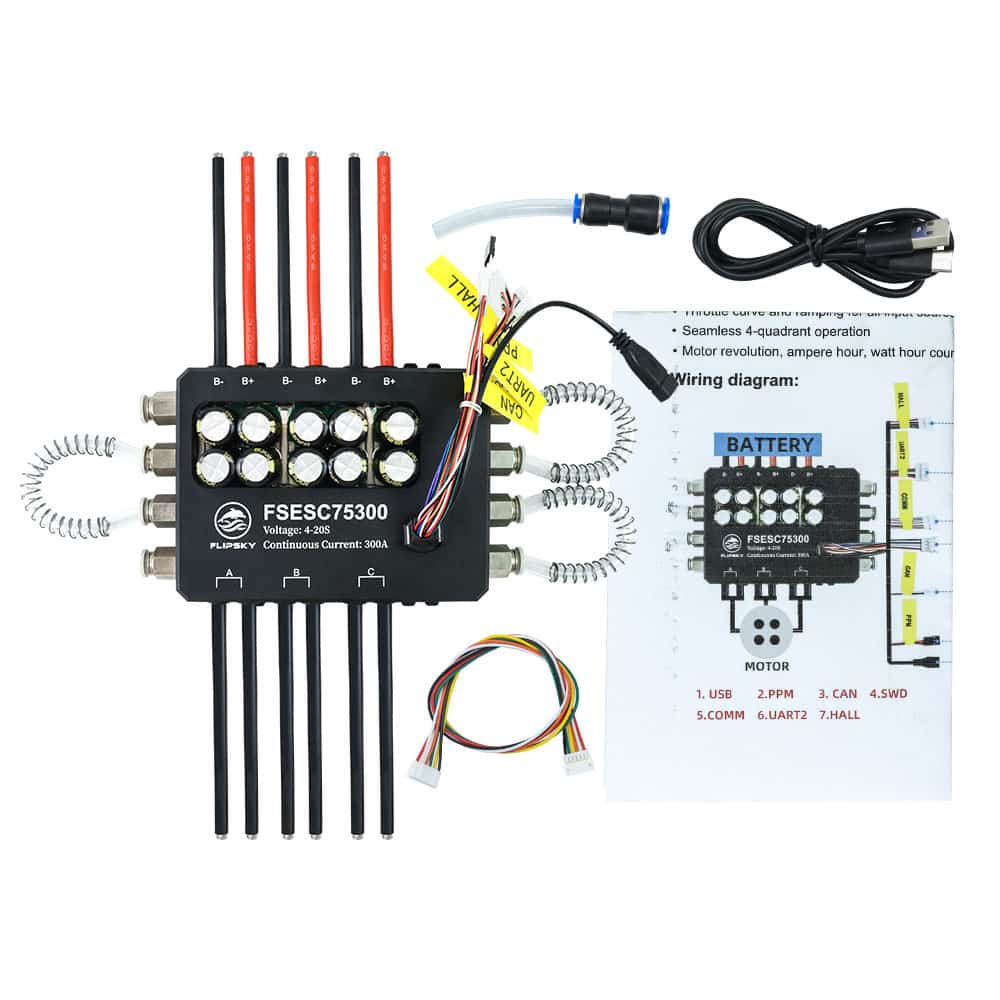

Cornici E Articoli Da Esposizione Incluso:

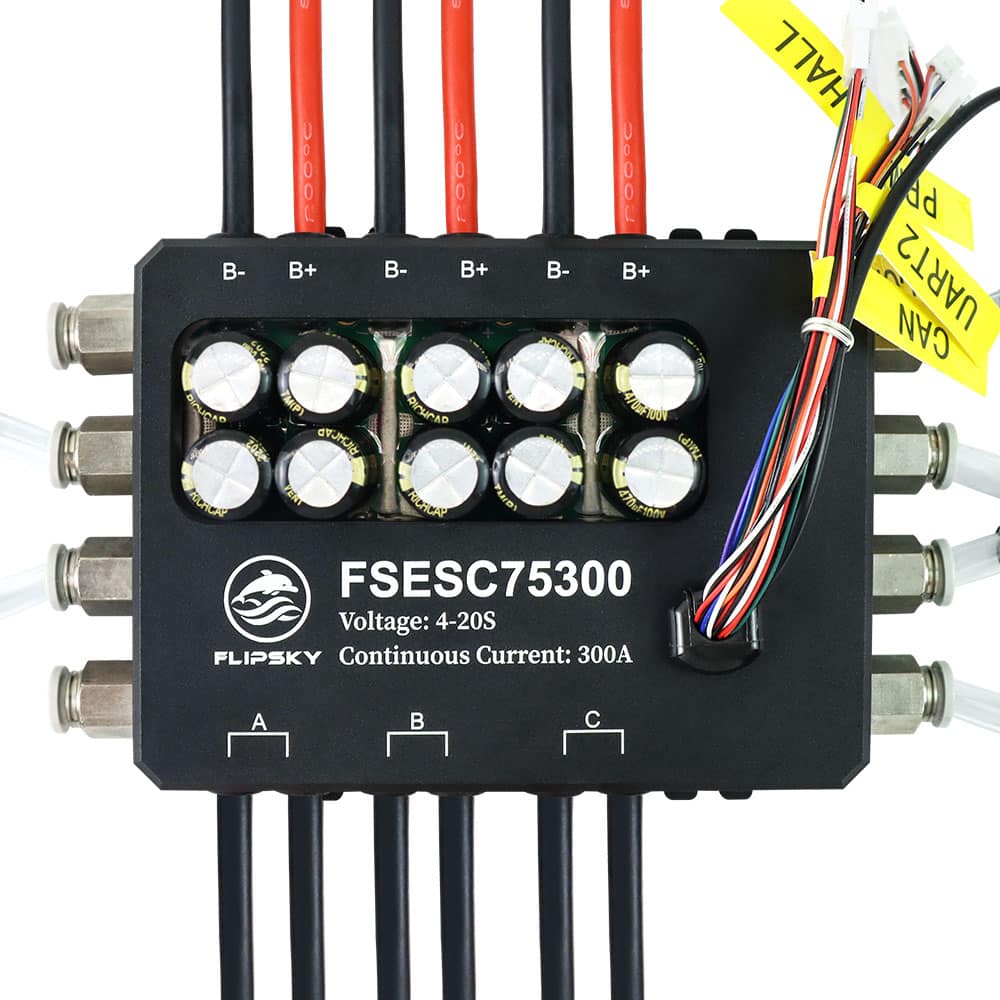

1X FSESC 75300 ESC

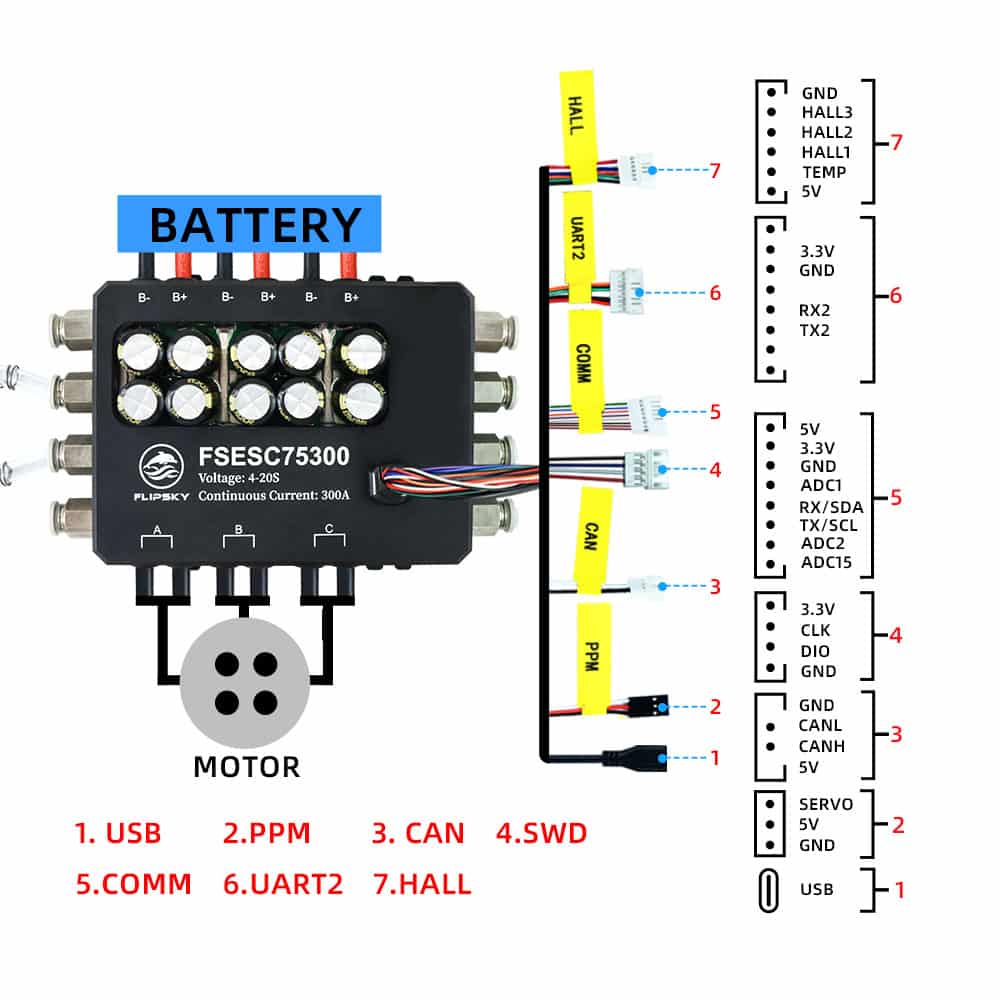

Schema elettrico:
