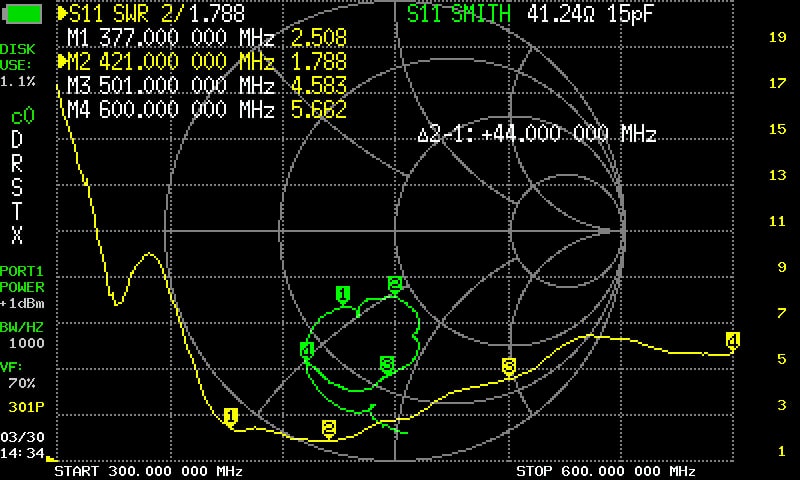

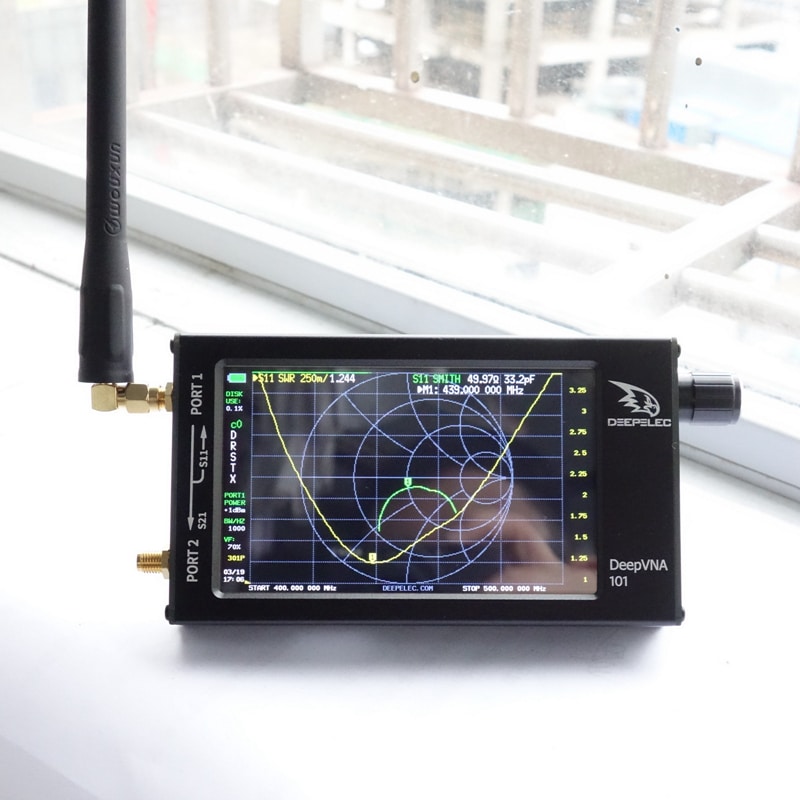

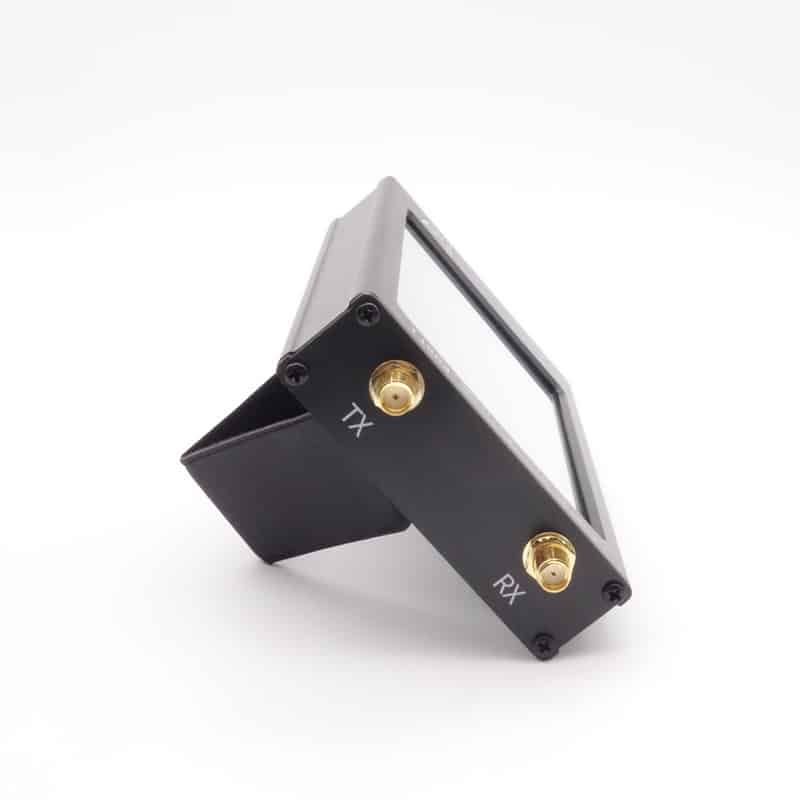

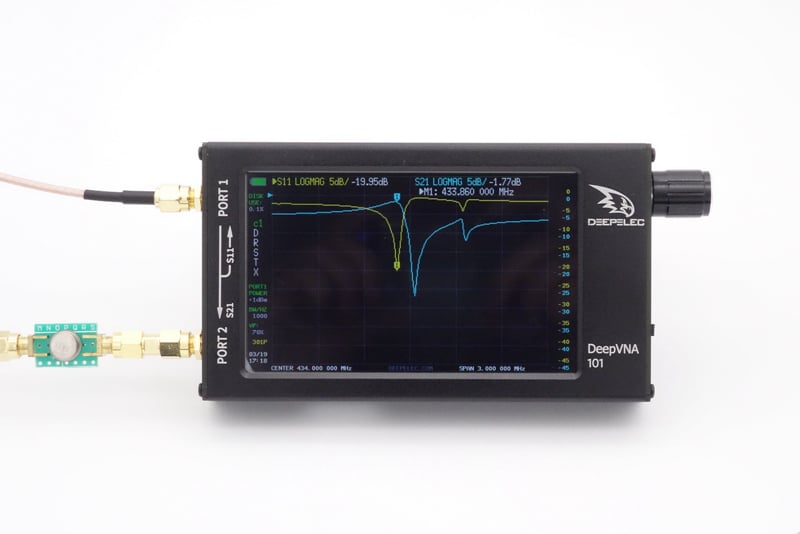

Questo è un analizzatore di rete vettoriale, che può misurare i parametri S del circuito. Può eseguire test di trasmissione e test di riflessione. Il dispositivo può essere utilizzato per testare la perdita di inserzione, la perdita di ritorno, la posizione del guasto (funzione TDR), l’onda stazionaria dell’antenna, l’impedenza, la risposta del filtro e così via.

Miglioramenti:

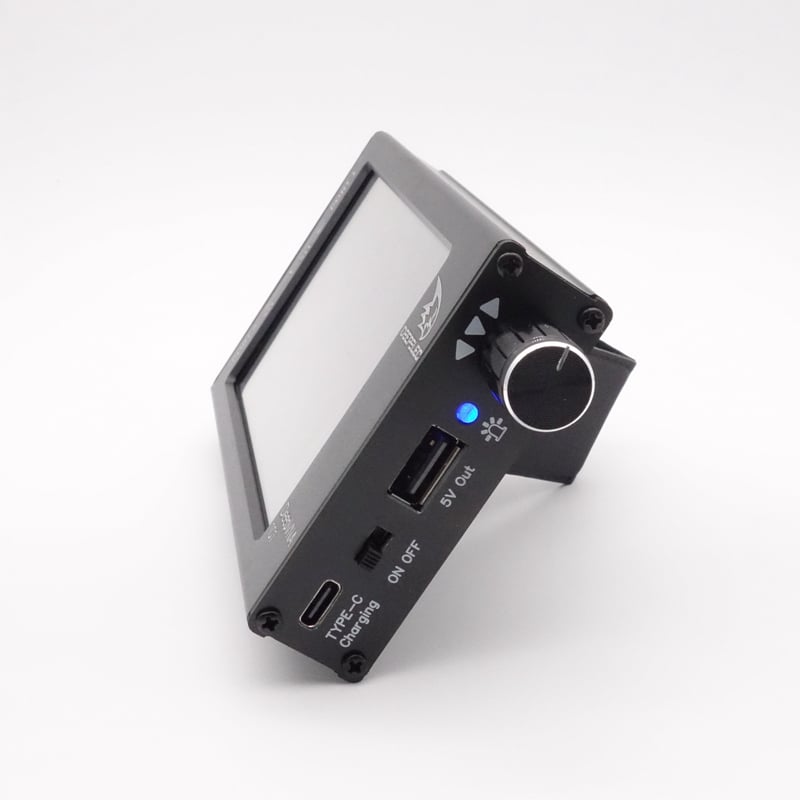

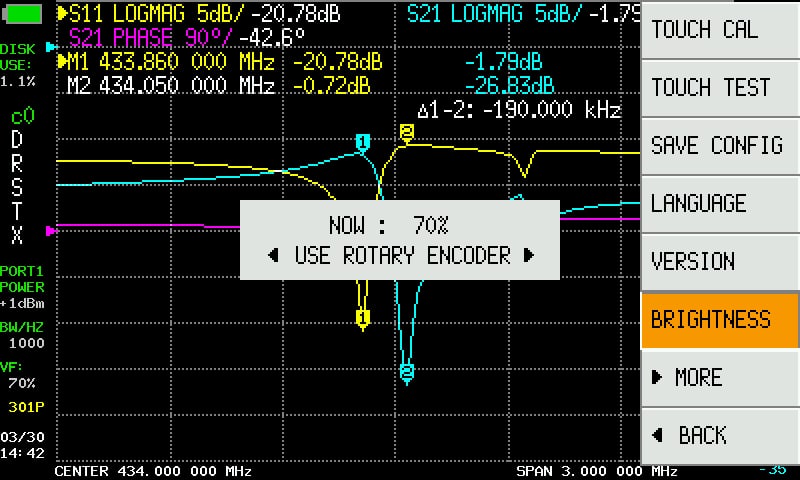

1. I pulsanti vengono modificati in un encoder rotativo, il che rende il controllo più comodo e fluido.
2. Circuito RTC appena aggiunto con orologio in tempo reale e funzioni di calendario perpetuo.

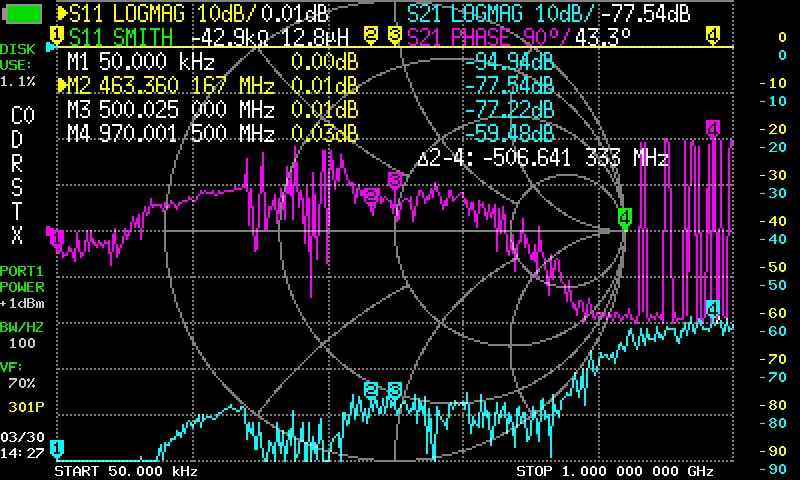

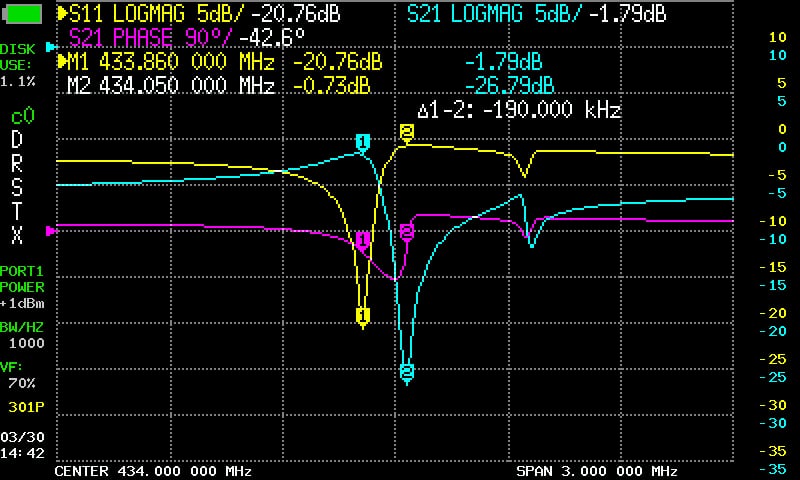

3. Ottimizza le prestazioni di misurazione della perdita di inserzione/filtro S21, con una gamma dinamica più ampia.

Nuove funzionalità (versione del firmware in esecuzione: 1.0.4):

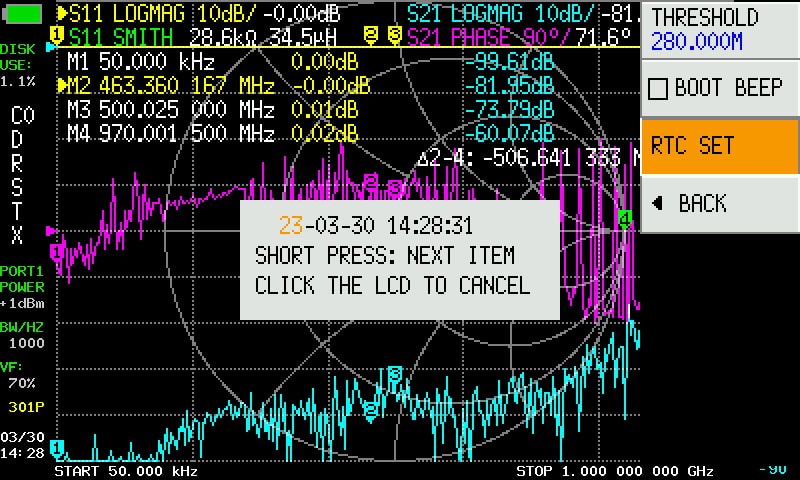

1. Orologio in tempo reale RTC e calendario perpetuo

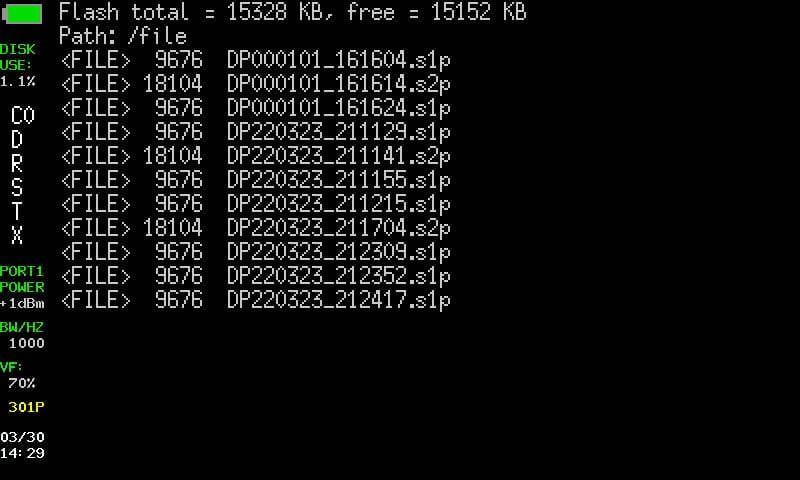

2. Il nome del file dei dati di misurazione è nel formato YYMMDD_HHMMSS
3. L’impostazione della frequenza può scegliere l’inizio e la fine o la modalità intervallo centrale
4. Il suono di avvio può essere attivato o disattivato

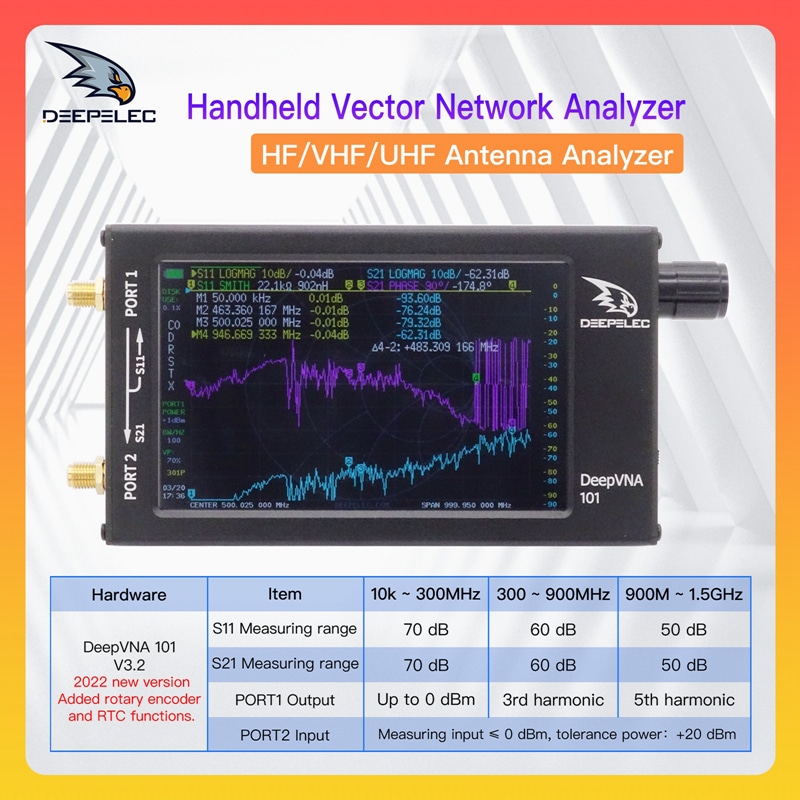

Specifiche:
– Frequenza nominale: 10k-1,5 GHz
– Punti di scansione: fino a 301 punti
– Capacità della batteria: 5000 mAh /3.7V
– Dimensione della capacità di memoria: 16MB
– È possibile salvare fino a circa 1000 set di dati di file snp

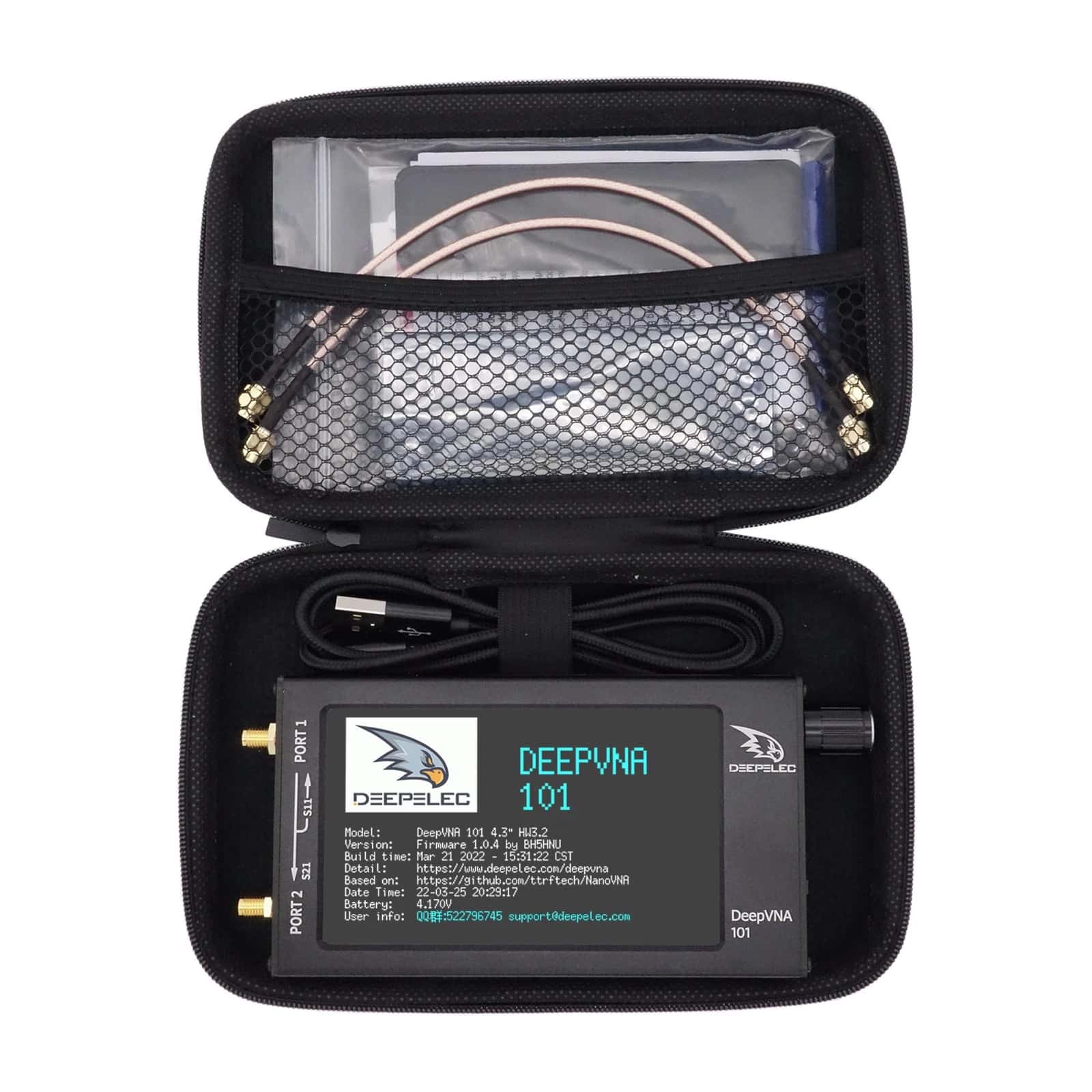

Contenuto della confezione:

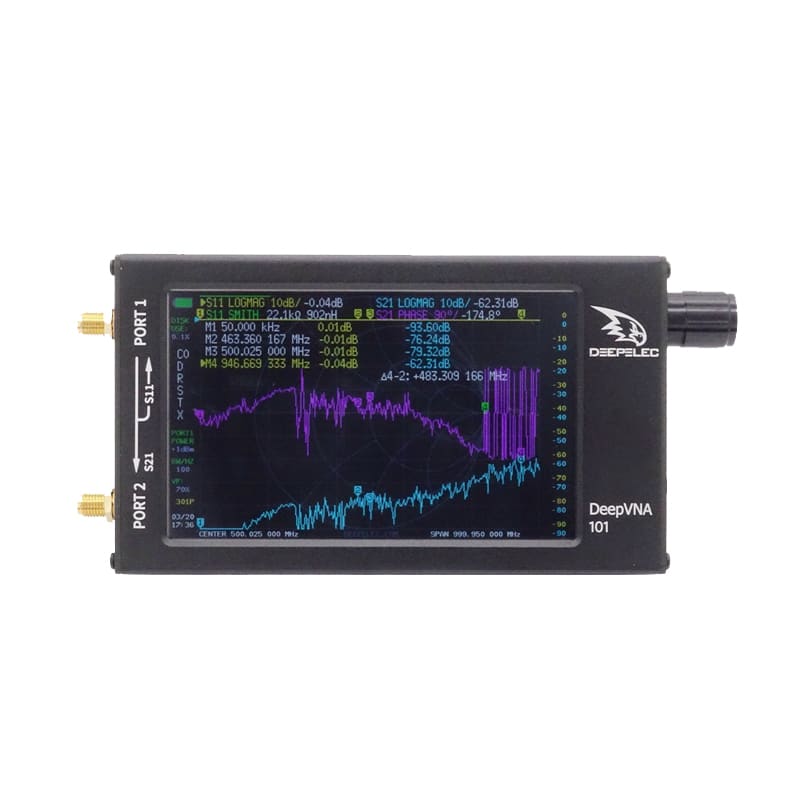

1. DeepVNA 101 con schermo da 4,3″ x 1
2. Cavo dati USB tipo-c x 1
3. 20cm/7.9 ” Cavi RF RG316 (SMA maschio-maschio) x 2
4. Pezzo di calibrazione SMA maschio – APERTO x 1
5. Pezzo di calibrazione SMA maschio – CORTO x 1
6. Pezzo di calibrazione SMA maschio – CARICO (SWR<1.025 entro 4GHz) x 1
7 Connettore maschio-maschio SMA-JJ x 1
8. Connettore femmina-femmina SMA-KK x 1
9. Connettore ad angolo retto maschio-femmina SMA-JKW x 1
10. Supporto pieghevole per macchina x 1
11. Stilo x 1
12. Guida rapida x 1
