Descrizione:

Lo strumento è un piccolo appassionato di elettronica, sviluppatori, manutenzione elettronica e ricerca di impianti di produzione e sviluppo di piccoli strumenti. Possono essere misurati dispositivi in ​​linea, ma anche dispositivi chip di prova, possono essere misurati una varietà di diodi, transistor, tubo MOS; può determinare il tipo di dispositivo, la polarità del pin, l’uscita HFE, la tensione della valvola, la capacità di giunzione del FET, la capacità misurabile e la resistenza.

Caratteristiche:

1. Funzionamento a due tasti, spegnimento automatico.

2. Un’operazione chiave, test di avvio, una chiave da ottenere.

3. Testare automaticamente l’elemento pin e visualizzarli sul display LCD.

Schermo LCD 4.1602 con LCD (retroilluminazione LCD 12864).

5. Velocità del test, test dell’ingrediente attivo: 2 secondi (oltre alla misurazione della capacità del condensatore più grande, anche la misurazione richiede molto tempo, il tempo di misurazione è normale di un minuto).

6. Solo 20na fuori corrente.

7. Rilevamento automatico di transistor bipolari NPN, PNP, transistor ad effetto di campo MOS a canale N e canale P, FET a giunzione, diodi, diodi, tiristori, tiristori unidirezionali e bidirezionali a bassa potenza.

8. Disposizione dei perni dell’elemento di identificazione automatica.

9. Fattore di amplificazione della corrente del transistor bipolare e misurazione della tensione di soglia base-emettitore.

10. Identificare il transistor Darlington in base alla tensione di soglia dell’emettitore di base e all’elevato fattore di amplificazione della corrente.

11. Rilevabili transistor bipolari e diodi di protezione transistor MOS.

12. Misurazione della tensione di soglia e della capacità di gate del gate MOS FET.

13. È possibile misurare contemporaneamente due resistori e simboli di resistori. La destra mostra un valore decimale di 4. Entrambi i lati del simbolo del resistore mostrano il numero di pin. Quindi puoi misurare il potenziometro. Se il tergicristallo del potenziometro non si sposta in posizioni estreme, possiamo distinguere tra il centro e le estremità dell’ago.

14. Risoluzione di misurazione resistiva di 0,1Ω, può misurare 50MΩ.

15. Può misurare un condensatore da 325pf-100mf, risoluzione 1pf.

16. 2uf Più condensatori possono misurare contemporaneamente la resistenza in serie equivalente. Due possono essere visualizzati in valori decimali con una risoluzione di 0,01Ω.

17. È possibile visualizzare due diodi nell’ordine corretto e il simbolo del diodo e viene fornita la tensione diretta del diodo.

18. Il LED viene rilevato come un diodo con una tensione diretta maggiore. La combinazione di LED è identificata come due diodi.

19. È possibile identificare una tensione di rottura inversa inferiore a 4,5 V diodo zener.

20. Può misurare la capacità inversa di un singolo diodo. Se il transistor bipolare è collegato al collettore e all’emettitore della base e del pin, è possibile misurare la capacità inversa della giunzione del collettore o dell’emettitore.

21. Può essere collegato con un singolo ponte raddrizzatore di misura.

Specifiche:

Resistenza: 0Ω-50MΩ
Risoluzione: 0.01Ω

Capacità: 25pf-100mf
Risoluzione: 1pf

Induttanza: 0,01 mH-20 H
Risoluzione: 0,01 mH

Capacità di misura Risoluzione ESR: 0,01Ω

Batteria: batteria da 9 V (non inclusa)

Istruzioni:

1. Premere “boot/test” per ottenere l’avvio e una funzione di test, più test possono essere ripetuti con questo tasto; misurato dopo 20 secondi, nessuna operazione si spegne automaticamente.

2. Lo strumento fornisce patch, plug-in e tavolo esterno tre metodi di misurazione, ogni modo 1,2,3 piedi sono la stessa corrispondenza.

3. Il dispositivo non ha bisogno di distinguere tra l’ordine di disciplina, la misurazione sarà completata dopo il completamento di ciascun pin corrispondente alla funzione del dispositivo.

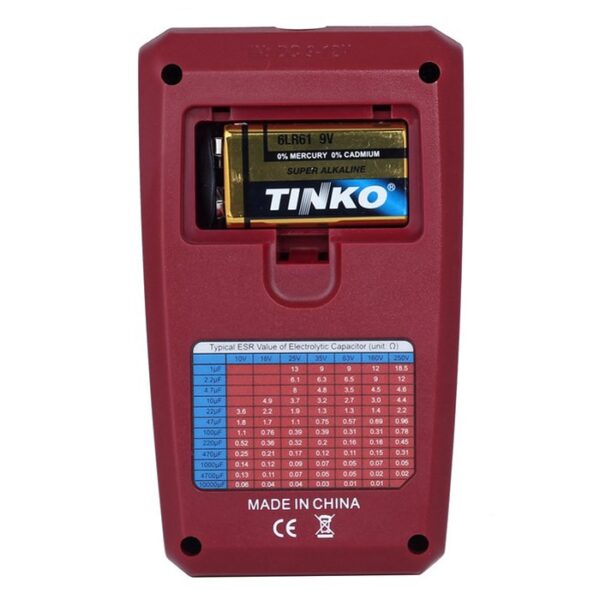

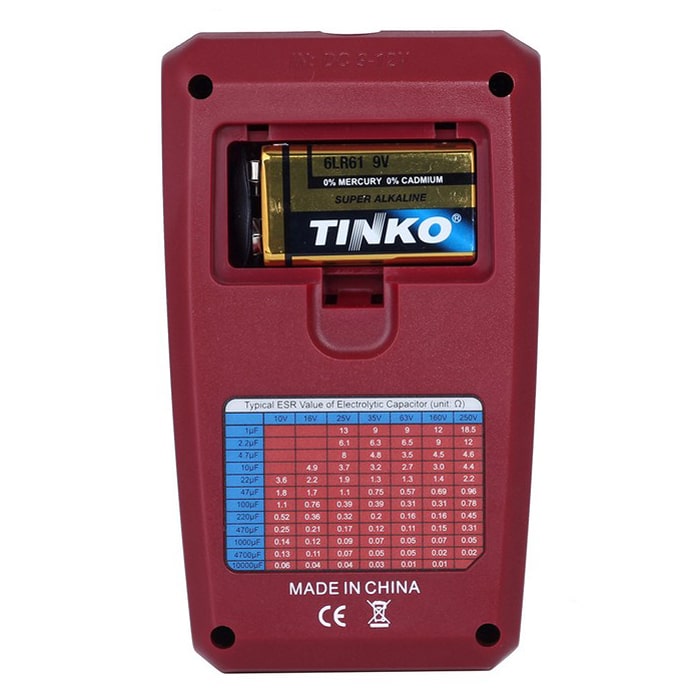

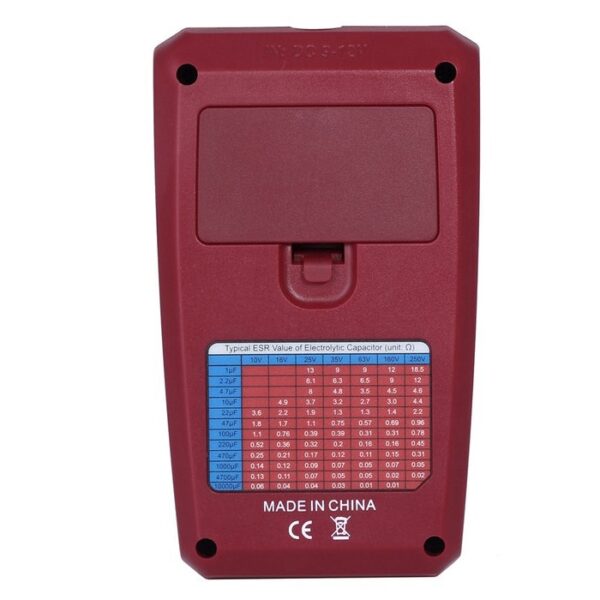

4. Lo strumento stampato sul retro del condensatore elettrolitico corrispondente alla tabella di riferimento tipica ESR, la tabella è solo di riferimento, fare riferimento ai dati pubblicati dai produttori.

5. Calibrazione

Cortocircuito su 1, 2, 3 punti di test, premere il pulsante “avvio/test”, lo schermo richiede se accedere alla calibrazione, in 2 secondi tramite il pulsante “accensione/test” per confermare, accedere alla calibrazione.

Dopo che lo schermo richiede di scollegare 1, 2, 3 punti di test, continuare dopo l’interruzione fino alla fine della calibrazione del prompt.

Precauzioni:

Assicurarsi di scaricare lo strumento prima di testare il condensatore, altrimenti potrebbe danneggiare lo strumento.

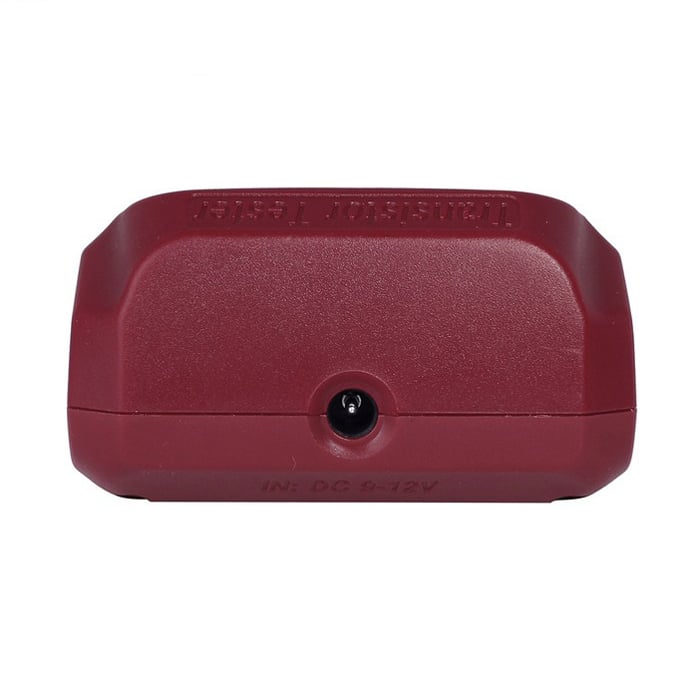

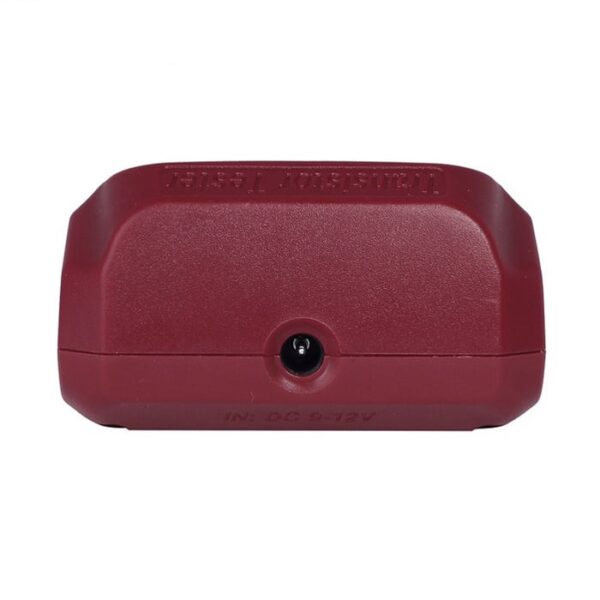

Quando si utilizza l’adattatore, utilizzare un adattatore con un intervallo di tensione CC 9 V-12 V (inclusi 9 V, 12 V).

Lo strumento non carica la batteria, quando la carica della batteria è inferiore a 6 V, sostituire la batteria.

Quando il condensatore è scarico, può essere scaricato senza alimentazione.

Imballaggio incluso:

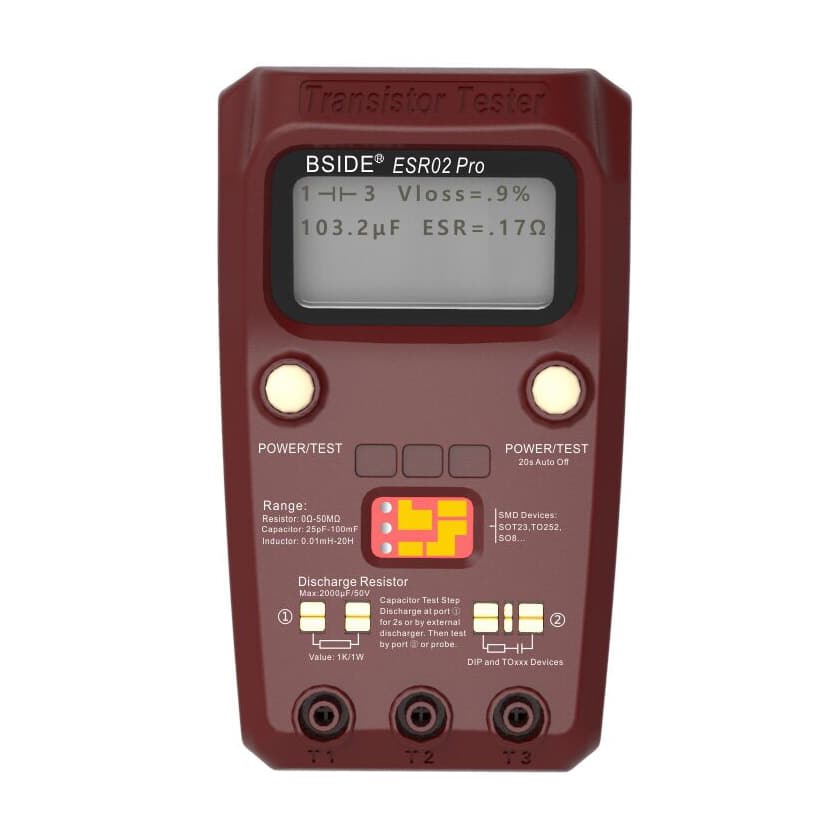

1 tester per transistor digitale BSIDE ESR02PRO (la batteria non è inclusa)

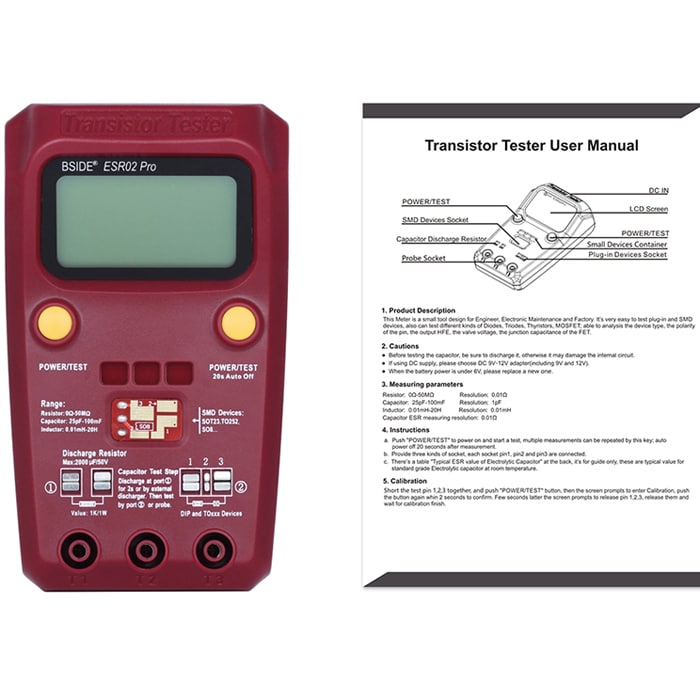

1 manuale utente inglese

,,,,,,,,,
