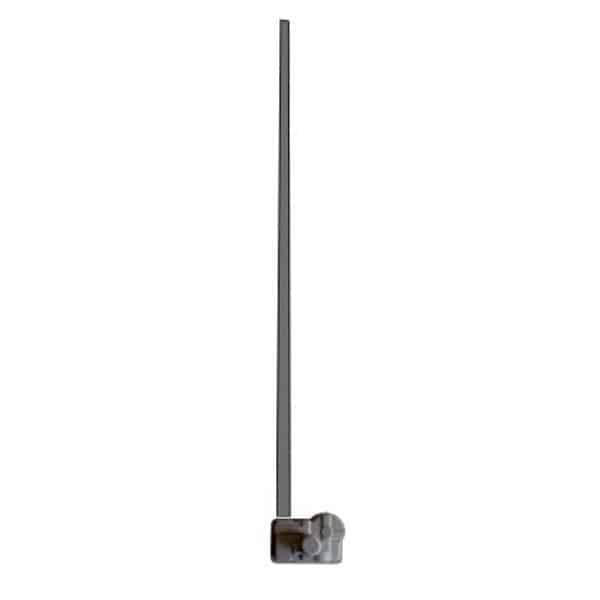

Come le Yagi, l’antenna verticale Ultrabeam funziona con un radiatore di lunghezza variabile. Solo che in questo design il radiatore corre in verticale. Per garantire che questo funzioni senza problemi contro la gravità, un tubo più sottile è installato all’interno del tubo GRP spesso come guida fino a circa 5 metri di altezza. Il drive è lo stesso delle Beam, il controller è l’RCU-06 con il firmware per il Vertical. L’estremità inferiore dell’unità motore ha una staffa speciale, questa viene messa su un pezzo di tubo fissato al tetto o al suolo. Viene fornito un tubo di alluminio lungo circa 1 m con un diametro di 50 mm, il diametro massimo del tubo di livello è di 50 mm.

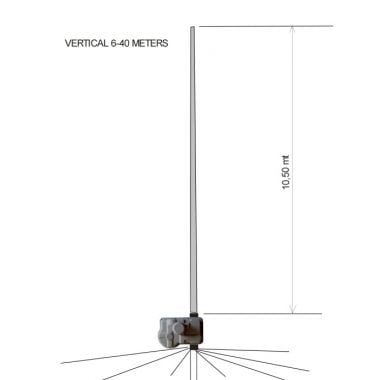

L’altezza della costruzione è di circa 11m, quindi un riflettore λ/4 da 6 a 40m è fattibile. Con un sistema radiale adatto, questo risulta in un’antenna verticale molto efficiente e sempre perfettamente accordata. La radiazione e`molto piatta questa antenna è adatta per il traffico DX. L’UB-V40 richiede un cavo di controllo a quattro fili. L’antenna deve essere attrezzata in ogni caso, un morsetto è incluso, altro materiale di come per esempio corde non sono inclusi. Per collegare i radiali, l’unità motore ha una guida metallica non torsionale nella parte inferiore per il bloccaggio di più fili. Il connettore coassiale è una presa PL. L’antenna pesa 8,1 kg senza tubo di supporto.

Dati tecnici:

Contenuto della confezione:
Antenna 12230
Controller touch screen RCU-06
Morsetto del tipo
Morsetto per tubo di livello con diametro massimo di 50 mm
Cavo di controllo di 30 m con spina, pronto per l’uso
Pezzo di tubo da 100 cm, alluminio, 50 mm
