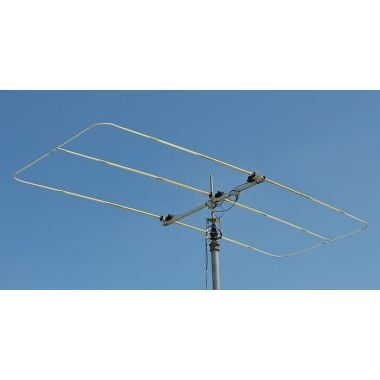

L’UB-20MX molto compatto funziona come un’antenna Moxon a 2 elementi (radiatore + riflettore) sulle bande 17 e 20m, ottenendo un guadagno di ca. 5,8 dB e un ottimo rapporto anteriore/posteriore. Sulle bande superiori dai 15m in poi, la trave funziona come una Yagi full-size a 3 elementi. Per la commutazione del raggio, nella fornitura è incluso un relè di commutazione aggiuntivo, la linea di controllo richiede due fili aggiuntivi.

L’UB-20MX può invertire la direzione di 180° con il semplice tocco di un pulsante, in modo da poter verificare rapidamente se il percorso lungo o quello breve è migliore, ad esempio, senza dover ruotare l’antenna.

Il controller RCU-06 viene fornito con l’antenna e consente il funzionamento completo tramite un touch screen a colori. Il controller dispone di un’interfaccia USB integrata che consente il controllo remoto tramite PC.

Descrizione dell’applicazione UB-20MX

Non sempre c’è abbastanza spazio per una Yagi a grandezza naturale per tutte le bande. Qui, l’UB-20MX offre un eccellente compromesso tra requisiti di spazio e prestazioni.
La più piccola Yagi Ultrabeam a 6 bande ‘UB-20MX’ è una soluzione molto compatta per le bande da 6 a 20 m. L’antenna è lunga solo 2,9 m, larga 7 me pesa solo 19 kg. Ideale per case a schiera o situazioni in cui è necessario accogliere elementi di lunghezza molto ridotta.
Anche i fan della banda dei 6 metri non devono perdersi:
Per questa Yagi è disponibile un kit opzionale da 6 m con un elemento. Questo trasforma la Yagi a 3 elementi in una a 4 elementi per 6 m. Il guadagno e il rapporto forward/back sono così migliorati sui 6m. Ovviamente il funzionamento su questa banda è possibile anche senza i kit opzionali. L’elemento opzionale da 6 m non è motorizzato, ma è costituito da tubi di alluminio convenzionali. Sulle altre bande, questi elementi corti non interferiscono.

Dati tecnici
