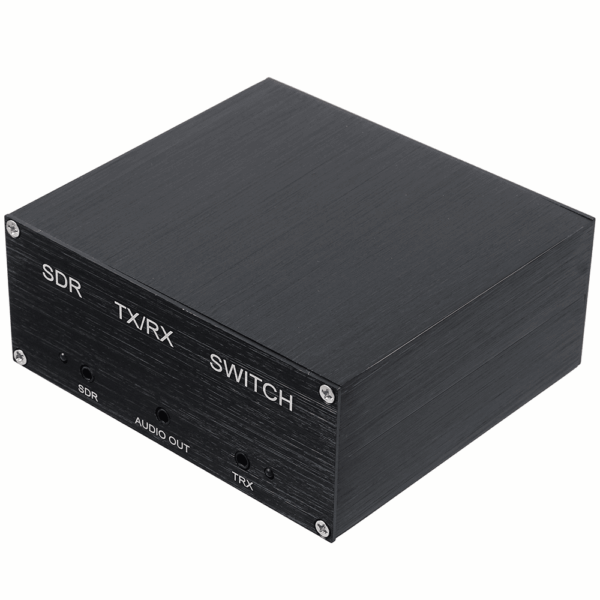

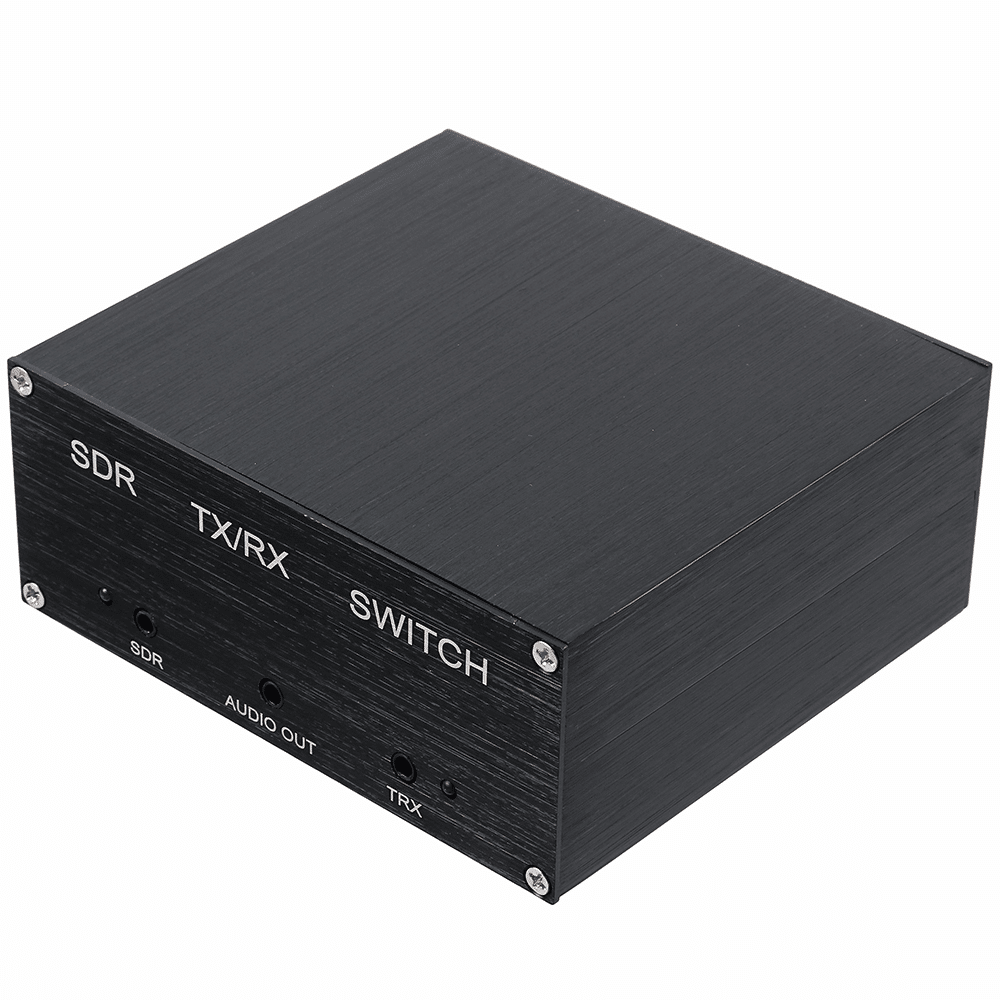

SDR Switch Commutatore di Antenna Splitter di Segnale con Protezione Contro le Scariche

SDR Switch Commutatore di Antenna Splitter di Segnale con Protezione Contro le Scariche

1 recensione

61.90 IVA Inclusa

Prodotto esaurito

Ricevi email quando disponibile

EAN: 8670000948323 COD: 1734290 Categoria: Tag:

Condividi Prodotto

Specifiche:
Impedenza: 50 ohm
Intervallo di frequenza: DC -160 MHz
Potenza
massima TX: 100 W
Soglia di rilevamento RF: <10 mW (1,8 MHz-30 MHz testato)
Tempo di attivazione: < 20 ms / Tempo di rilascio: < 190 ms
Perdita di inserzione: < 0,3 dB a 144 MHz (0,2 dB tipico)
Isolamento RX: > 38 dB a 144 MHz (40 dB tipico)

Protezione da scariche
Alimentazione: 13,8 V CC 200 mA
Peso : 430 g
Dimensioni: 126*119*52 MM

Come utilizzare un’antenna contemporaneamente per la radio e l’SDR:

1. Questo commutatore è un’antenna condivisa tra la radio e l’SDR. Dopo aver ricevuto la merce, apri la scatola, rimuovi il “jumper” al centro e passa a uno stato di controllo automatico, ovvero: quando la radio sta trasmettendo, il canale di ricezione SDR viene automaticamente chiuso e la radio Quando non trasmette , la radio riceve il segnale insieme all’SDR.
2. Non è necessario cablare i jack davanti al pannello e non è necessario collegare la linea PTT distribuita.

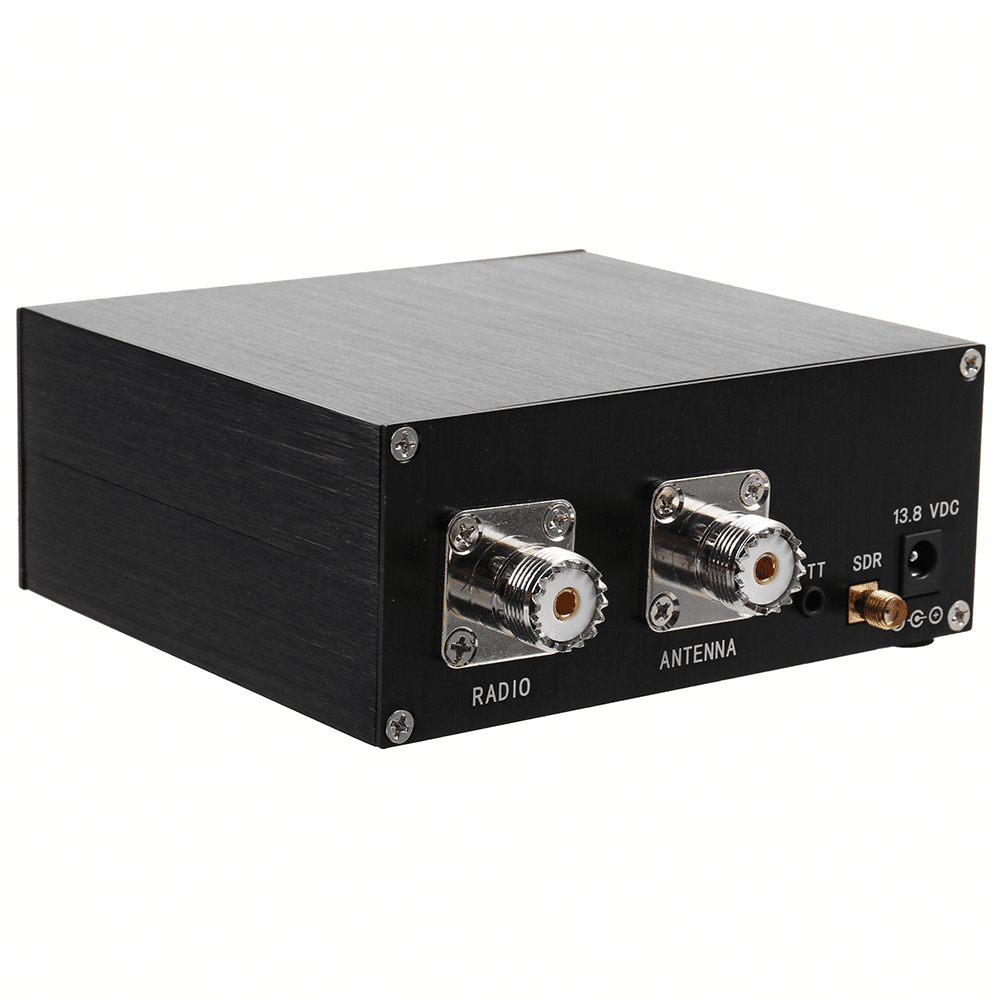

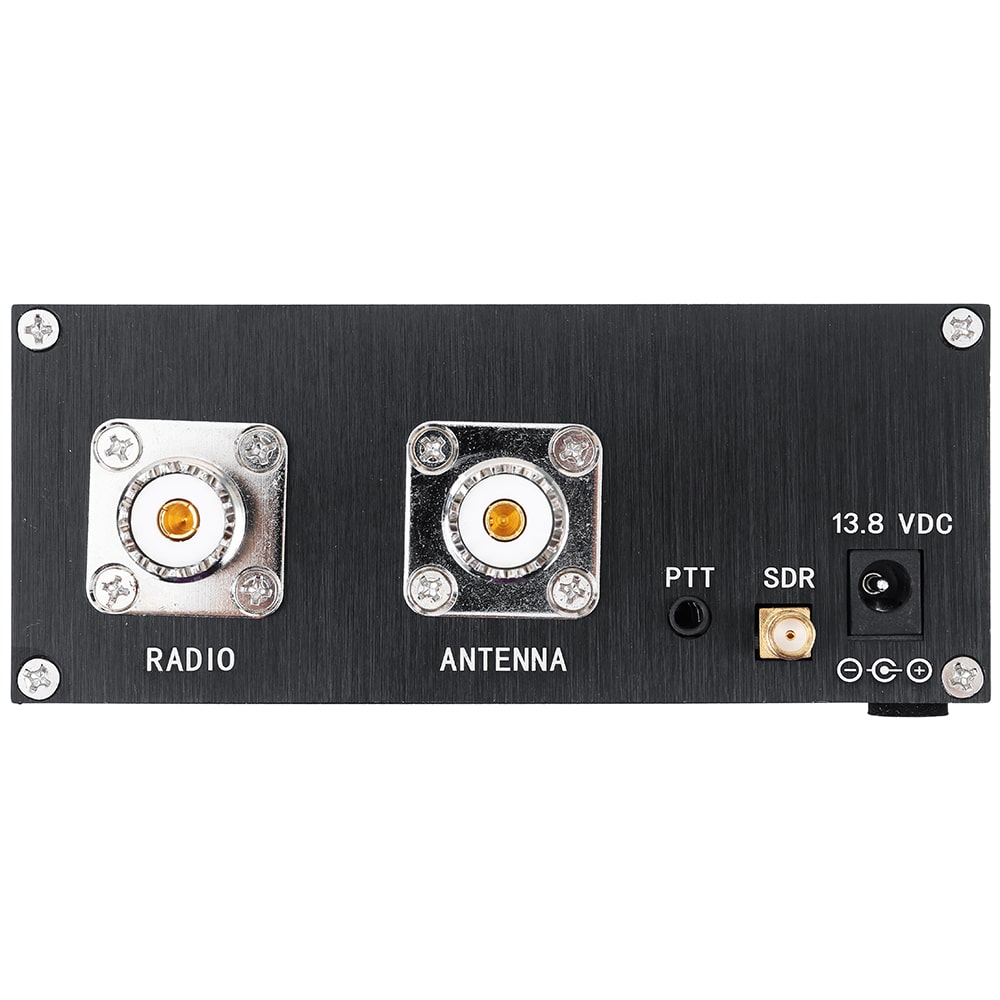

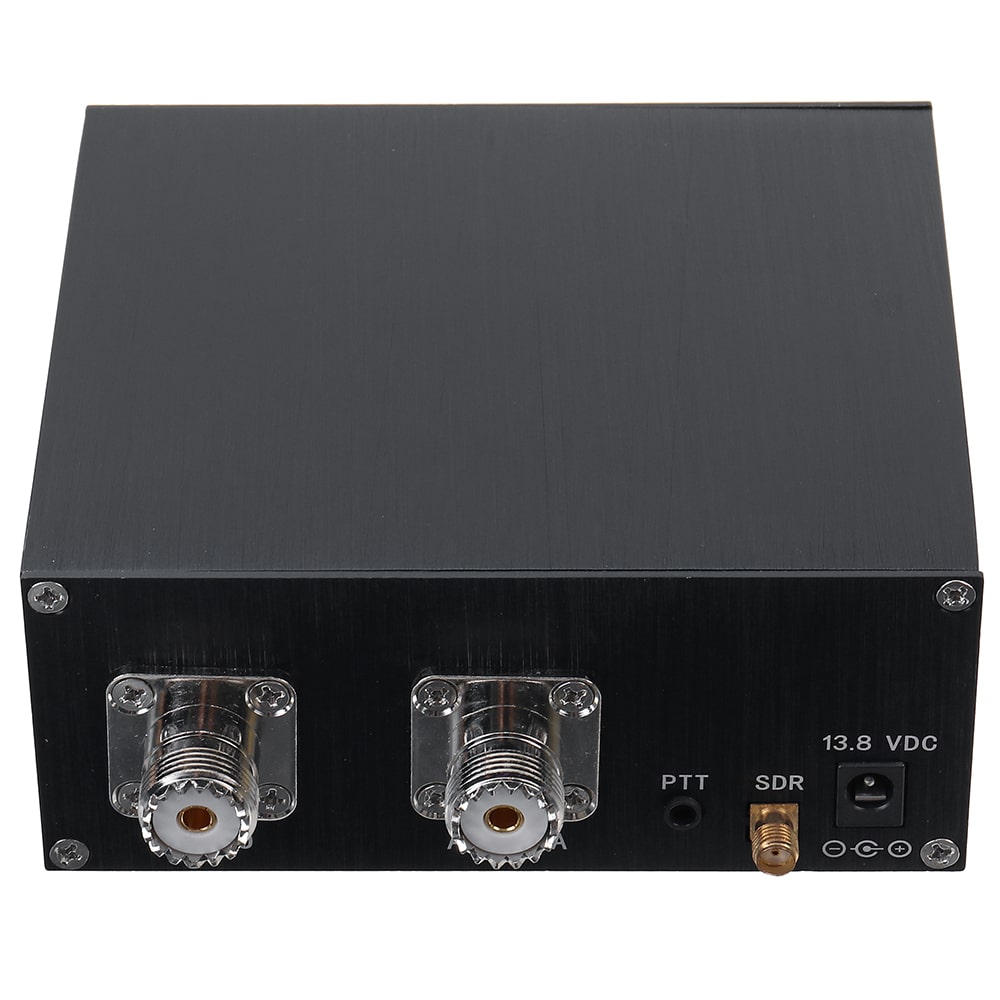

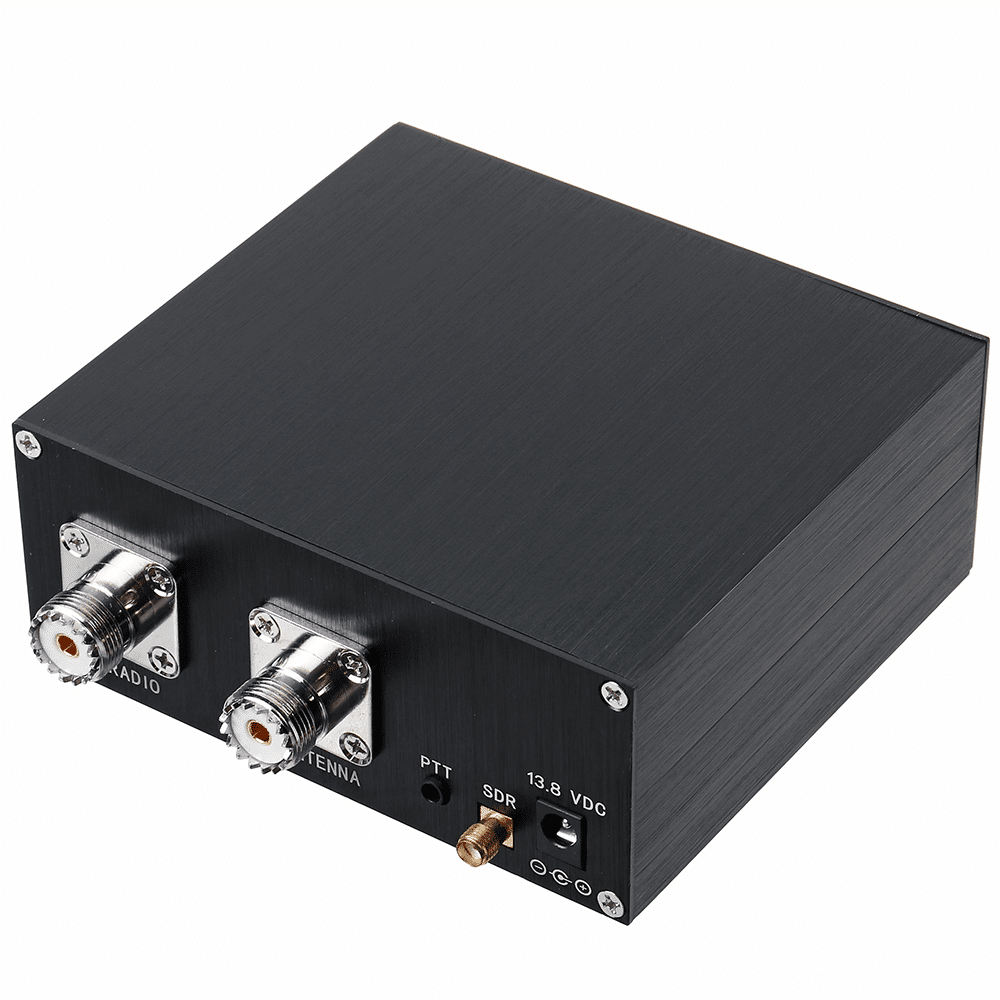

3. I jack posteriori corrispondono rispettivamente all’interfaccia dell’alimentatore (VDC), all’interfaccia radio (RADIO), all’interfaccia SDR e all’interfaccia dell’antenna (ANTENNA) e si collegano all’alimentatore in base a ciascuna interfaccia.
4. Si consiglia di utilizzare l’alimentatore con buone prestazioni di schermatura e coprirlo con un anello magnetico.
5. Si consiglia di mettere a terra il dispositivo di condivisione e il guscio della radio, poiché la radio potrebbe interferire con l’SDR durante la trasmissione.

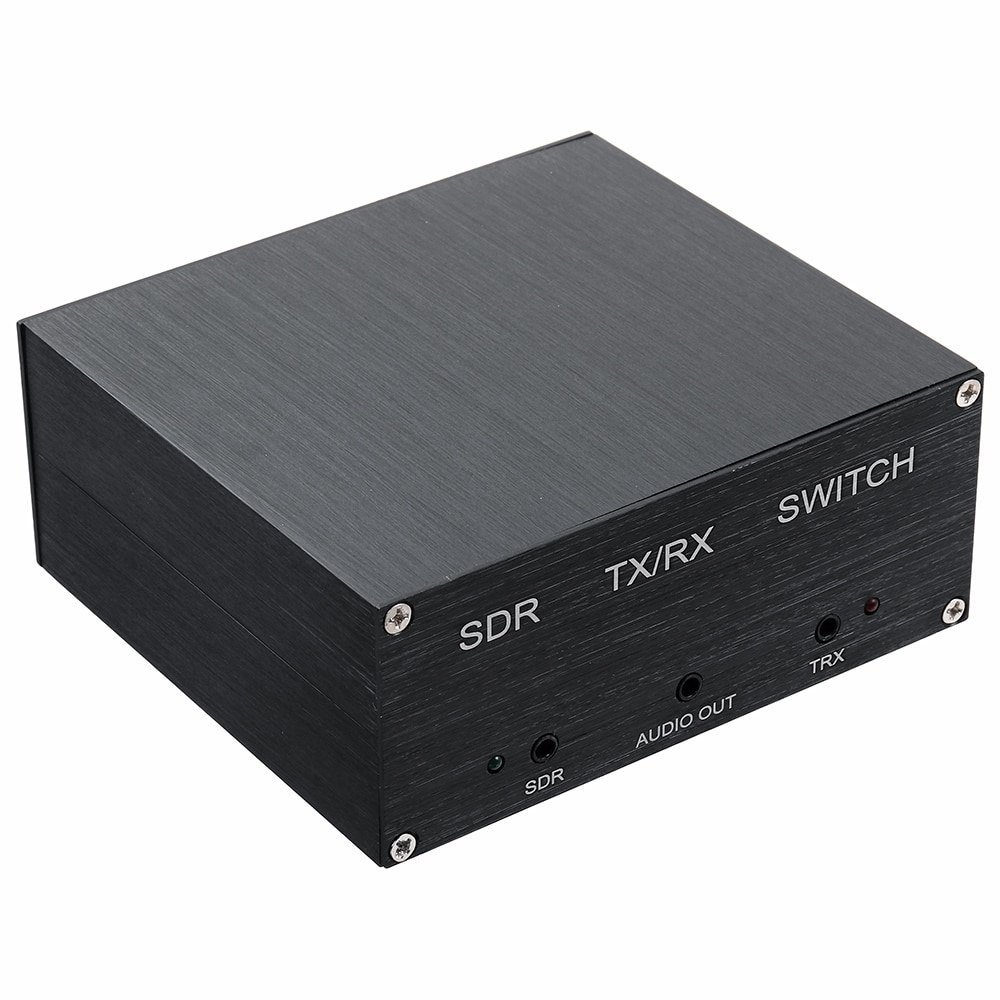

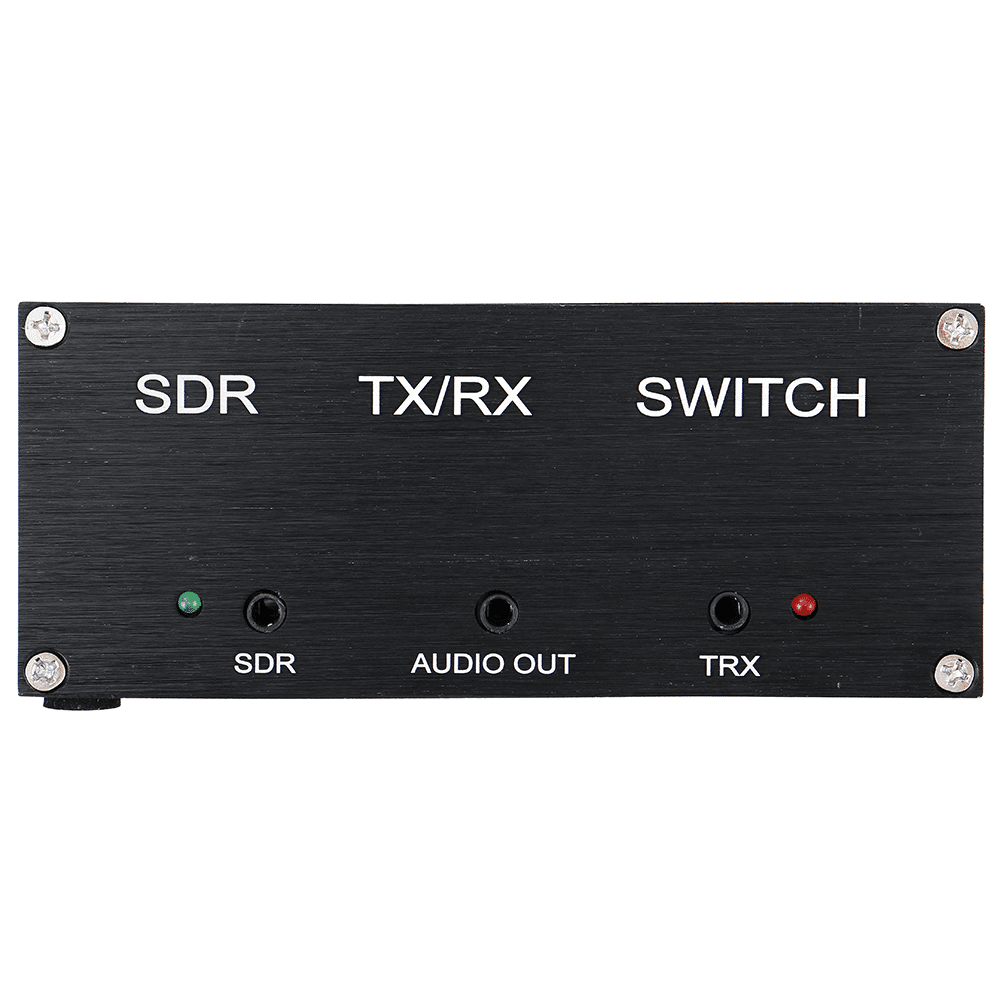

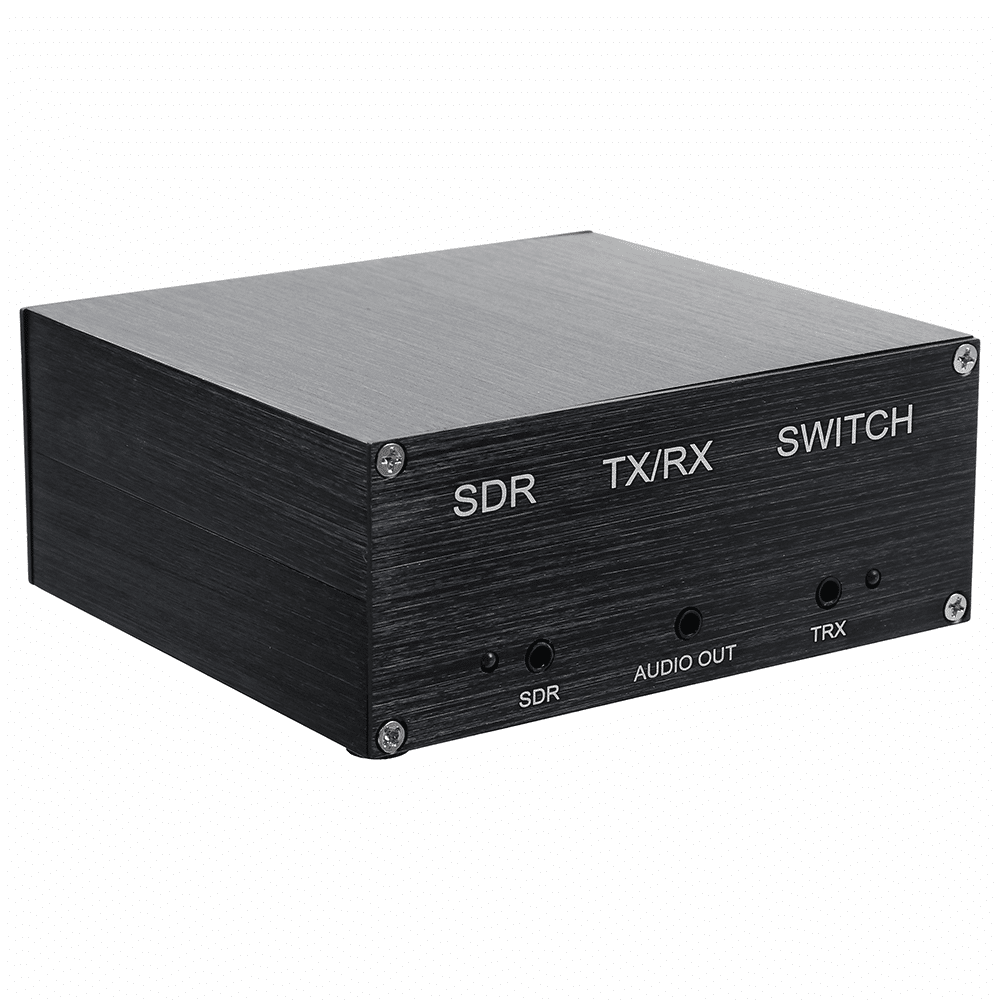

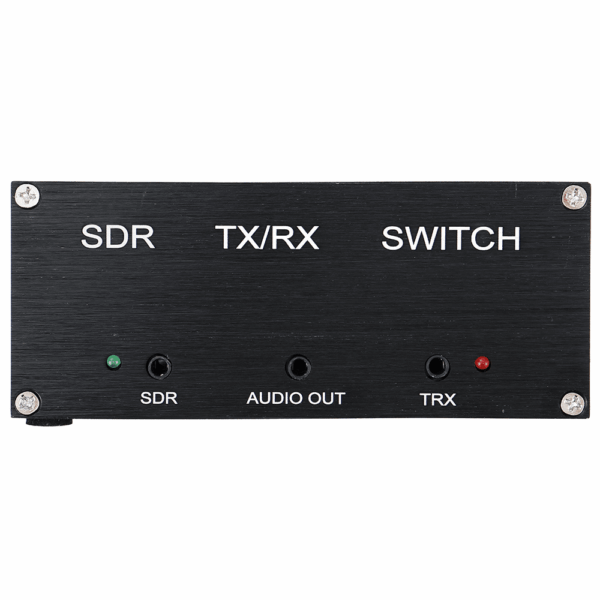

6. Dopo aver tolto il jumper nella scatola, è normale che il TX/RX light sul pannello sia sempre acceso rosso; quando la radio non sta trasmettendo, l’SDR sul pannello è verde ed è in normale stato di funzionamento; quando la radio sta trasmettendo, la spia SDR sul pannello sarà spenta e l’SSB seguirà l’idea di comunicazione. È normale che il suono cambi, la spia lampeggi e il relè emetta un suono.

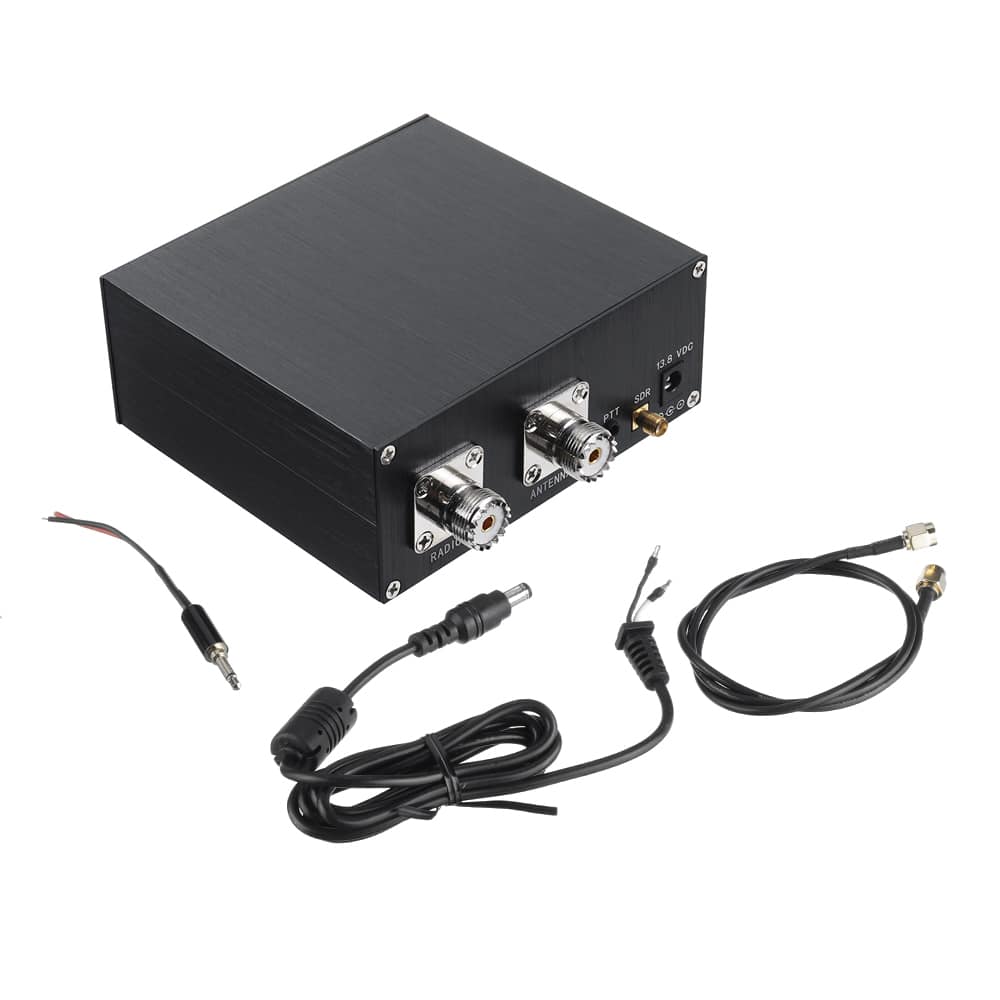

Contenuto della confezione:
1 x commutatore SDR
1 x cavo di alimentazione
1 x linea di collegamento da SMA a SMA da 3,60 cm
1 x linea di controllo PTT

Informazioni aggiuntive

EAN

8670000948323

1 recensione per SDR Switch Commutatore di Antenna Splitter di Segnale con Protezione Contro le Scariche

5,0
Basato su 1 recensioni
5 stelle
100
100%
4 stelle
0%
3 stelle
0%
2 stelle
0%
1 stella
0%
  1. Aldo M.

    Il prodotto funziona bene comunque non l’ho testato a fondo.
    Manca un manuale e per il funzionamento ho visualizzato prodotti similari.
    Bisogna fare attenzione per l’uso in rtx
