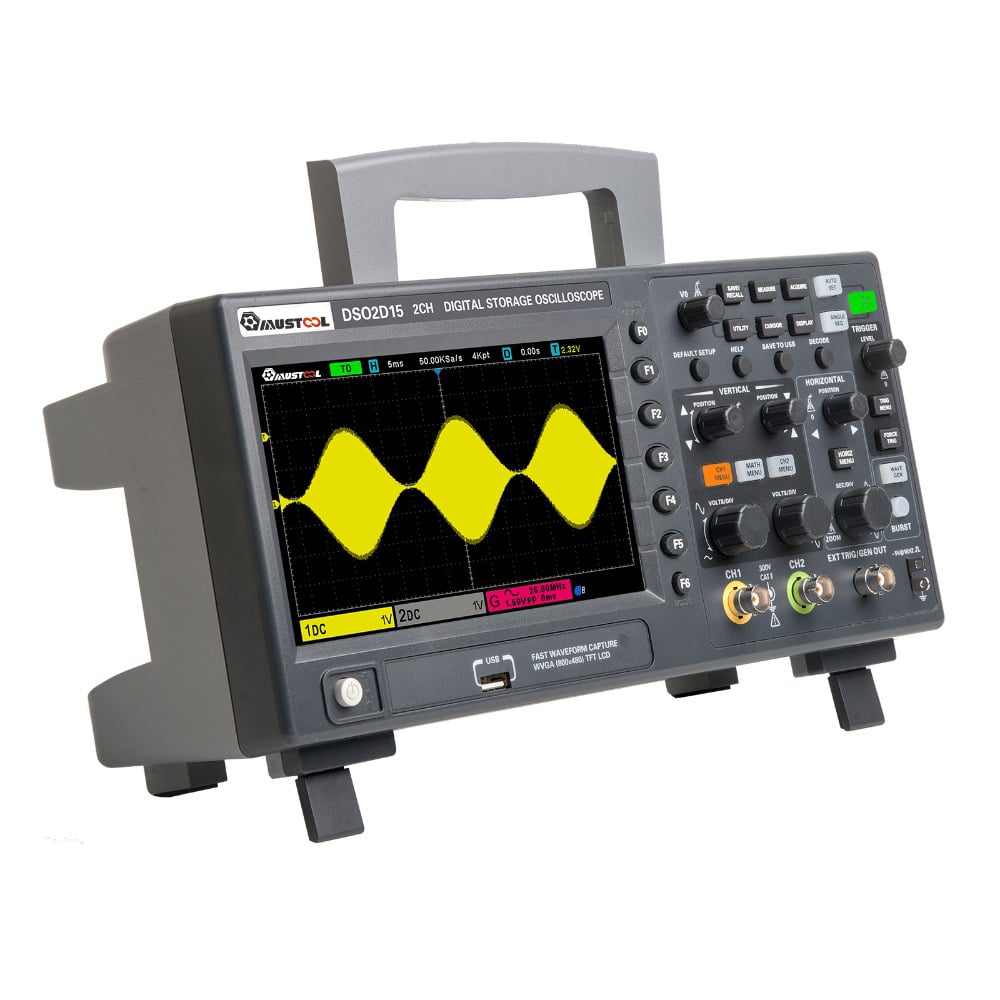

MUSTOOL DSO2D15 Oscilloscopio 2 Canali + AFG 150MHz 1GSa/s Generatore di Segnali 2 In 1
TERMINATO
MUSTOOL DSO2D15 Oscilloscopio 2 Canali + AFG 150MHz 1GSa/s Generatore di Segnali 2 In 1
€279.90 IVA Inclusa
Prodotto esaurito
Ricevi email quando disponibile
Caratteristica:
1) 2 canali, entrambi comandati rispettivamente da manopole indipendenti;
2) larghezza di banda del canale analogico 150MHZ;
3) frequenza di campionamento in tempo reale di 1 GSa/s;
4) Profondità di memoria 8M;
5) Intervallo verticale 2mV/div ~ 10V/div;
6) Generatore di forme d’onda 1 CH 5MHz incorporato;
7) Risoluzione verticale: 8 bit;
8) Trigger: bordo, larghezza di impulso, video, pendenza, straordinario, finestra, modello, intervallo, ritardo, UART, LIN, CAN, SPI, IIC;

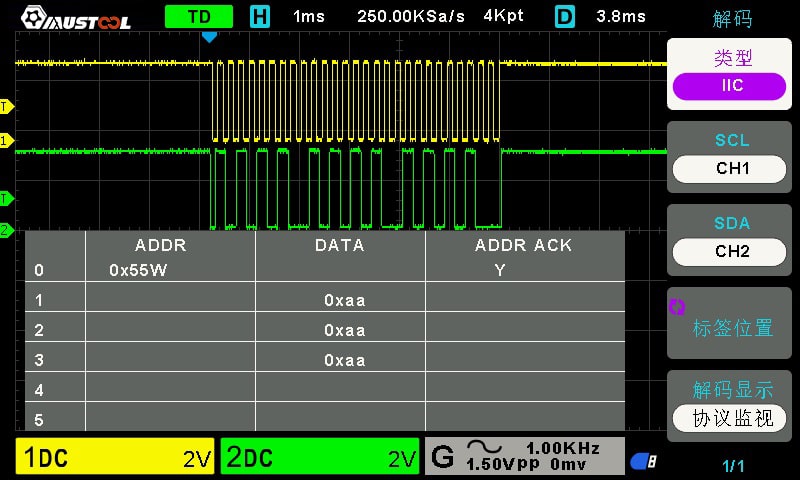

9) CAN decodifica e analisi del protocollo: RS232/UART、I2C、SPI、CAN、LIN
10) Può salvare in più formati di dati, come impostazione, forma d’onda, forma d’onda di riferimento, CSV, immagine;
11) Misuratore di tensione digitale a 5 bit e funzione di indicatore di frequenza hardware a 6 bit;

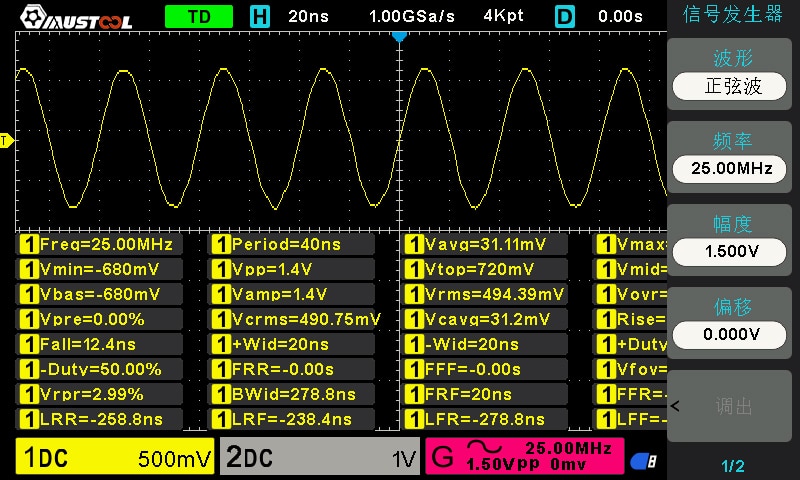

12) 32 tipi di misurazioni automatiche con statistiche, statistiche in tempo reale di massimo, minimo, deviazione standard e così via;
13) 2 set di voltmetro digitale;
14) Supporta il test della soglia, misurazioni gratuite all’interno dello schermo;
15) Abbondante controllo remoto SCPI;
16) Molte interfacce esterne: host/dispositivo USB.
Specifiche:
Modello: DSO2D15
Canale: 2 CH+1CH
Larghezza di banda: 150MHz
Frequenza di campionamento: 1GSa/S
Profondità memoria: 8M
AFG: 1CH
Parametri
| Modello | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 | |||
| Larghezza di banda | 150MHz | 100MHz | 150MHz | 100MHz | |||
| Canali dell’oscilloscopio | 2CH | 2CH | 2CH | 2CH | |||
| Generatore di forme d’onda | 1CH | 1CH | – | – | |||
| Oscilloscopio | |||||||
| Frequenza di campionamento | 1GSa/s (canale singolo) 500MSa/s (due canali) | ||||||
| Acquisizione | |||||||
| Campionamento | Dati di esempio | ||||||
| Valore picco-picco | Visualizza alta frequenza e sbavature casuali | ||||||
| Media | Forma d’onda media, tempi: 4, 8, 16, 32, 64, 128 | ||||||
| Alta risoluzione | Fino a 12bit | ||||||
| Ingresso | |||||||
| Accoppiamento di ingresso | CC, CA, GND | ||||||
| Impedenza di ingresso | 1MΩ±2% ‖20pF±3pF | ||||||
| Fattore di attenuazione della sonda | 1X, 10X, 100X, 1000X | ||||||
| Classi di tensione | 300 V CAT II | ||||||
| Tensione di ingresso massima | 300 VRMS (10X) | ||||||
| Orizzontale | |||||||
| Interpolazione della forma d’onda | (peccato x)/x | ||||||
| Lunghezza massima del record | Singolo canale massimo 8M | ||||||
| Due canali massimo 4M | |||||||
| Intervallo di scala orizzontale | 2ns/div~100s/div 1, 2, 5 passo dopo passo | ||||||
| Modalità base tempi | YT, XY, Rotolo | ||||||
| Zero offset | ±0,5 div × marcia base dei tempi minima | ||||||
| Frequenza di campionamento e precisione del tempo di ritardo | ±25ppm | ||||||
| Orologio alla deriva | ≤±5 ppm/anno | ||||||
| Incremento della precisione della misurazione del tempo | singolo, modalità ”acquisizione” | ||||||
| (larghezza di banda completa) | ±（1 intervallo campione+100ppm×lettura+0,6ns） | ||||||
| >16 volte la media | |||||||
| ±（1 intervallo campione+100ppm×lettura+0.4ns） | |||||||
| Intervallo di campionamento=sec/div÷200 | |||||||
| Frequenza di campionamento e precisione del tempo di ritardo | ±50ppm（a qualsiasi intervallo maggiore di 1ms） | ||||||
| Verticale | |||||||
| Modello | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 | |||
| Larghezza di banda | 150MHz | 100MHz | 150MHz | 100MHz | |||
| Tempo di salita in posizione BNC (tipico) | 2.3ns | 3,5 ns | 2.3ns | 3,5 ns | |||
| Risoluzione verticale | Risoluzione a 8 bit, ciascun canale campiona simultaneamente | ||||||
| Sensibilità verticale | da 2mV/div a 10V/div | ||||||
| Gamma di offset | da 2 mV/div a 20 mV/div, ±100 mV; da 50 mV/div a 200 mV/div, ±1 V; | ||||||
| da 500 mV/div a 2 V/div, ±10 V; Da 5V/div a 10V/div, ±50V | |||||||
| Operazione matematica | +, -, ×, ÷, FFT | ||||||

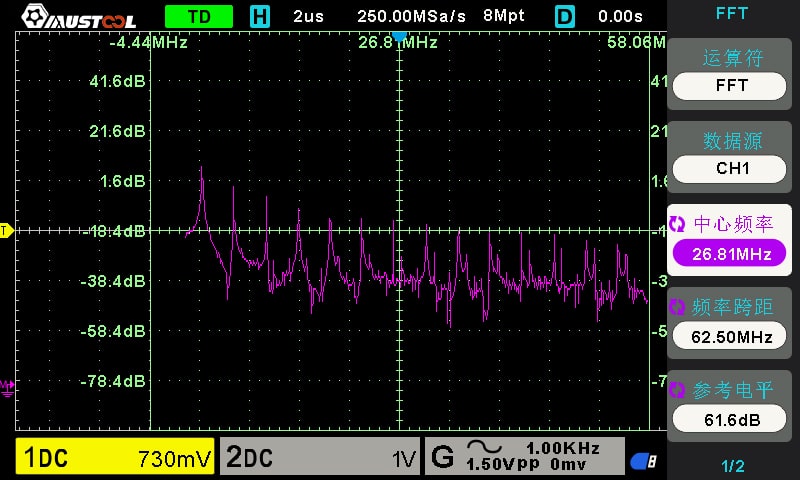

| FFT | Finestra: rettangolare, Hanning, Hamming, Brackman, Bartlett, finestra superiore piatta | ||||||
| Limite di banda | 20MHz | ||||||
| Risposta dei bassi (-3 dB) | In posizione BNC ≤ 10Hz | ||||||
| Precisione del guadagno verticale | In modalità di acquisizione ”normale” o ”media”, la precisione da 10 V/div a 10 mV/div è ±3%; | ||||||
| In modalità di acquisizione ”normale” o ”media”, la precisione da 5mV/div a 2mV/div è ±4% | |||||||
| Precisione degli offset DC | ±0.1 div±2 mV±1% valore offset | ||||||
| Ripetibilità della misura di tensione, modalità di acquisizione media | Nella stessa impostazione e ambiente, vengono campionate ≥16 forme d’onda, △V di due medie qualsiasi: ±（3%×valore+ 0,05 div） | ||||||
| Nota: larghezza di banda ridotta a 6 MHz quando si utilizza una sonda 1X | |||||||
| Grilletto | |||||||
| Tipo di innesco | Bordo, Larghezza impulso, Video, Pendenza, Straordinario, Finestra, Modello, Intervallo, Ritardo, UART, LIN, CAN, SPI, IIC | ||||||
| Intervallo del livello di trigger | ±5 divisioni dal centro dello schermo | ||||||
| Modalità di attivazione | Auto, generale, singolo | ||||||
| Livello | CH1~CH2 | ±4 divisioni dal centro dello schermo | |||||
| EST | 0~3,3 V | ||||||
| Intervallo di attesa | 8ns~10s | ||||||
| Precisione del livello di trigger | CH1~CH2 | 0,2 div×volt/div entro ±4 divisioni dal centro dello schermo | |||||
| EST | ±（Valore impostato× 6%+40mV） | ||||||
| Trigger sul bordo | Pendenza | Fronte di salita, fronte di discesa, fronte di salita o di discesa | |||||
| Sorgente del segnale | CH1, CH2, EST | ||||||
| Trigger della larghezza dell’impulso | Polarità | Polarità positiva, polarità negativa | |||||
| Condizione (quando) | <, >, !=, = | ||||||
| Sorgente del segnale | CH1~CH2, | ||||||
| Intervallo di ampiezza dell’impulso | 8ns ~ 10s | ||||||
| Precisione | 8ns | ||||||
| Innesco video | Norma del segnale | NTS, PAL | |||||
| Sorgente del segnale | CH1~CH2 | ||||||
| Sincronizzazione | Riga di scansione, numero di riga, campo dispari, campo pari, tutti i campi | ||||||
| Innesco della pendenza | Pendenza | alzarsi, cadere | |||||
| Condizione (quando) | <, >, !=, = | ||||||
| Sorgente del segnale | CH1 ~ CH2 | ||||||
| Intervallo di tempo | 8ns ~ 10s | ||||||
| Precisione | 8ns | ||||||
| Innesco straordinario | Sorgente del segnale | CH1~CH2, | |||||
| Polarità | Polarità positiva, polarità negativa | ||||||
| Intervallo di tempo | 8ns ~ 10s | ||||||
| Precisione | 8ns | ||||||
| Trigger della finestra | Sorgente del segnale | CH1~CH2 | |||||
| Innesco del modello | Modello | 0: livello basso; 1: alto livello; X: ignora | |||||
| Livello (sorgente del segnale) | CH1~CH2 | ||||||
| Innesco a intervalli | Pendenza | alzarsi, cadere | |||||
| Condizione (quando) | <, >, !=, = | ||||||
| Sorgente del segnale | CH1~CH2 | ||||||
| Intervallo di tempo | 8ns ~ 10s | ||||||
| Precisione | 8ns | ||||||
| Innesco ritardato | Polarità | Polarità positiva, polarità negativa | |||||
| Condizione (quando) | <, >, !=, = | ||||||
| Sorgente del segnale | CH1~CH2 | ||||||
| Intervallo di tempo | 8ns ~ 10s | ||||||
| Precisione | 8ns | ||||||
| Innesco dell’UART | Condizione (quando) | start, stop, dati, controllo pari-dispari, errore di ricezione | |||||
| Sorgente del segnale (RX/TX) | CH1~CH2 | ||||||
| Formato dei dati | Esadecimale (esadecimale) | ||||||
| Lunghezza dei dati | 1 byte | ||||||
| Larghezza bit di dati | 5bit, 6bit, 7bit, 8bit | ||||||
| Controllo pari-dispari | nessuno, dispari, pari | ||||||
| Livello gratuito | alto, basso | ||||||
| Velocità di trasmissione (opzionale) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | ||||||
| Velocità di trasmissione (definita dall’utente) | 300bit/s~334000bit/s | ||||||
| trigger LIN | Condizione (quando) | Campo intervallo, campo sincronizzazione, campo ID, errore di sincronizzazione, identificatore, ID e dati | |||||
| Sorgente del segnale | CH1~CH2 | ||||||
| Formato dei dati | Esadecimale (esadecimale) | ||||||
| Velocità di trasmissione (opzionale) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | ||||||
| Velocità di trasmissione (definita dall’utente) | 300bit/s~334000bit/s | ||||||
| PUÒ innescare | Condizione (quando) | Bit di avvio, ID frame remoto, ID frame dati, ID frame, dati frame remoto, dati frame dati, frame errato, tutti gli errori, errore di risposta, frame sovraccarico | |||||
| Sorgente del segnale | CH1~CH2 | ||||||
| Formato dei dati | Esadecimale (esadecimale) | ||||||
| Velocità di trasmissione (opzionale) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | ||||||
| Velocità di trasmissione (definita dall’utente) | 5kbit/s~1Mbit/s | ||||||
| Innesco SPI | Sorgente del segnale | CH1~CH2 | |||||
| Formato dei dati | Esadecimale (esadecimale) | ||||||
| Larghezza bit di dati | 4, 8, 16, 24, 32 | ||||||
| Innesco dell’IIC | Sorgente del segnale (SDA/SCL) | CH1~CH2 | |||||
| Formato dei dati | Esadecimale (esadecimale) | ||||||
| Indice dei dati | 0~7 | ||||||
| Opportunità (condizione) | Bit di start, bit di stop, nessuna risposta, indirizzo, dati, riavvio | ||||||
| Misurazione | |||||||
| Cursore | Differenza di tensione tra i cursori △V | ||||||
| Differenza di tempo tra i cursori △T | |||||||
| Reciproco di △T, in Hertz (1/△T) | |||||||
| Misurazione automatica |
|
||||||
| DVM | Fonte di dati | CH1, CH2 | |||||
| Tipo di misura | Valore effettivo CC | ||||||
| Valore effettivo CA | |||||||
| CC | |||||||
| Frequenzimetro | frequenzimetro hardware a 6 bit | ||||||
| Generatore di forme d’onda arbitrarie | |||||||
| Canale | 1 | ||||||
| Frequenza di campionamento | 200MSa/sec | ||||||
| Risoluzione verticale | 12 bit | ||||||
| Frequenza massima | 25MHz | ||||||
| Forme d’onda standard | sin、quadrato, pulsato, triangolare, onda campionaria, indice, rumore | ||||||
| Forma d’onda arbitraria | Arb1, Arb2, Arb3, Arb4 | ||||||
| Peccato | Intervallo di frequenze | 0,1Hz~25MHz | |||||
| Quadrato/impulso | Intervallo di frequenze | 0,1Hz~10MHz | |||||
| Onda triangolare | Intervallo di frequenze | 0,1Hz~1MHz | |||||
| Onda di campionamento | Intervallo di frequenze | 0,1Hz~1MHz | |||||
| Indice | Intervallo di frequenze | 0,1Hz~5MHz | |||||
| Rumore | |||||||
| Lavoro1 | Intervallo di frequenze | da 0,1 Hz a 10 MHz | |||||
| Arb2 | Intervallo di frequenze | da 0,1 Hz a 10 MHz | |||||
| Arb3 | Intervallo di frequenze | da 0,1 Hz a 10 MHz | |||||
| Arb4 | Intervallo di frequenze | da 0,1 Hz a 10 MHz | |||||
| Lunghezza della forma d’onda | 8 SA | ||||||
| Frequenza | Precisione | 100 ppm (<10 kHz) 50 ppm (>10 kHz) | |||||
| Risoluzione | 0,1 Hz o 4 bit, prendi quello maggiore | ||||||
| Ampiezza | Intervallo di uscita | 10mV~7Vp-p (alta impedenza) | |||||
| 5mV~3.5Vp-p (50Ω) | |||||||
| offset CC | Allineare | ±3,5 V, alta impedenza | |||||
| ±1,75 V, 50 Ω | |||||||
| Risoluzione | 100 μV o 3 bit, prendi quello maggiore | ||||||
| Precisione | 2% (1 kHz) | ||||||
| Impedenza di uscita | 50 Ω | ||||||
| Specifiche generali | |||||||
| Schermo | Tipo di visualizzazione | Schermo a cristalli liquidi TFT diagonale da 7” | |||||
| Risoluzione dello schermo | 800 (orizzontale)*480 (verticale) pixel | ||||||
| Visualizza il colore | 16 milioni di colori (colore reale a 24 bit) | ||||||
| Tempo di persistenza | minimo, 1 s, 5 s, 10 s, 30S, infinito | ||||||
| Tipo di visualizzazione | punto, vettore | ||||||
| Luminosità del display | regolabile | ||||||
| Tipo di griglia | regolabile | ||||||
| Luminosità della griglia | regolabile | ||||||
| Interfaccia | Interfaccia standard | Host USB, Dispositivo USB | |||||
| Specifiche generali | Uscita compensatore sonda | ||||||
| Tensione di uscita, tipica | circa 2Vpp ingresso carico ≥1MΩ | ||||||
| Frequenza, tipica | 1kHz | ||||||
| Alimentazione elettrica | 100-120VACRMS(±10%), da 45Hz a 440Hz, CATⅡ | ||||||
| 120-240VACRMS(±10%), da 45Hz a 66Hz, CATⅡ | |||||||
| Consumo di energia | <30W | ||||||
| Fusibile | T, 3.15A, 250V, 5x20mm | ||||||
| Temperatura di esercizio | 0~50 °C (32~122 °F) | ||||||
| Temperatura di conservazione | -40~+71 °C (-40~159,8 °F) | ||||||
| Umidità | ≤+104℉(≤+40°C): ≤90% di umidità relativa | ||||||
| 106℉~122℉ (+41°C ~50°C): ≤60% di umidità relativa | |||||||
| Altitudine | Operativo e non operativo | 3.000 m (10.000 piedi) | |||||
| Shock meccanico | Vibrazione casuale | 0,31 g RMS da 50Hz a 500Hz, | |||||
| 10 minuti su ciascun asse | |||||||
| Non operativo | 2,46 g RMS da 5 Hz a 500 Hz, | ||||||
| 10 minuti su ciascun asse | |||||||
| Operativo | 50g, 11ms, semionda sinusoidale | ||||||
| Meccanico | Misurare | 318 x 140 x 150 mm (lunghezza x larghezza x altezza) | |||||
| Peso | 2900 g | ||||||

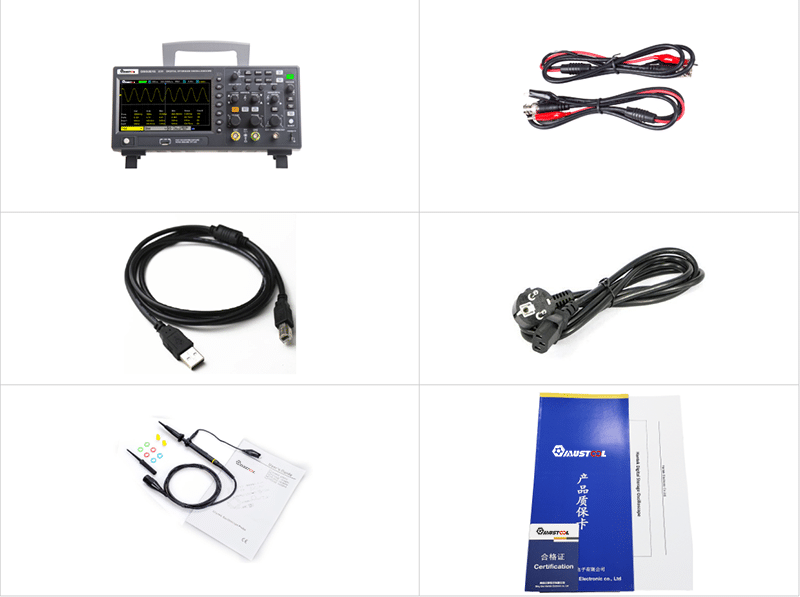

La confezione include:

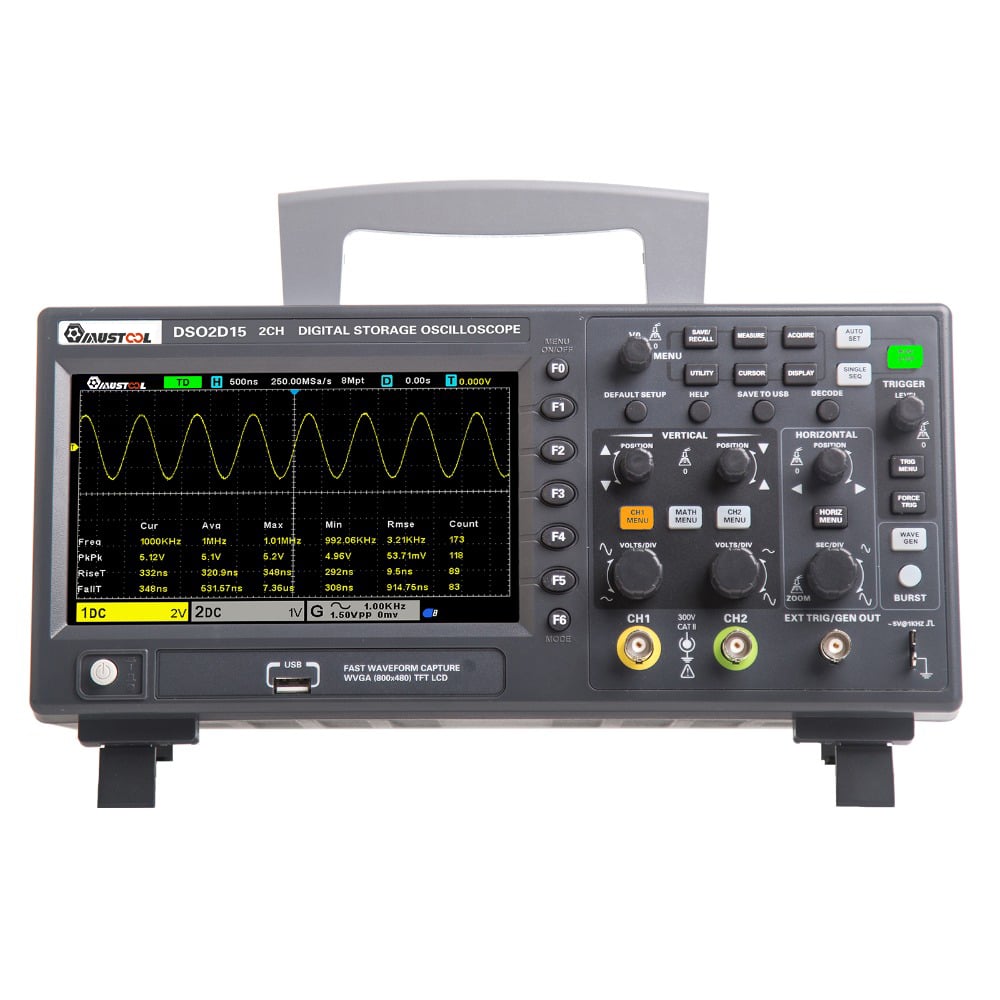

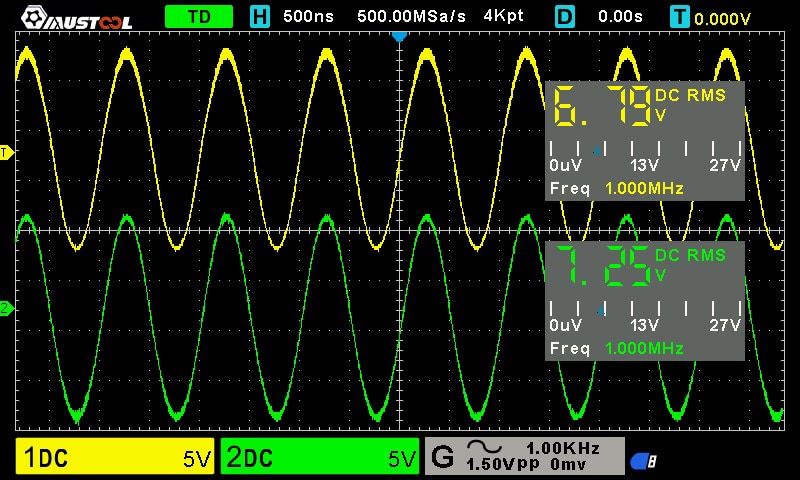

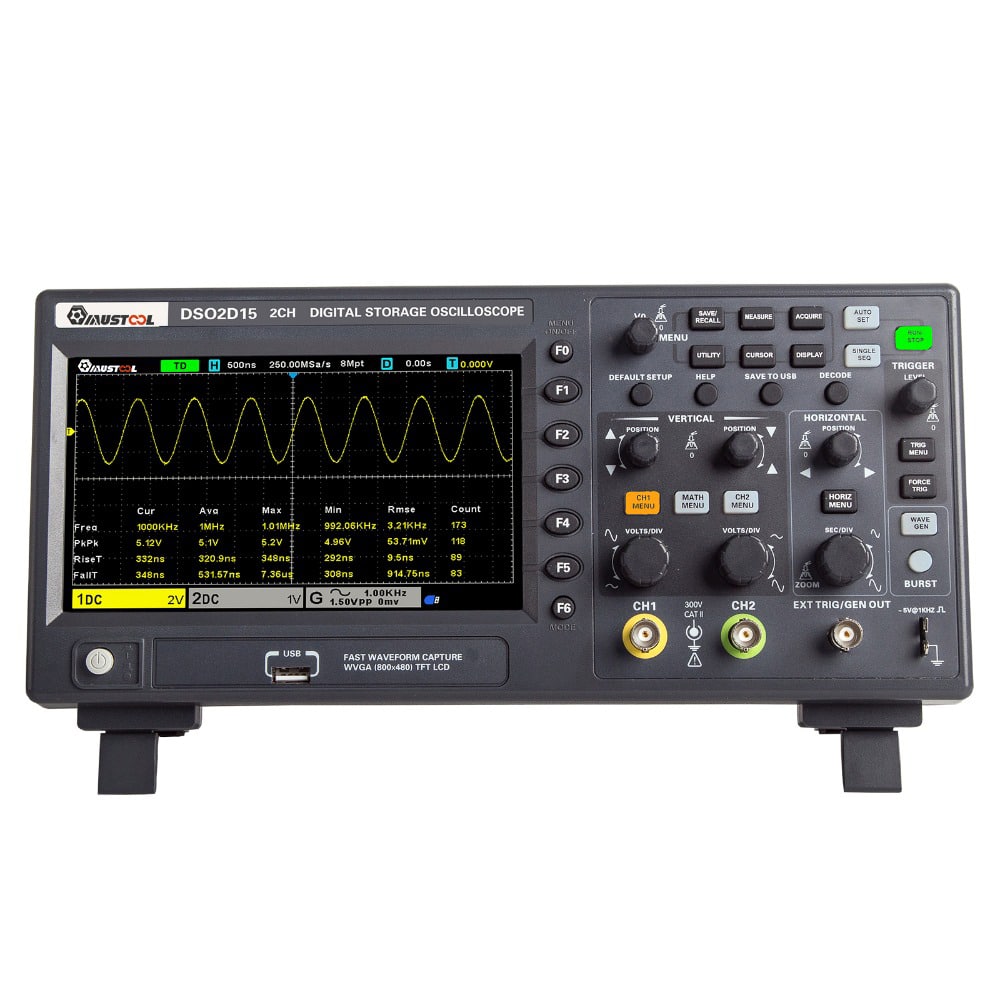

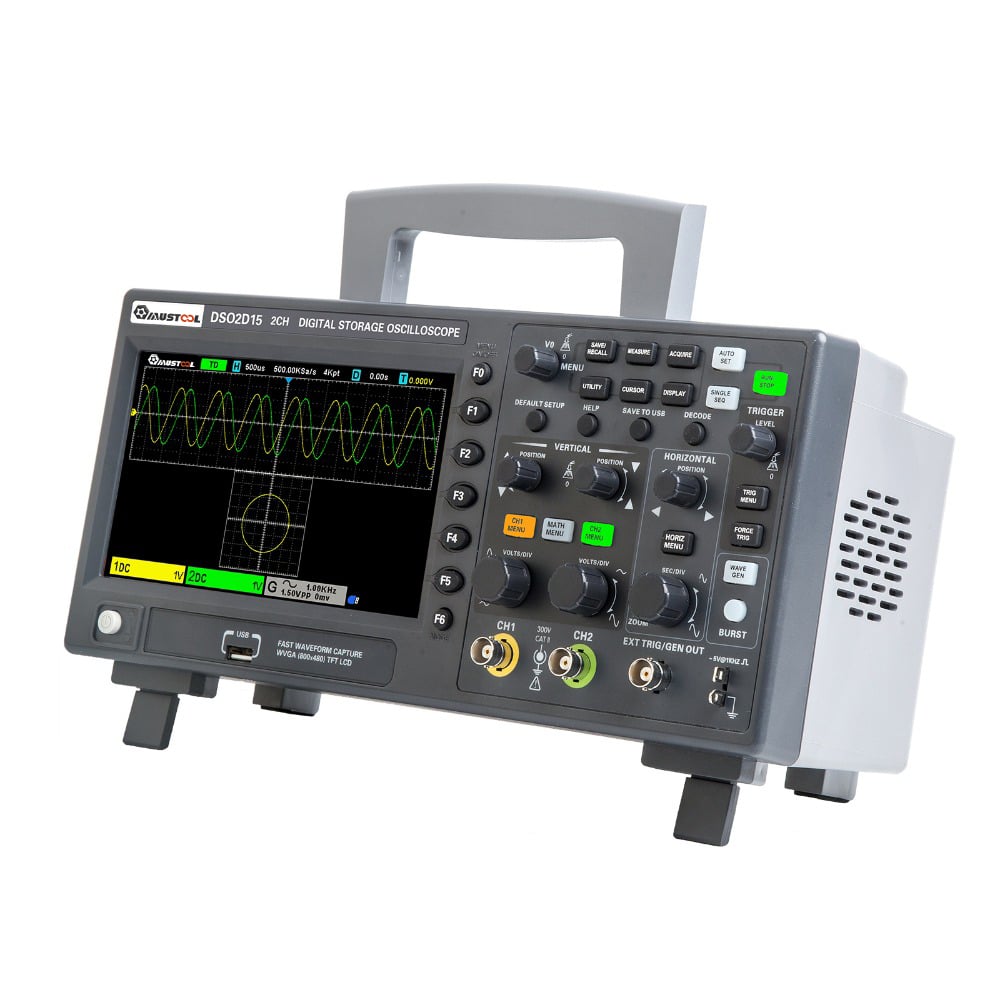

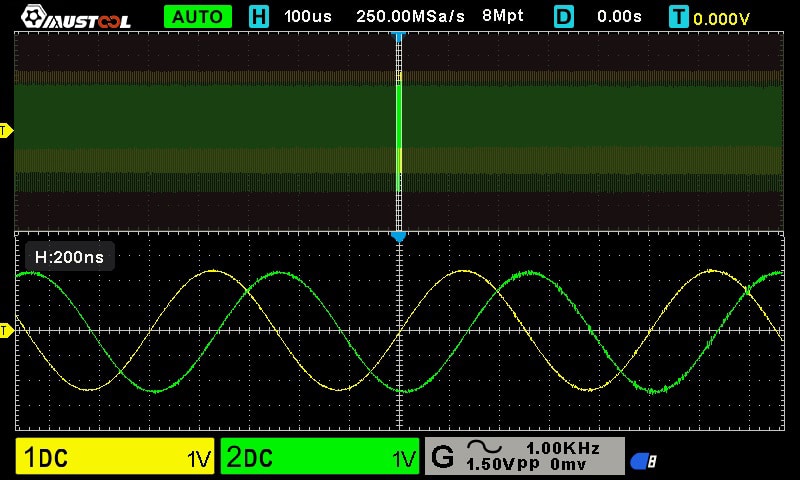

Immagini dei dettagli:
Informazioni aggiuntive
| EAN | 8670001091615 |
|---|
Q & A
Non ci sono ancora domande
Fai una domanda
La tua domanda riceverà risposta da un rappresentante del negozio o da altri clienti.
Grazie per la tua domanda!
Your question has been received and will be answered soon. Please do not submit the same question again.
Errore
An error occurred when saving your question. Please report it to the website administrator. Additional information:
Aggiungi una risposta
Grazie per la tua risposta!
Your answer has been received and will be published soon. Please do not submit the same answer again.
Errore
An error occurred when saving your answer. Please report it to the website administrator. Additional information:
Prodotti Correlati
FNIRSI SG-003A Generatore di Segnale Multifunzione Palmare 0-24V 0-24mA Calibratore di Resistenza, Corrente, Tensione
FNIRSI SG-003A Generatore di Segnale Multifunzione Palmare 0-24V 0-24mA Calibratore di Resistenza, Corrente, Tensione
€65.00 IVA Inclusa
FNIRSI SG-003A Generatore di Segnale Multifunzione Palmare 0-24V 0-24mA Calibratore di Resistenza, Corrente, Tensione
FNIRSI SG-003A Generatore di Segnale Multifunzione Palmare 0-24V 0-24mA Calibratore di Resistenza, Corrente, Tensione
€65.00 IVA Inclusa
Recensioni
Ancora non ci sono recensioni.
